现在供暖都普遍使用地暖，地暖或地热术语是地面辐射供暖（冷），地暖供水温度一般35℃至60℃，供回水温差10度；能使室内沿高度方向上的温度分布比较均匀，温差梯度相对小，无效热损失少，节能实用！那么该怎么铺设效果好呢？分享一下哦！工具/原料more地暖盘管PE—RT管、塑料管卡、水泥砂浆等地面构造方法/步骤：1/6分步阅读

首先，低温热水辐射供暖分为埋管式和组合式，我们就以常用埋管式也称湿式来讲一下，它需要在现场铺设绝热层、浇灌混凝土填充层等工序，地面构造如下图：

2/6

其中，我们想要效果好则需要做好每一层地面构造层：1.装饰面层宜采用热阻小于0．05m2·K/W的材料，瓷砖效果较好，木地板和地毯效果最差！2.豆石混凝土填充层材料强度等级宜为C15，豆石粒径宜为5mm～12mm。或是水泥砂浆填充层，材料应符合下列规定： （1） 应选用中粗砂水泥，且含泥量不应大于5％； （2）宜选用硅酸盐水泥或矿渣硅酸盐水泥； （3） 水泥砂浆体积比不应小于1：3；（4） 强度等级不应低于M10。

3/6

然后是绝热层的做法：(1)泡沫塑料绝热层的材料性能如下图：

4/6

根据绝热层热阻参数计算出绝热层的厚度，一般在40mm（寒冷地区），南方地区一般25至30mm,

5/6

(2)发泡水泥绝热层的做法如下：

6/6

根据参数做好绝热层的厚度

地暖盘管铺设方法/步骤1/3

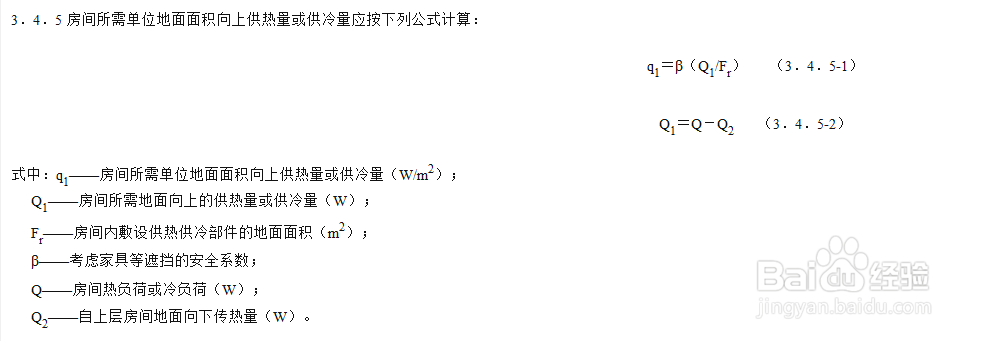

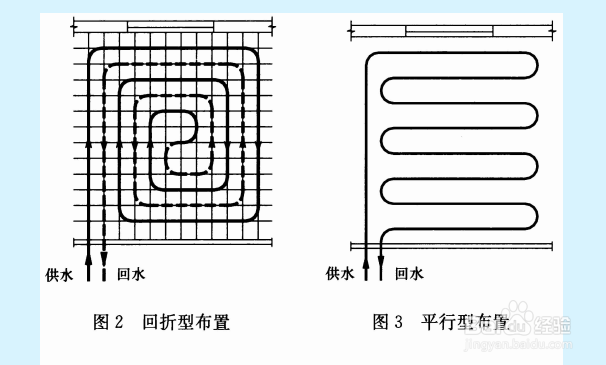

首先，根据房间热负荷计算出铺设的盘管间距，加热供冷管应按设计图纸标定的管间距和走向敷设，加热供冷管应保持平直，管间距的安装误差不应大于10mm。加热供冷管敷设前，应对照施工图纸核定加热供冷管的选型、管径、壁厚，并应检查加热供冷管外观质量，管内部不得有杂质。加热供冷管安装间断或完毕时，敞口处应随时封堵。布置形式（回折型和平行型）及计算公式见下图：

2/3

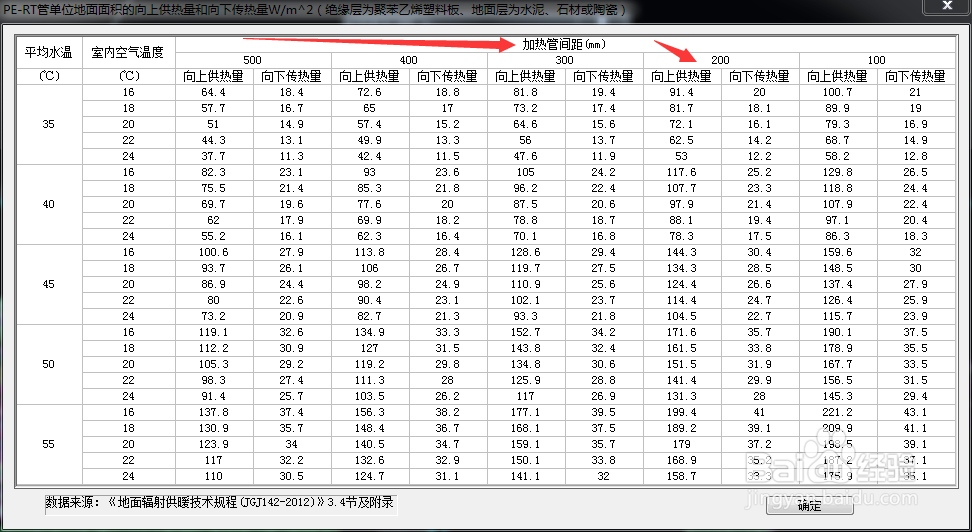

如上图中，一般盘管间距200mm(具体根据专业设计师计算为准）

3/3

最后铺设时注意事项：

1. 加热供冷管及输配管弯曲敷设时应符合下列规定：

（1）圆弧的顶部应用管卡进行固定；

（2） 塑料管弯曲半径不应小于管道外径的8倍，铝塑复合管的弯曲半径不应小于管道外径的6倍，铜管的弯曲半径不应小于管道外径的5倍；

（3）最大弯曲半径不得大于管道外径的11倍；

（4）管道安装时应防止管道扭曲；铜管应采用专用机械弯管。

2.混凝土填充式供暖地面距墙面最近的加热管与墙面间距宜为100mm；每个环路加热管总长度与设计图纸误差不应大于8％。

3.加热供冷管应设固定装置。加热供冷管弯头两端宜设固定卡；加热供冷管直管段固定点间距宜为500mm～700mm，弯曲管段固定点间距宜为200mm～300mm。
