订阅Creo 7.0如何创建模型截面
来源：网络收集 点击： 时间：2024-02-25【导读】：
本文讲解Creo 7.0中创建模型横截面的详细方法。工具/原料moreCreo 7.0待创建截面的模型方法/步骤1/12分步阅读
2/12
3/12
4/12
5/12
6/12
7/12
8/12
9/12
10/12
11/12
12/12
注意事项

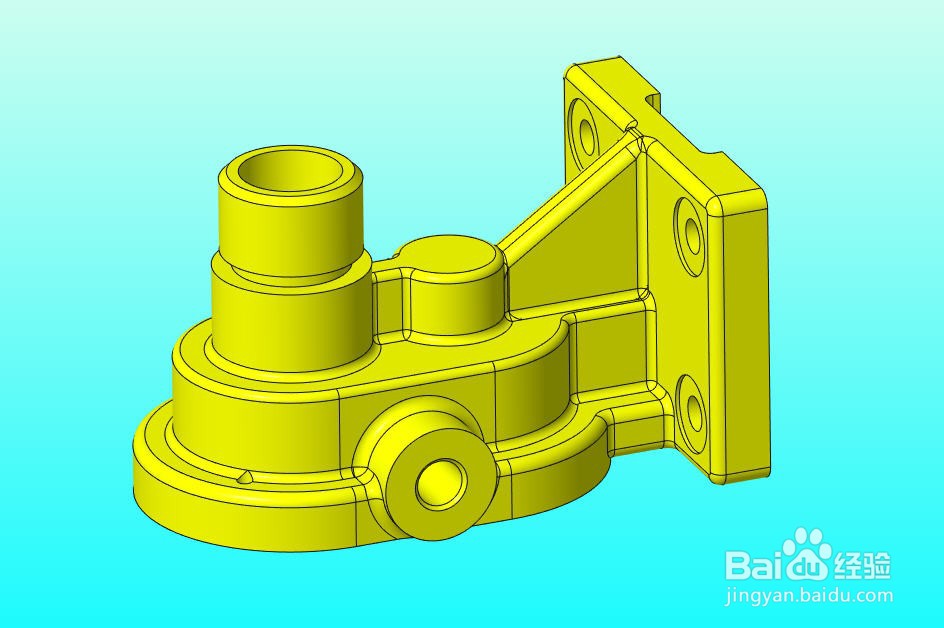

打开待创建的截面的模型，我们将要创建一个平面截面和一个偏移截面。
2/12首先创建平面截面。点击【视图】下的【截面】按钮，打开【截面】操控面板。
3/12在【放置】下拉列表中选择【穿过】，点击并展开【参考】选项页并选择【RIGHT】基准平面，软件将使用这个平面创建一个剖面，如图所示。
4/12点击并按下【显示剖面线图案】，剖面显示如图所示
5/12点击并按下【辅助显示】，图形区中将打开一个小窗口独立显示截面本身的几何。

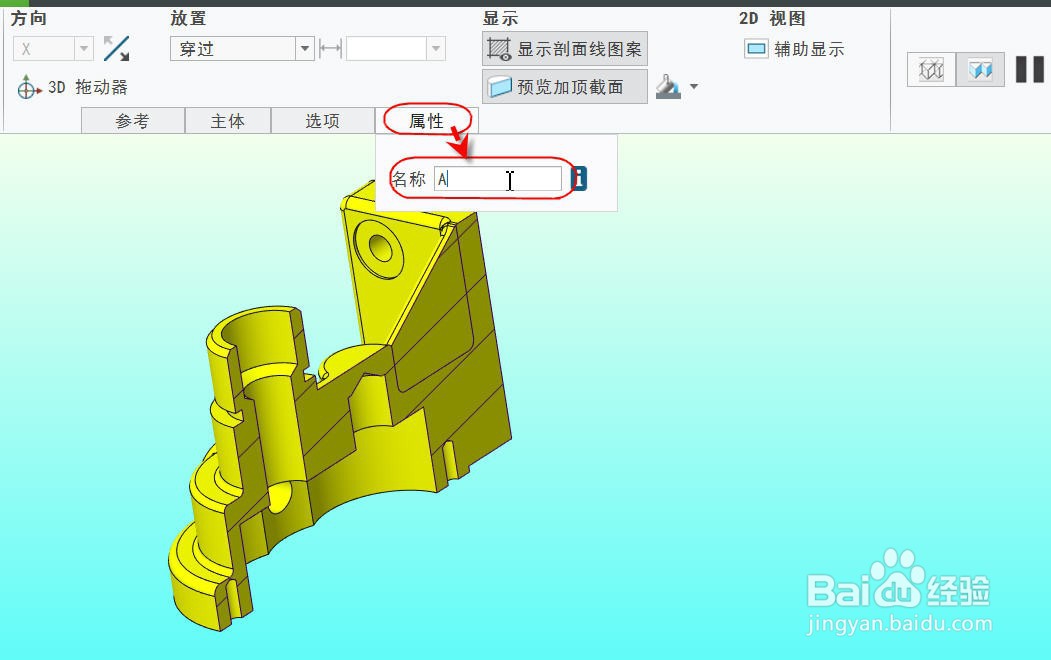

6/12点击并展开【属性】选项页，并在名称输入框内输入A，点击确认完成退出，便可创建一个名为A的截面

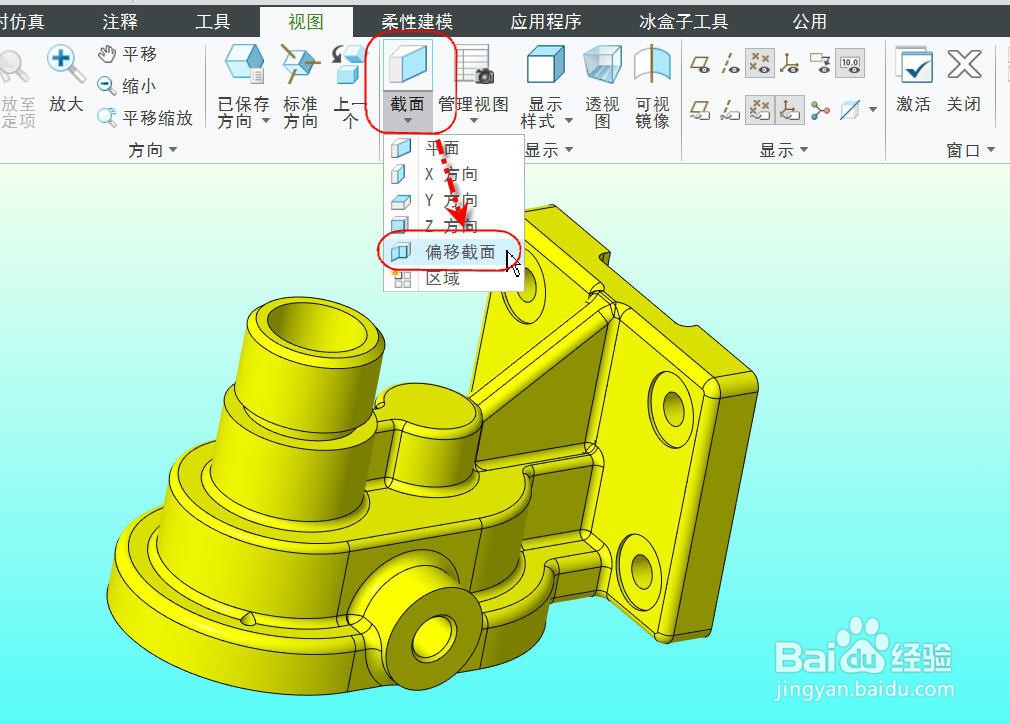

7/12下面将创建一个偏移截面。点击并展开【截面】下拉菜单，选择【偏移截面】，打开【偏移截面】操控面板

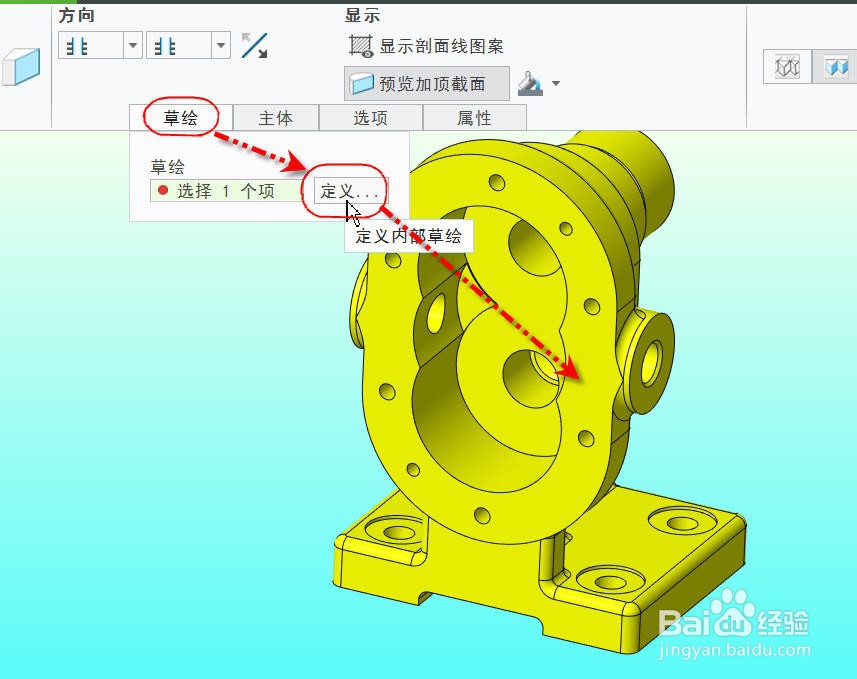

8/12点击并展开【草绘】选项页，点击【定义...】，在弹出的【草绘】对话框选择如图的平面作为草绘平面进入草绘环境。
9/12在草绘环境中，草绘如图所示直线段。

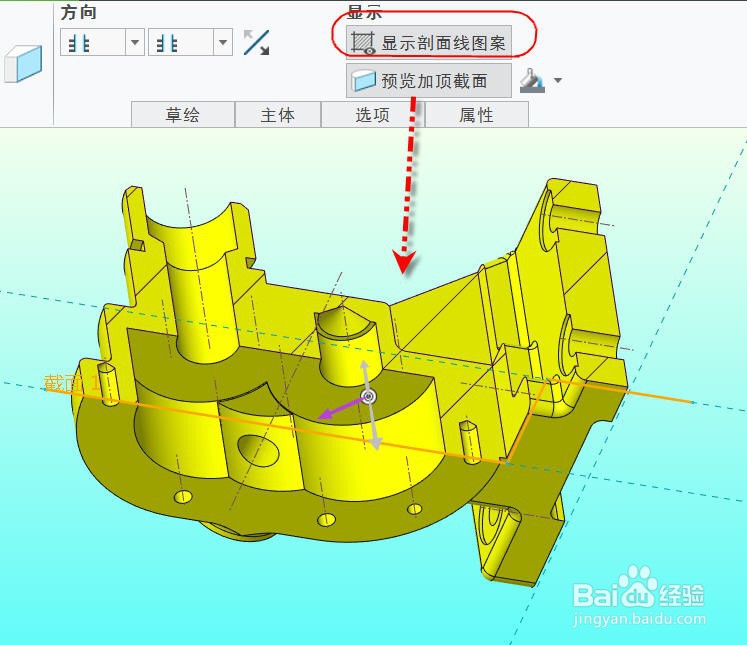

10/12完成并退出草绘返回操控面板，软件将自动创建如图所示偏移截面，点击并按下【显示剖面线图案】检查按钮。

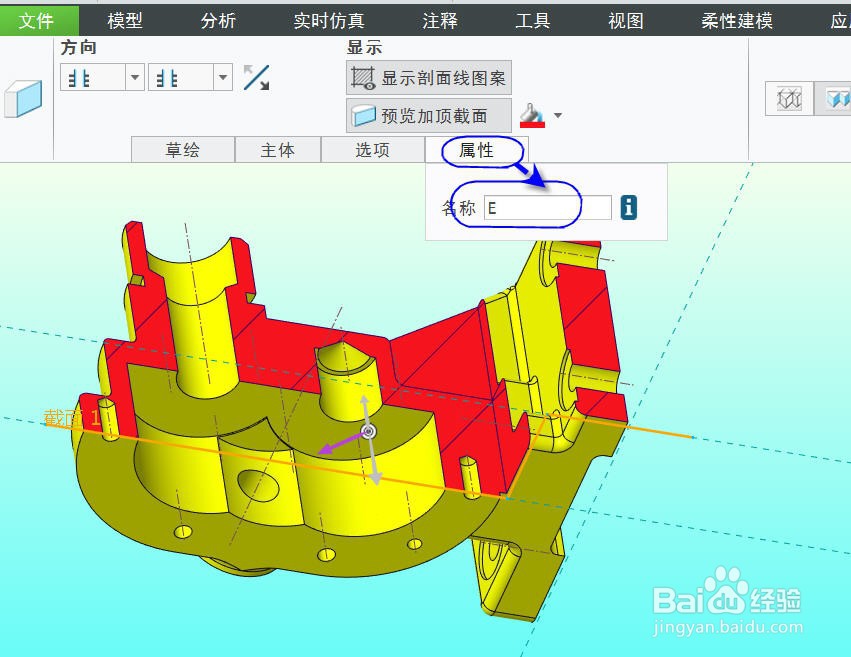

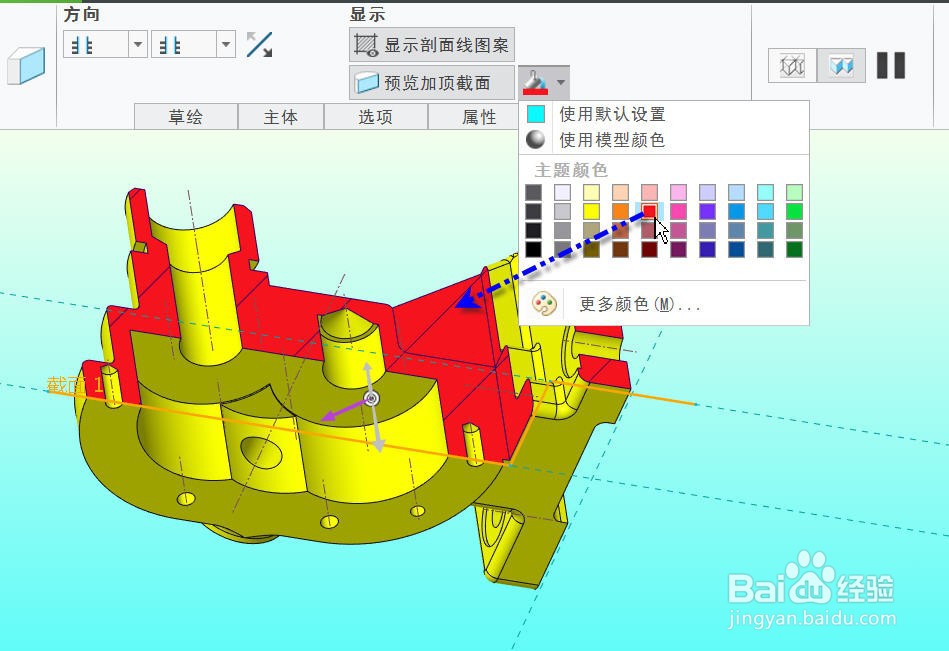

11/12点击并展开【填充】对话框，选择红色作为填充颜色。点击并展开【属性】对话框并在名称输入框内输入E。
12/12点击【确认】完成并退出操控面板，成功创建名为E的偏移剖面。
注意事项模型下创建的截面在绘图中需要正确的视图才能显示对应的截面
有些通过镜像方式创建的模型在使用对称平面创建截面时会无法显示截面。
