JENASI PLC是由娄底市简思工控有限公司研发的新一代可编程控制器，不同于传统PLC基于继电器电路的梯形图编程方法, JENASI PLC是基于控制流程采用电脑中文指令进行编程，具有编程简易，维护方便的特点，为工程师节省大量的编程时间解决设备核心技术。工具/原料more简思工控PLC电脑中文指令编程【工作图】：1/3分步阅读2/3

【控制要求】：自动检测传送带上的瓶子是否是直立的，若不是，就将瓶子推出传送带外。

3/3

【动作分析】：

光电1(X0)检测瓶底信号，当被遮挡时，说明X0有信号，光电2（X1）检测瓶颈信号，当被遮挡时，说明X1有信号。Y0为气动推动杆。

（1）正常：当瓶子直立从传送带上传送过来时，检测装置的动作为：X0有信号（信号一直保持，扫描瓶底）、X1有信号（信号一直保持，扫描瓶颈）、X1无信号（瓶颈扫描完成）、X0无信号（瓶底扫描完成）。

（2）异常：瓶子倒着从传送带上传送过来时，检测装置的动作为：X0有信号（信号保持，扫描瓶底）、X1一直无信号（未扫描到瓶颈）、X0无信号（瓶底扫描完成），气杆Y0有信号，将倒立的瓶子推出传送带。

JENASI编程方法：流程图--程序设计--调试1/5

画流程图：

将整体动作分化成每一个独立的动作，动作明晰，编辑程序就会更加方便。

2/5

程序编辑

正常：瓶子直立时，传送带正常传送。按照流程图编辑每一个动作。

3/5

异常：瓶子倒立时，需要设置检测程序。可在组合真帧中设置一组帧号检测指令：检测直立程序中，运行到光电2（X1，检测瓶颈信号）这一帧指令时，是否有信号输入，若无信号输入且X0都已经无信号（瓶底扫描完成），则触发辅助线圈M0有信号（控制气动推杆动作）。

4/5

气动推杆动作程序：瓶子倒立时，M0通，触发Y0通，推杆推出，将倒立的瓶子推出传送带，推出动作完成，推杆缩回。

5/5

程序调试：

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口，即可在线调试。

提示1/1

瓶底宽度比瓶颈宽度大，因此设置程序时，不能盲目的设置X0有信号，X1无信号时，推杆推出。

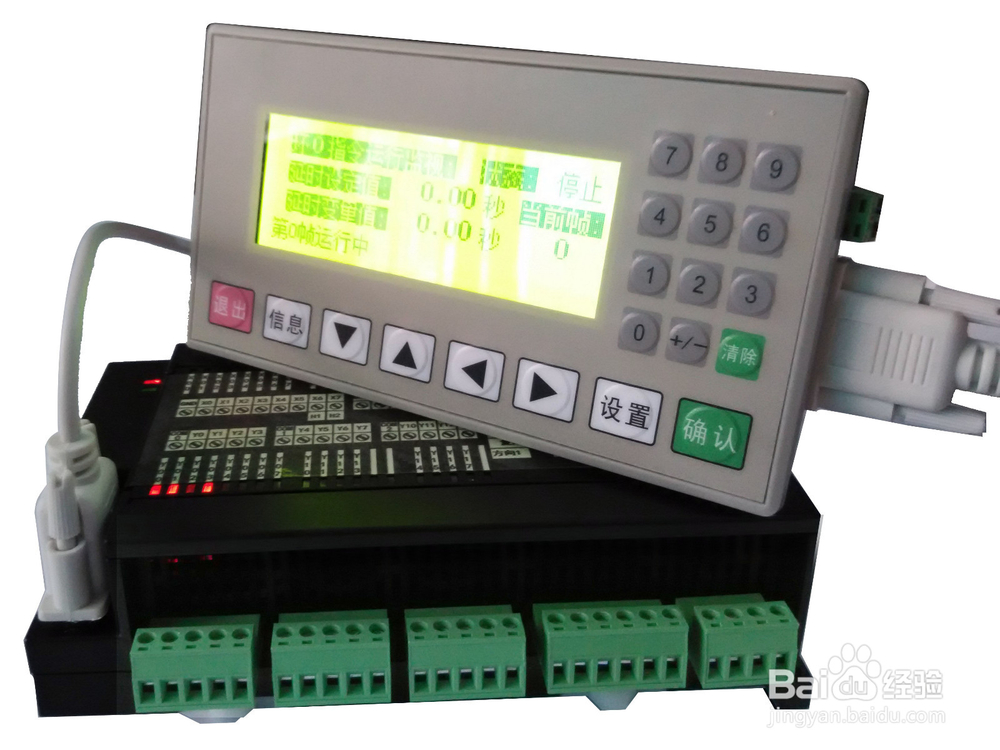

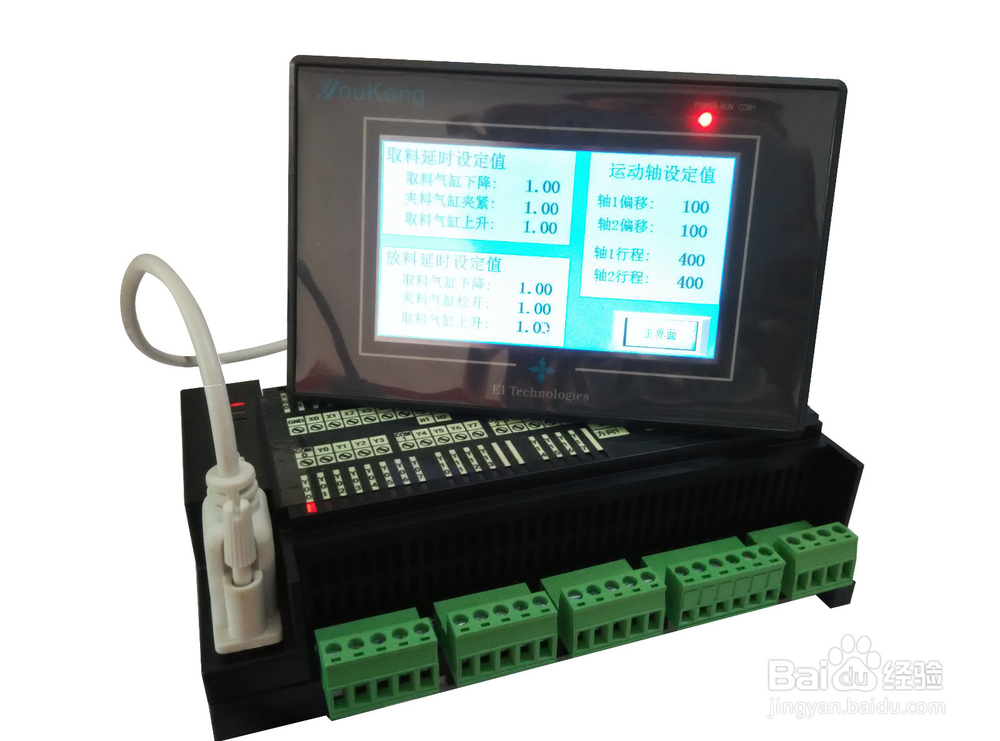

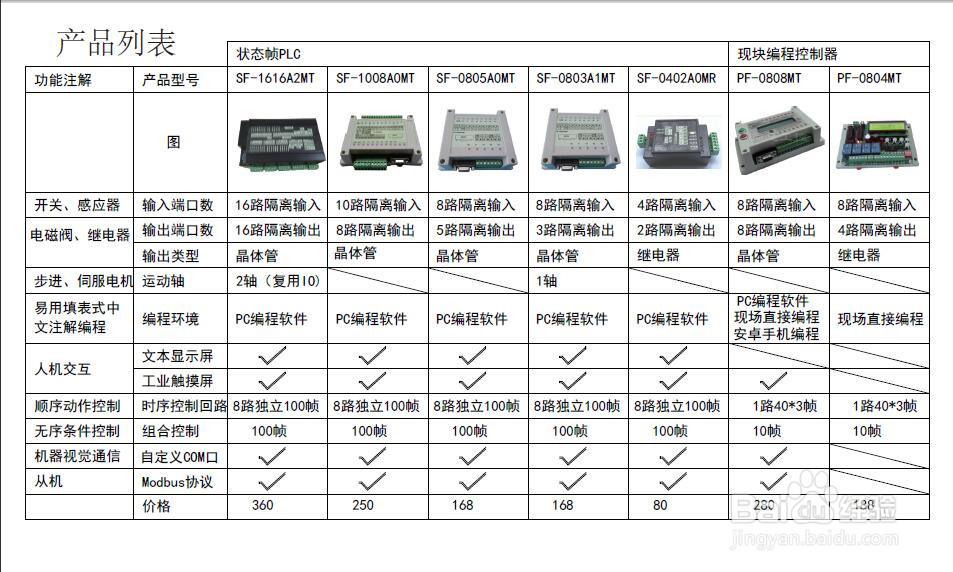

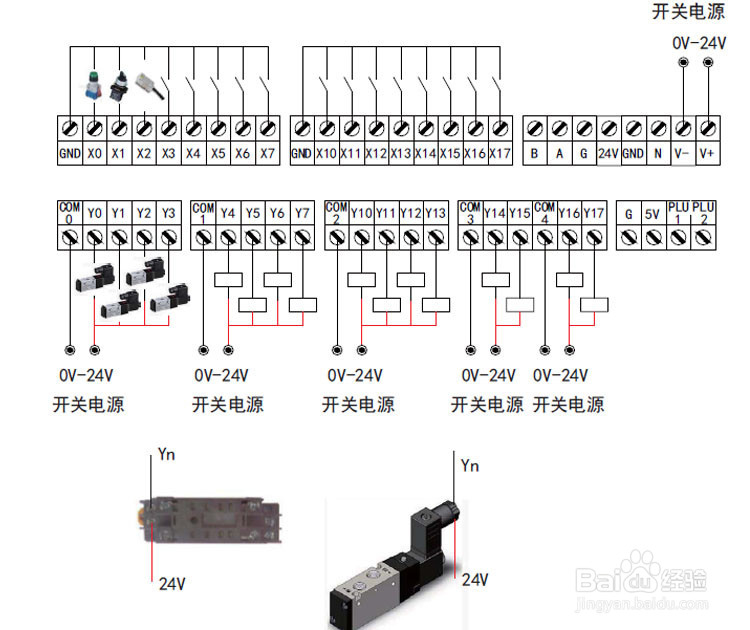

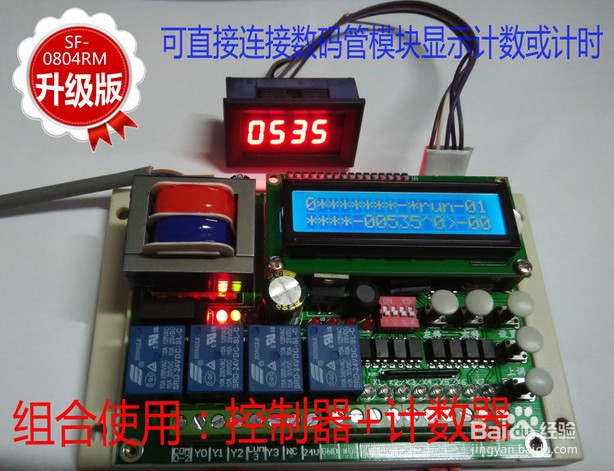

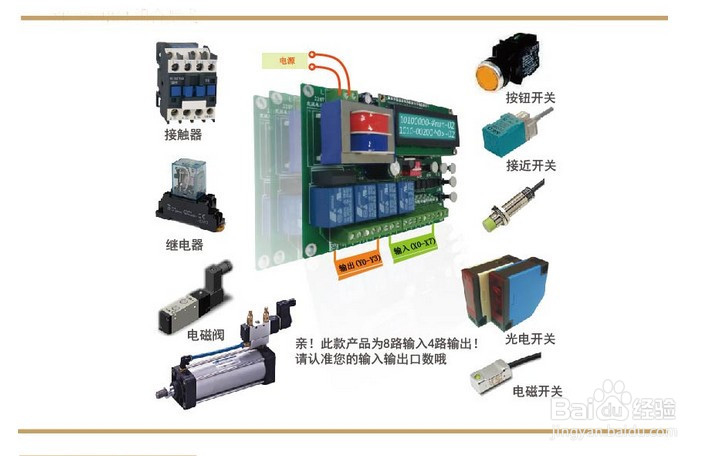

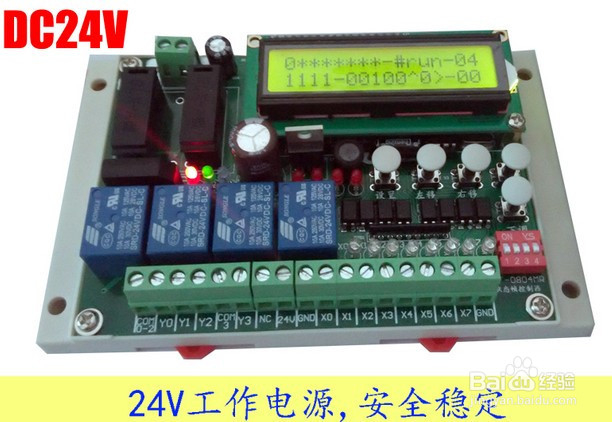

简思PLC相关图片1/1
