AutoCAD初学者喜欢将所有的图形、文字、标注、注释等内容画在同一个图层里面，这样做会给后期图纸维护修改带来很多不便。通常我们建议，不同的线型，不同的元素放置在不同的图层，后续修改时，可以通过锁定以及隐藏图层等方式，提升修改效率。本篇分享AutoCAD如何设置图层，以及通常我们需要定义的图层配置推荐。工具/原料moreAutoCAD步骤1：新建图层1/4分步阅读

点击图层工具栏中最左侧的“图层特性管理器”按钮。

（如果找不到图层工具栏，请参考引用经验调出图层工具栏）

2/4

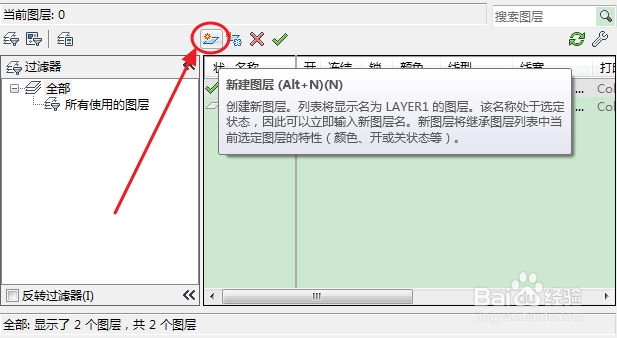

在弹出的图层特性管理器界面，点击“新建”图标。

3/4

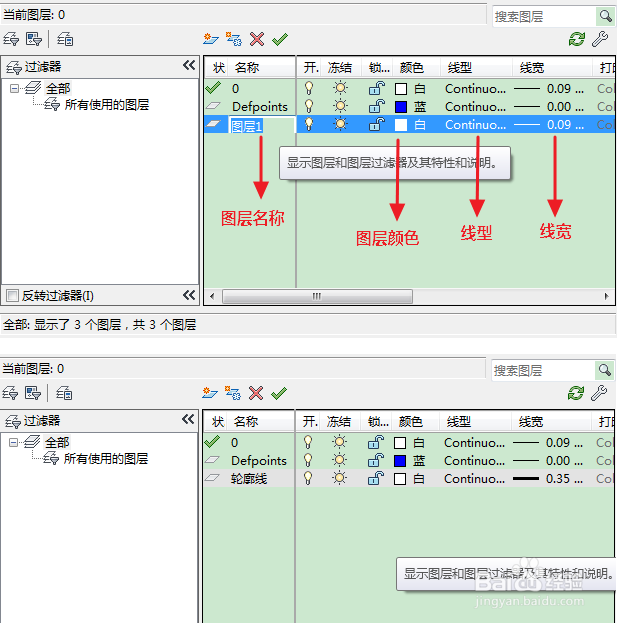

图层区域就会多出一行名称为“图层1”的待编辑图层。

我们需要设置的依次为：“图层名称”“图层颜色”“线型”及“线宽”。

例如，我们设置一个绘制物体轮廓的图层：名称为“轮廓线”，图层颜色为“白”，线型为“continuous”即实线，线宽为“0.35mm”。

4/4

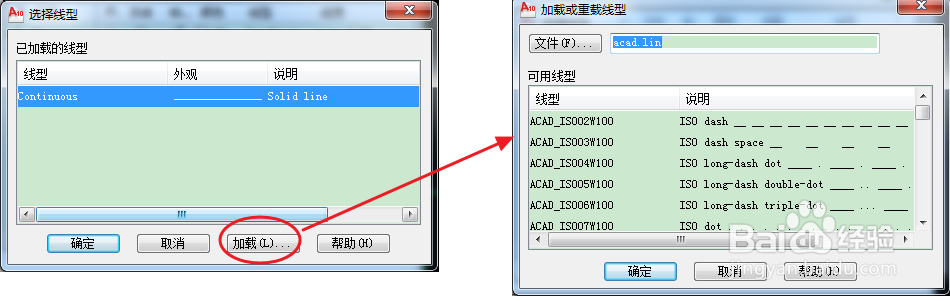

如果设置线型时，列表内没有我们需要的线型，则点击“加载”按钮。

在弹出的“加载或重载线型”对话窗内选择我们需要的线型即可。

步骤2：激活图层1/2

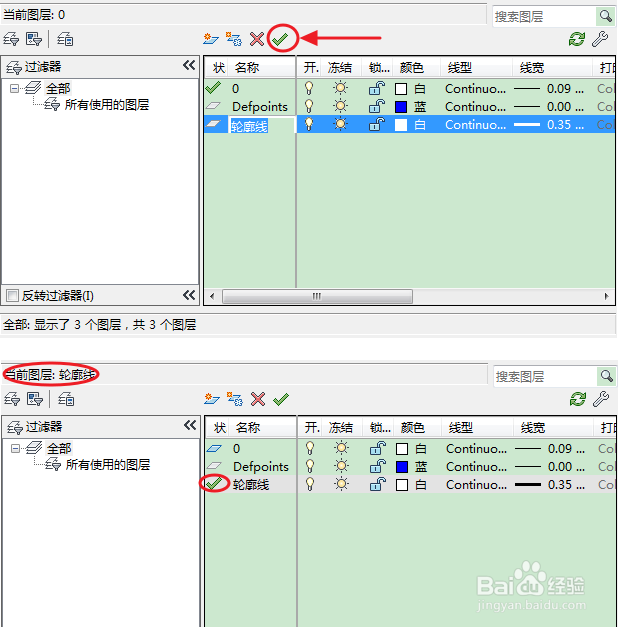

在图层特性管理器中，选中需要激活的图层，点击上方的“√”号，即可激活所选图层。激活后，图层名称前面会出现一个“√”号，左上角会显示“当前图层：×××”×××即为激活的图层。

2/2

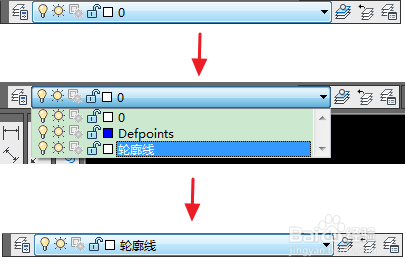

另一个快捷方法：点击图层工具栏中图层下拉列表，选择需要激活的图层即可。

步骤3：推荐图层1/1

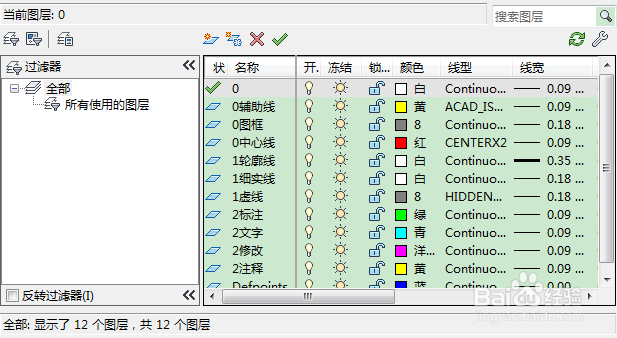

通常情况下，建议至少配置以下几个图层。

轮廓层：粗实线，绘制物体轮廓；

细实层：绘制剖面线等；

轴线层：绘制中心轴线，圆心标记等；

标注层：绘制尺寸标注等。

图层配置不同颜色，方便识别，设置不同线宽，打印出来便于审阅。

注意事项

设置了图层，绘图时，不同的元素就绘制在不同的图层，便于管理区分，养成良好习惯~
