我们在产品结构设计中，复杂的结构需要有模具，取产品得有拔模斜度，模具才好出模，如塑料件，很多地方需要拔模。简单介绍下拔模命令，并留下一点思考，建议思考下！工具/原料moreproe/Creo方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
方法/步骤21/3
2/3
3/3
注意事项
建立正方体，50mmX50mmX50mm（没要求，尺寸任意）。
2/6点击拔模命令，选择参照里面的拔模曲面，按ctrl+左击正方体四个面，如图红色显示。
3/6拔模曲轴选择底面，然后出现拔模斜度，输入一个角度，如图。
4/6点击分割按钮下的分割选项，选根据分割对象进行分割，在分割对象框里定义，如图选择一个侧面。
5/6草绘一直线，长度得超过实体长度（思考：没超过会怎么样？）。
6/6草绘结束后，需要输入另一斜度。结果如图，两短拔模。（思考：为什么出现台阶？）

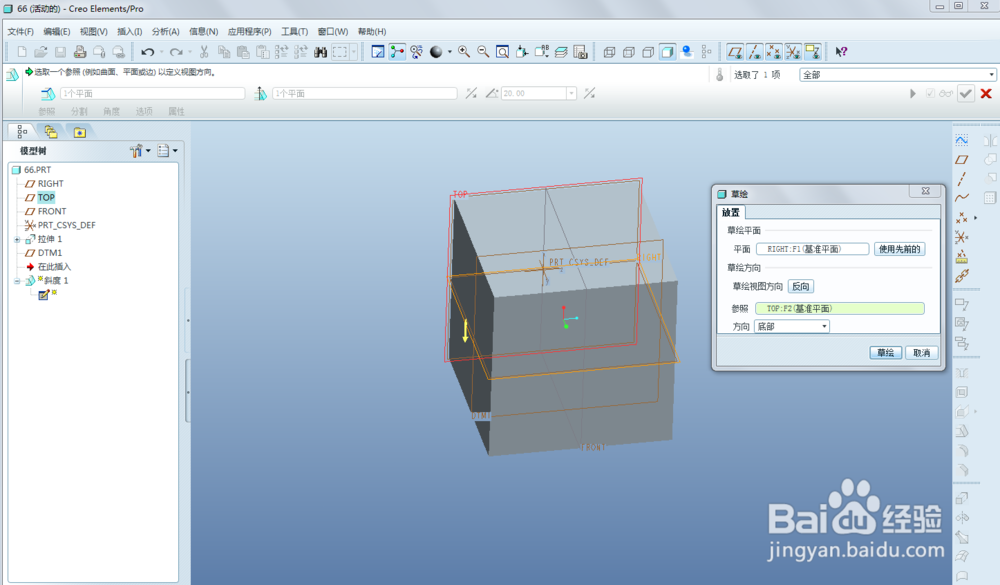

方法/步骤21/3如图，在实体中建立基准面（黄色）

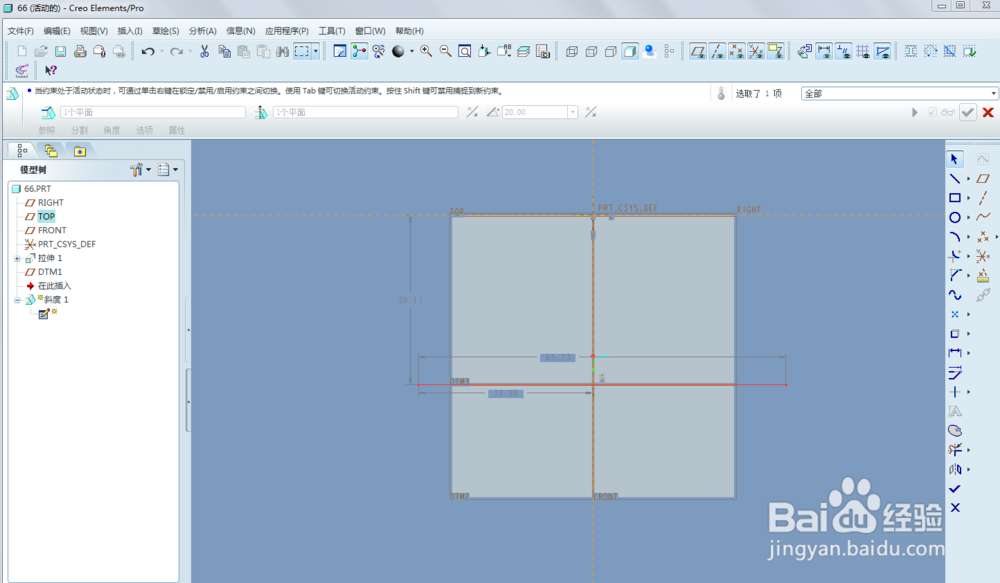

2/3草绘直线

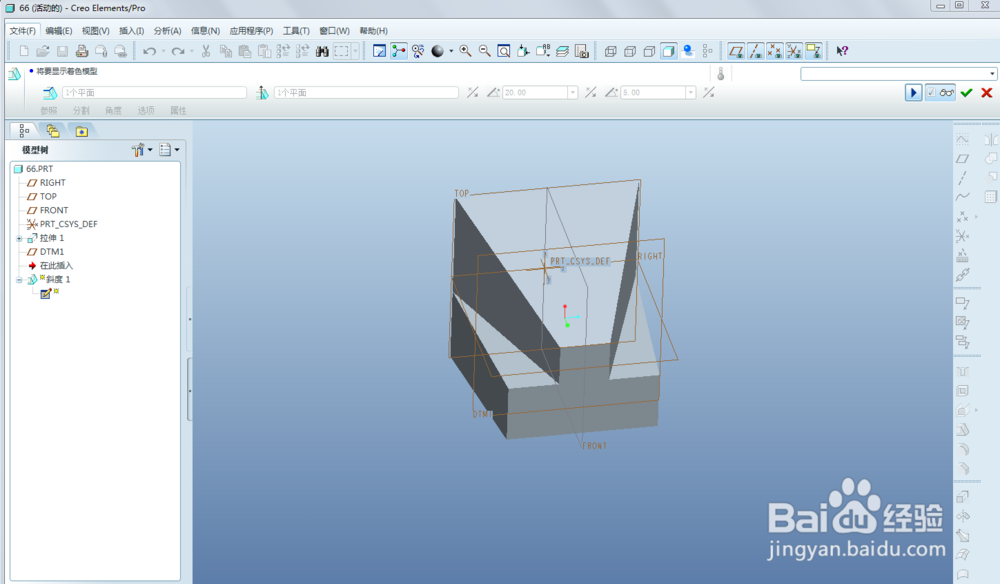

3/3输入不同拔模斜度
注意事项最后的拔模，需要考虑，为什么都是面上草绘，最后结果却有差距！
拔模曲面和拔模曲轴不可选同一个！
