订阅AltiumDesigner利用覆铜加粗PCB上大电流连线
来源：网络收集 点击： 时间：2024-02-27【导读】：
Altium Designer怎么利用覆铜加粗连接的导线，经常又动力线或大电流线要加粗，一起了解一下操作方法，供大家参考！品牌型号：HP战神3代系统版本：Windows 1121H2软件版本：atium designer16.1方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

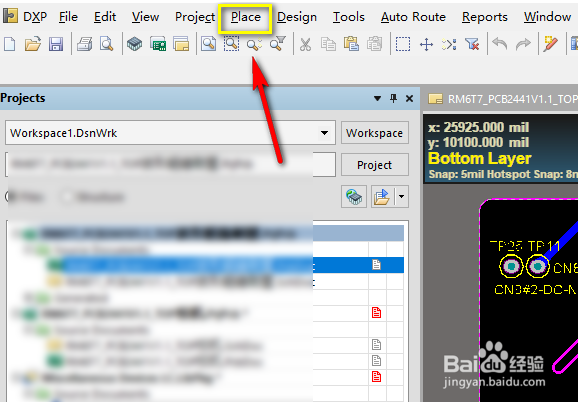

点击PCB环境编译器上的place，如下图所示

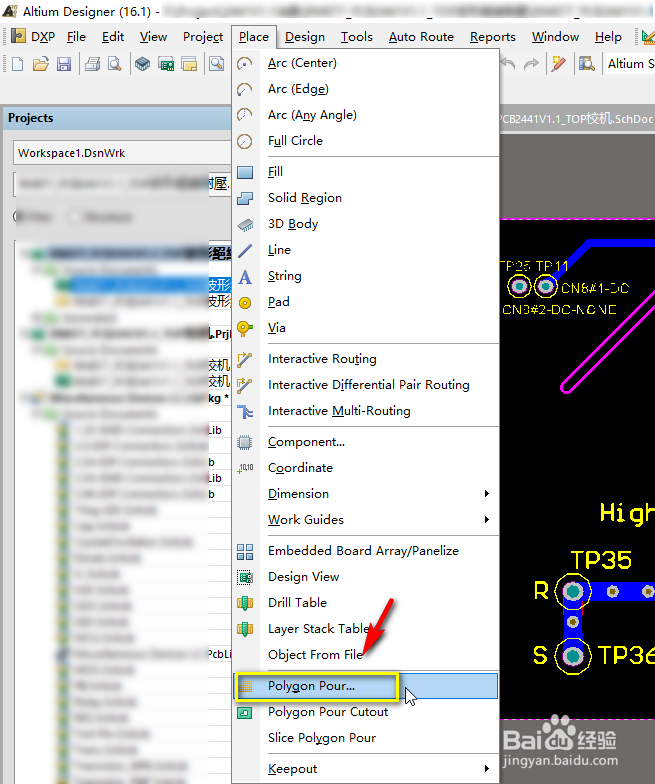

2/5选择poygon poure进入，如下图所示

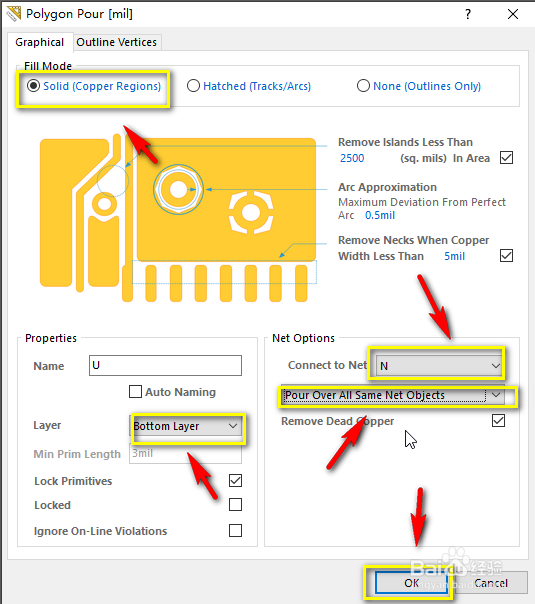

3/5设置覆铜类型solid，选择覆铜的网络节点，同时选择pour over same net object，点击OK，如下图所示

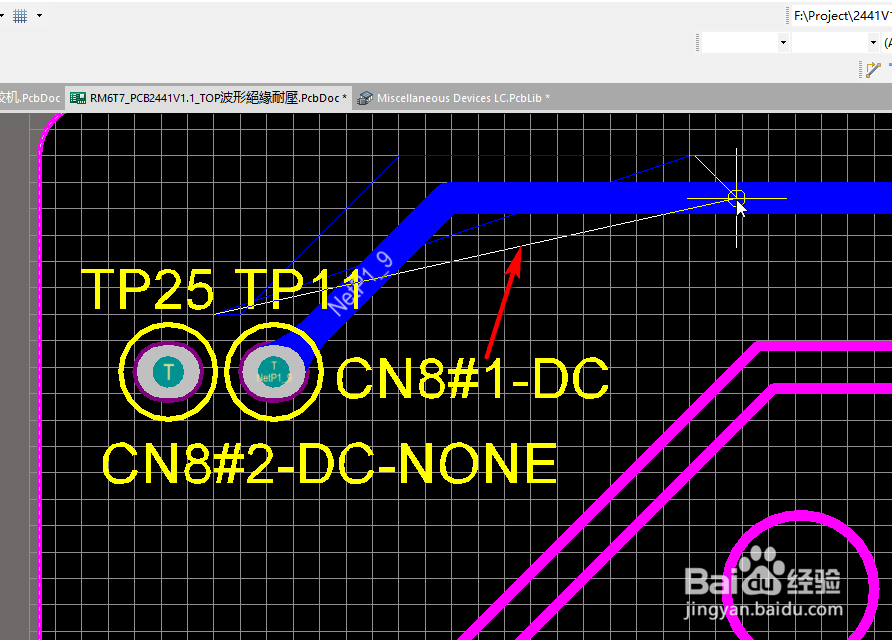

4/5鼠标出现十字架，直接原net线绘制封闭的路径，如下图所示

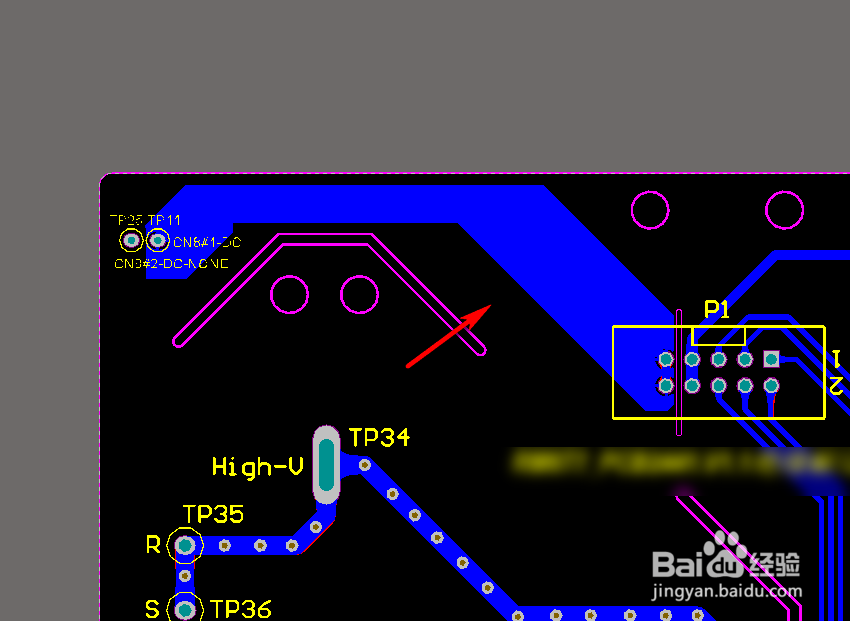

5/5松开鼠标后该net导线就沿着框线加粗成功了，如下图所示
