该经验给大家分享一篇SolidWorks应用应用限制距离配合进行实体装配的教程。以滑块在导轨上运动的距离限制为例，介绍限制距离配合的应用，导轨滑块模型的创建方法可以参考这篇经验工具/原料more电脑SolidWorks2016软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

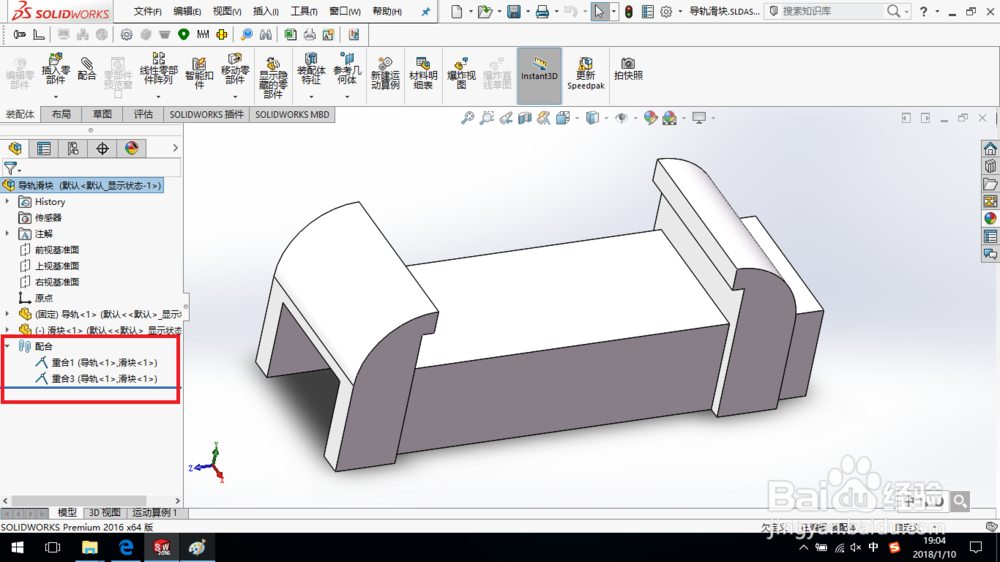

打开SolidWorks导轨滑块模型。装配体已完成相应的重合配合，如图所示。

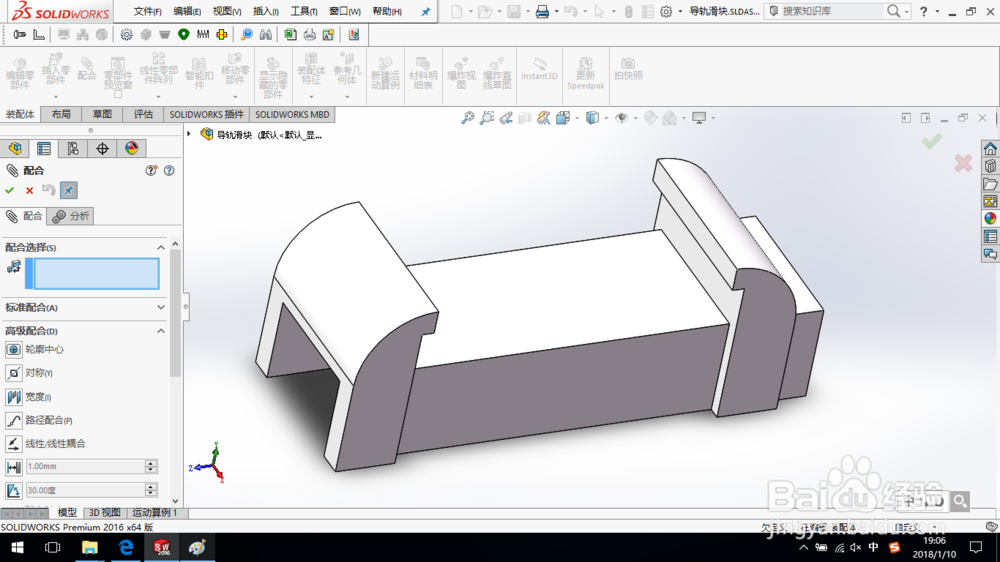

2/7接下来创建限制距离配合。单击配合命令，展开高级配合。
3/7选择“距离”。
4/7选择如图所示两个表面作为配合实体。

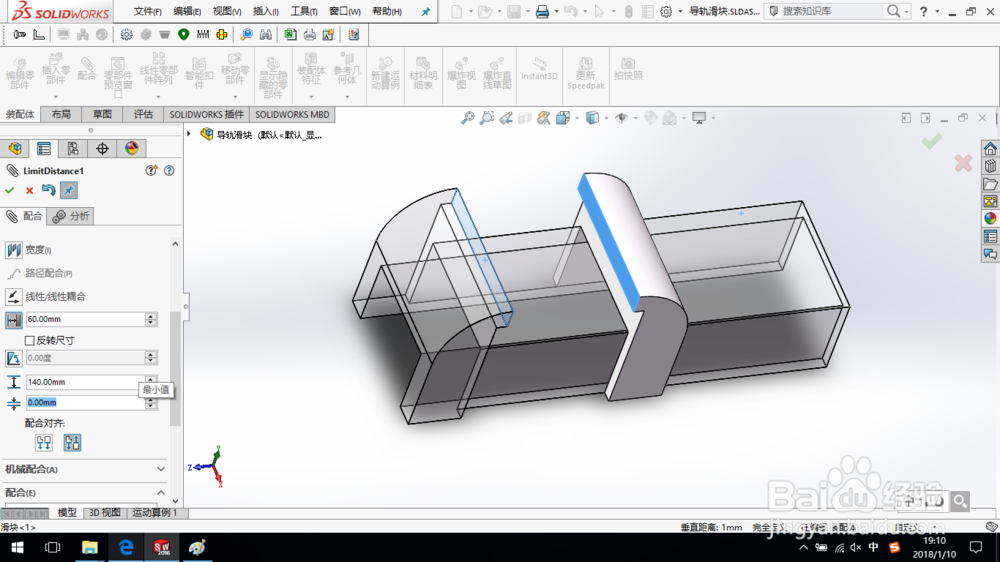

5/7输入最大值距离“140 mm”，最小值距离“0 mm”。单击确定。
6/7关闭配合对话框。

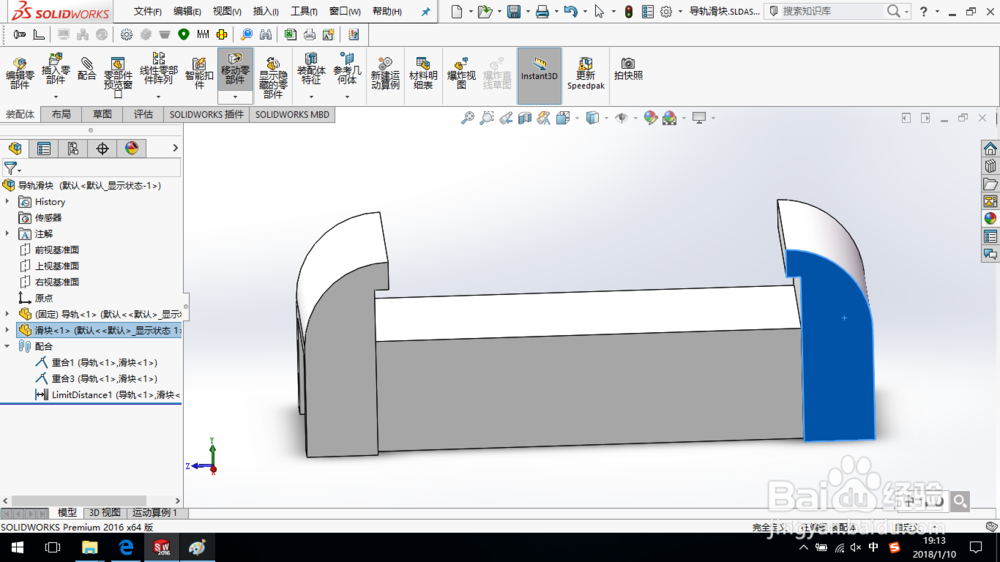

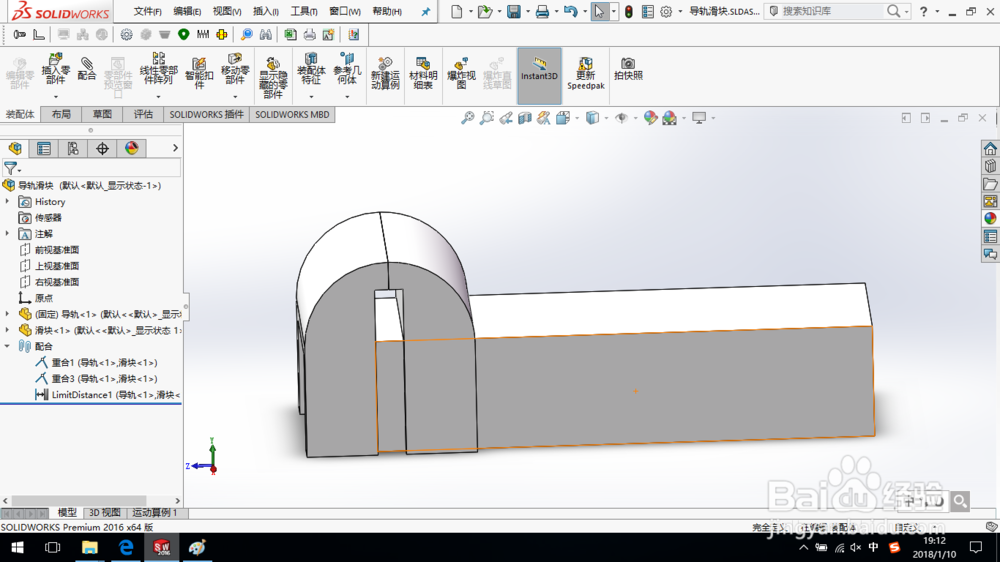

7/7至此，限制距离配合添加完成。保存装配体模型。
注意事项有问题可以留言。
