使用UG进行编制工程图时经常会遇到对称件需要工程图镜像处理，UG不能直接镜像工程图，如何快速将尺寸标注完成的工程图镜像呢，一起来看看吧。工具/原料moreUG12方法/步骤
方法/步骤21/1分步阅读
方法/步骤31/1
方法/步骤41/1
方法/步骤51/2
2/2
方法/步骤61/1
注意事项
先完成工程图的编制

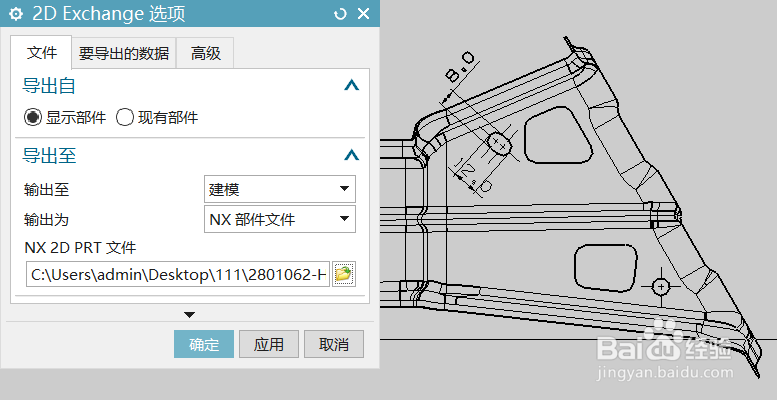

方法/步骤21/1分步阅读将完成的工程图导出为 2D exchange
方法/步骤31/1“输出至”选项选择“建模”，
“NX 2D prt 文件” 选择文件的保存位置
方法/步骤41/1打开导出的prt文件

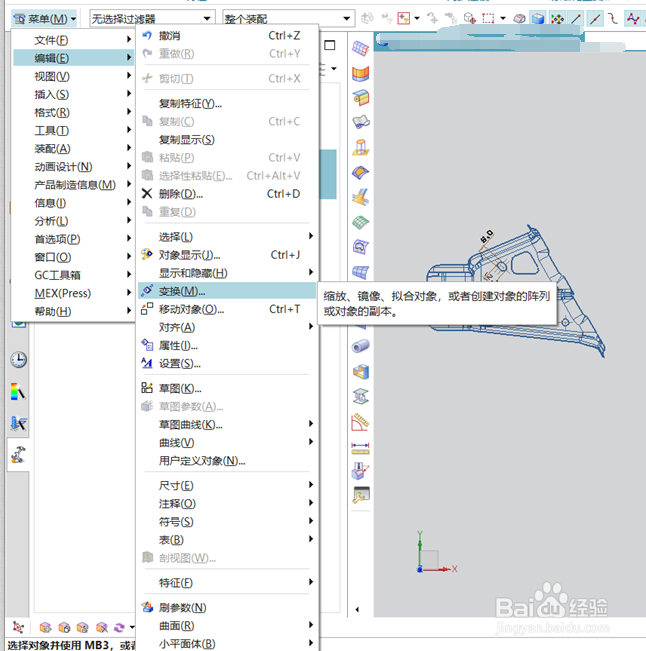

方法/步骤51/2选择“变换”→“通过一直线镜像”→移动
2/2若尺寸显示有变化可尝试以下步骤调整
选中需要调整的尺寸，点击鼠标右键，点击“备选尺寸端点”调整至想要的尺寸。
方法/步骤61/1重新调整尺寸位置、设置轮廓颜色，即可。
注意事项要会使用UG出图
