如下图所示，

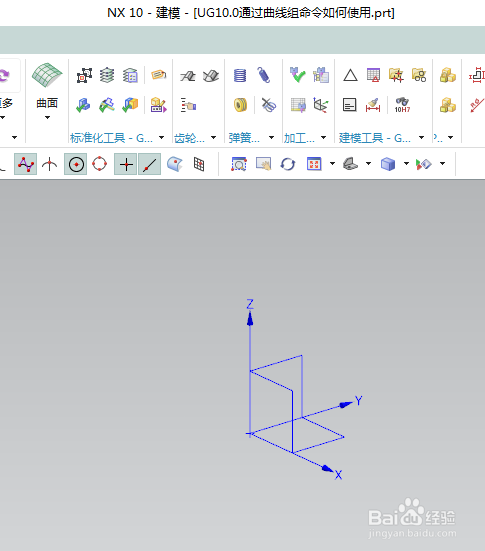

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0通过曲线组命令如何使用

如下图所示，

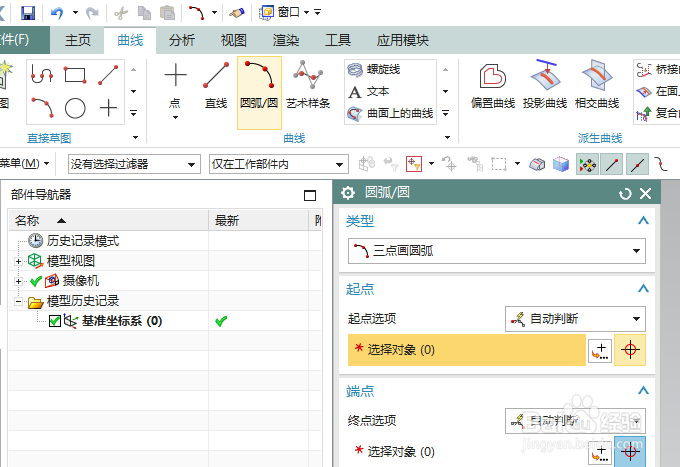

执行【曲线——圆弧/圆】，

激活“圆弧/圆”命令，

如下图所示，

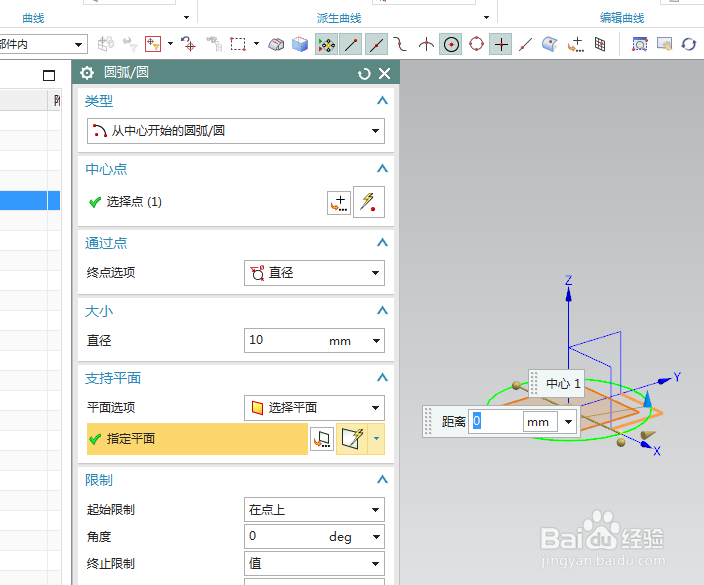

类型设为“从中心开始的圆弧/圆”，

指定点：坐标原点，通过点：直径，大小10，

指定平面：XY平面，

限制：0度开始，360度结束，

点击应用。

如下图所示，

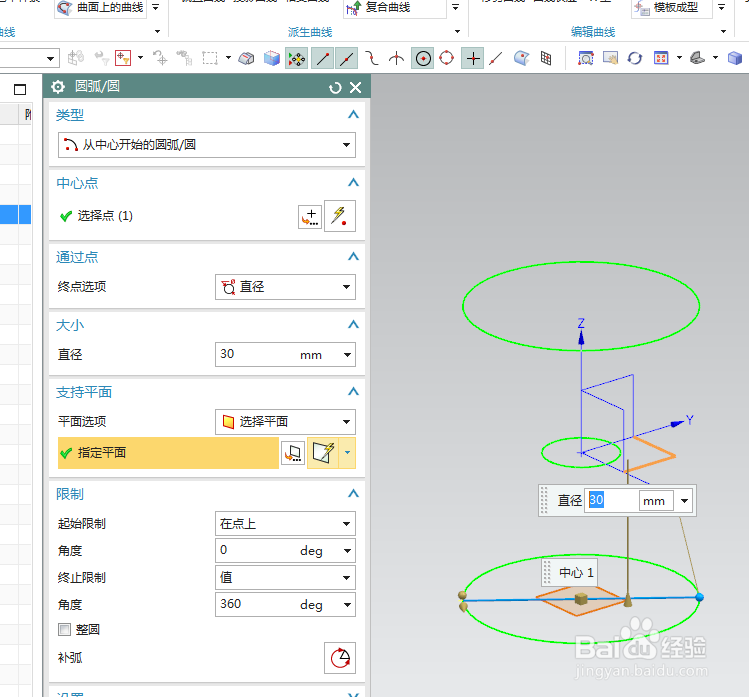

用同样的方法再画两个圆，直径30，

选中XY平面，分别向上移动30和向下移动30，

点击确定。

如下图所示，

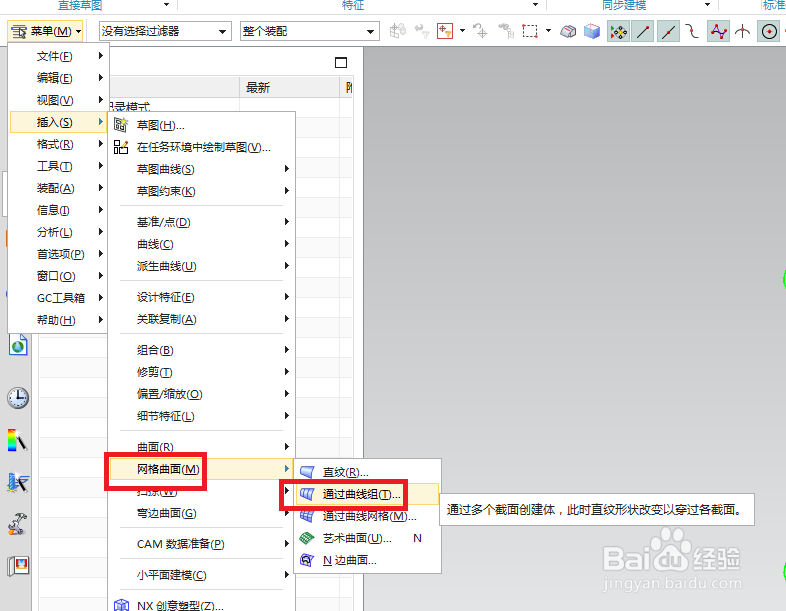

执行【菜单——插入——网格曲面——通过曲线组】，

激活“通过曲线组”命令。

如下图所示，

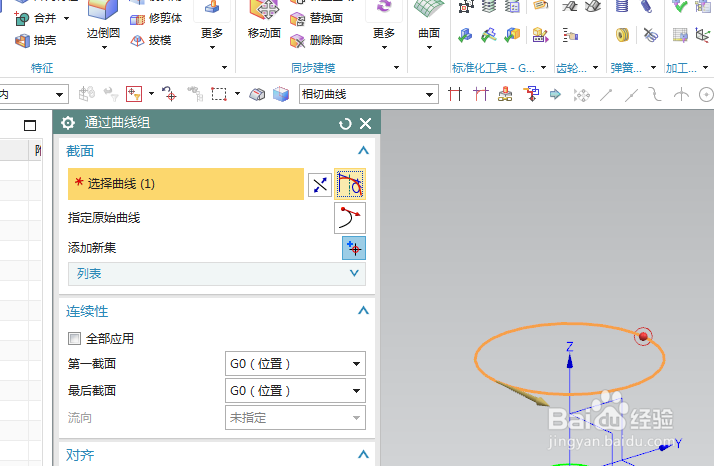

在软件弹出“通过曲线组”对话框之后，

截面选择最上面的圆，

如下图所示，

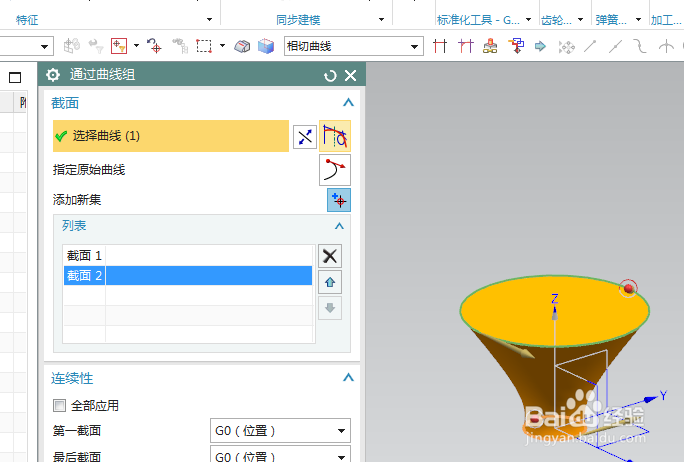

添加新集，选择中间的圆，注意方向

如下图所示，

继续添加新集，选择最下面的圆，

如下图所示，

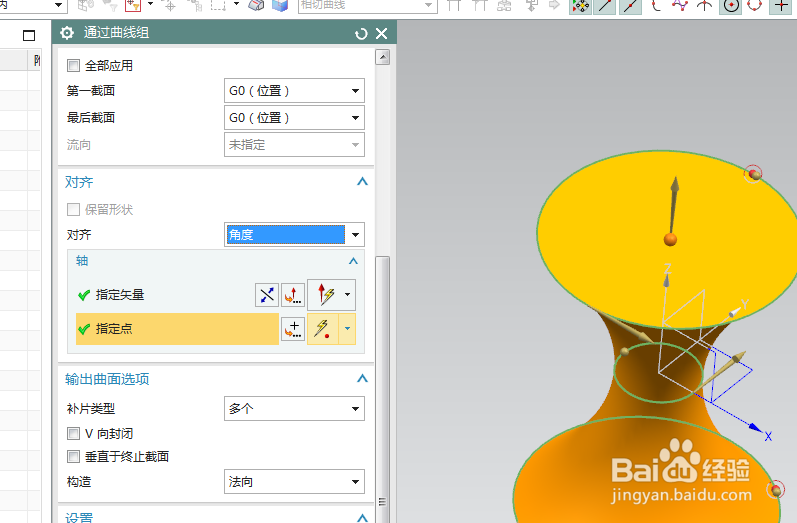

对齐一栏中选择“角度”，

指定矢量Z轴，指定点：最上面圆心点，

点击确定。

————————

至此，

这个通过曲线组命令就应用完成了，

得到的实体就如简介中的图片所示的那样。
