HyperMesh为有限元分析中强大的前处理软件，复合材料建模及分析是需要考虑赋予铺层正确的材料坐标系。品牌型号：无要求无要求系统版本：Windows7及以上版本软件版本：HyperMesh13.0及以上版本方法/步骤1/4分步阅读

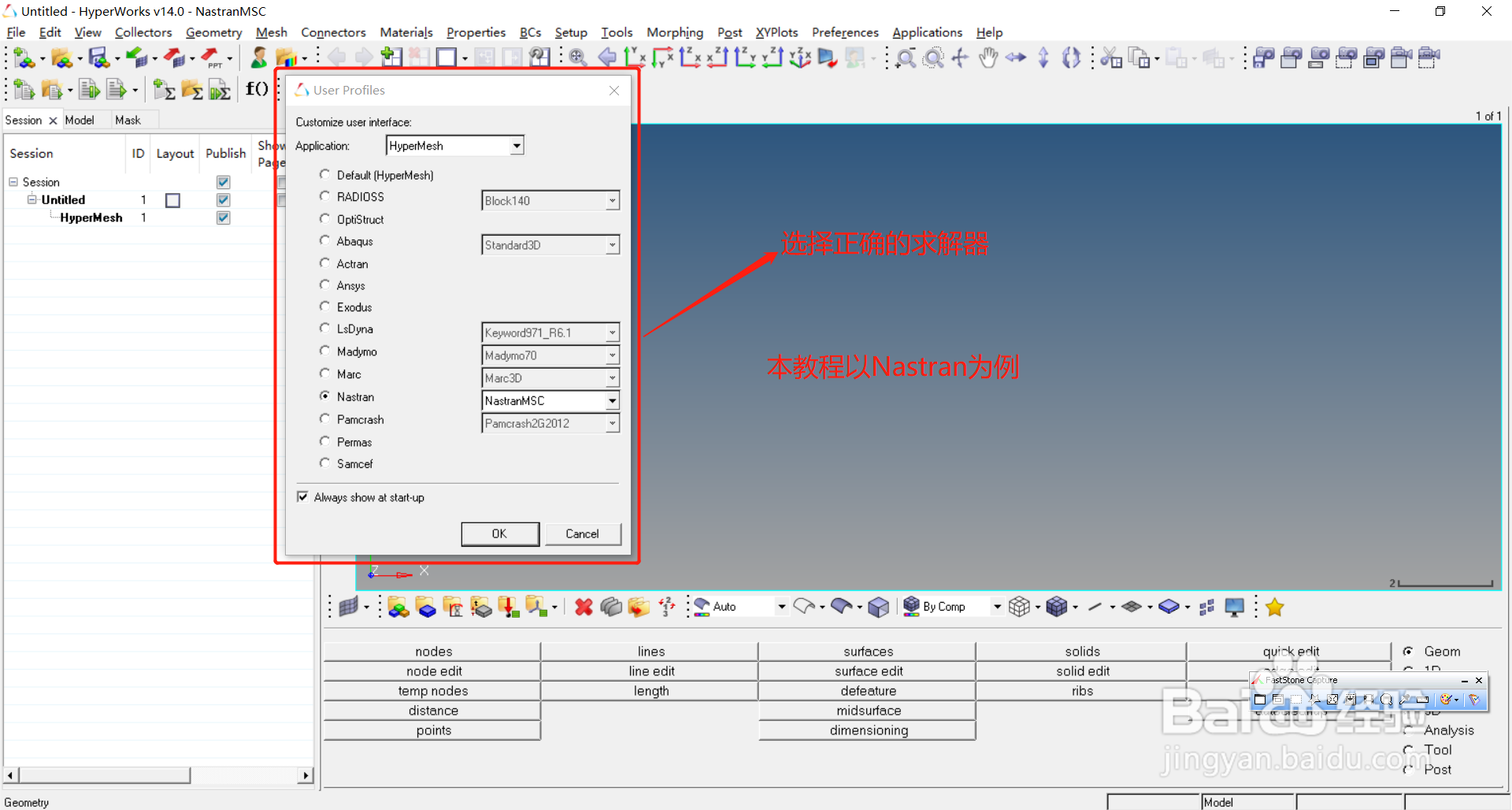

打开HyperMesh软件（以HyperMesh14.0为例，其他版本操作相同）并选择后续有限元分析的求解器，如Nastran、ABAQUS、ANSYS等。本文以MSC.Nastran求解器为例。

2/4

在HyperMesh进行网格划分或者导入划分好的有限元模型，本文以T型长桁为例，T型长桁由缘条（Flange）和腹板（Web）组成，常用于复合材料机翼、尾翼的壁板上。T型长桁的有限元模型可以建立两个坐标系，纤维方向1沿着长桁轴线，厚度方向3垂直于缘条或腹板平面，垂直纤维方向2利用笛卡尔坐标系右手法则确定。

3/4

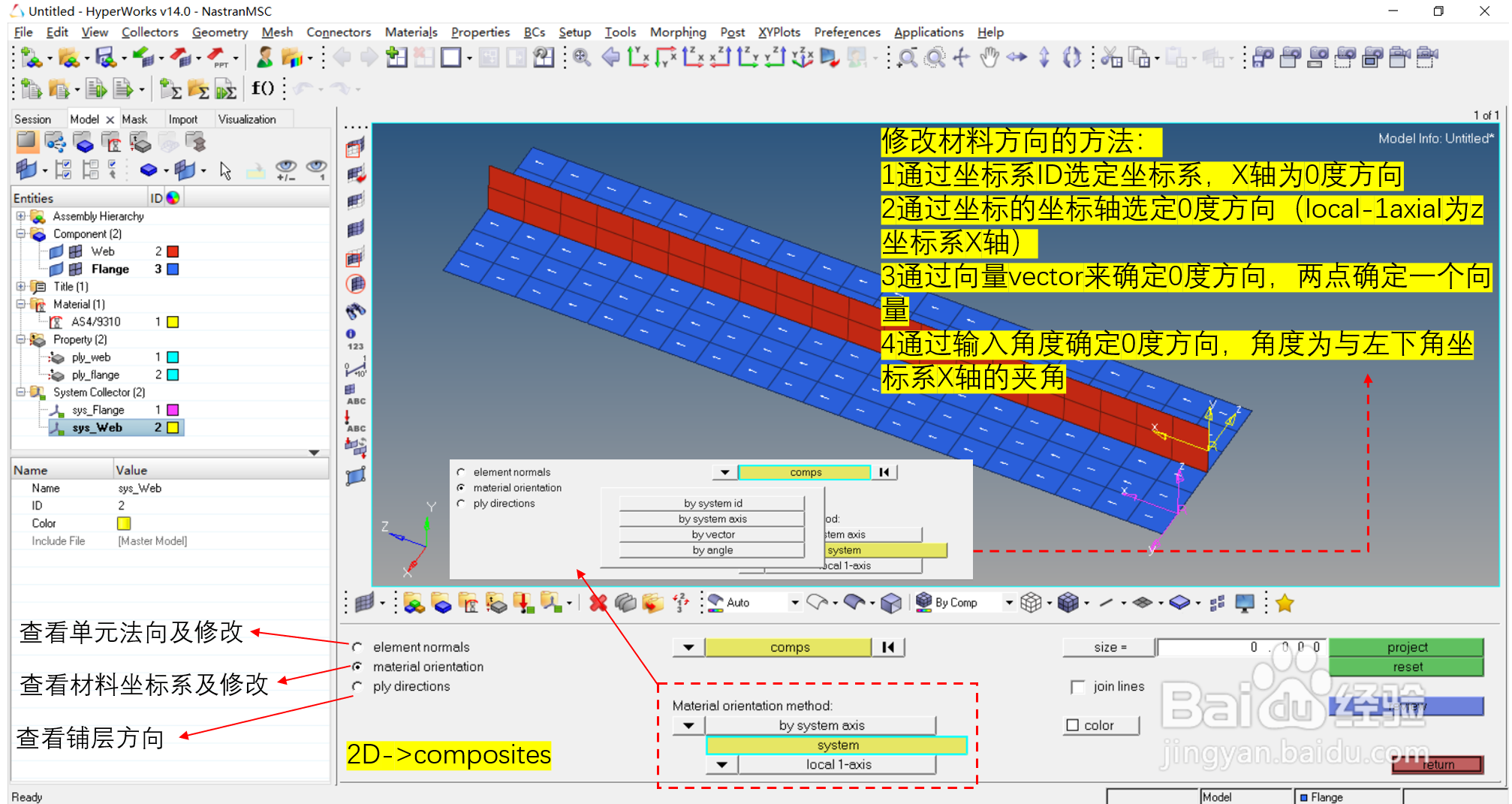

在HyperMesh中修改复合材料方向的方法有4中：

1通过坐标系ID选定坐标系，X轴为0度方向

2通过坐标的坐标轴选定0度方向（local-1axial为z坐标系X轴）

3通过向量vector来确定0度方向，两点确定一个向量

4通过输入角度确定0度方向，角度为与左下角坐标系X轴的夹角

具体使用时，可以根据有限元模型选择便捷的操作方式。

选定好0度方向后会在窗口上会以箭头的形式显示材料的方向。

4/4

材料坐标系的查看

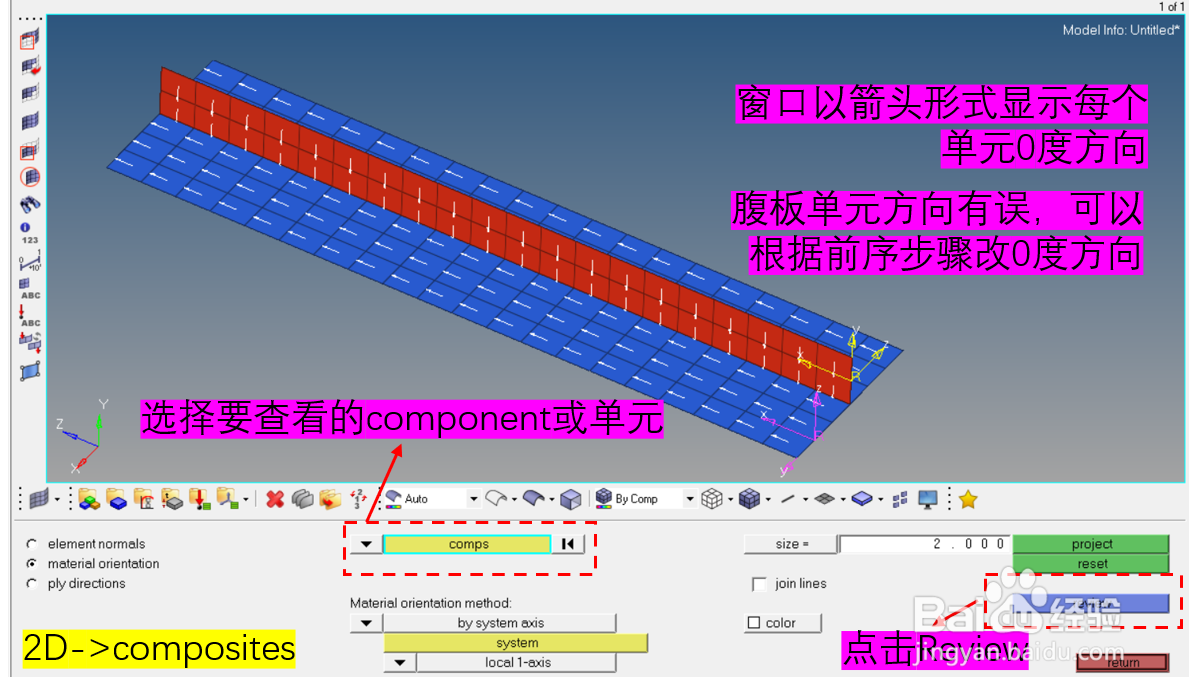

坐标系修改完成后，可以通过Review功能显示材料坐标系是否符合要求。如不符合，可以按照步骤三进行修改后，再通过Review功能确认0度铺层方向。

当确认T型长桁的缘条和腹板0度方向与结构设计相符合，进行后续的有限元仿真分析。
