订阅在CAD中怎么样绘制轴线？
来源：网络收集 点击： 时间：2024-02-28【导读】：
在CAD中怎么样绘制轴线？方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

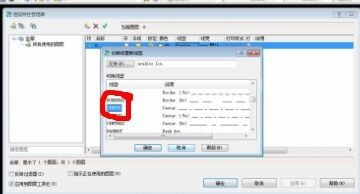

首先我们先设置轴线的一些的基本设置。点击“图层”，这个时候出现先一个对话框，点击“颜色”选择一种轴线的颜色，随自己的喜好而定，然后选择轴线的线型，轴线是一点一线的线型，然后选择“线宽”可以选择默认，最后点击应用。
2/5准备工作做好之后，我们选择“直线”，然后在CAD中下方把“正交”打开，然后把“对象捕捉”关闭。如果直线过长，放缩图纸可以用快捷键sc或者zoom。

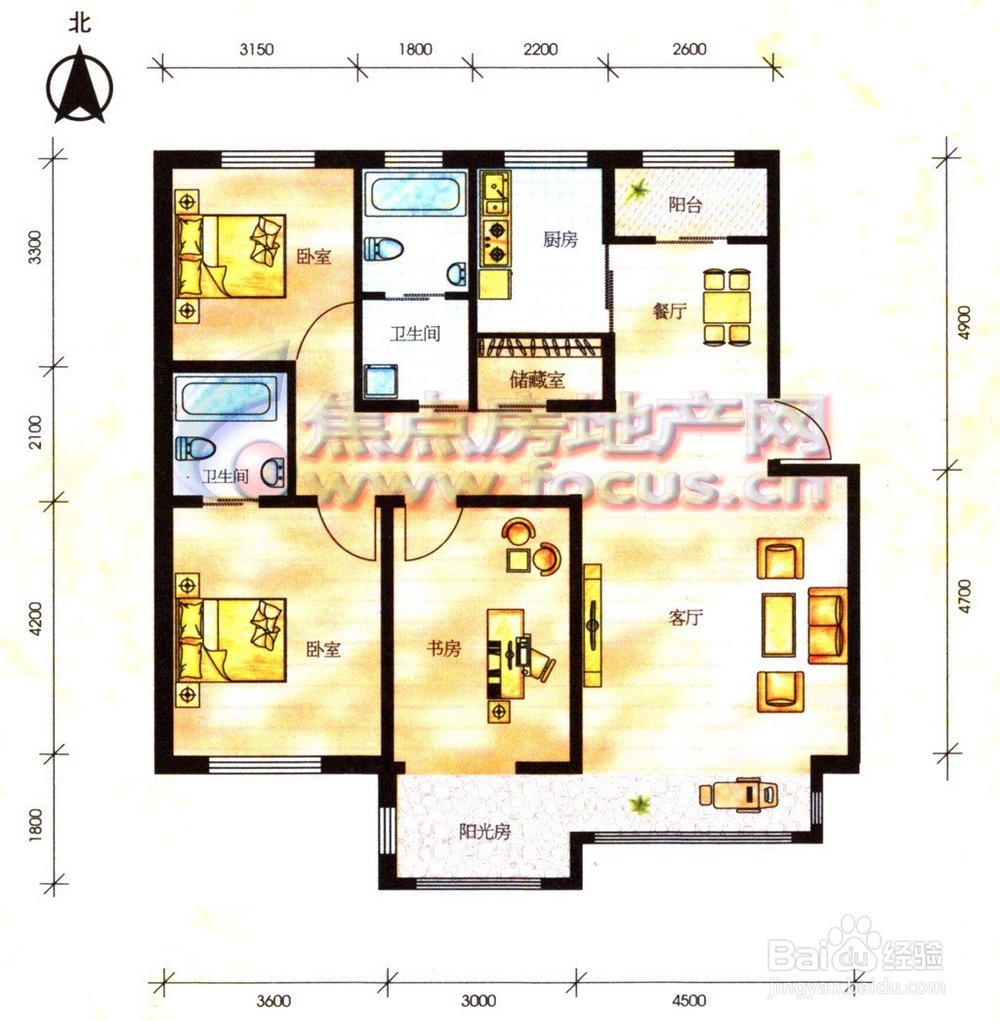

3/5首先绘制一条15000长的直线，然后利用“偏移”功能键，对照图纸一次偏移3300/2100/4200、1800。然后在会织一条竖向轴线，分别偏移3150/1800/2200/2600等。

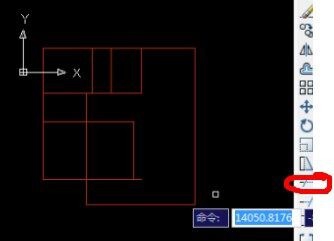

4/5这个时候轴线基本绘制完成，然后利用“修剪”功能键，对上述的轴线进行一些修改，完善。这个时候的大概的一个框架图就出来。
5/5如果我们需要进行进一步的完善我们的图纸，我们就需要使用更多的功能键，使图进行更加完美的。希望可以帮助到大家，有用的话点个赞哈！
