打开AD，点击：文件（红框1）；

在下拉菜单中，点击：new新建（红框2），

紧接上一步，点击：原理图（红框3）；

此时左侧设计树中出现一个SchDoc的浮动Document（红框1）,

此时我们在原理图上放置一个元器件（红框2）；

注：此处只放一个便于操作讲解。

2.Project建立

1

为了将该浮动原理图转化成PCB文件，首先要做的就是建立一个Project文件。

同样点击：文件（红框1）---new（红框2）---Project（红框3）；

在Project的模板选择中，我们选择：default（红框1）；

然后点击：OK（红框2）；

注：一般default就满足了需要，除非特殊的商业应用扩展卡

此时在左侧设计树中，project出现在浮动Document的原理图之上（红框1）；

并且显示他是一个空的project。

注：这是因为project的优先级高于Document。

END

原理图与project整合

用鼠标左键点住原理图文件（红框1）不放手，然后进行拖动（红框2），

将其拖动到Project下的Document栏中（红框3）；

紧接上一步，拖动成功后放手，

此时原理图的SchDoc文件就出现在Project项目中（红框1）。

4.编译与调试

点击Project下的原理图SchDoc文件（红框1），

然后右键菜单中选择：Compile Document...（红框2）；

然后点击原理图主界面右下角的：System（红框1）；

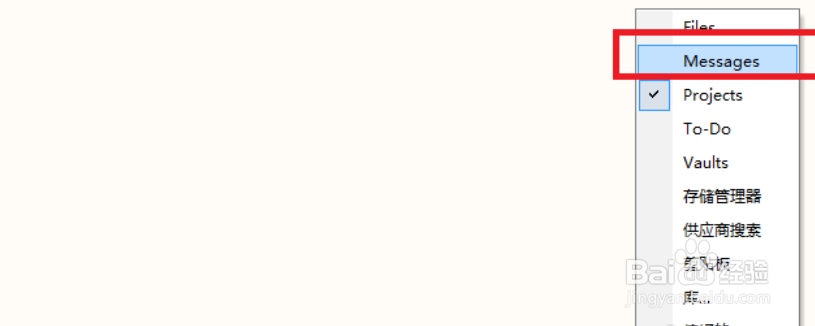

在其上拉菜单中，点击：Messages（红框2）；

在Messages的窗口中，

通过Class我们可以看到没有任何warning和Error（红框1）；

如果出现off grid等错误，请看下方链接：

解决DXP软件中off grid的一种最佳方法

.PCB板建立

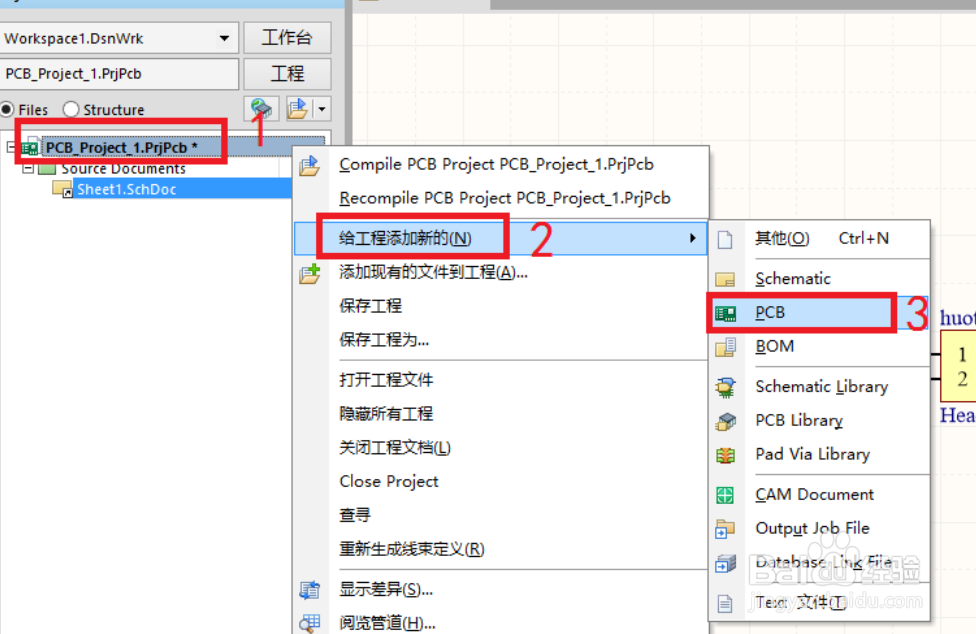

点击原理图的上层Project名称（红框1），然后右键菜单中，

选择：给工程添加新的（红框2），

紧接着选择：PCB（红框3）；

END

原理图克隆到PCB板

点击一下原理图（红框1），切换到原理图主界面；

点击：设计（红框2）----Update PCB Document...（红框3）；

在克隆窗口中，点击：

生效更改（红框1）----执行更改（红框2）；

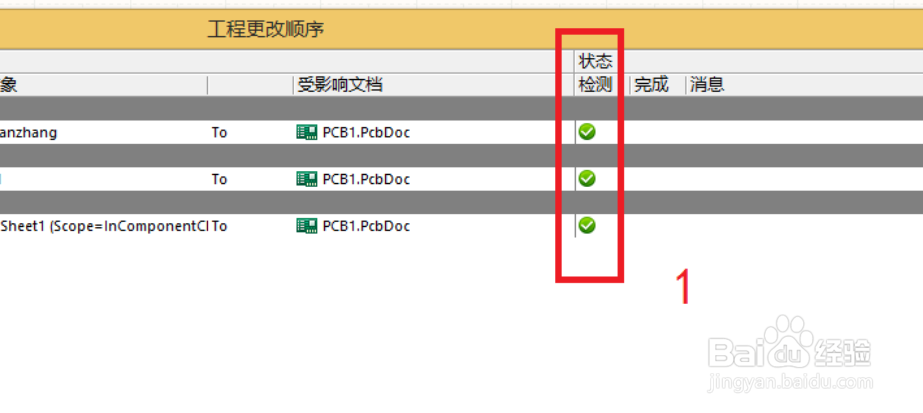

紧接上一步，生效更改后，检测结果如果全部合格（红框1）；

然后，点击：关闭（红框2）；

紧接上一步，关闭窗口后；

主界面会自动切换到PCB绘制界面（红框1）；

此时克隆的器件一般会在PCB板的右下角（红框2）；

注：我们可以对这些器件进行拖动。

我们将克隆的原理图器件拖动到PCB面板的合理位置（红框1）；

然后此时左侧设计树中的Project就包括了：原理图和PCB图（红框2）。
