该经验主要介绍如何将WTS-SG-1型无源无线测温系统通过手机微信进行数据监控展示，该类产品主要应用在电力高压开关柜、变压器、电缆头测温用，如能将监控数据在手机微信上实时展示，将提升产品的智能化水平，方便用户及时发现温度异常并做处理。工具/原料more4G DTU装置一台、物联网卡一张万用表、USB调试线、螺丝刀、临时电源、笔记本电脑方法/步骤1/5分步阅读

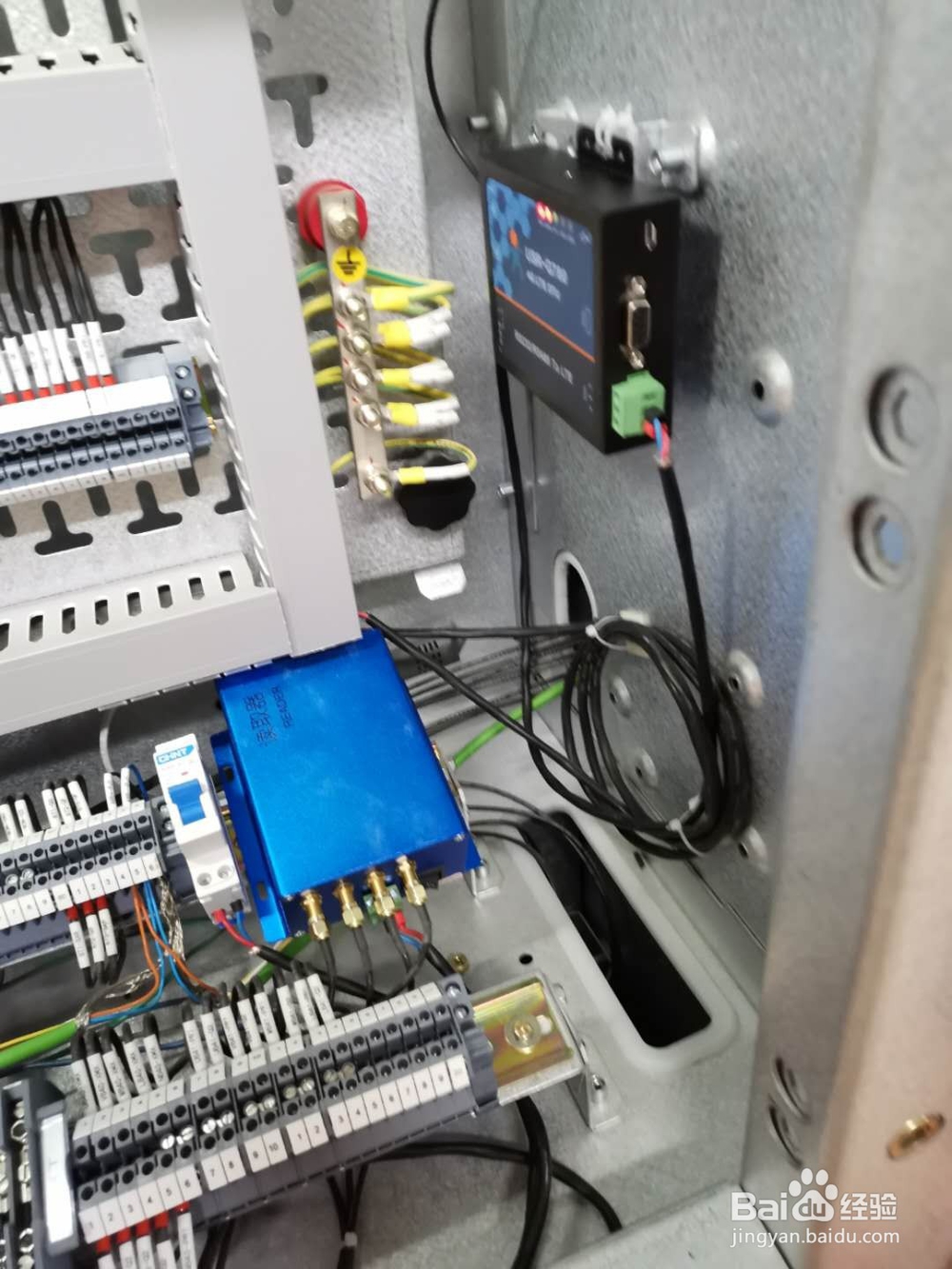

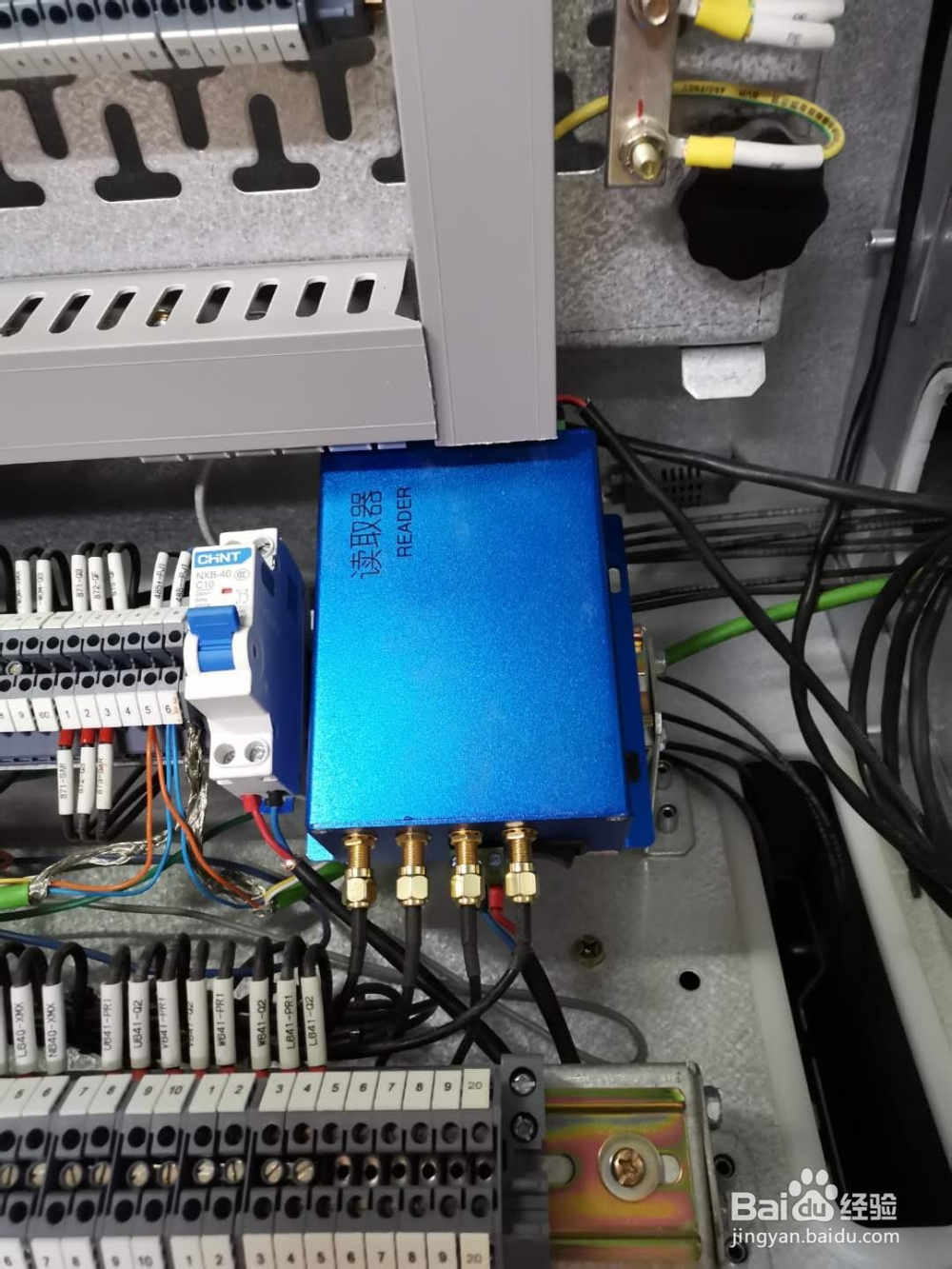

将无源无线测温读取器安装在开关柜内，并从开关柜内取出220V电源接入读取器；

2/5

从读取器输出端子排引出5V电源接入GPRS模块的电源输入端，将SIM卡放入GPRS模块的卡槽内；

3/5

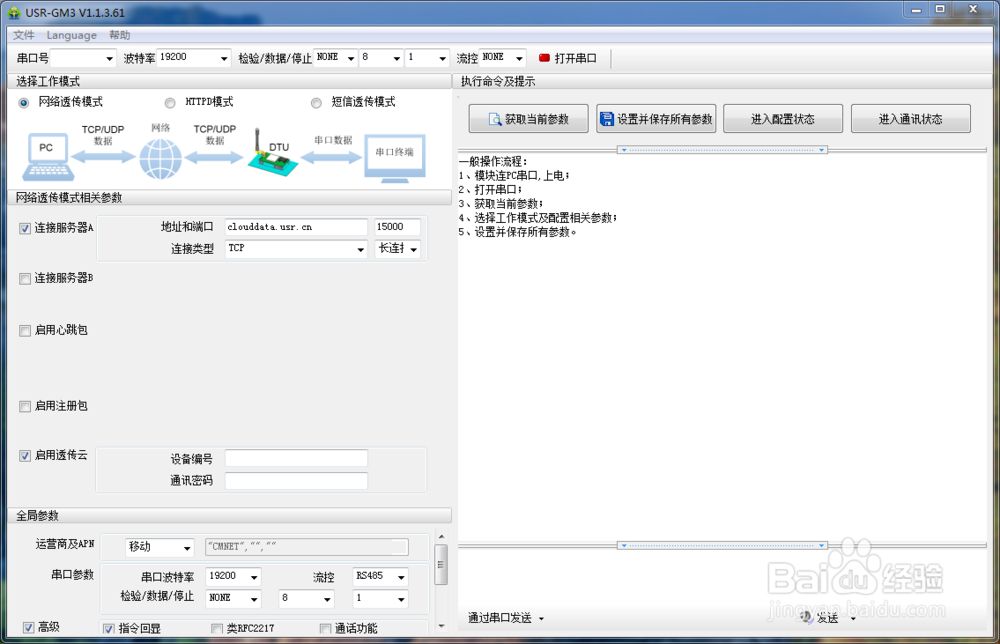

通过笔记本电脑上的调试软件设置4G DTU装置的参数，参数设置如下图所示：

4/5

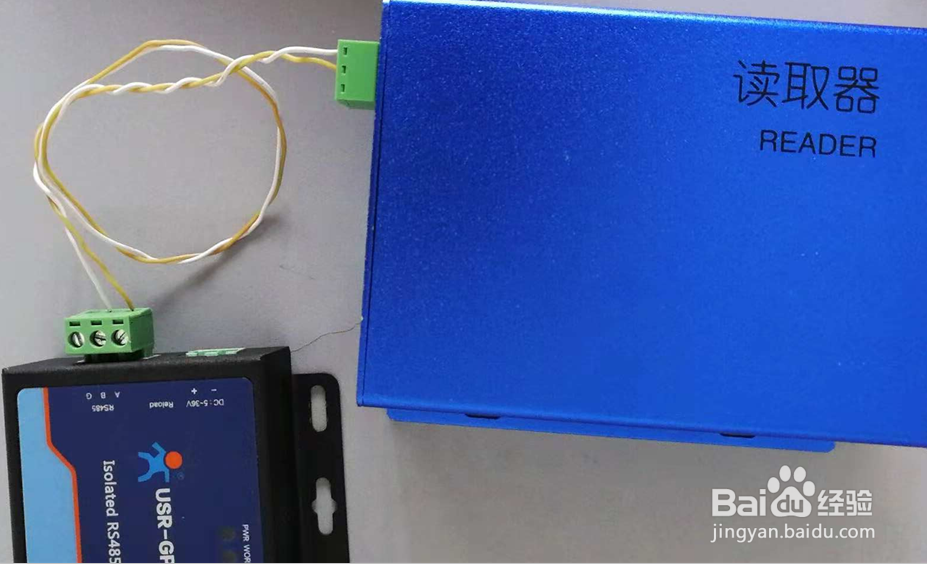

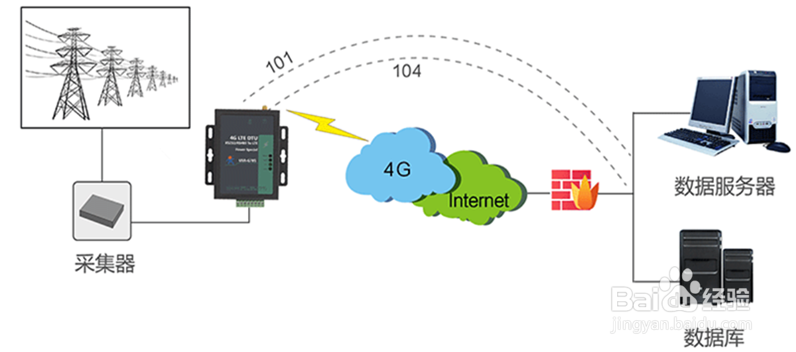

设置完成后，跟读取器485接头相连，并从读取器上取5V供电电源，上电开始运行，系统通信架构如下图所示。

5/5

登录4G DTU 厂家透传云管理平台，添加管理主机及协议格式条，完成后手机登录微信，打开厂家小程序即可查看。

注意事项

4G DTU装置的串口波特率一定要和读取器一致

设置数据读取时间适当，避免流量消耗
