STAR-CCM+是CD-adapco公司推出的CFD集成化平台，可对真实条件下工作的产品和设计进行流体、固体的相关仿真。自然对流传热，指不依靠外力推动，由流体自身温度场的不均匀所引起的流动，参与换热的流体由于各部分温度不均匀而形成密度差，从而在重力场或其他力场中产生浮升力所引起的对流传热现象。模型描述：仿真无限长同心圆柱腔内的自然对流传热。工具/原料moreSTAR-CCM+ 12.02.010模型导入1/2分步阅读

双击桌面图标启动STAR-CCM+ 12.02.010程序，新建一个simulation，选择Parallel on Local Host，Compute Processes设为2，点击OK。

2/2

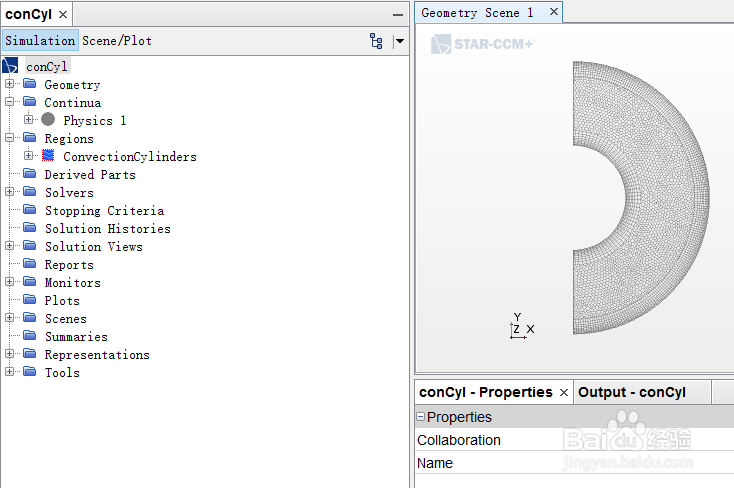

点击FileImportImport Volume Mesh，导入软件help自带的startutorialsdata文件夹里的concylMesh.ccm，保存命名conCyl.sim。由于模型对称，所以采用半圆柱腔进行仿真，中心截面设为对称边界。

物理模型1/4

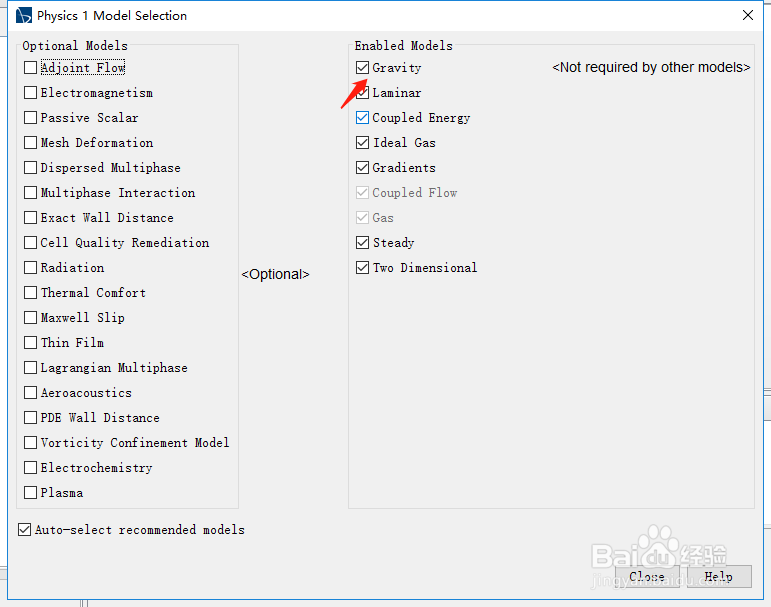

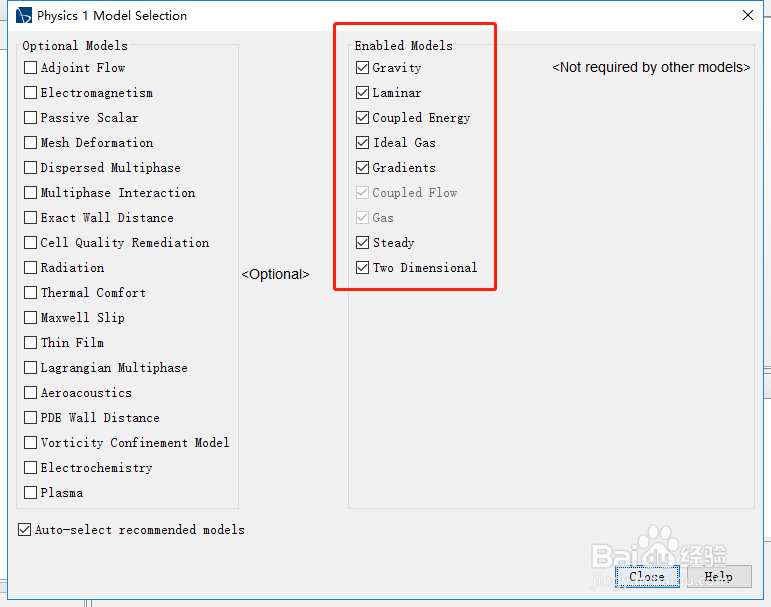

双击ContinuaPhysics 1 Models设置流体属性。

2/4

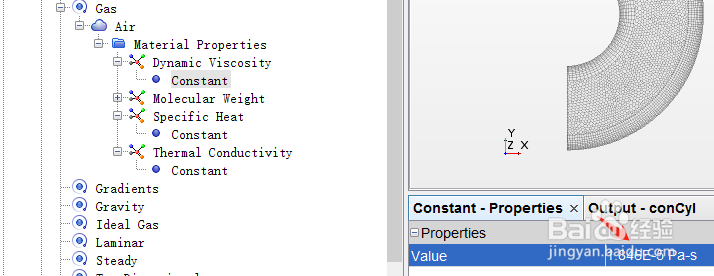

点击ContinuaPhysics 1ModelsGasAir，将Dynamic Viscosity设为1.846e-5 Pa·s，Specific Heat设为1007 J/kg·k，Thermal Conductivity设为0.0263 W/m·K。

3/4

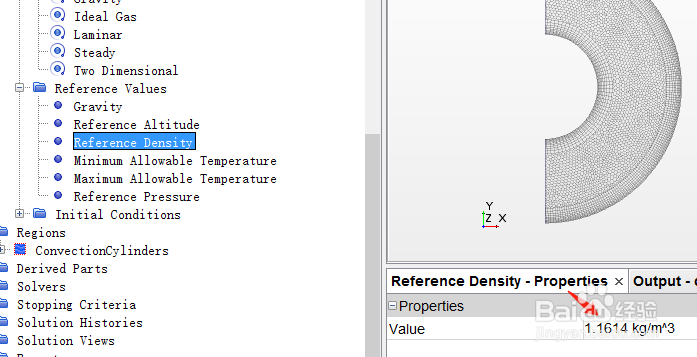

点击ContinuaPhysics 1Reference Values，将Gravity设为 m/s^2，Reference Density设为1.1614 kg/m^3，Reference Pressure设为100000 Pa。

4/4

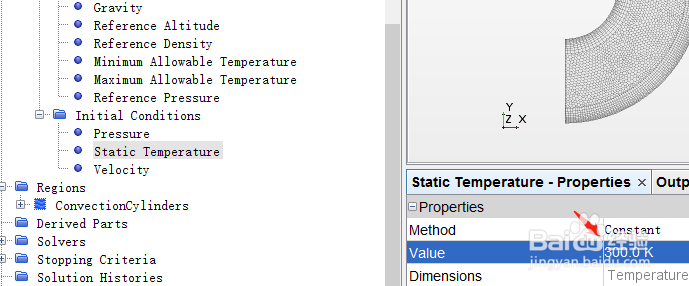

点击ContinuaPhysics 1Initial ConditionsStatic Temperature，初始温度设为300 K。

边界条件1/2

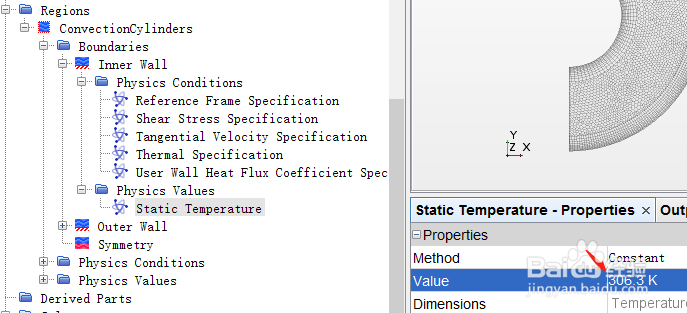

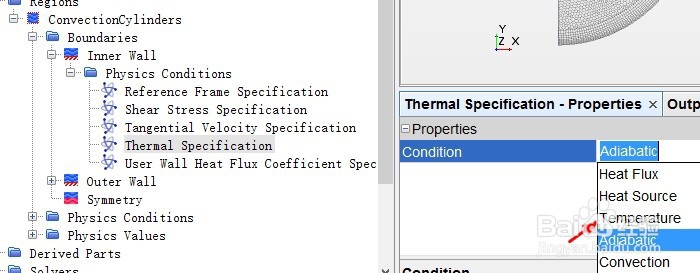

点击RegionsConvectionCylinders Boundaries Inner Wall Physics Conditions，设置Thermal Specification条件为Temperature。随后将Inner WallPhysics ValuesStatic Temperature设为306.3 K。

2/2

采用相同方法设置Outer Wall，Static Temperature设为293.7K。

求解条件1/2

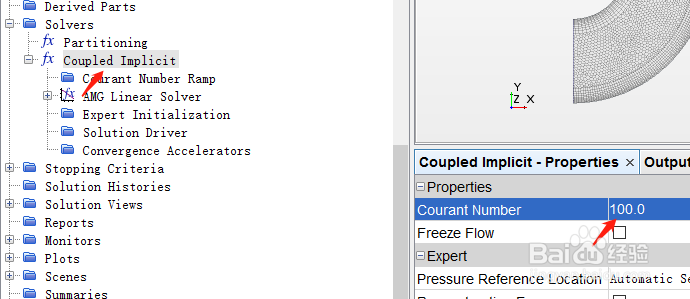

点击SolversCoupled Implicit，将Courant Number设为100。在耦合求解器中通常用Courant Number来调节计算的稳定性与收敛性。通常，Courant Number越大，收敛越快，但稳定性逐渐降低。

2/2

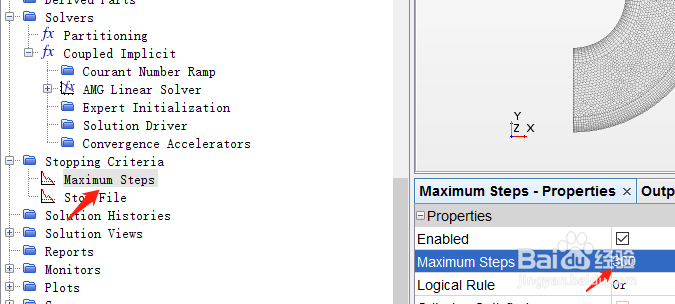

点击Stopping CriteriaMaximum Steps，设为300。

后处理显示1/4

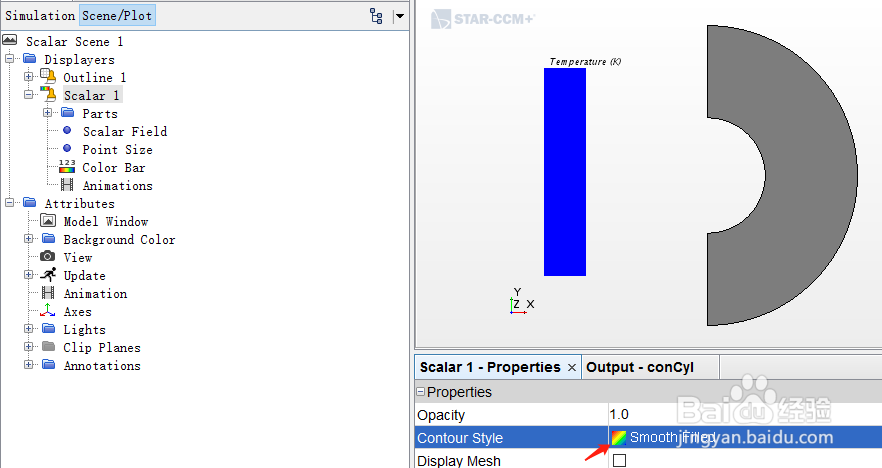

创建一个scalar scene监控温度。点击Scalar Scene 1DisplayersScalar 1Scalar Field，Function设为Temperature。点击Scalar 1 Contour Style选择Smooth Filled。

2/4

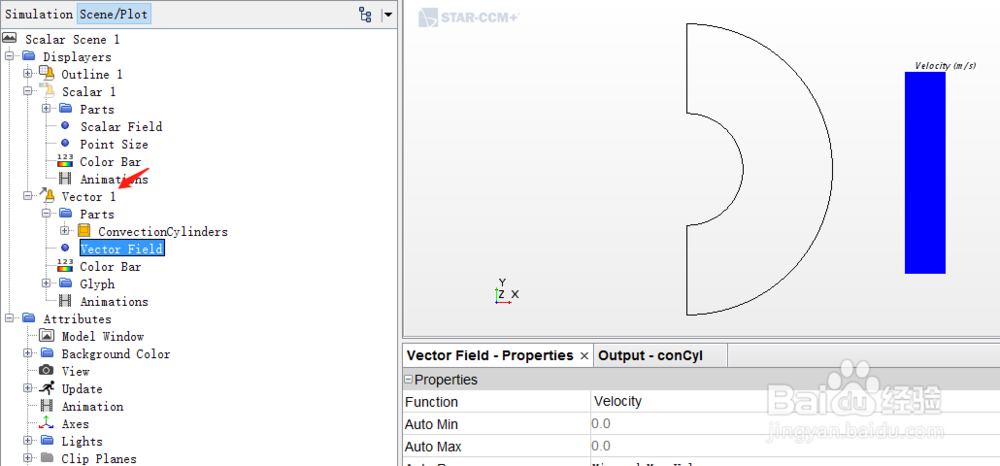

右键Scalar Scene 1 Displayers，新建一个Vector监控流速。

3/4

右键Reports选择New ReportHeat Transfer，Parts选择Inner Wall。同理，再创建监测Outer Wall的Heat Transfer报告。

4/4

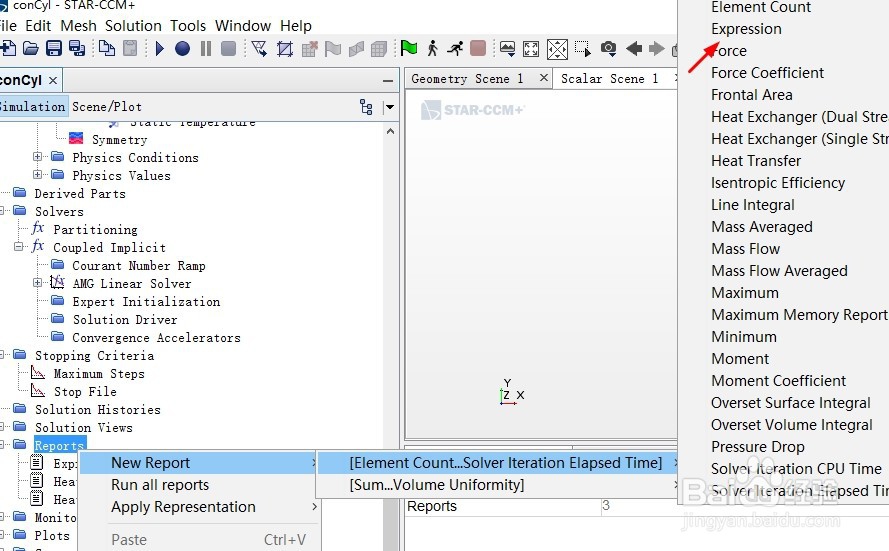

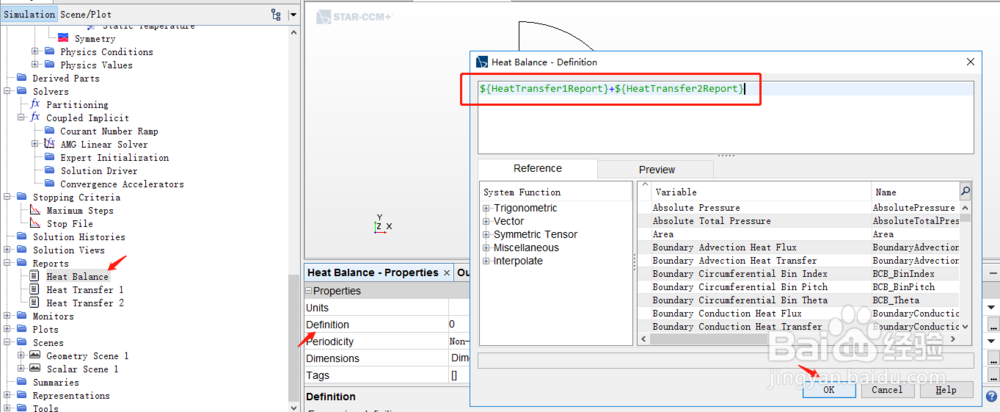

右键Reports选择New ReportExpression，重命名为Heat Balance，用来监测圆柱腔内外壁的热量平衡。右键Heat Balance选择Create Monitor and Plot from Report。

计算1/1

Ctrl+S保存文件，接着初始化，开始计算。

结果1/4

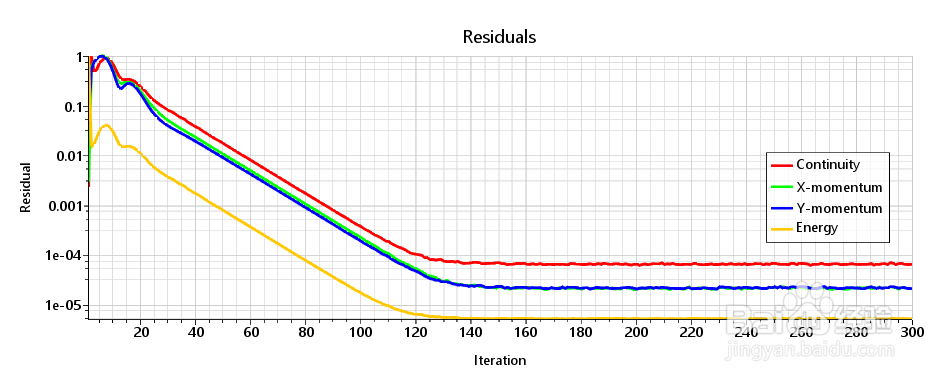

残差曲线。

2/4

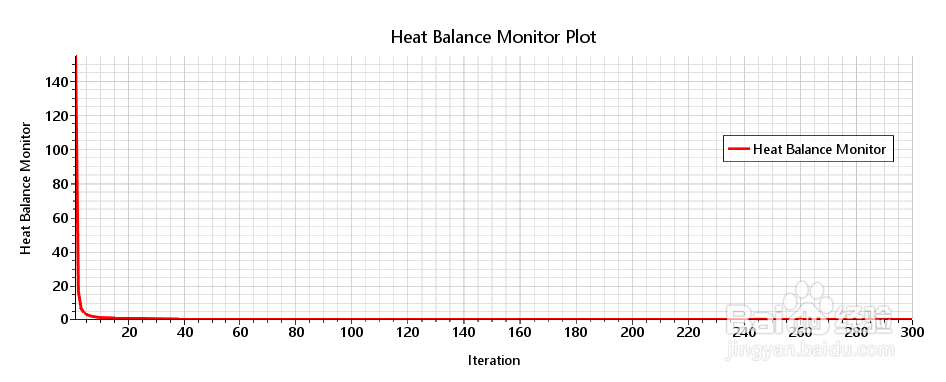

Heat Balance曲线。

3/4

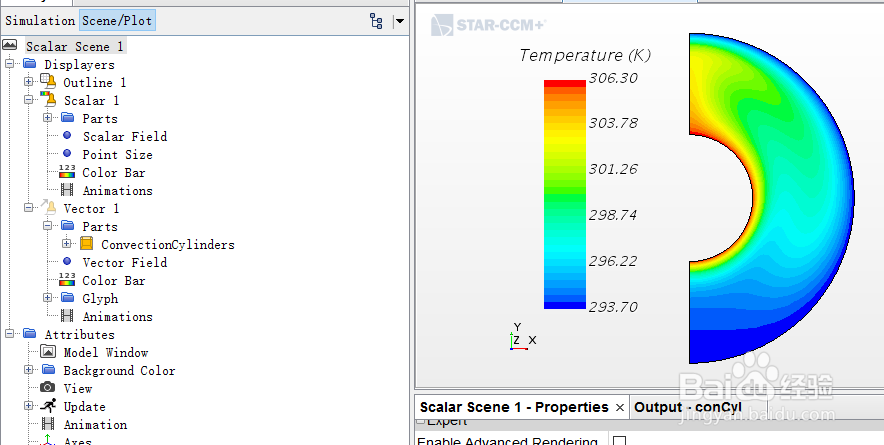

温度场云图。点击Scalar Scene 1DisplayersScalar 1 Color Bar，将Title Height设为0.04，Label Height设为0.035。

4/4

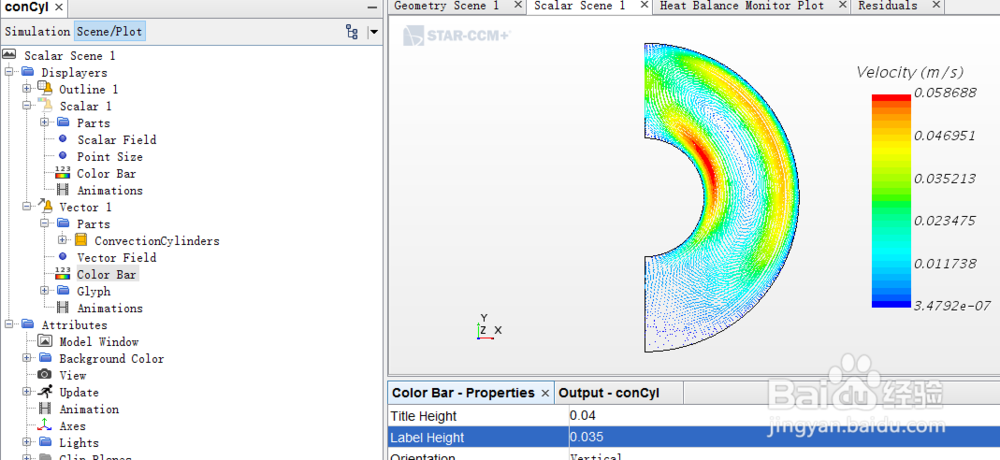

流速场云图。

对比1/4

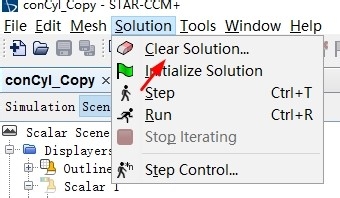

将模型另存为conCyl_Copy.sim，点击菜单栏Solution Clear Solution。

2/4

双击ContinuaPhysics 1 Models编辑流体属性，取消Gravity，保存sim文件，并重新提交计算。

3/4

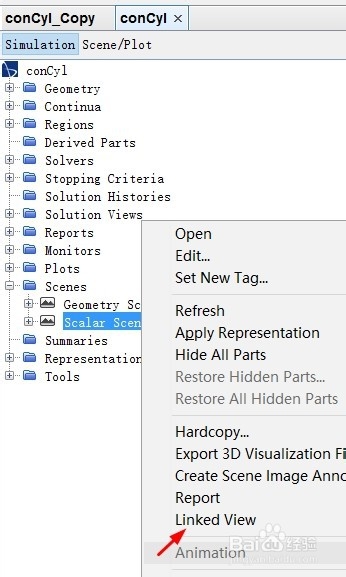

计算完成后，同时打开conCyl.sim，双击显示Scalar Scene 1。分别在两个sim文件中，右键Scalar Scene 1，选择Linked View。

4/4

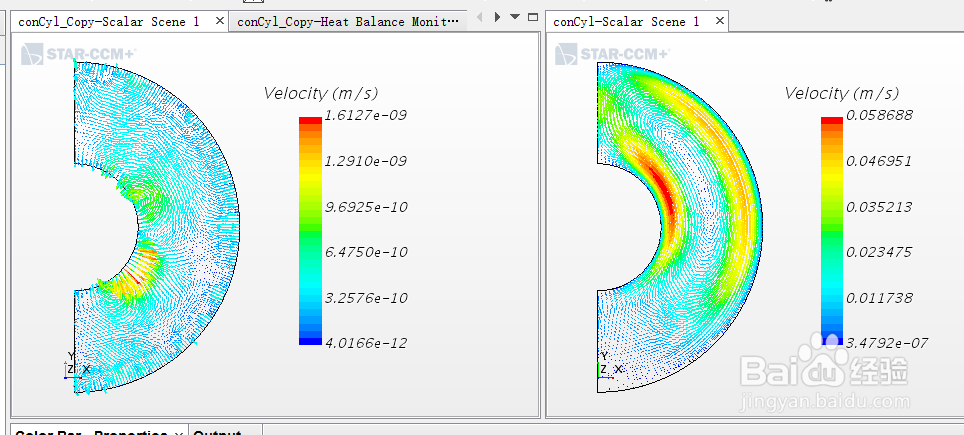

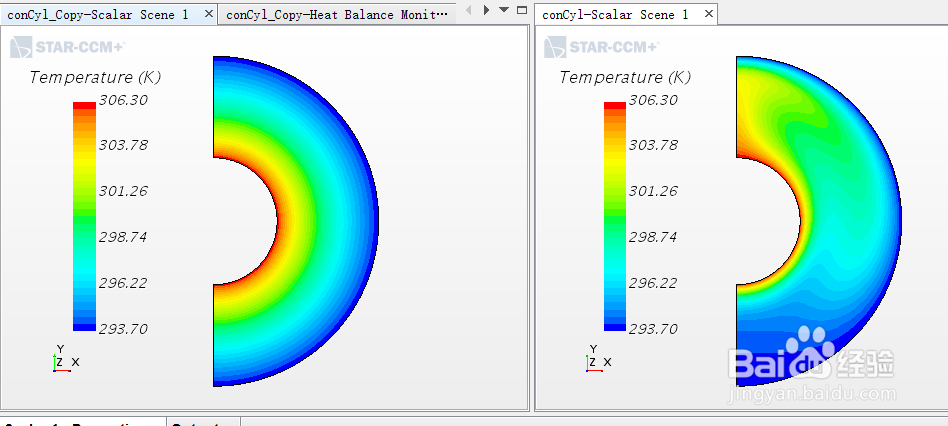

左键拖拽conCyl-Scalar Scene 1至窗口右侧，并列显示两次计算的温度和流速云图。显然，勾掉Gravity属性后，不再有由重力引起的浮升流动现象，空气不再流动，只在径向进行传热。

当量热导率系数1/3

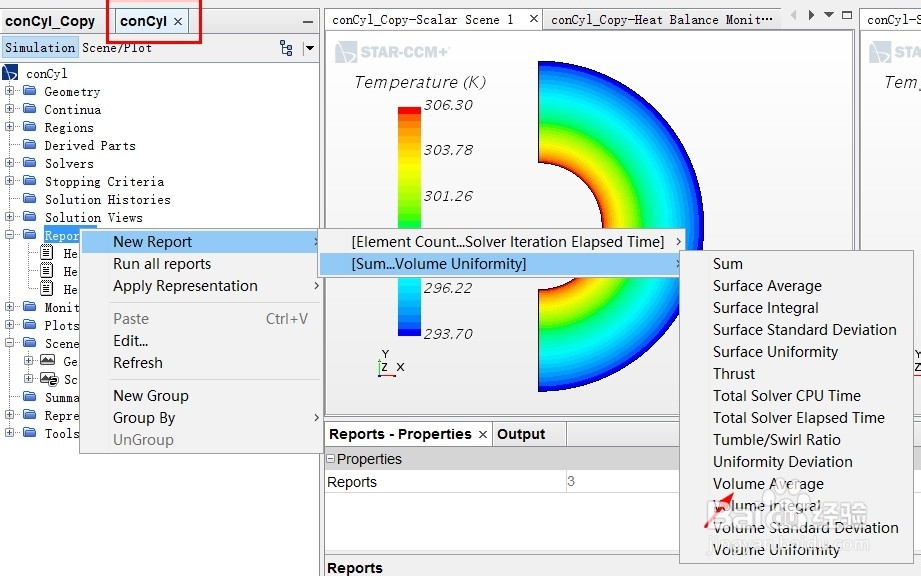

右键Reports选择New ReportVolume Average，重命名为k，Parts选择ConvectionCylinders，Field Function选择Thermal Conductivity。

2/3

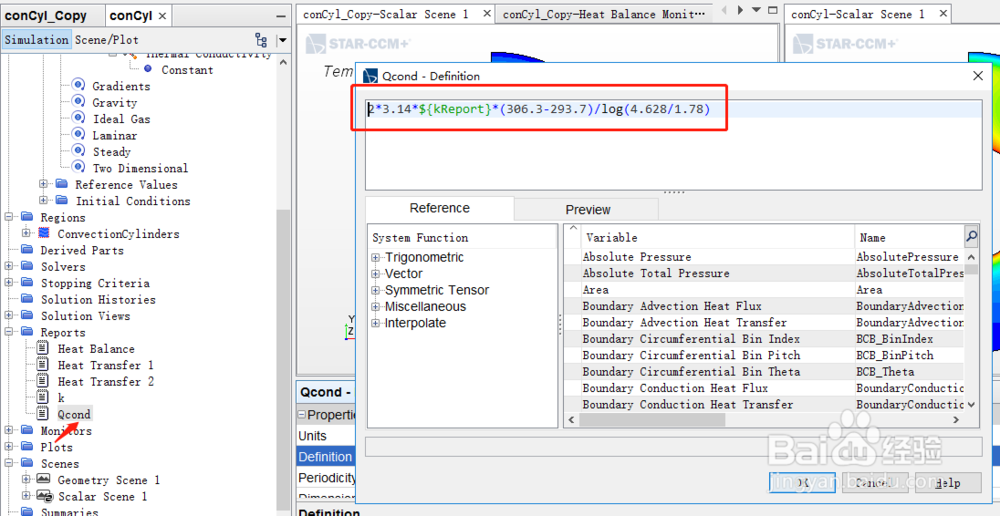

右键Reports选择New ReportExpression，重命名为Qcond，在Definition处输入圆筒壁导热量公式。

3/3

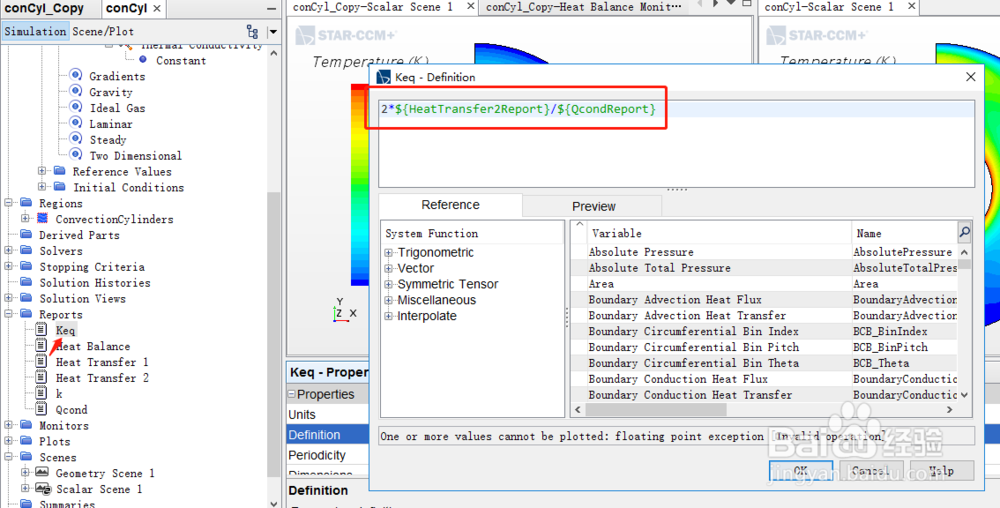

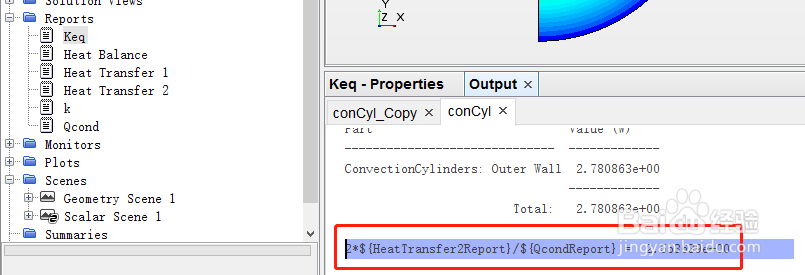

定义等效导热率系数，右键Reports选择New ReportExpression，重命名为Keq，在Definition处输入计算公式。运行Keq，在Output处查看结果为2.55，这说明在考虑自然对流传热时，比单纯的热传导传递的热量多2.55倍，自然对流有强化散热的效果。
