订阅Altium Designer 2016原理图库的制作教程
来源：网络收集 点击： 时间：2024-02-29【导读】：
有时候原理图库需要自己画，画好后关联起来，下面讲讲怎么画原理图库工具/原料moreAltium Designer 2016方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
软件AD2016原理图库

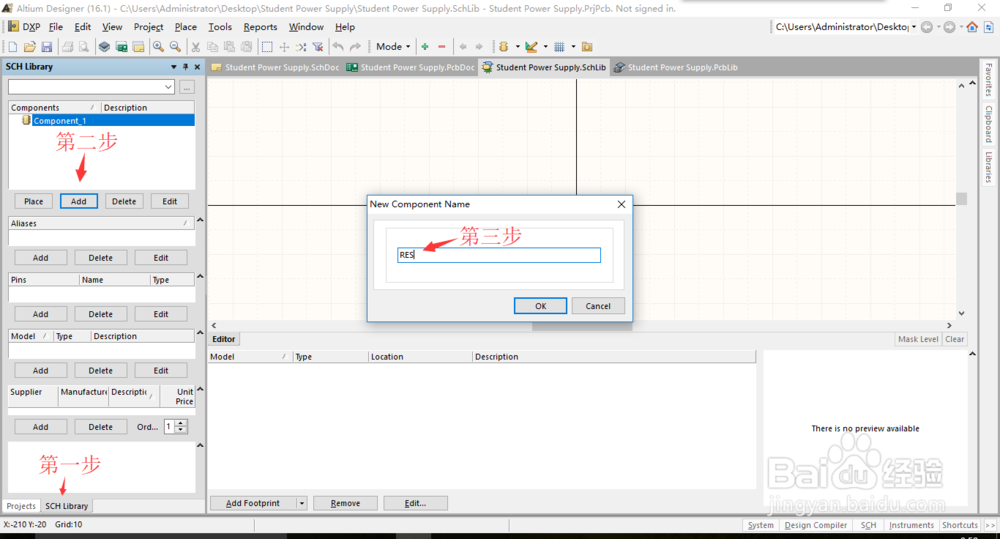

在自己的原理图库中点击左下角SCH library，弹出来的窗口中点击add，给要画的原理图元件打上名字
2/7原理图元件没尺寸要求，注意下形状差不多就行

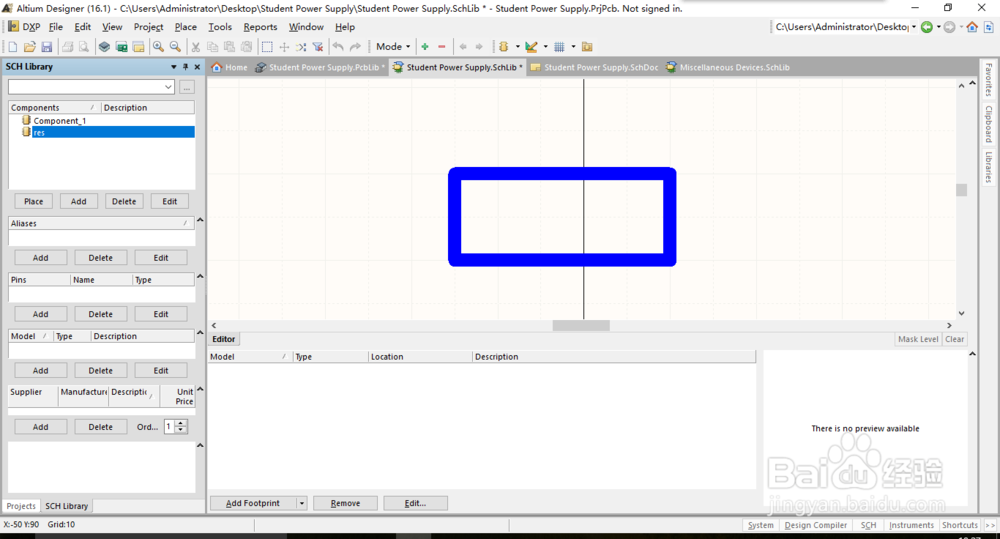

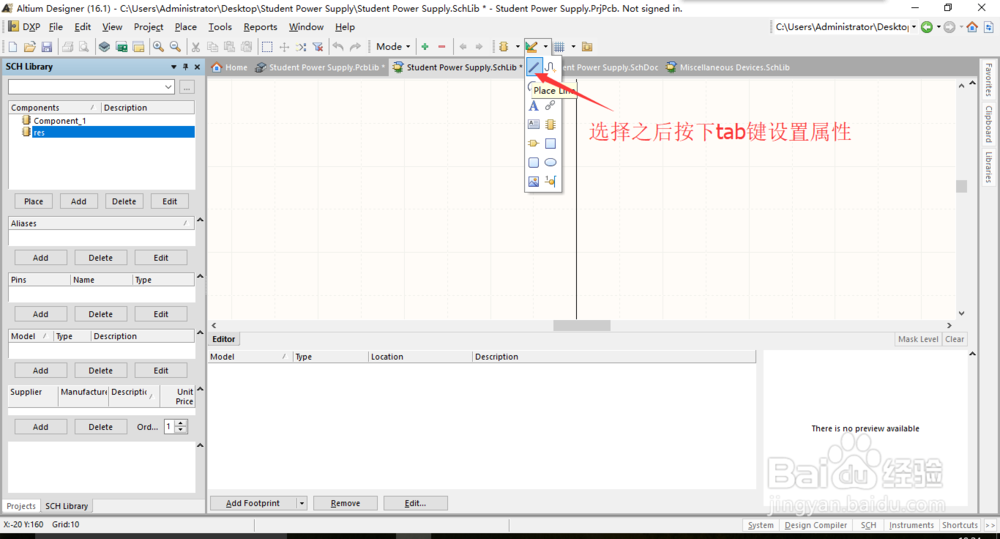

3/7设置完属性就画出跟下面形状差不多的长方形（颜色和线宽可以不同）

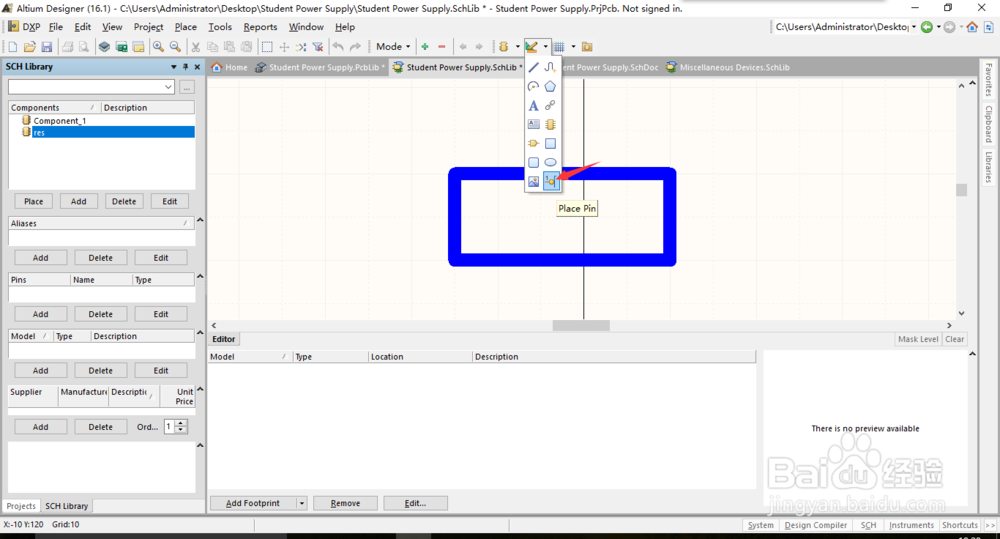

4/7画好边框之后就放置引脚（引脚序号的作用是为了跟PCB封装的焊盘序号对应，有了引脚才能关联PCB封装）

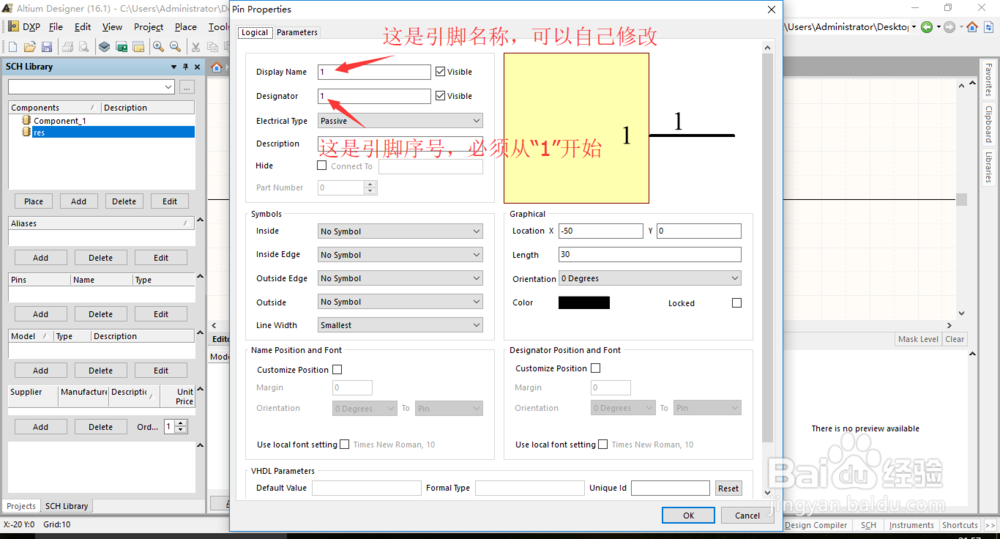

5/7然后按下tab键，将“Display Name”“Designator”都设置为1，OK

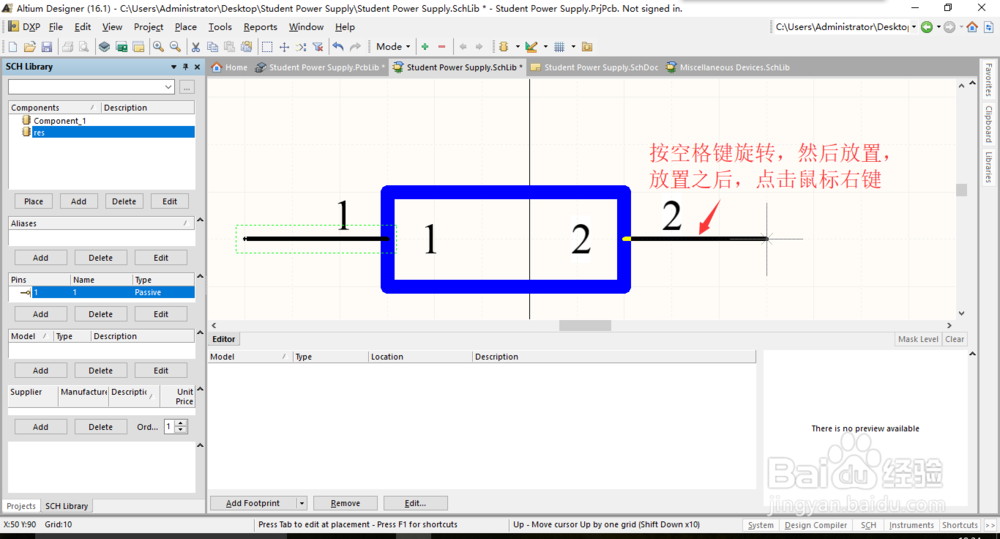

6/7“1”引脚放置完之后，出现了“2”引脚，按下空格键旋转，然后放在另一边，放置完成之后点击鼠标右键。

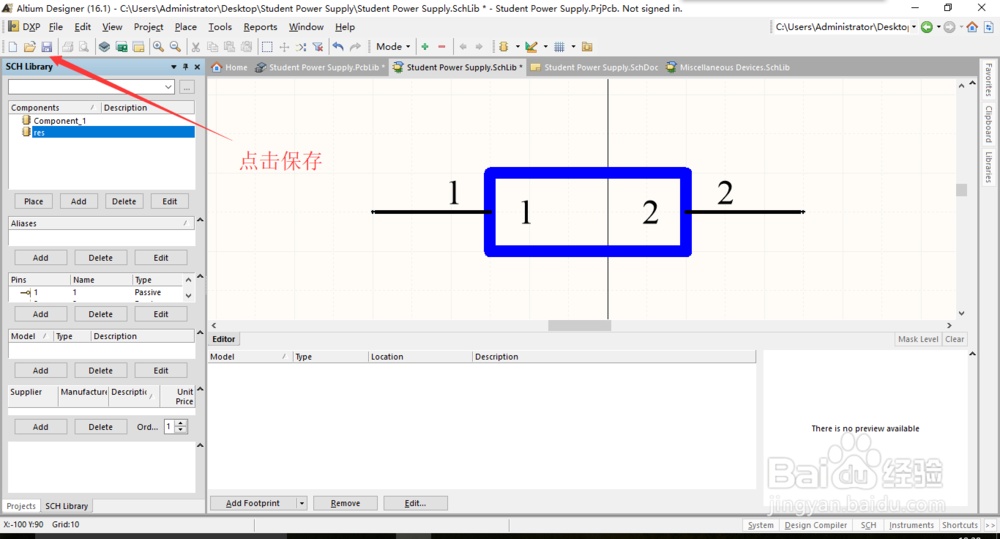

7/7然后保存
