订阅如何实现HART与MODBUS数据通信
来源：网络收集 点击： 时间：2024-02-29【导读】：
本文介绍如果实现HART仪表跟MODBUS RTU通讯工具/原料moreHTM-611电磁流量计OVATION方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

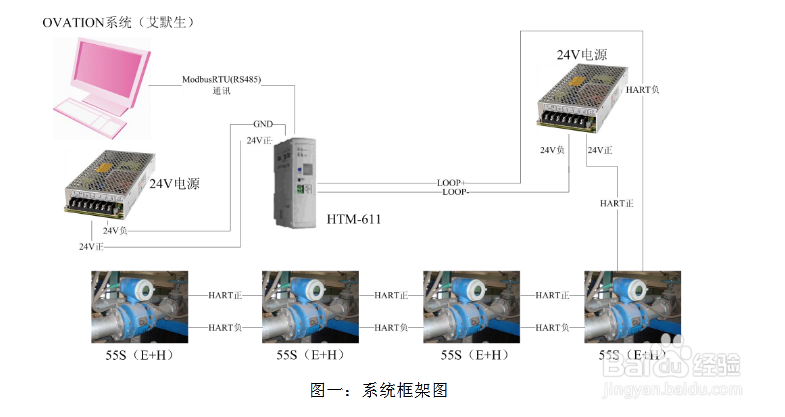

系统框架图如下
2/5HART可作为第一主站或第二主站；
支持1个HART通道，多点模式下使用网关内置电阻支持连接13台仪表，使用外部电阻（250Ω）支持连接15台仪表；
3/5支持HART单点工作模式或多点工作模式；
单点工作模式下，支持从站设备数据的突发操作；
支持HART协议所有命令；

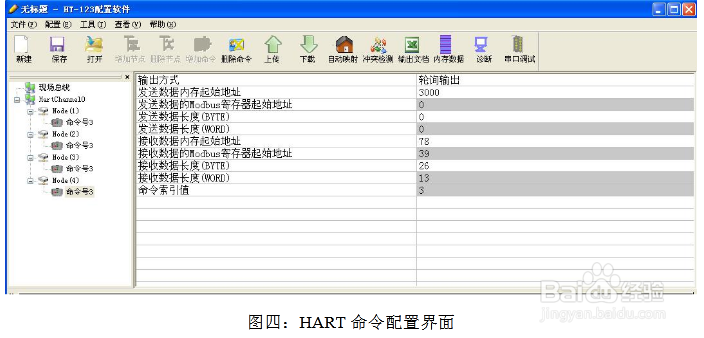

4/5每条HART命令可配置为逢变输出、轮询输出、初始化输出或不输出；
HART每通道最多支持128条用户命令，HART输出数据缓冲区高达1000字节，输入数据缓冲区高达1600字节；
可选择使用内部或外部采样电阻；
串口是RS-232、RS-485、RS-422可选，波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选；
5/5串口侧可配置为MODBUS从站，支持功能码：03H、04H、06H、10H；
MODBUS从站支持RTU和ASCII通信方式；
串口可配置为通用模式，能够与HART从站设备进行数据透明传输；
供电：24VDC(9V-30V)，80mA（24DC）；
工作环境温度：-20℃ ～ 60℃，相对湿度5%~95%（无凝露）；
外形尺寸：25mm（宽）*100mm（高）*90mm（深）；
安装：35mm导轨；
防护等级：IP20；
注意事项确保软件配置正确
确保网络正常
