该经验给大家分享一篇SolidWorks参数化设计蜗杆的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1/16分步阅读

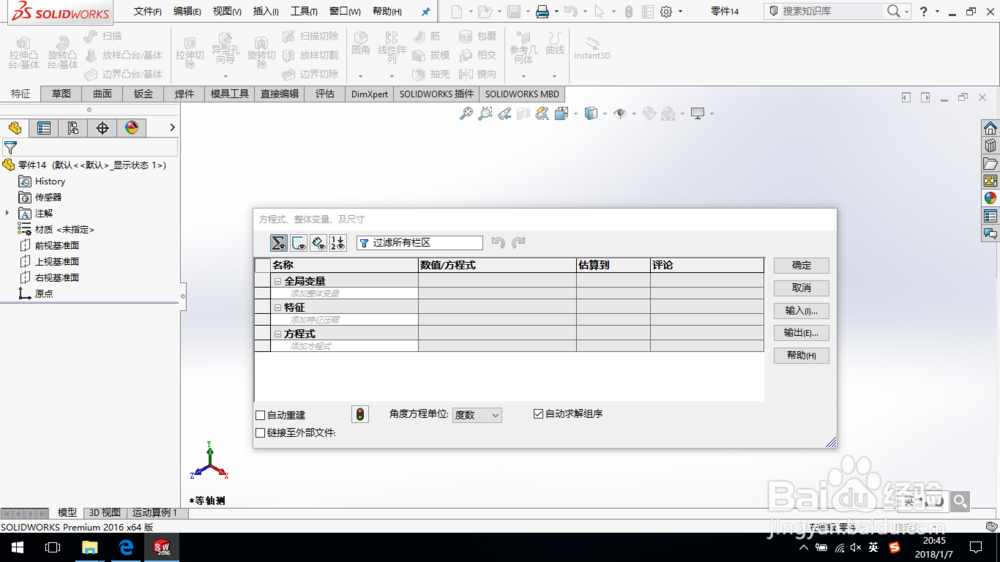

打开SolidWorks，新建一个零件模型。单击“工具—方程式”命令。

2/16

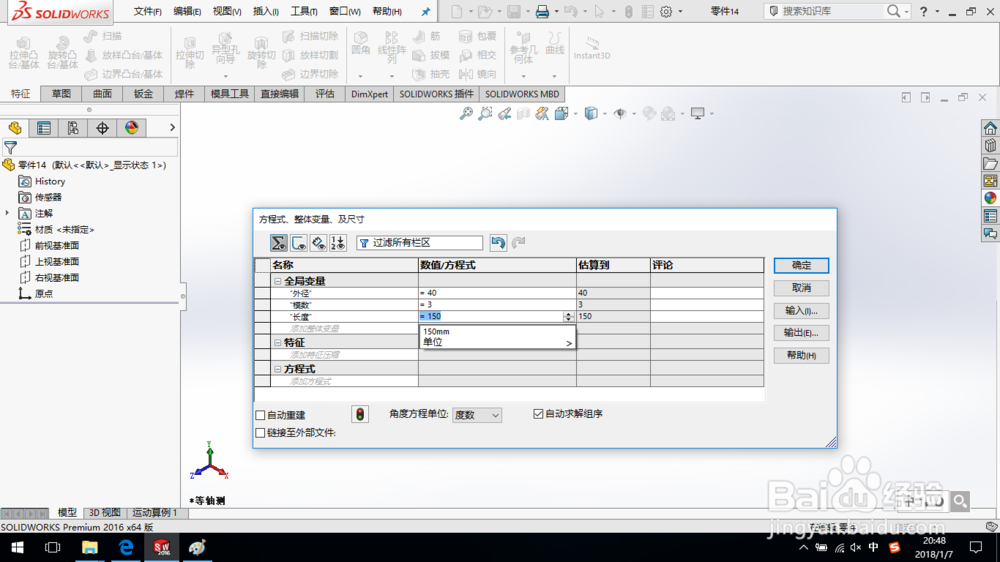

在“全局变量”下创建3个方程式：

外径=40；

模数=3；

长度=150。

如图所示。

3/16

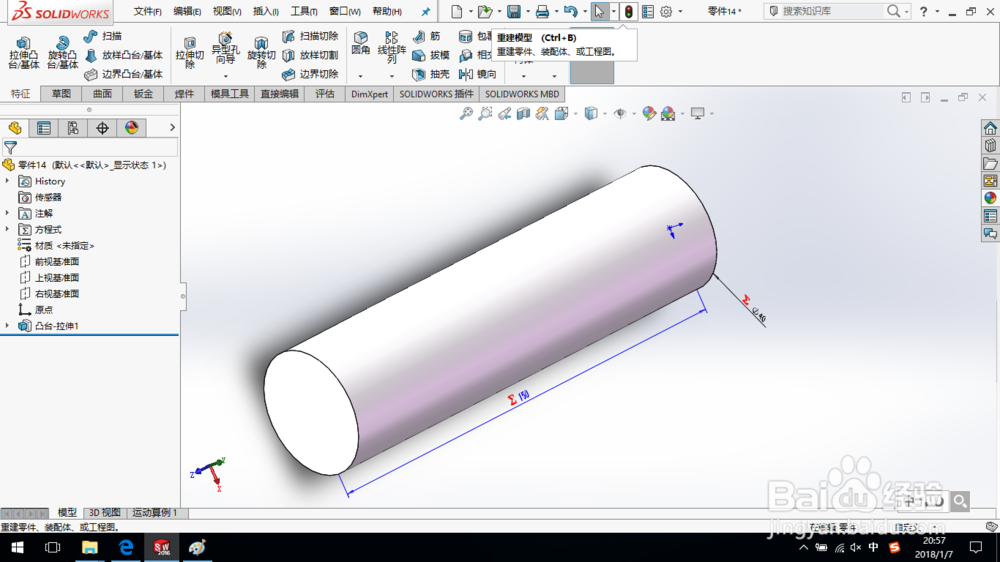

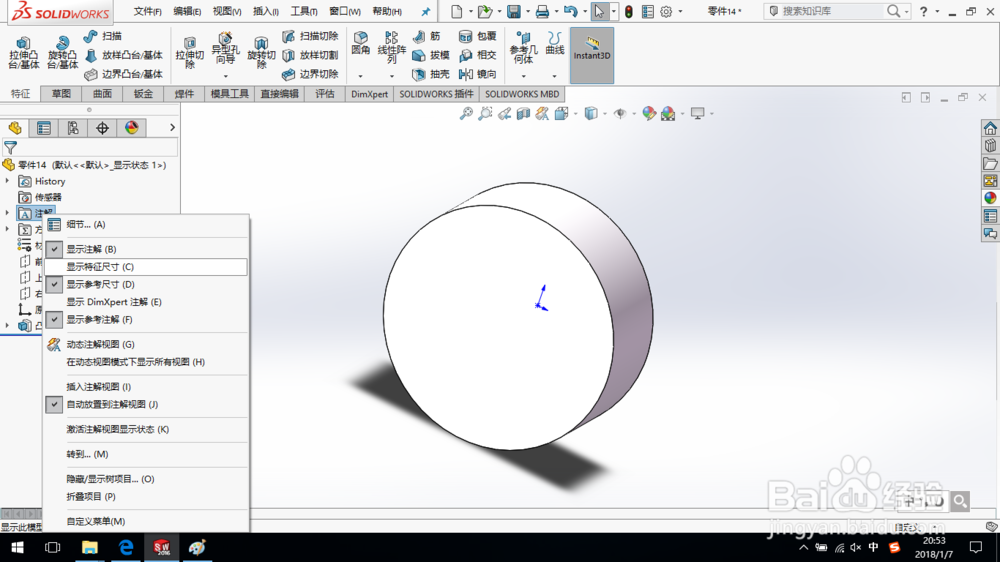

创建凸台拉伸1，如图所示。右击“注解”显示特征尺寸。

4/16

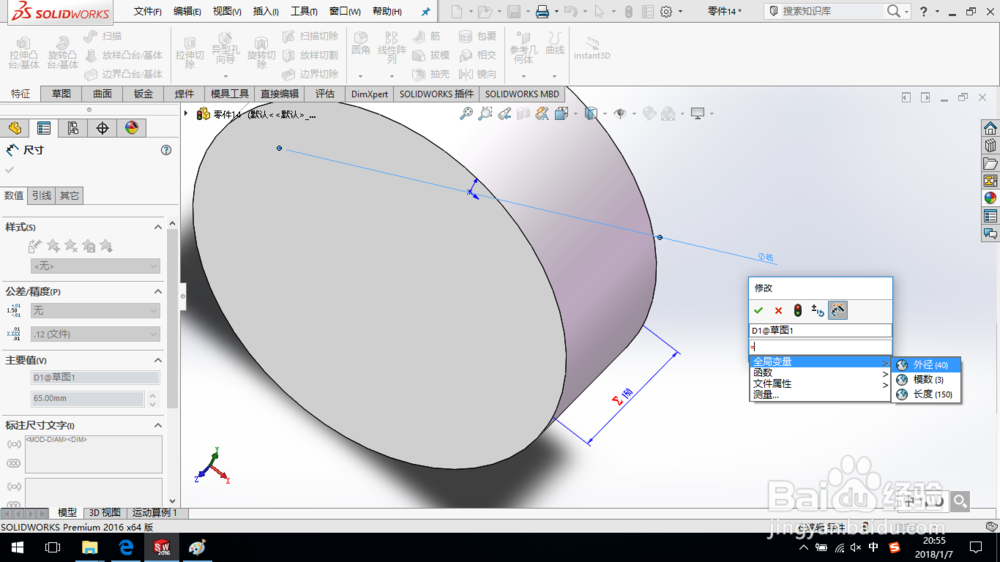

链接模型尺寸：

将圆柱的长度尺寸链接到全局变量的“长度”；

将圆柱的直径尺寸链接到全局变量的“外径”。

如图所示。

5/16

单击“重建模型”按钮，模型重建至链接到全局变量的尺寸。

6/16

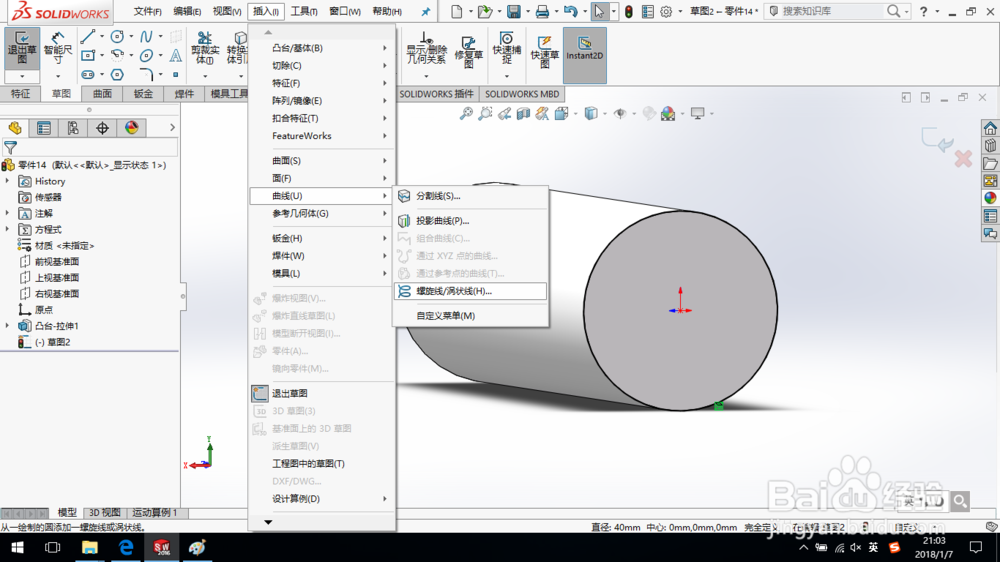

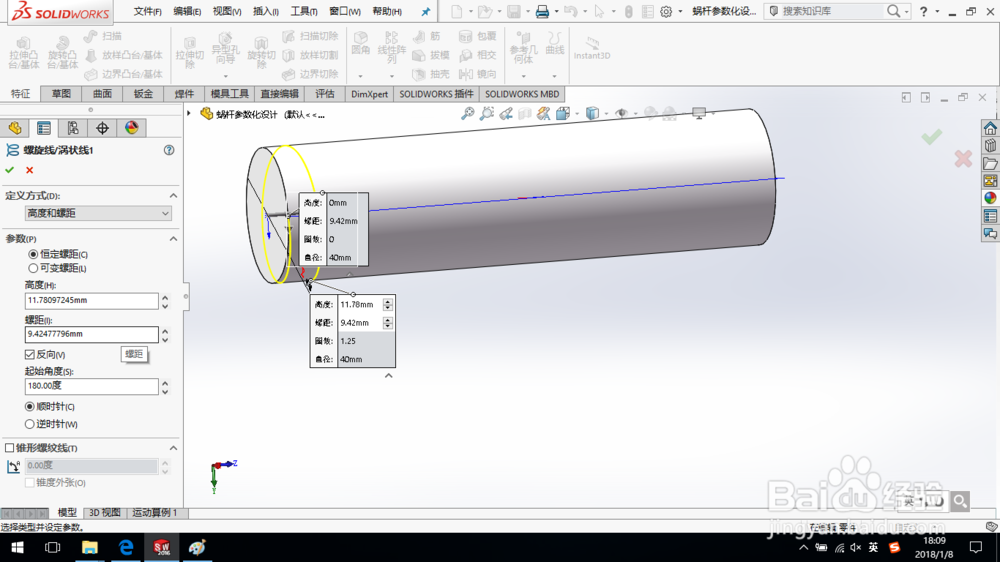

创建螺旋线：

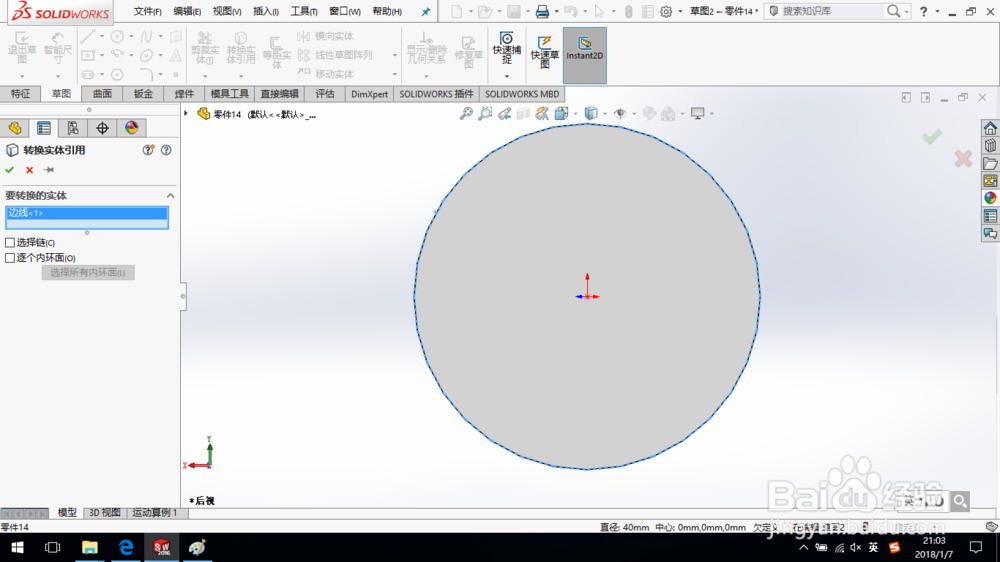

圆柱端面创建草图，转换实体引用；

插入螺旋线，注意方式选择“螺距和高度”，单击确定。

7/16

双击尺寸40，输入表达式，如图所示。

8/16

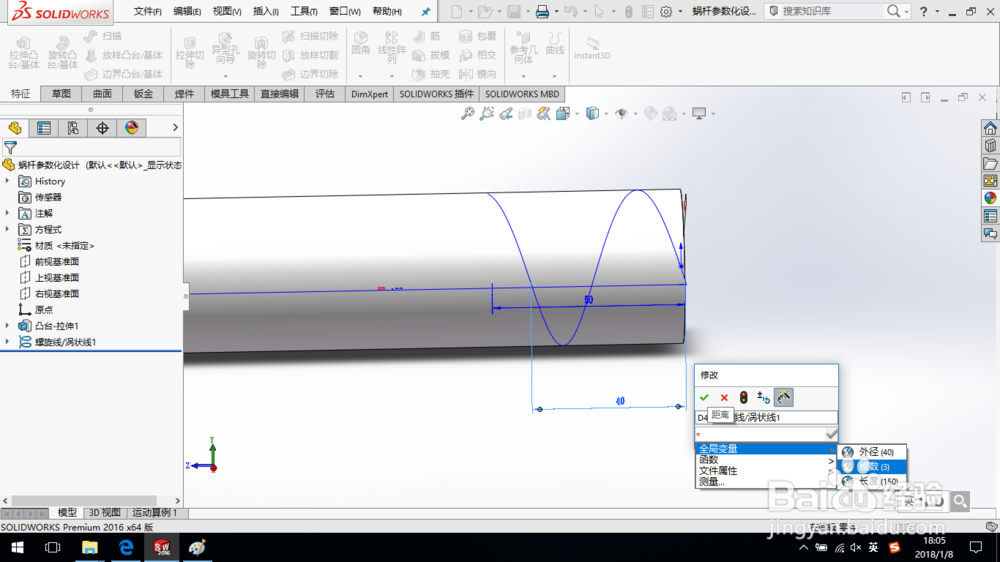

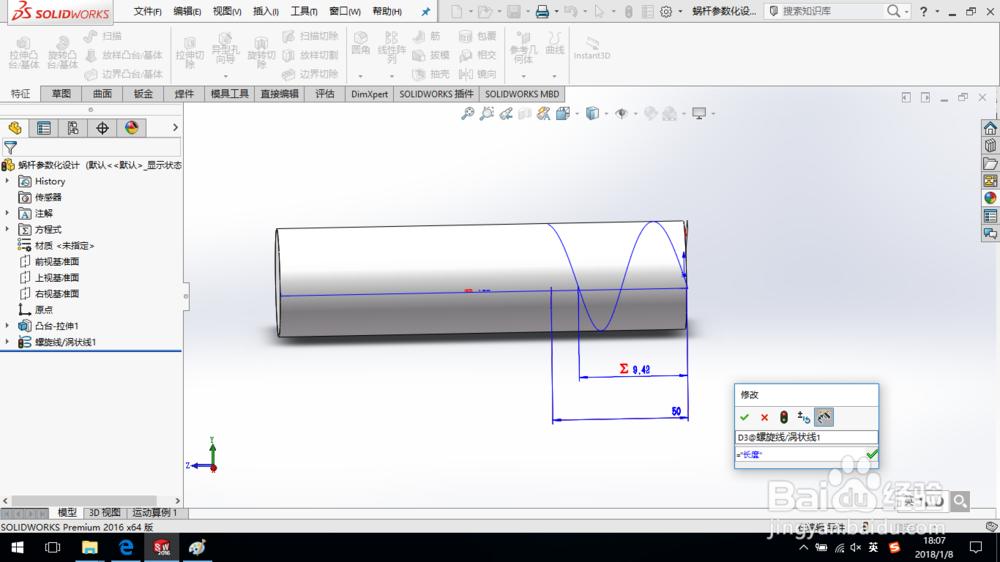

双击尺寸50，选择全局变量的长度。单击重建模型。

9/16

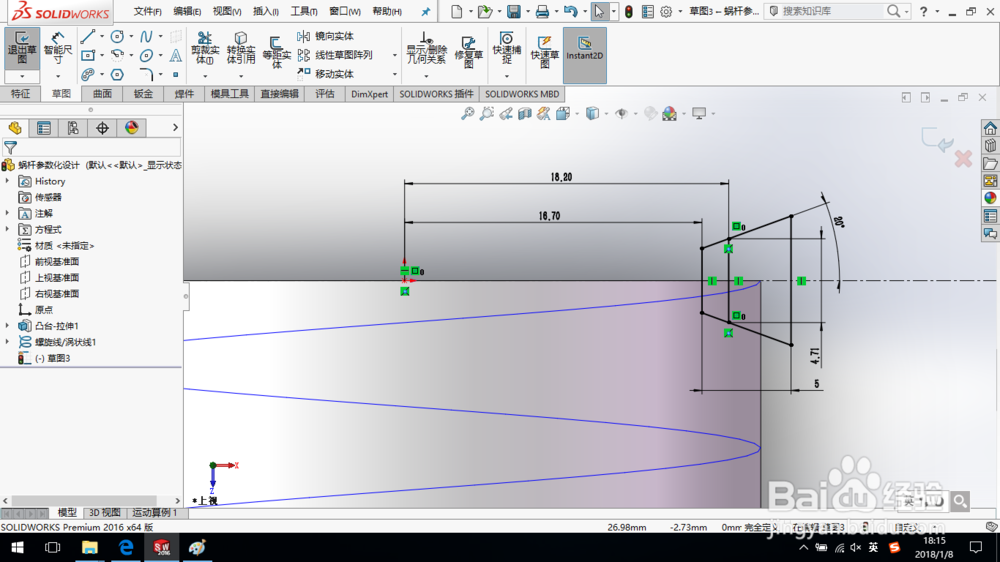

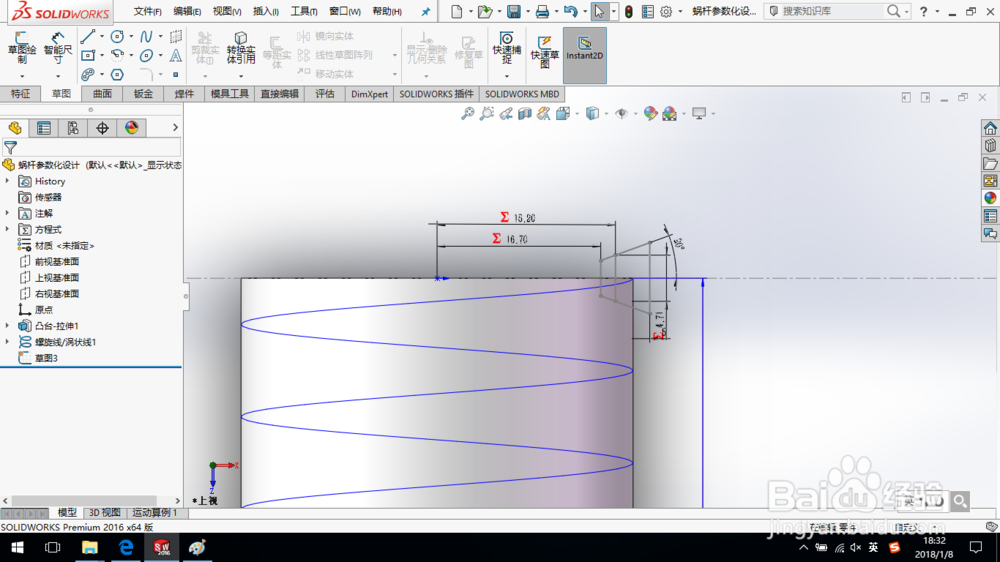

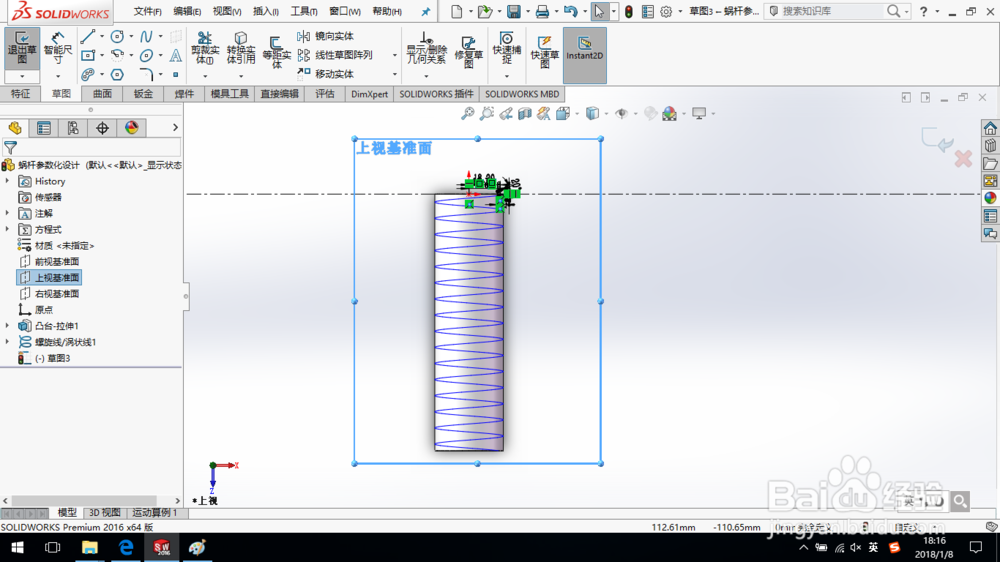

在上视基准面上绘制如图所示草图。

10/16

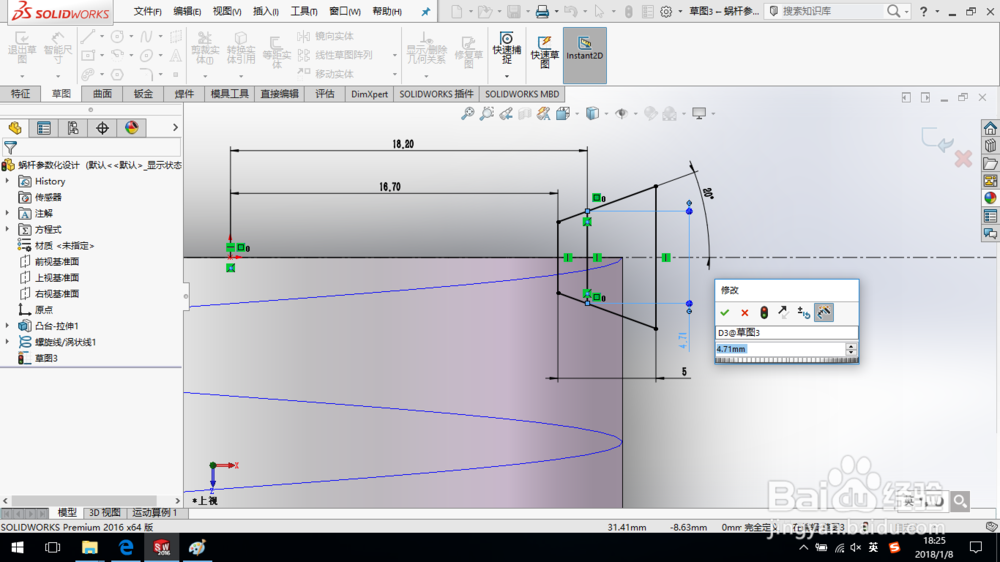

双击尺寸4.71，输入表达式，如图所示。

11/16

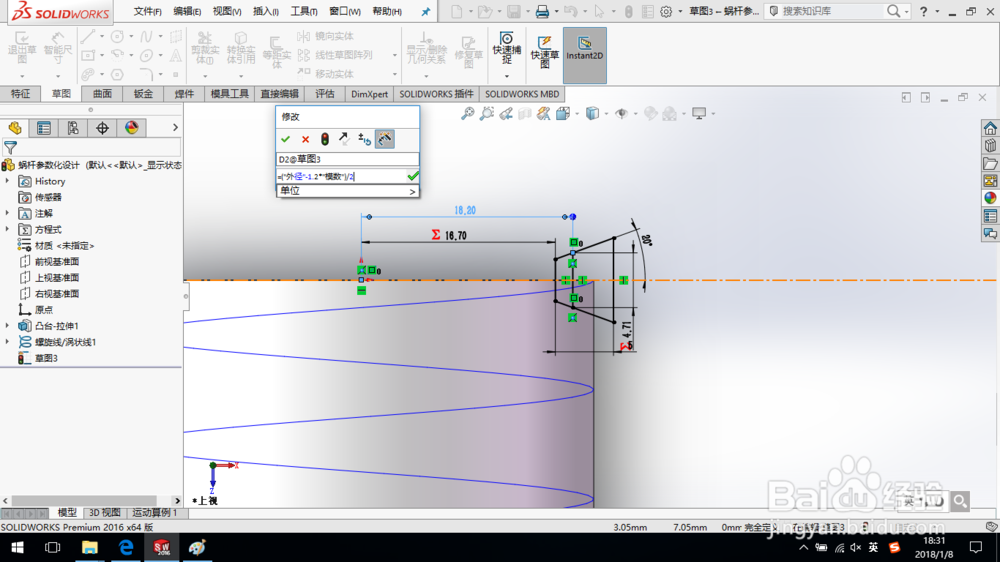

双击尺寸16.7，输入表达式，如图所示。

12/16

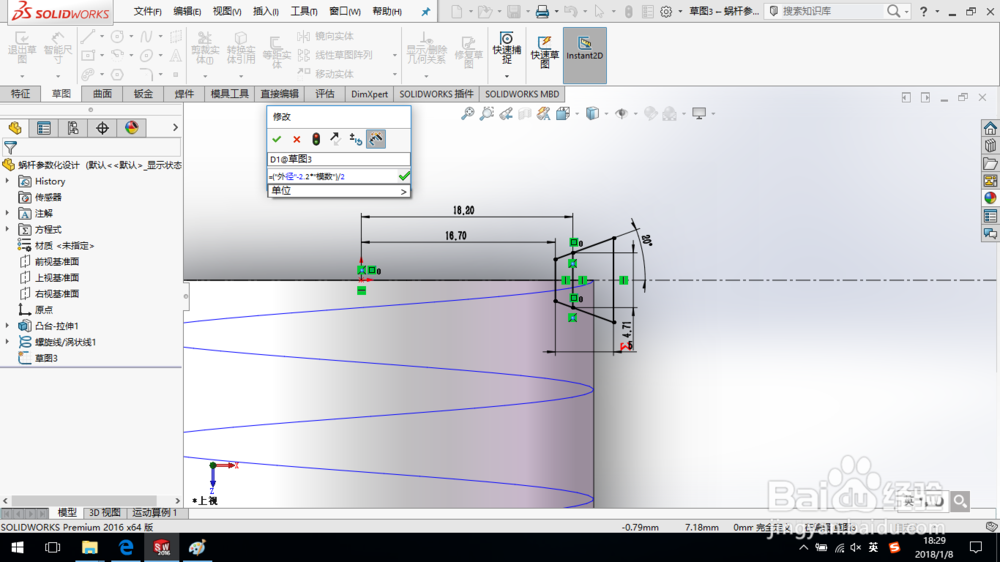

双击尺寸18.2，输入表达式，如图所示。

13/16

单击重建模型，退出草图。

14/16

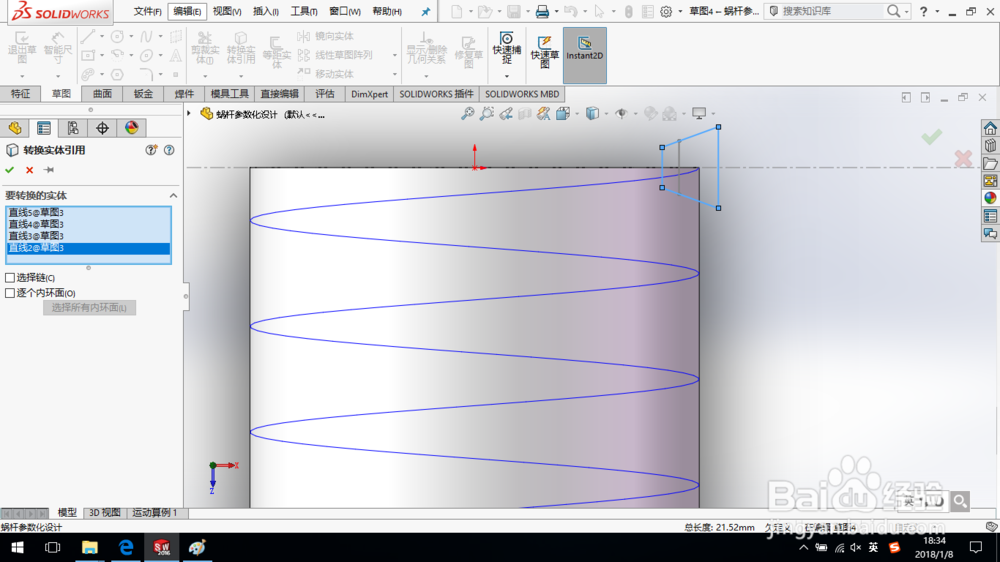

再次绘制草图，选择上视基准面，转换实体引用，如图所示。

15/16

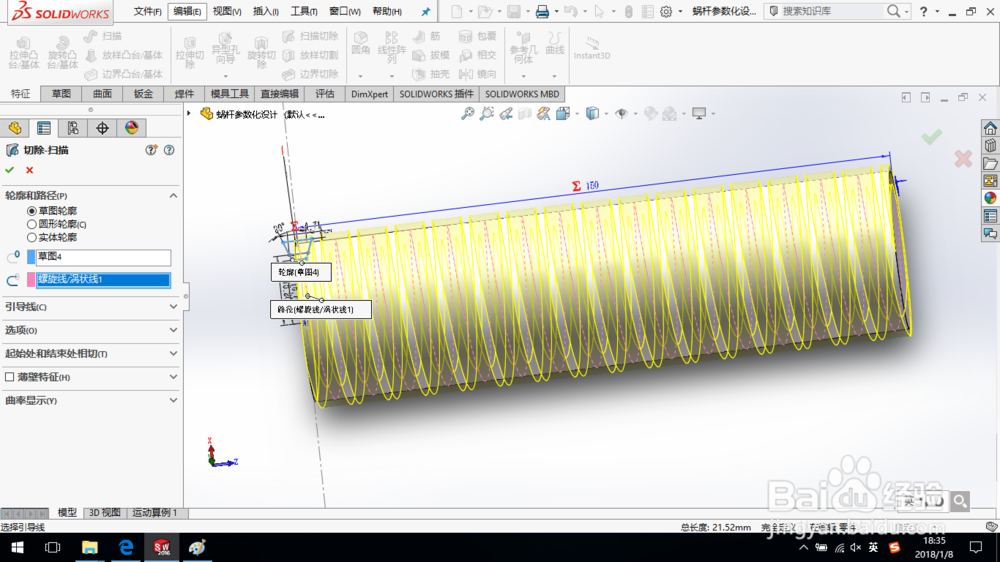

单击特征，扫描切除，创建切除-扫描1，如图所示。

16/16

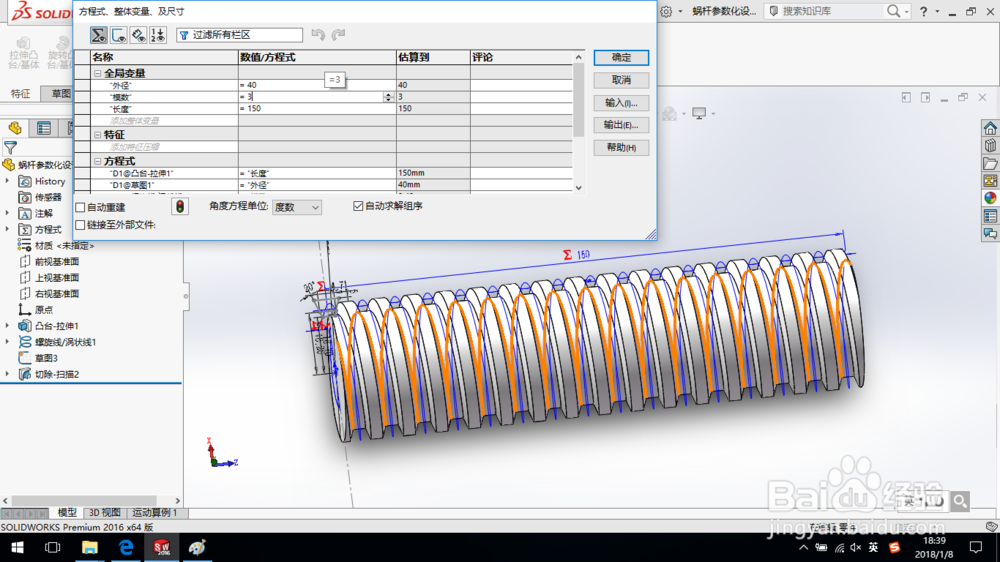

在方程式中更改参数，模型会发生相应的变化。

至此，完成蜗杆的参数化设计，保存模型。

注意事项

有问题可以留言。
