Altium designer是protel的升级版本，不能直接打开protel的工程文件，但是可以通过导入向导将protel的PCB或原理图文件或整个工程导入到Altium designer中。那么如何将将protel工程文件导入Altium designer中？工具/原料moreAltium designer14方法/步骤1/6分步阅读

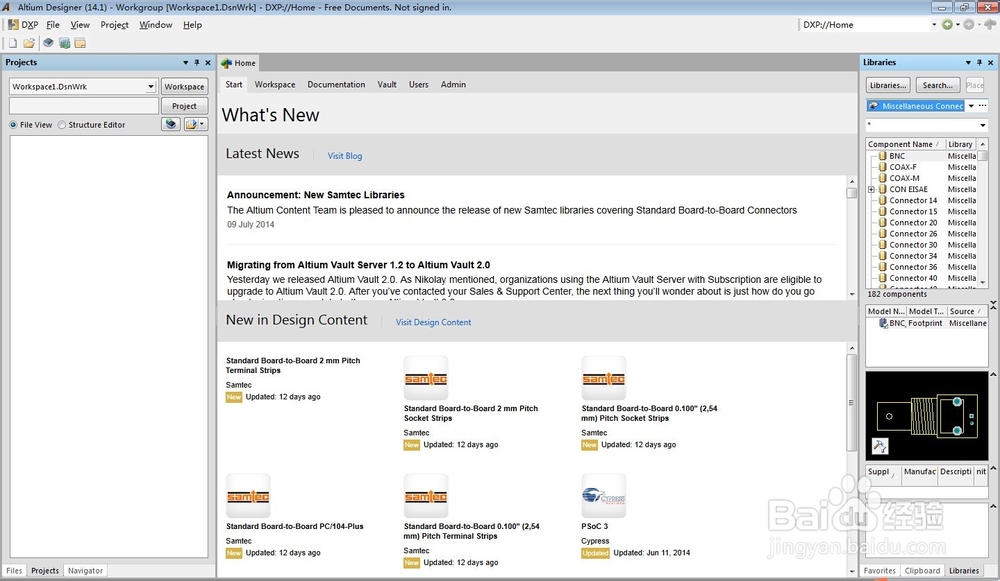

启动软件。双击桌面Altium designer快捷方式，打开软件。

2/6

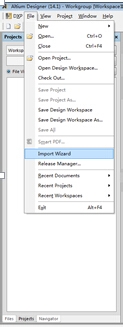

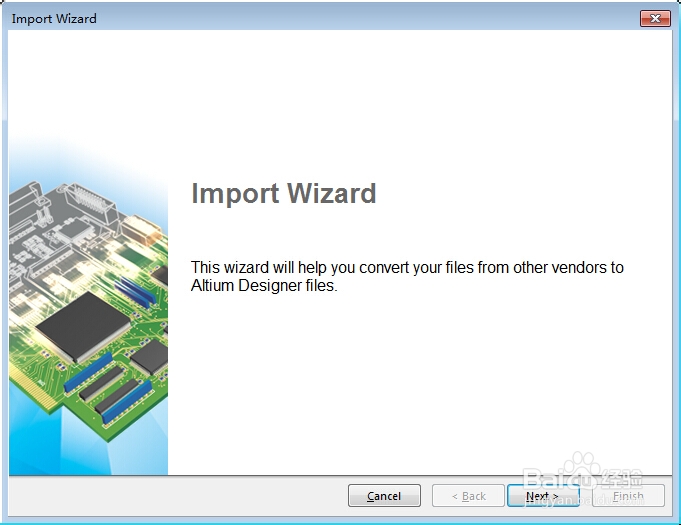

导入工程文件。文件（file）——导入向导（import wizard），打开向导。

3/6

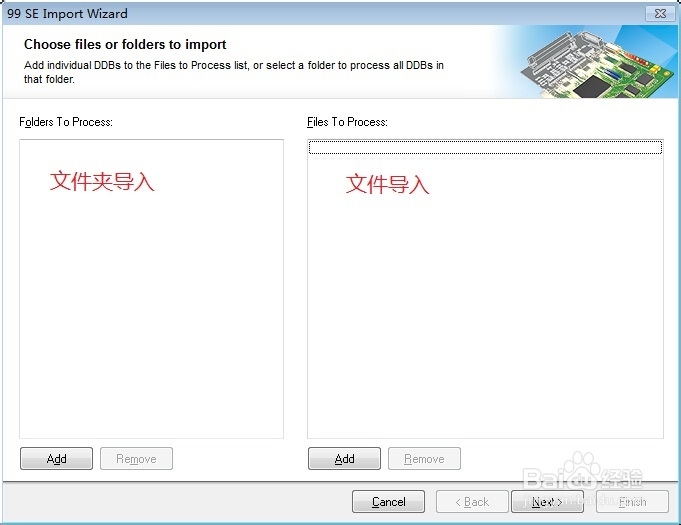

点NEXT，选择导入的文件类型，可以看到Altium designer支持导入的文件类型有protel的，有orcad类型的，有PADS等类型，这里选protel99se。点ENXT，选择文件或文件夹。文件夹导入是导入整个文件夹里面的文件，文件导入是导入单个文件，可以是工程文件，也可以是单个PCB文件，原理图文件等。此处需要导入整个protel99se的DDB工程文件，所以选择文件导入。

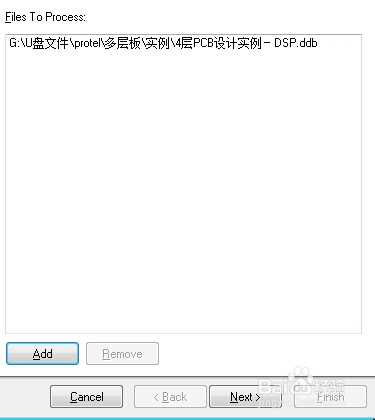

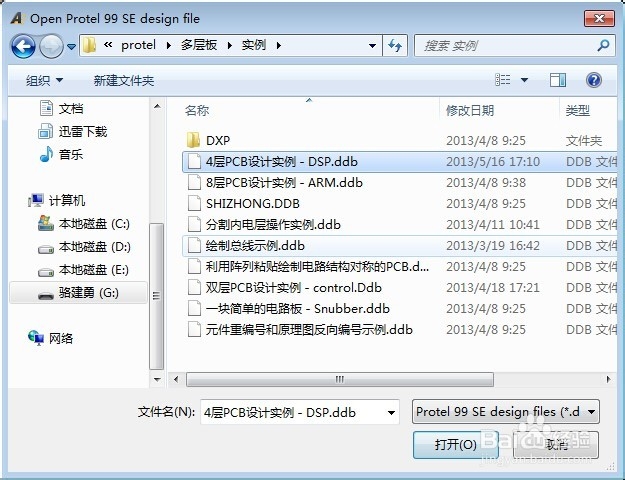

点文件导入add，添加工程文件，选择好文件后点打开，即完成文件添加。

4/6

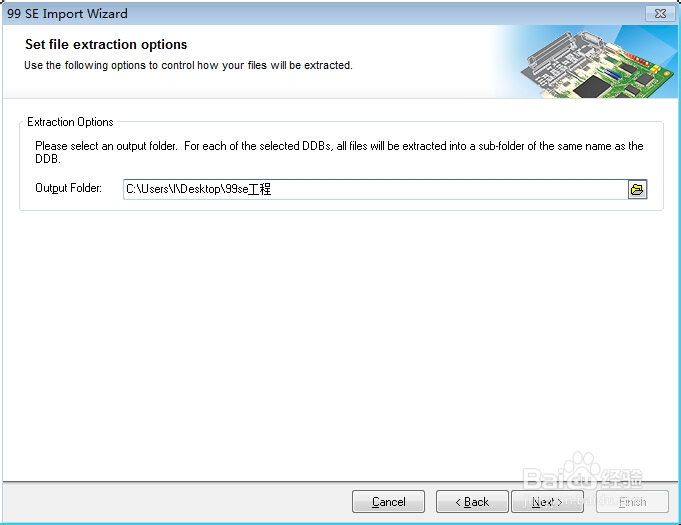

点NEXT，选择一个输出文件夹，若没有可在指定的路径下新建一个文件夹，名称自定。

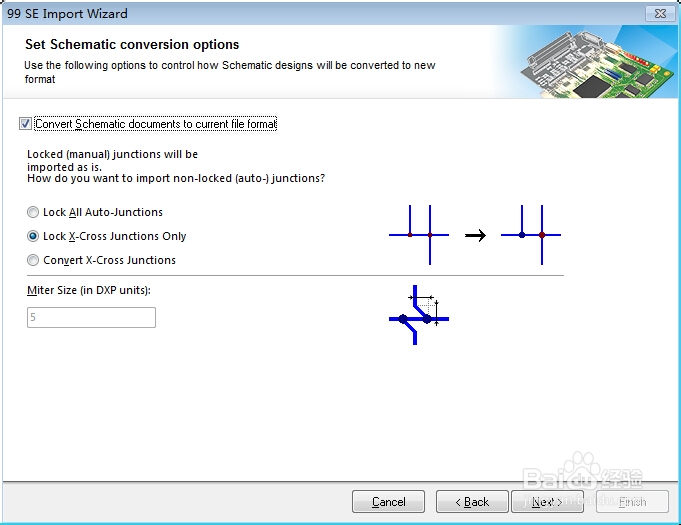

点NEXT，原理图转换选项，可以默认；

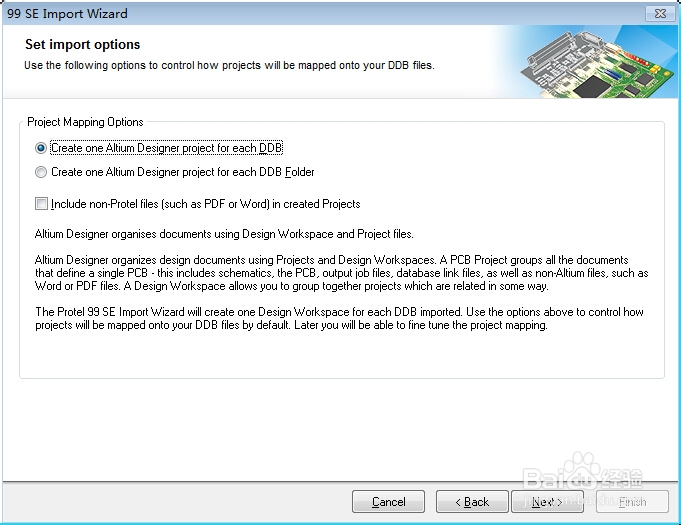

点NEXT，设置输出选项，第一项是为每一个DDB文件创建一个Altium designer工程，第二个选项是为每一个DDB文件夹创建一个Altium designer工程。此处选第一项。

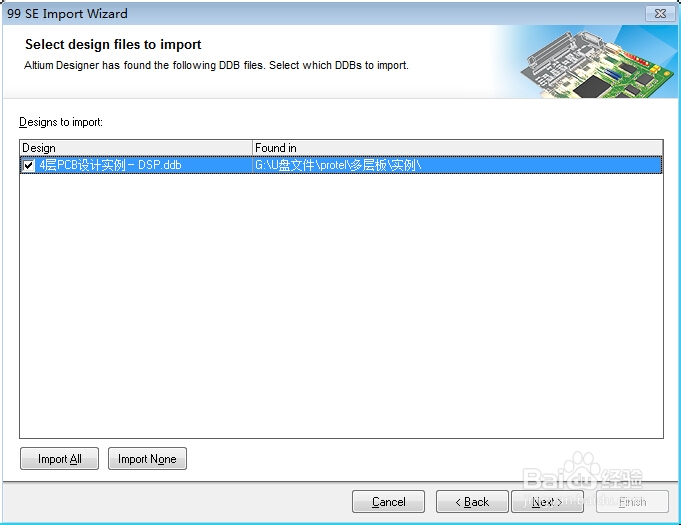

点NEXT，选择的导入的设计文件。

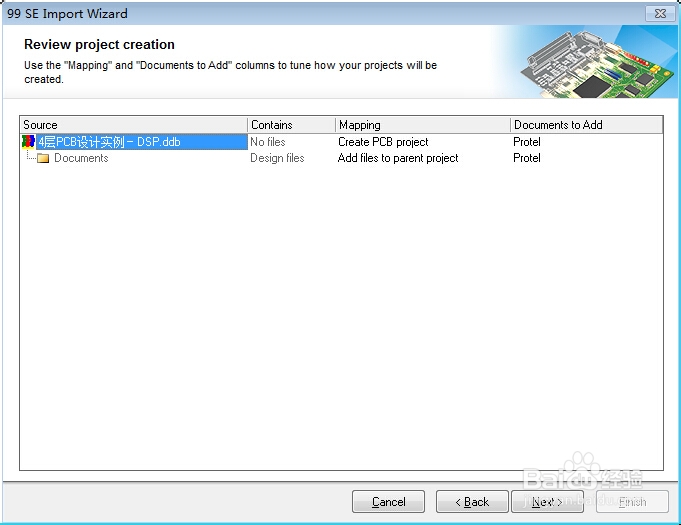

点NEXT，工程创建预览图示。

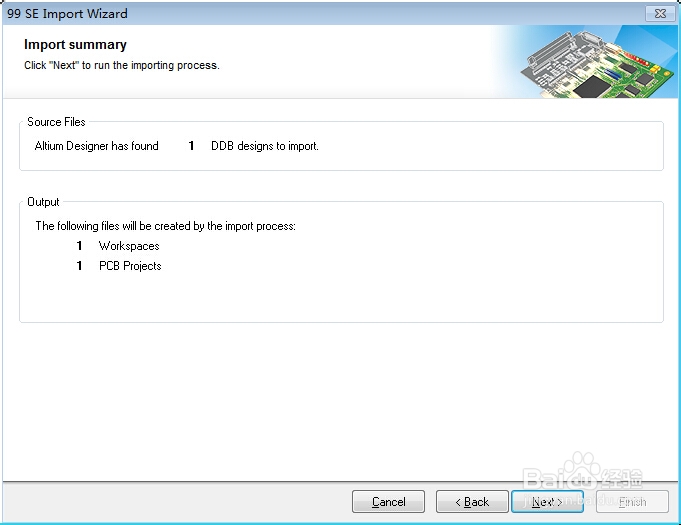

点NEXT，导入总结。

5/6

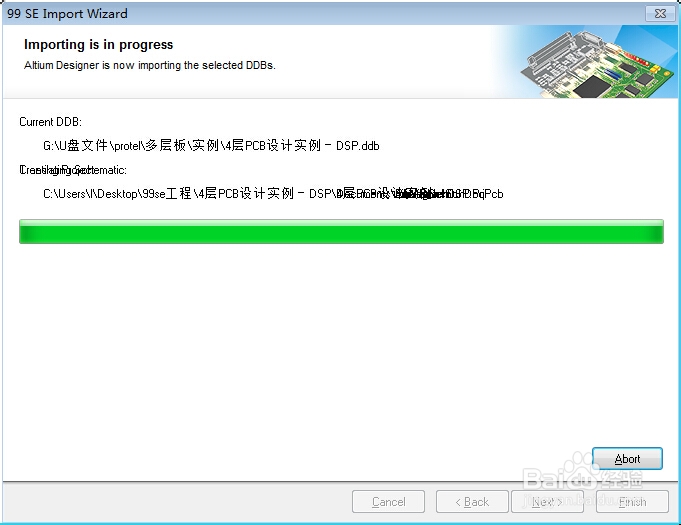

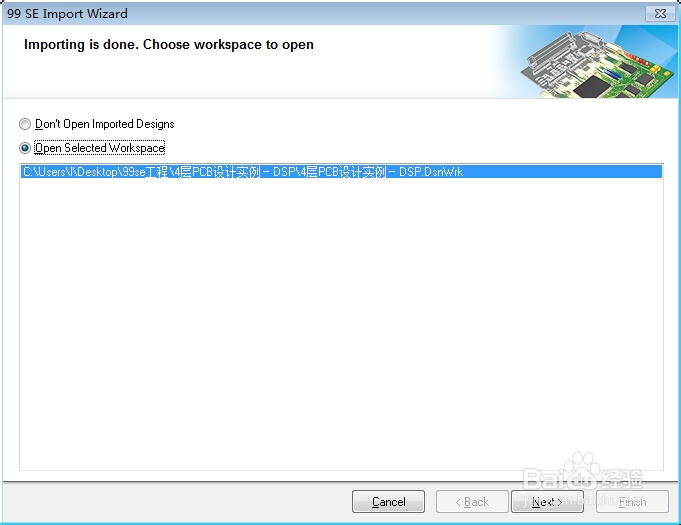

点NEXT后，开始导入工程文件。导入完成后，出现完成窗口。

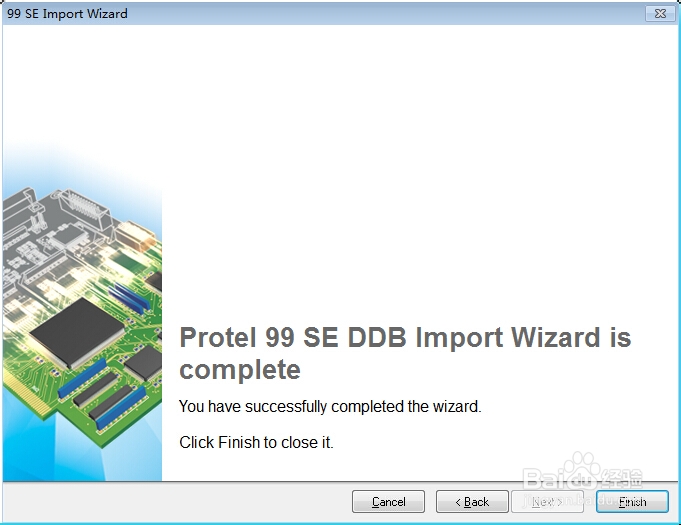

点NEXT，点finish，完成导入。

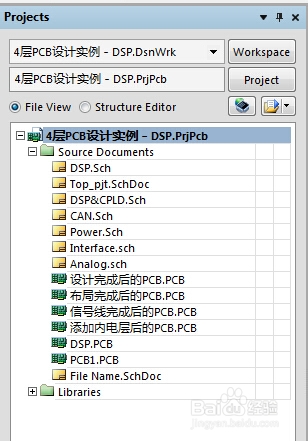

导入成功后的工程文件在左侧工程下，如图。

6/6

至此，整个protel工程文件导入成功。
