本篇分享几种常用的solidworks画压缩弹簧的方法。重点在于提供solidworks一些画法的思路。工具/原料moresolidworks方法1：螺旋线扫描法1/5分步阅读

【插入】→【曲线】→【螺旋线】

2/5

选择上视基准面，以原点为圆心，草绘圆，圆的直径即弹簧的中径。

草绘完成后，点右上角退出草绘进入下一步。

3/5

本步骤为螺旋线的生成设置。

“定义方式”选择“高度与圈数”（有多个选项，建议逐个尝试看下结果）；

“高度”给出设计值，该高度即为弹簧的高度（严格来说是弹簧高度减去弹簧丝径）；

再依次设置“圈数”“起始角度”“顺/逆时针”。

确定，即可生成螺旋线。

4/5

草绘弹簧丝截面圆。

选择前视基准面，以螺旋线起点为圆心，草绘圆，圆大小即弹簧丝径。

5/5

扫描得出弹簧。

【插入】→【凸台/基体】→【扫描】，以草绘圆为轮廓，螺旋线为路径。

方法2：轴线扭转法1/3

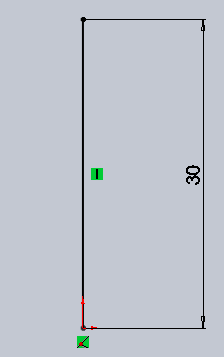

选择前视基准面，以原点为起点，草绘竖直线。

线长即弹簧高度（严格来说是弹簧高度减去弹簧丝径）。

2/3

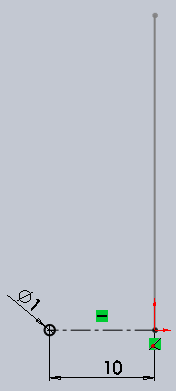

同样在前视基准面，草绘弹簧截面圆，圆心与原点相水平。

草绘圆直径即弹簧丝径，圆心与原点距离即弹簧中径的一半。

注意：草绘圆与竖直线为两个分开的草绘，不要画在了一个草绘图里面！

3/3

扫描得出弹簧。

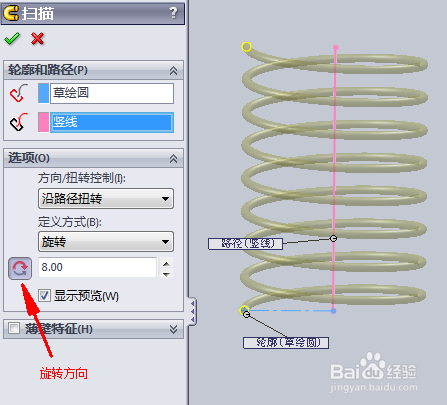

插入扫描，轮廓选择草绘圆，路径选择竖直线，打开“选项”界面卡。

“方向/扭转控制”选择“沿路径扭转”，“定义方式”选择“旋转”，设置好扭转方向及圈数，即可扫描得出弹簧。

方法3：交叉曲线扫描法1/6

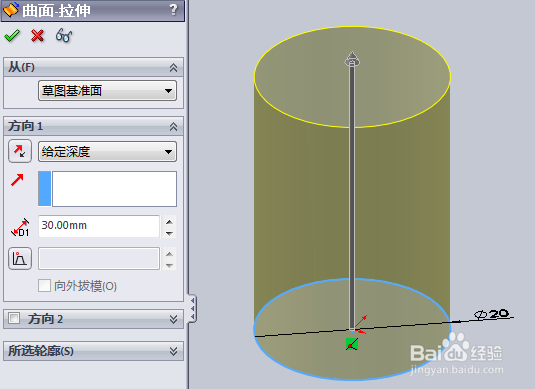

【插入】→【曲面】→【拉伸曲面】，在上视基准面上，以原点为圆心，草绘圆，然后拉伸成曲面。

圆的直径即弹簧的中径，曲面拉伸高度即弹簧高度。

2/6

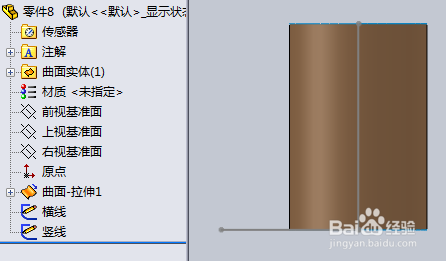

在前视基准面上，做两个草绘。

草绘一条横线，过原点水平线，长度大于圆环曲面半径；

草绘一条竖线，原点为起点，高度与拉伸曲面相等。

注意：横线与竖线分别为两个草绘，不能在同一个草绘中。

3/6

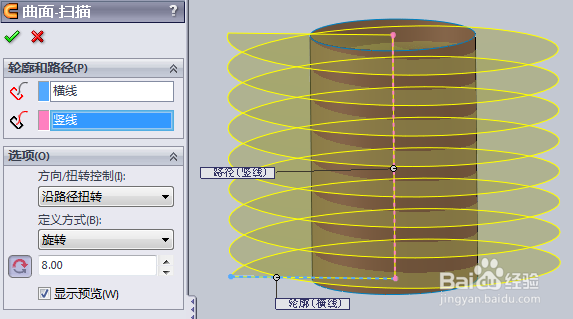

【插入】→【曲面】→【扫描曲面】

参照方法2，以横线为轮廓，竖线为路径，扭转扫描得出螺旋形曲面。

4/6

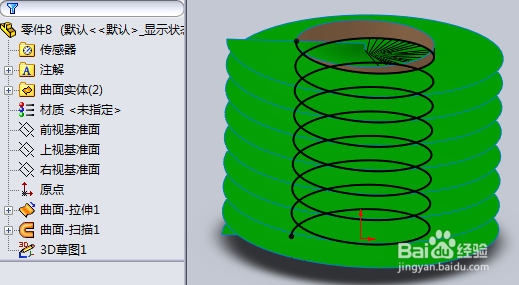

选择圆环曲面与螺旋形曲面，点击【工具】→【草绘工具】→【交叉曲线】，得到螺旋线。

5/6

隐藏之前画的圆环曲面与螺旋曲面，显示出螺旋线。

到这里，接下来的操作就同方法1啦，螺旋线扫描画弹簧。

6/6

交叉曲线扫描画弹簧，看似复杂，实际上提供了一种思路，许多异形弹簧就可以采用这种方法画出，如下面引用的经验中，塔形弹簧与矩形弹簧的画法。

注意事项

重点在于思路的理解，如有帮助，请随手点个支持，感谢~

更多solidworks其他作图方法，请关注作者其他经验介绍~
