本文主要分享在Proe与Creo软件工程图模块中尺寸公差选项呈灰色（未激活状态）时，通过配置选项来永久解决的方法。工具/原料moreCreoproe问题及解决方法步骤1/5分步阅读

工程图环境下尺寸公差选项呈灰色状态，无法编辑定义尺寸公差的表现形式

2/5

在工程图操作环境中，文件--准备--绘图属性--详细信息更改项，进入工程图配置选项编辑环境

3/5

在配置选项搜索框中查找选项：tol_display，其值输入为：yes

4/5

添加选项后，在配置编辑器窗口中可以查看到修改项呈高亮显示，修改完成之后注意保存配置文件：活动绘图.dtl

5/5

修改完成，即可在工程图中修改/编辑公差

如上操作完成还不可激活，需继续添加如下操作1/2

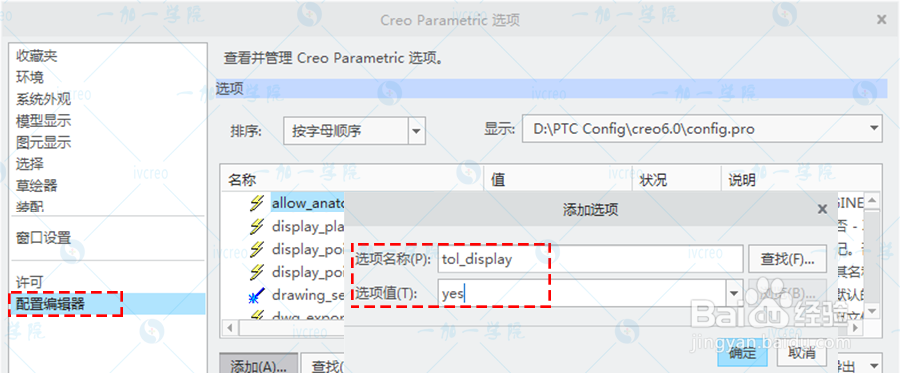

文件--选项--配置编辑器，继续设置软件config配置选项：tol_display，其值输入为：yes

2/2

导出config.pro配置文件至软件起始目录位置
