订阅使用CAD绘制光中继器
来源：网络收集 点击： 时间：2024-03-01【导读】：
介绍使用CAD绘制光中继器图块的具体步骤。工具/原料moreCAD2017方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
通信制图CAD制图光中继器

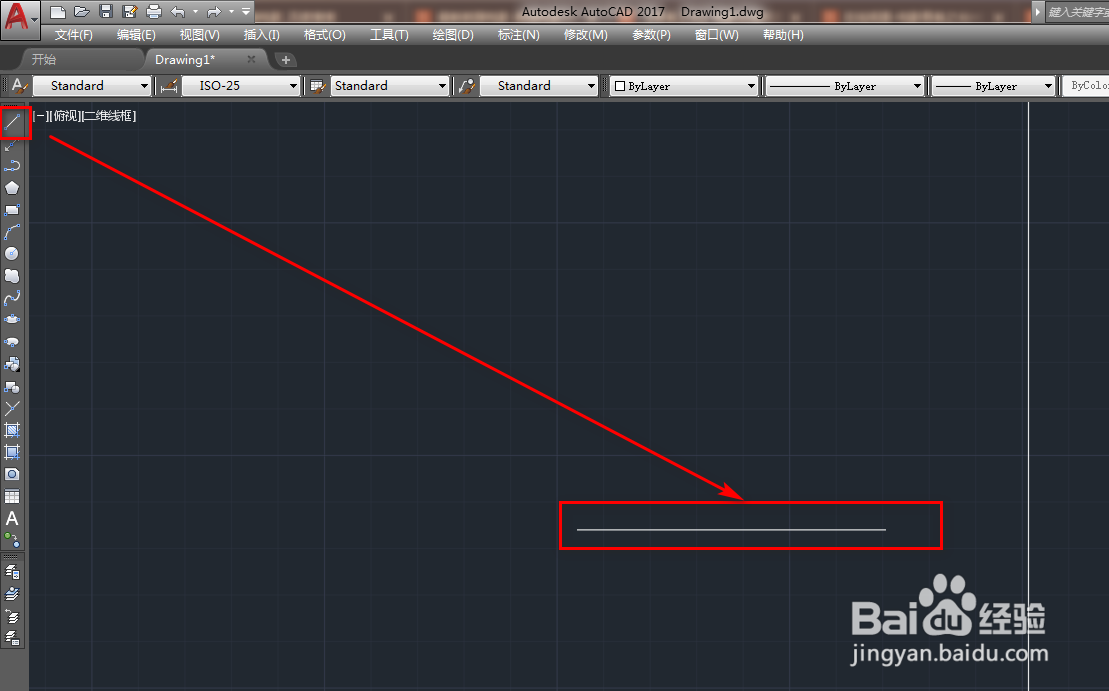

打开CAD，使用直线工具绘制一条横线，如下图。

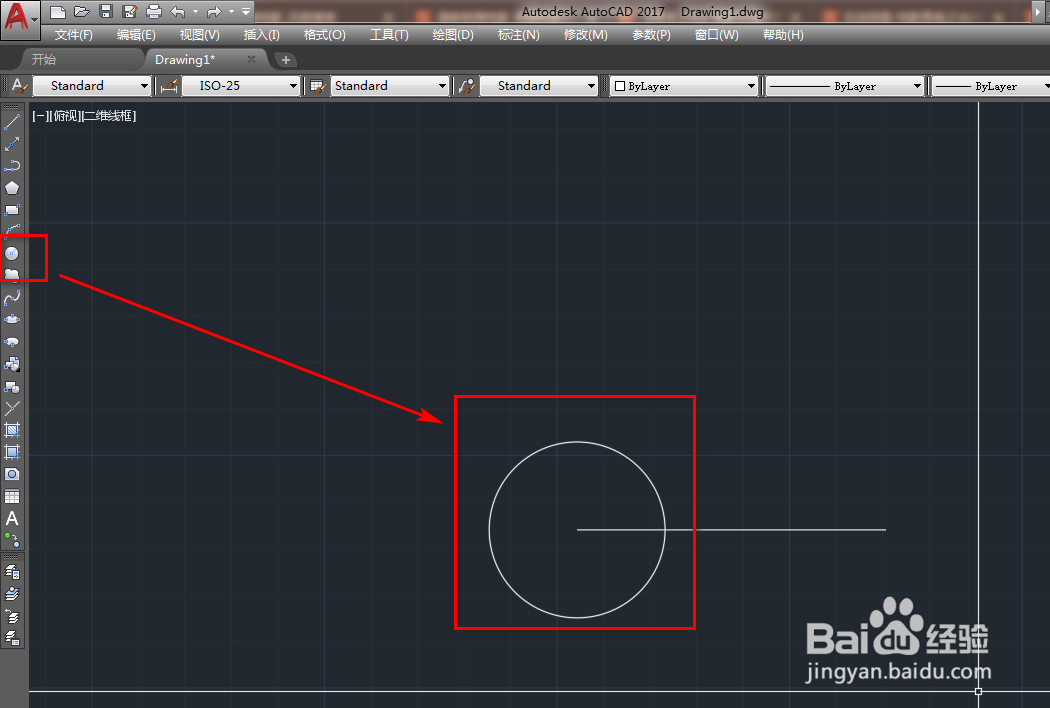

2/7使用圆工具，以横线的左顶点为圆心绘制一个圆，如下图。

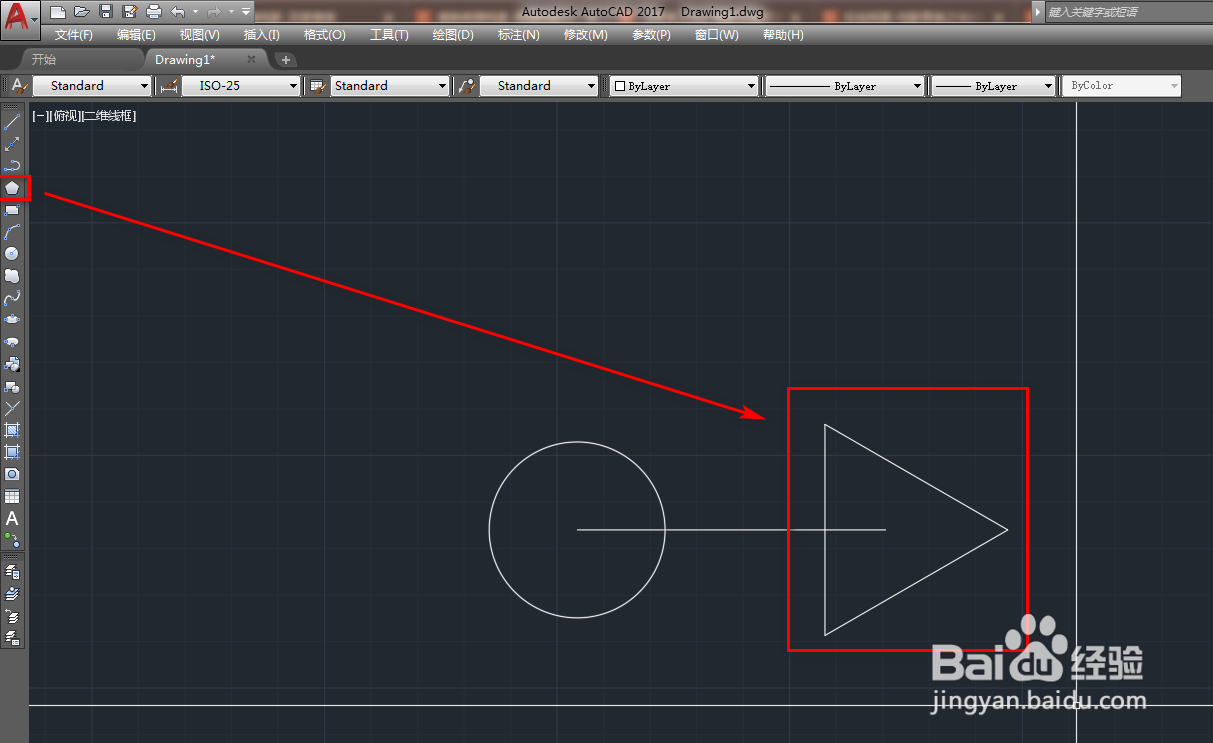

3/7使用多边形工具，以横线的另一个顶点为中心绘制一个等边三角形，如下图。

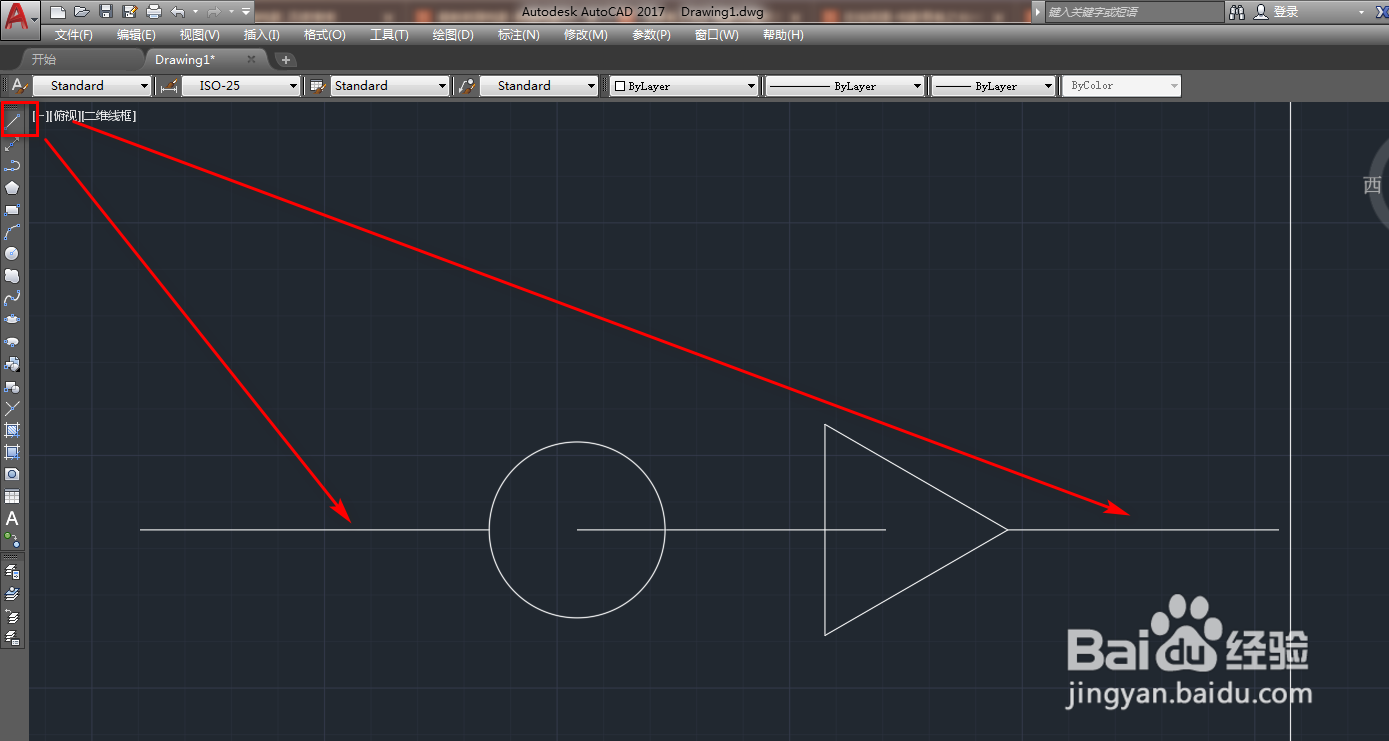

4/7使用直线工具绘制两条横线，如下图。

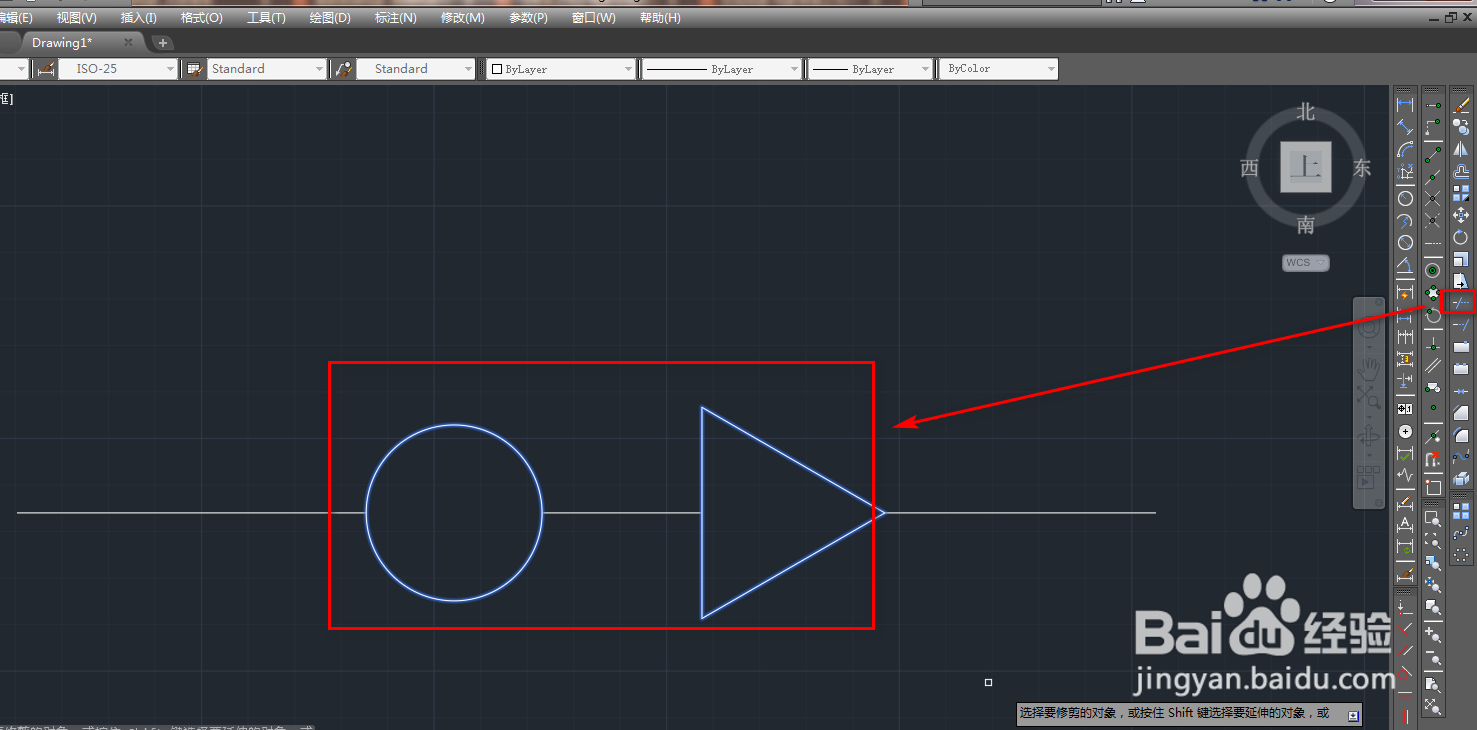

5/7使用修剪工具，将圆和三角形内的线段修剪掉，如下图。

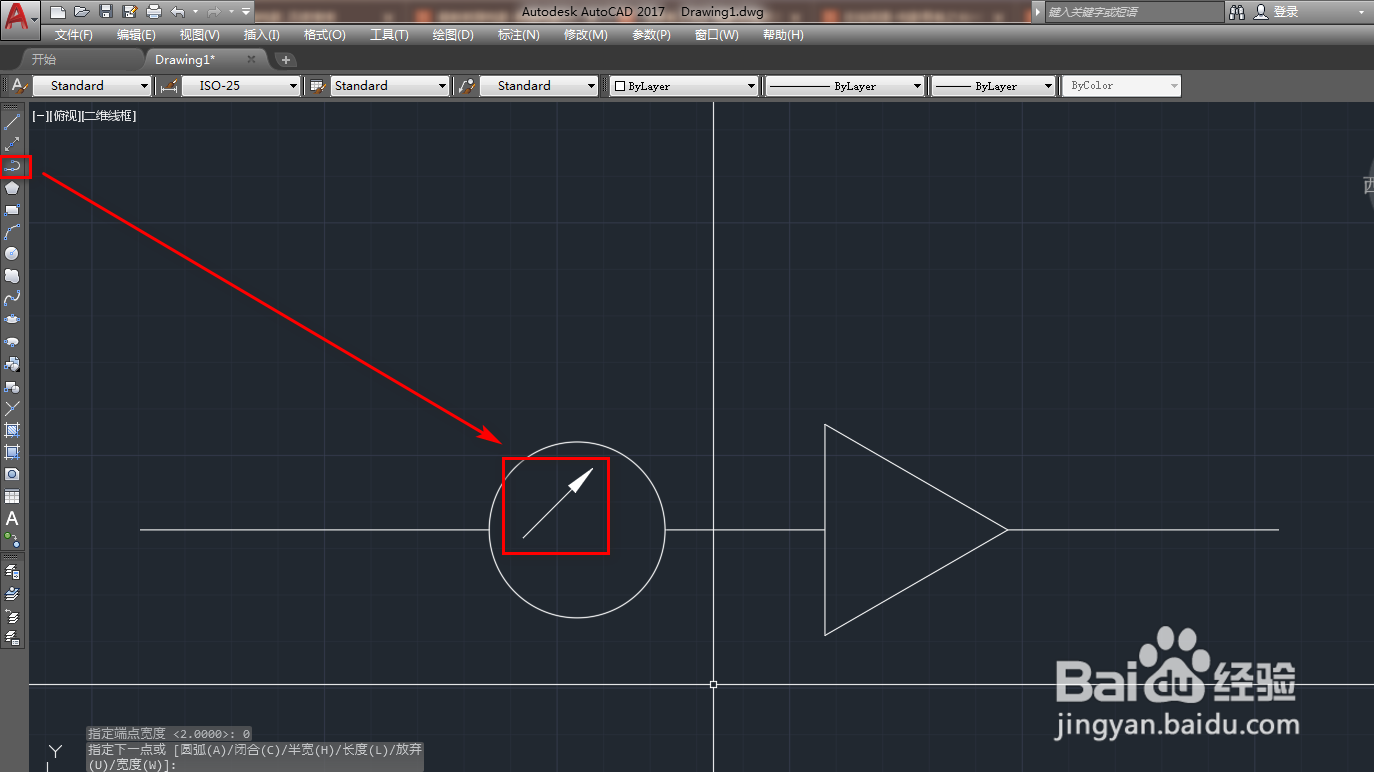

6/7使用多段线工具绘制一个箭头，如下图。

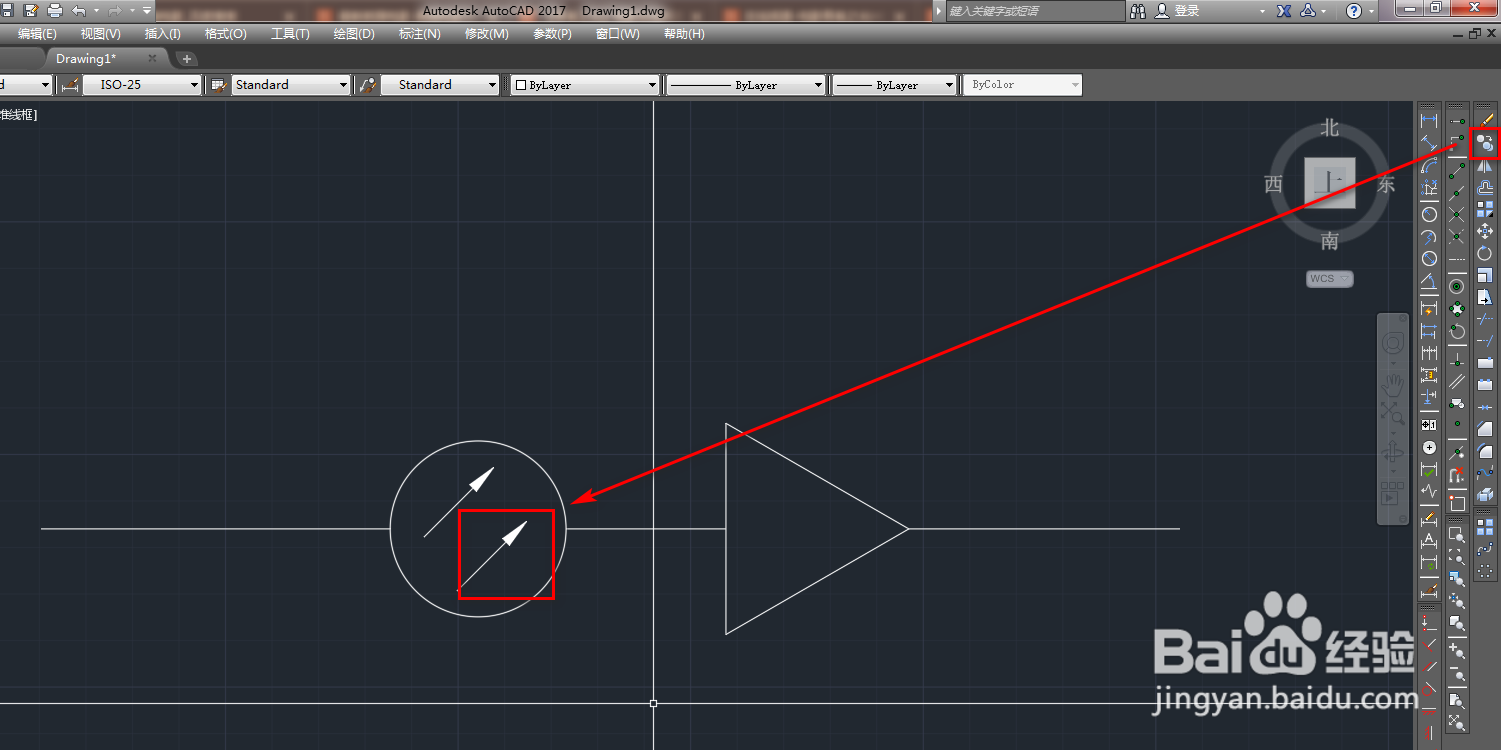

7/7使用复制工具，将绘制的箭头复制一个，就完成了光中继器图块的绘制，如下图。
