产品的设计开发一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下的设计。骨架模型是Pro/ENGINEER自顶向下设计的一个强有力工具。下面介绍下运动型骨架模型的创建过程，四杆机构每个零件通过销钉连接。下面a，b,c,d分别代表每个零件。以下图中数字代表顺序。工具/原料moreproe5.01.新建骨架模型，子类型 运动1/3分步阅读

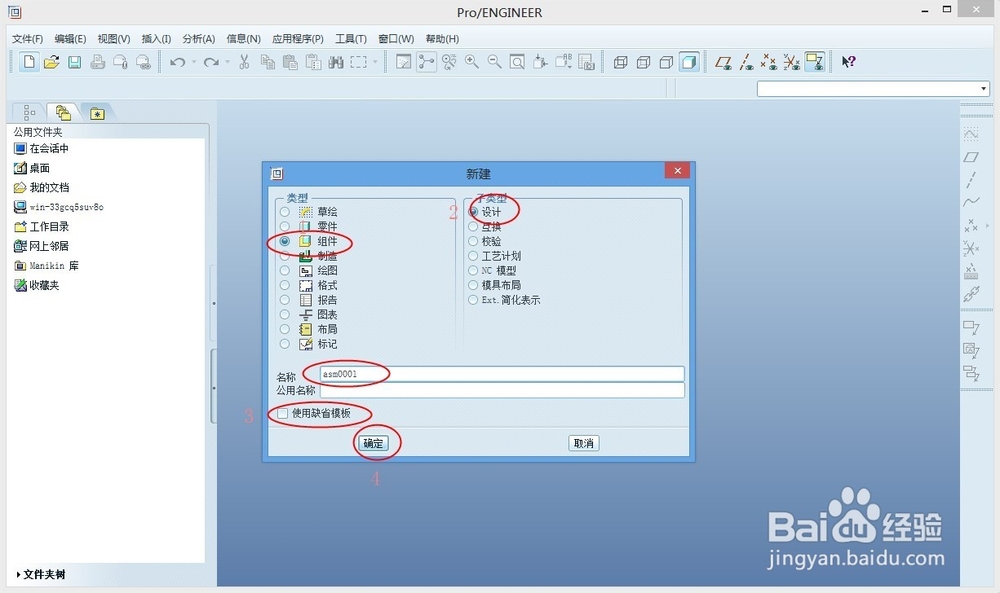

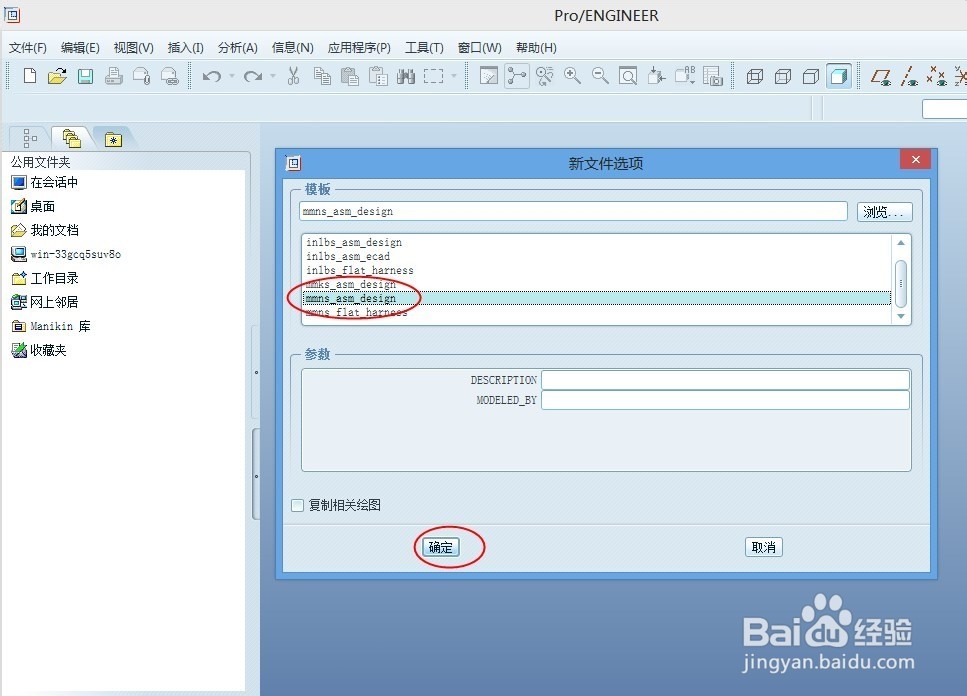

新建一个装配，去掉缺省，选择模板mmns_asm_design.asm

2/3

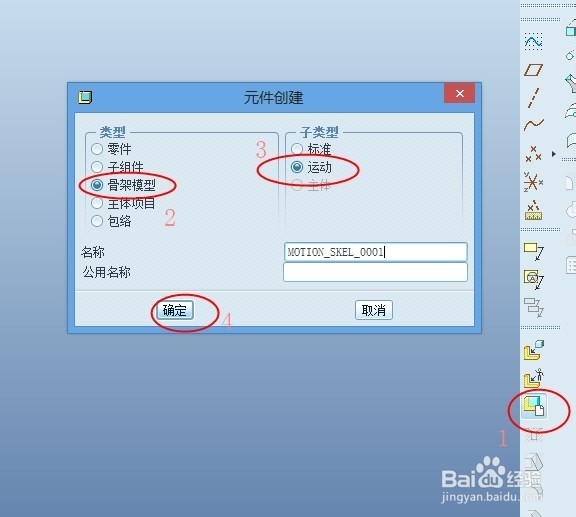

新建骨架模型 子类型选运动

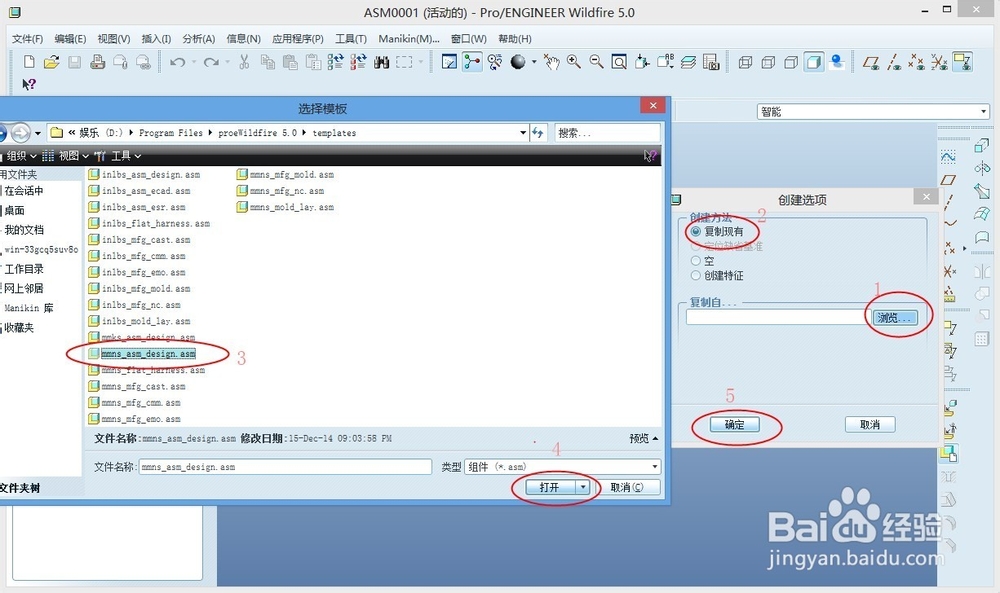

再复制现有模板，模板在安装目录下templates里

例如我的D:\Program Files\proeWildfire 5.0\templates\mmns_asm_design.asm

3/3

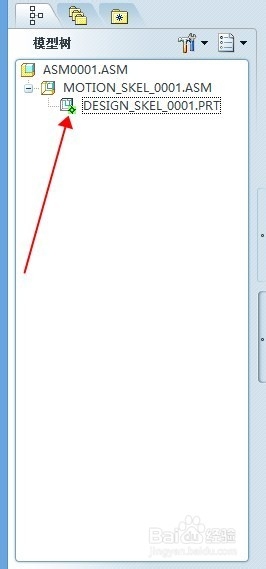

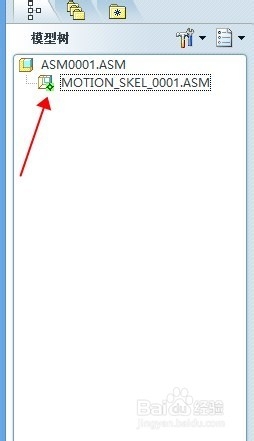

激活刚创建的运动骨架模型，激活状态，在右下角会显示绿色的十字形。

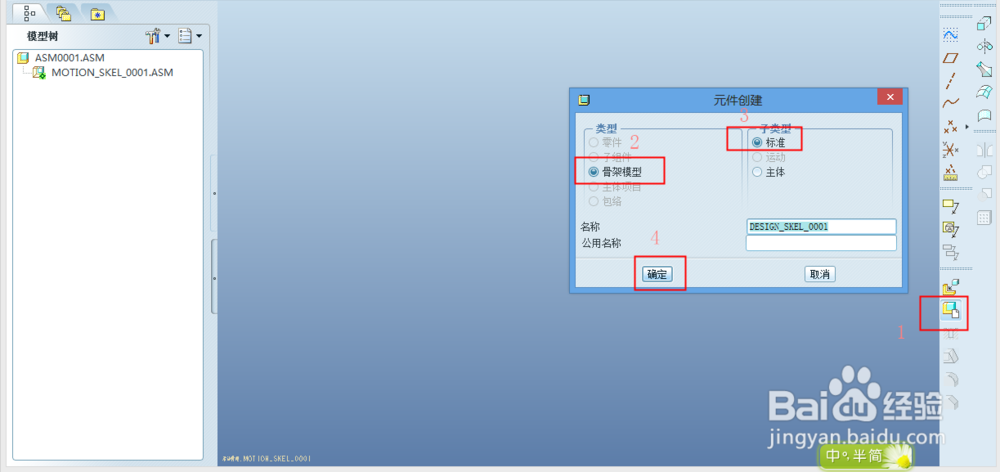

2.新建骨架模型，子类型 标准1/2

新建骨架模型 子类型选运动

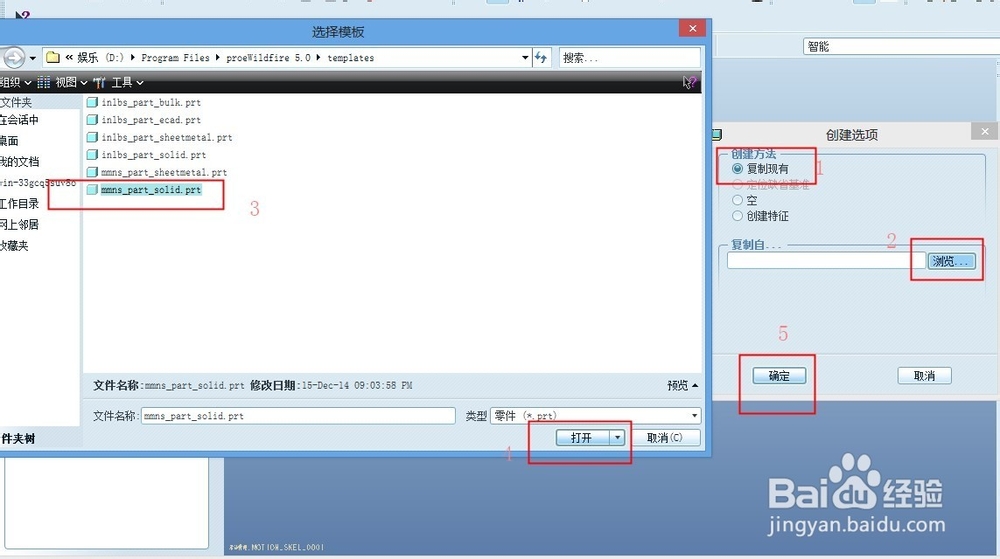

再复制现有模板，模板在安装目录下templates里

例如我的D:\Program Files\proeWildfire 5.0\templates\mmns_part_solid.prt

2/2

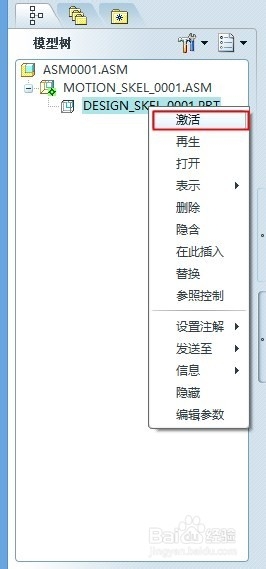

激活刚创建的标准骨架模型，激活状态，在右下角会显示绿色的十字形。

3.在标准骨架模型里绘制草绘四杆机构1/3

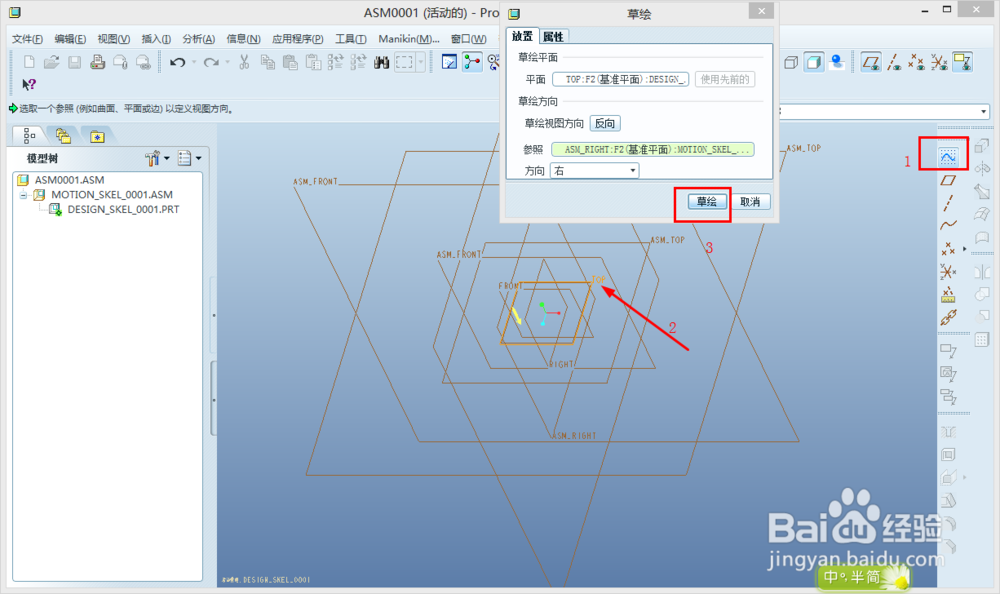

进入草绘

2/3

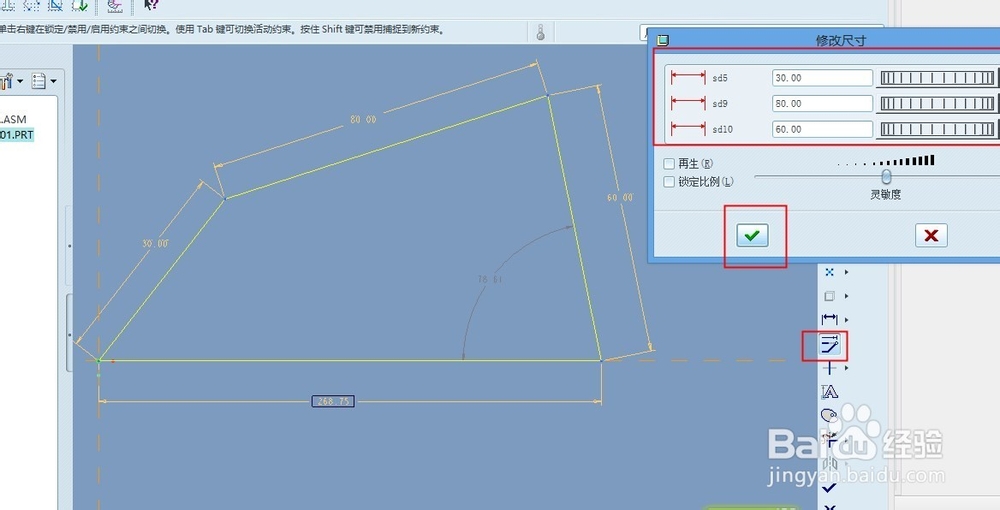

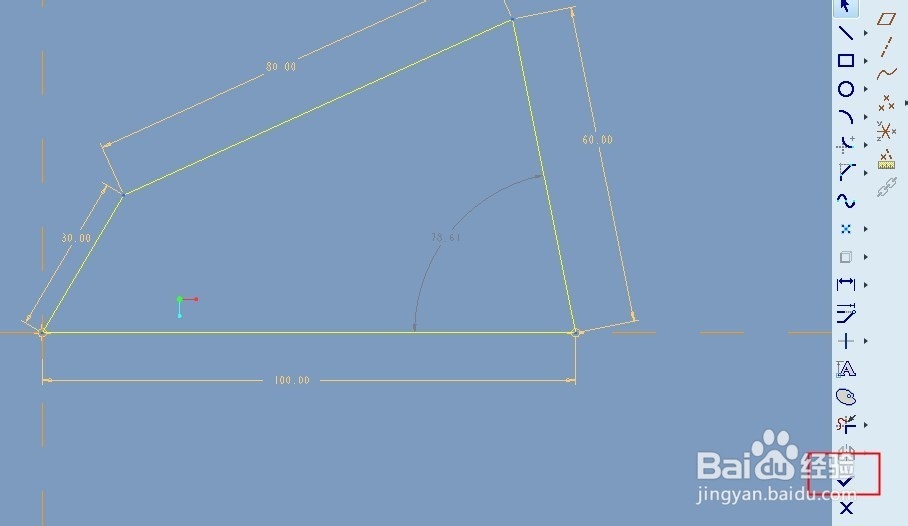

绘制四杆，输入数据30 80 60 100，完成草绘

3/3

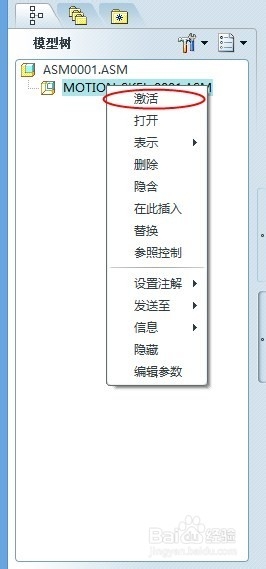

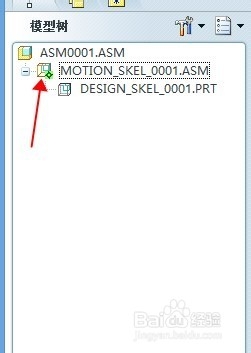

激活运动骨架模型

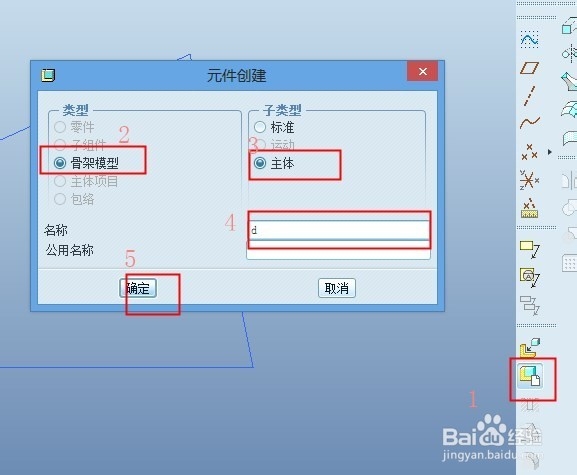

4.新建骨架模型，子类型 主体 （重复4次,分别创建a,b,c,d)1/4

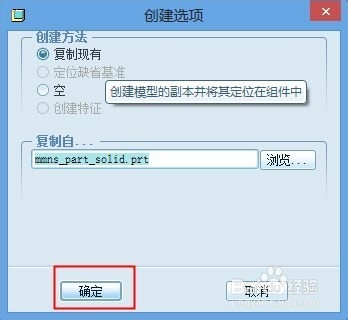

新建骨架模型，子类型 主体,复制现有模板，默认

2/4

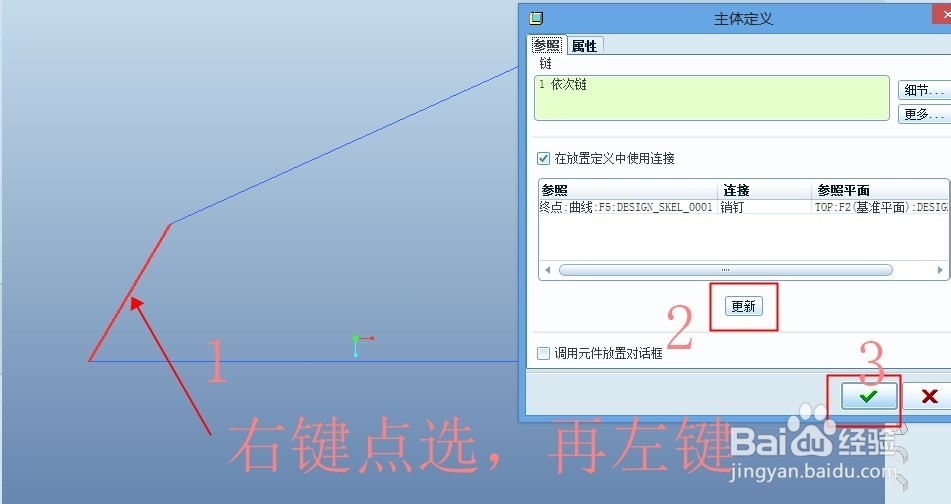

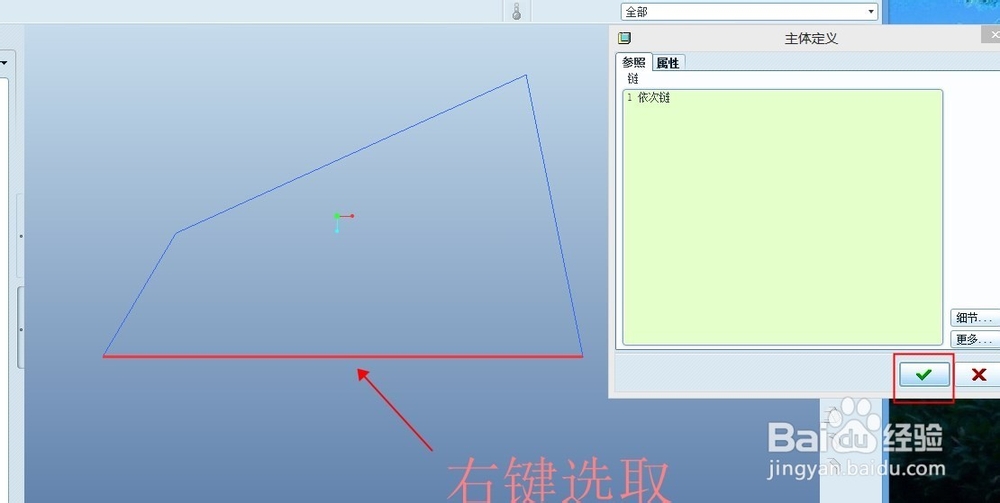

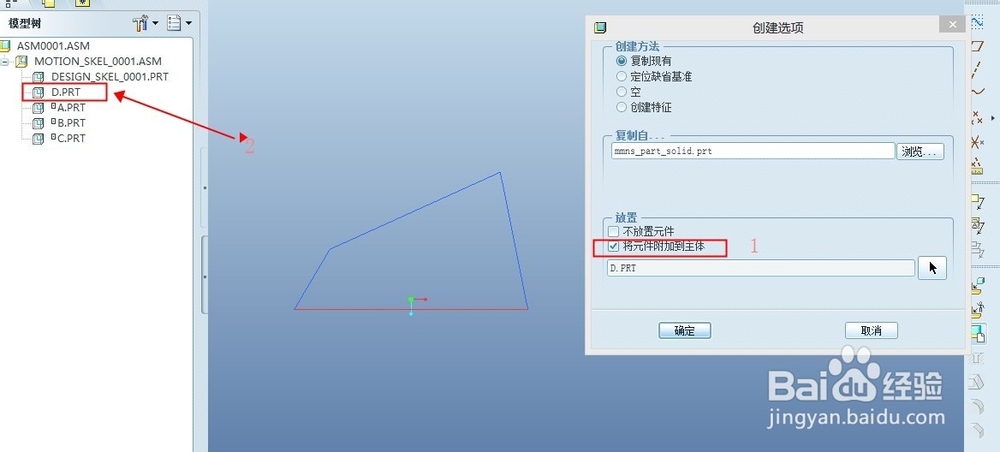

复制d杆骨架，选取不上，请用右键点选。

3/4

再重复上面4.1，再复制分别a,b,c

点更新后，会自动生成销钉连接

4/4

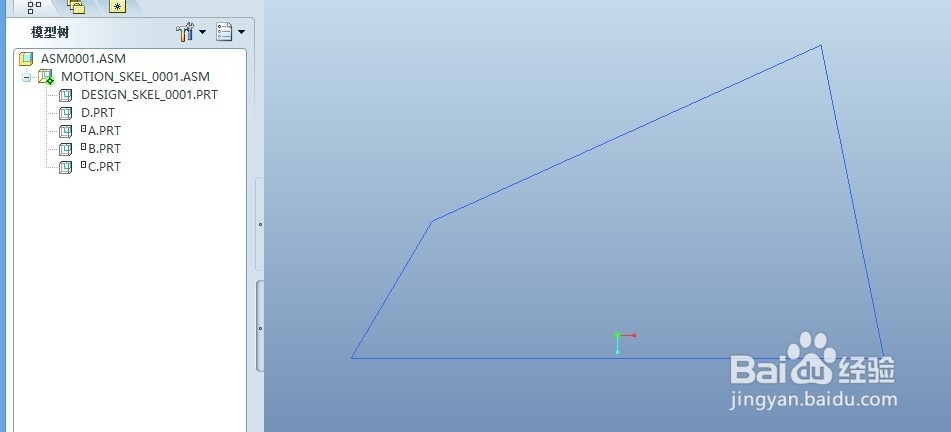

完成4杆运动骨架

5.新建四杆实体零件1/3

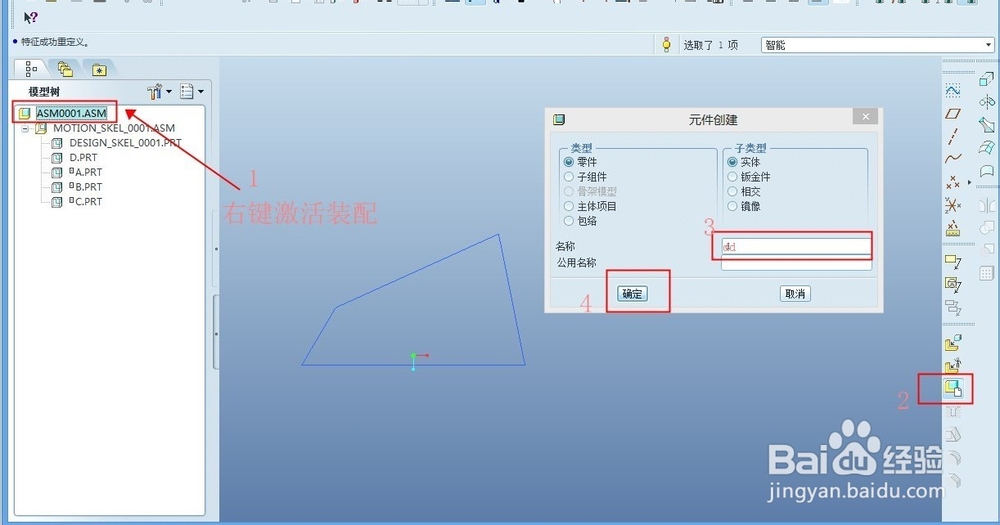

新建实体，把骨架附体

2/3

打开dd零件实体，参考骨架，拉伸实体零件

3/3

未完待续。。。。

注意事项

未完待续
