下面教大家如何将SolidWorks中的焊接件的零件图纸导入整个焊接件的工程图中，就不需要一笔一笔再画了工具/原料more电脑SolidWorks软件方法/步骤1/6分步阅读
2/6
4/6
5/6
6/6

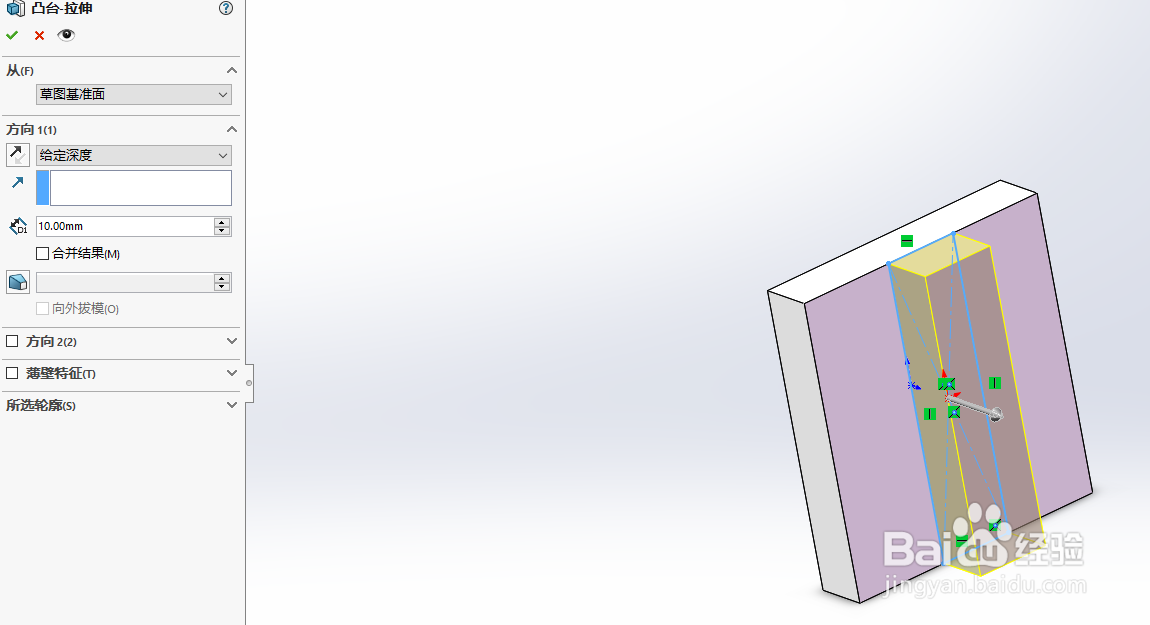

首先，新建一个零件作为演示，注意拉伸的时候将合并结果勾选取消，这样出来的效果就是两个件分离的效果
2/6下面点击菜单栏文件--从零件制作工程图，然后先将整体的工程图打开

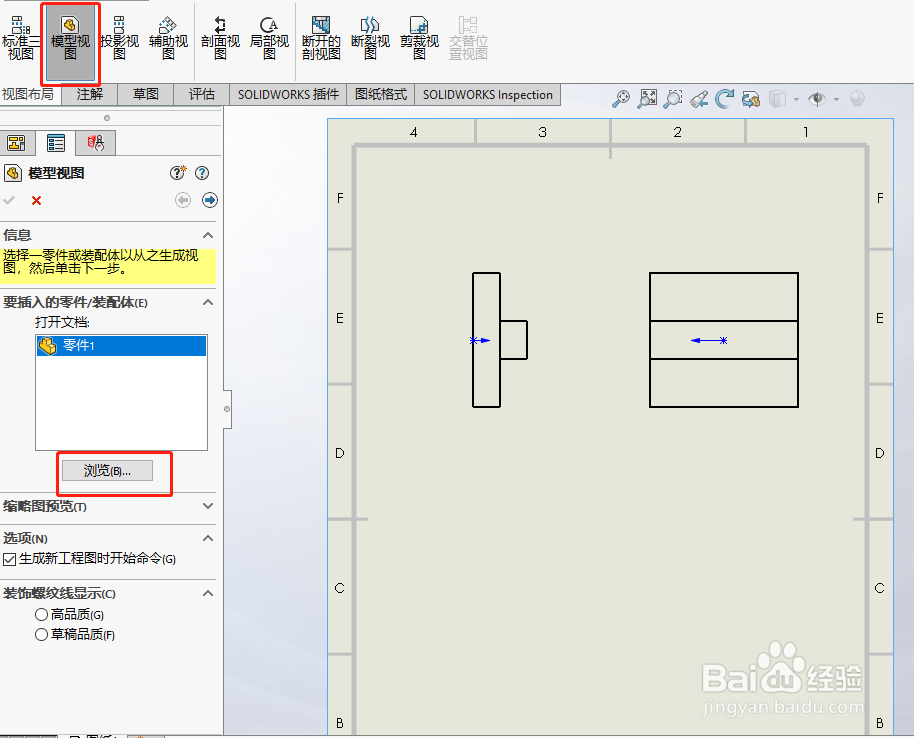

3/6然后点击左上角模型视图，然后点击“浏览”，然后在弹出的对话框里选择刚才的零件，会再次进入这个工程图的页面

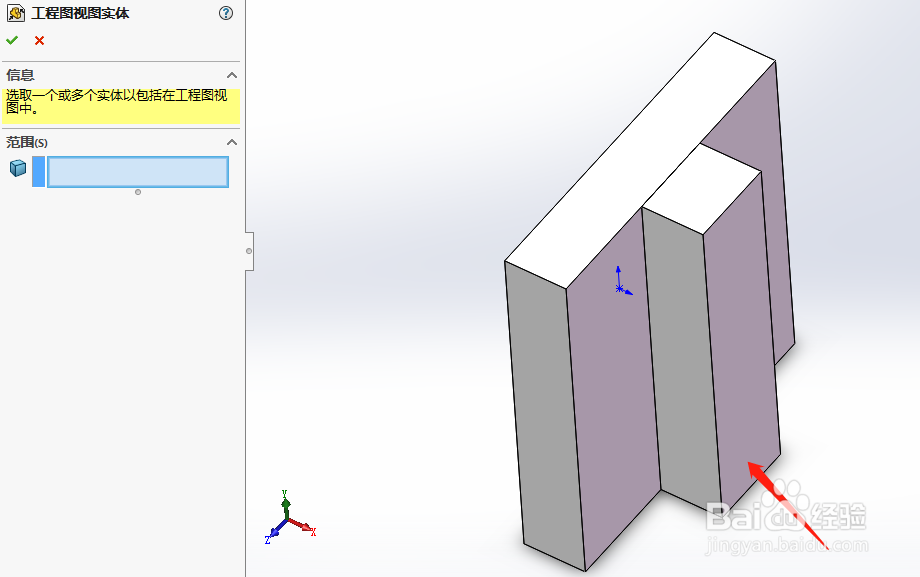

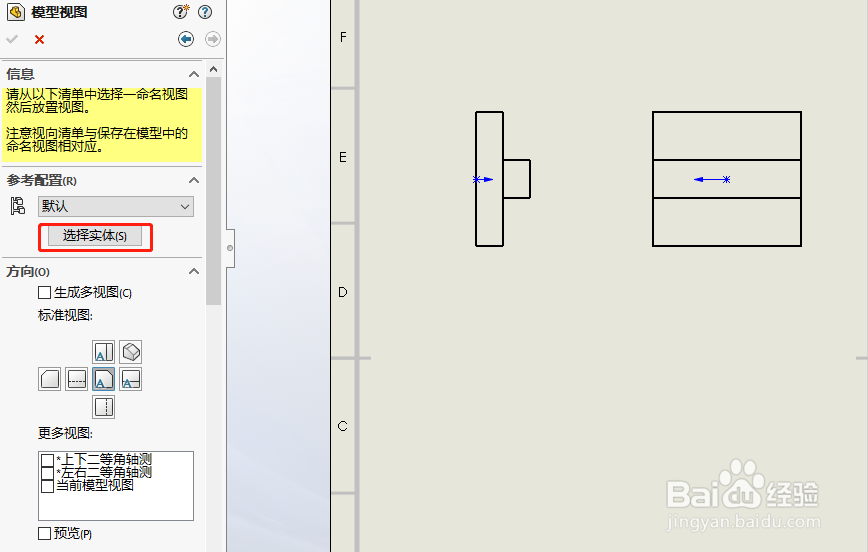

4/6下面点击选择实体，会进入我们3D的页面，接着我们点击刚才所画的零件中我们想要导出的那部分，然后点击确定后会再次进入工程图的页面，这时候我们的鼠标下就已经有了我们想要的单个零件的视图，点击放在工程图中即可

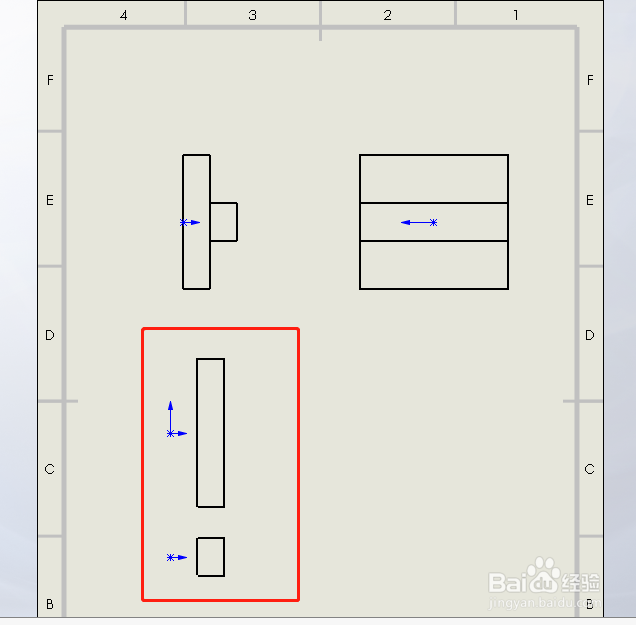

5/6这时候我们点击投影视图的时候，从新加进来的这个视图开始，就是我们单个零件的工程图了
6/6希望对大家有所帮助，祝大家工作顺利哦
注意事项一定要取消勾选合并结果，要不然系统会认为这只有一个零件，就无法单独导出了
