订阅CAXA如何修改图版图层
来源：网络收集 点击： 时间：2024-03-01【导读】：
CAXA如何修改图版图层，在做图时发现默认的图层较少或者觉得颜色并未自己想要的，那怎么对其进行修改呢？工具/原料more电脑CAXA电子图版方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
方法/步骤21/1
首先打开CAXA电子图版软件，新建文档
2/7既然要修改图层当然要了解它现有的默认图层在哪里，都有些什么，点击三角所有的线型就会呈现
3/7点击如图的小三角，选择第一项图层
4/7如图显示的便是图层的列表
1、更改颜色，可直接点击对应线行的颜色直接点击进行修改
2、更改线型，可直接点击对应线行的线型处直接点击进行修改
3、更改线宽，同上一致，直接点击修改即可
5/7若想更改线型的名称，可鼠标右键对应修改的线型，点击重新命名，进行备注自己的线型名字
6/7若想新建一个线型，直接点击如截图中，本例选中尺寸线进行鼠标右键弹出对话框，点击确定后，进入如下页面，这里命名为“双点画线”确定
7/7看到已经出现在图层里，只需按照自己的需求，进行对其的线型，颜色，线宽进行设置即可

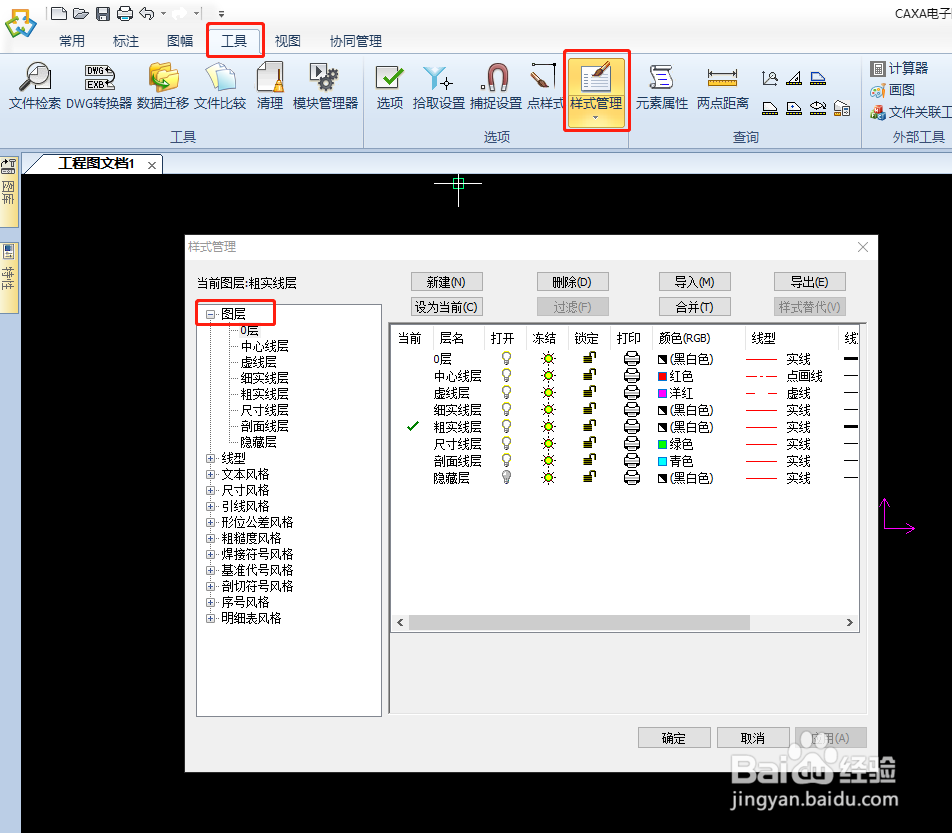

方法/步骤21/1也可以直接依次点击：工具---样式管理---图层，进入图层设置界面进入设置
