订阅批量将SolidWorks钣金件展开并导出DWG或DXF文件

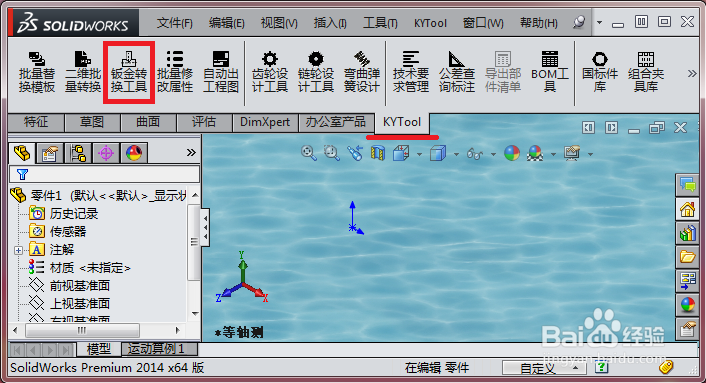

来源：网络收集 点击： 时间：2024-03-01启动SolidWorks，打开KYTool插件的钣金转换工具（这个国内第三方插件需要安装）。如下图所示：

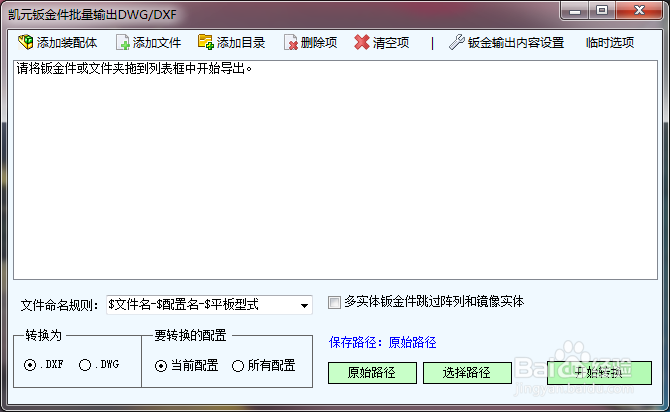

2/9打开凯元钣金件批量输出DWG/DXF工具窗口，将需要转换的钣金件拖入的上方的列表框中，可以拖文件，文件夹，也可以通过左上角的菜单选择一个装配体或当前打开的装配体。

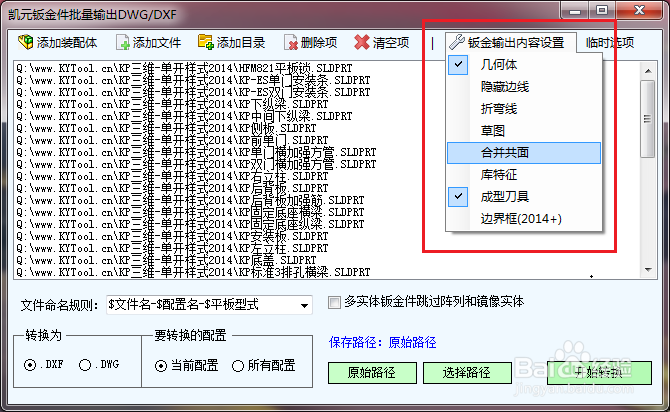

3/9钣金输出内容设置，包括几何体，隐藏边线，折弯线，草图，合并共面，库特征，成型刀具，边界框（SW2013以下不支持），如下图：
4/9设置输出的DWG，DXF展开图命名规则，可以是源文件名+配置名+平板形式名任意组合（只转换当前配置可以不包括配置名，只有一个平板性型式可以不包括平板型式名）
5/9设置钣金件输出的文件格式，可以是DWG或DXF，设置输出文件的保存路径，可以是原始路径，也可以是新路径，设置多实体钣金件是否要跳过镜像和阵列的平板型式。
6/9设置完成后，单击【开始转换】按钮，程序自动开始逐条执行展开导出，这期间会有进度条，可以随时终止。

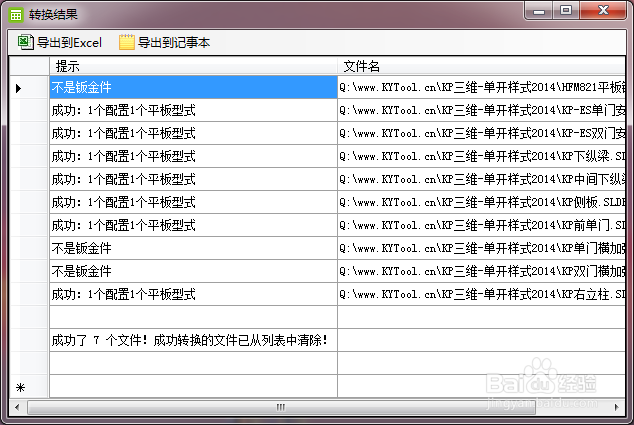

7/9转换完成，查看转换输出结果，这些结果包括成功了多少个文件，多少个实体，多少个配置，失败了多少个，以及失败原因等等，对于失败的，可以根据失败原因选择继续或者忽略，如下图所示：

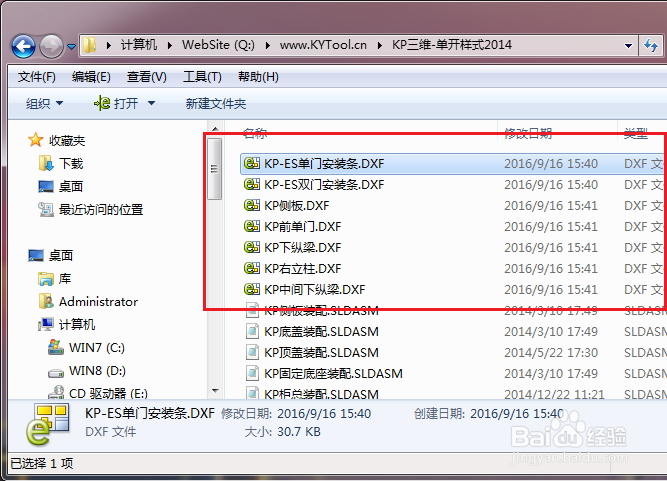

8/9打开保存路径，查看导出的DWG或DXF文件。

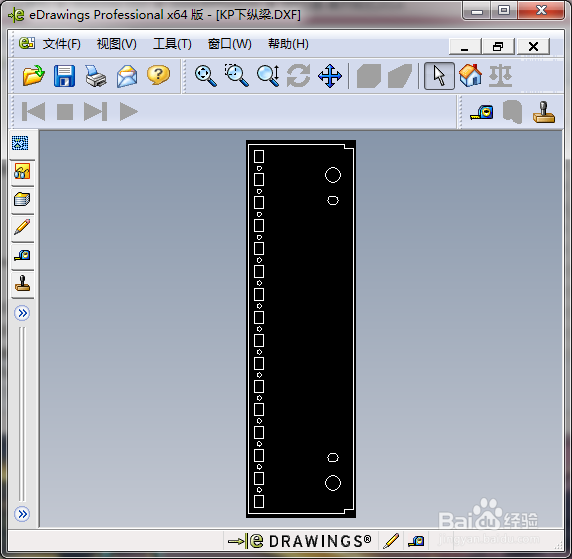

9/9打开生成的文件查看是否满足要求。
注意事项建议在SolidWorks2010及以上版本中操作
KYTool建议使用插件安装版，Win7下可以使用独立程序版。
建议以管理员身份运行SolidWorks和KYTool
已经在Win7，Win8，Win10下试过可以正常使用
多实体钣金件建议忽略镜像和阵列的实体，可以提高速度。
