三维造型绕不过螺纹，螺纹也算是一种比较复杂的特征，以前笔者也分享了不少其他三维软件造螺纹的经验，今天笔者再分享一下SolidWorks造螺纹的方法，其实都是大同小异，下面笔者以M20x2螺纹为例，造一遍。说明一下，SolidWorks造螺纹主要用到的是“扫描切除”命令。工具/原料more电脑SolidWorks软件方法/步骤1/11分步阅读

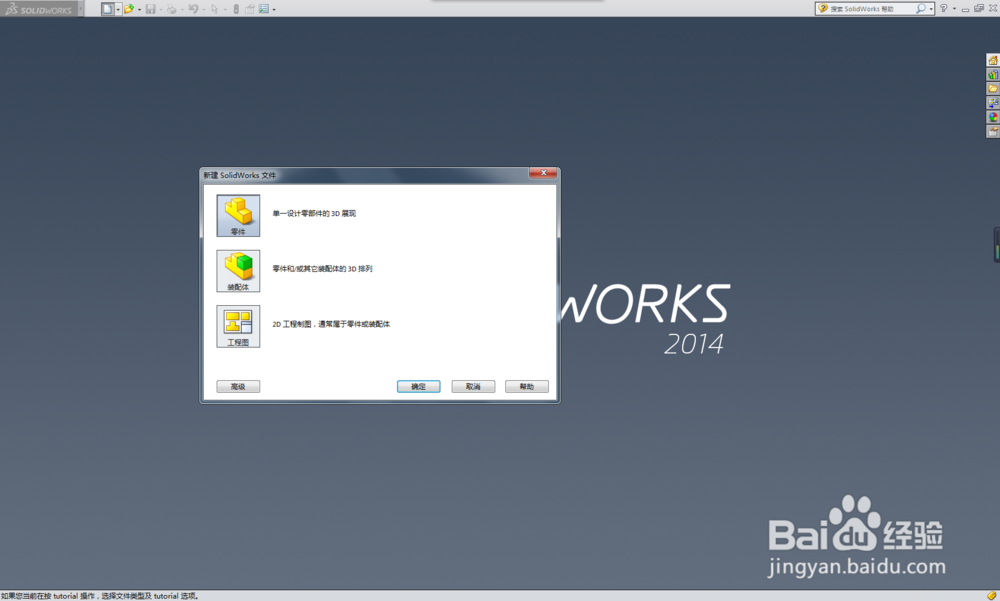

打开SolidWorks软件，新建一个零件文件

2/11

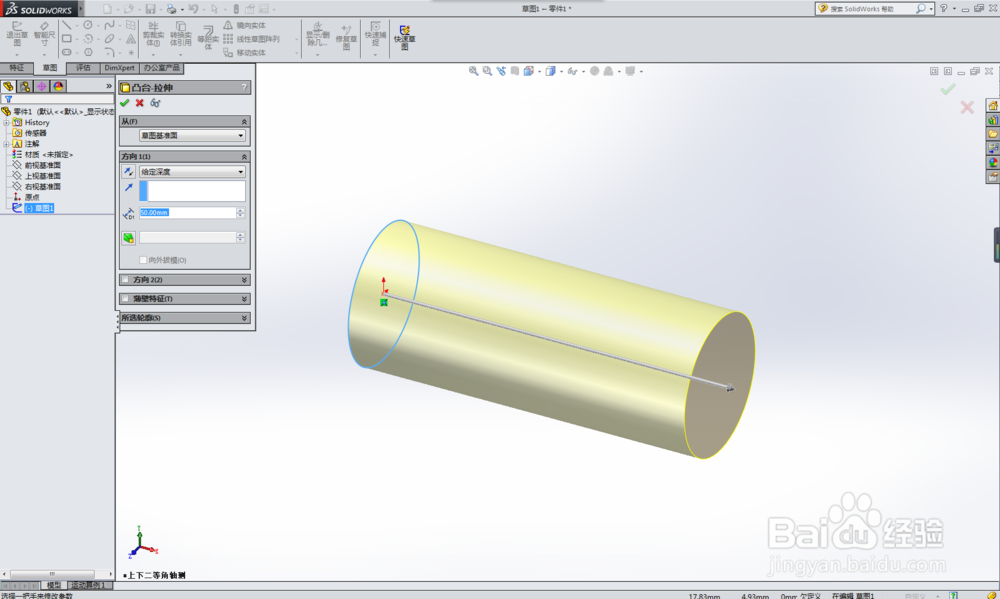

用“拉伸凸台/基体”命令造一个ø20x50的圆柱体，作为演示所用

3/11

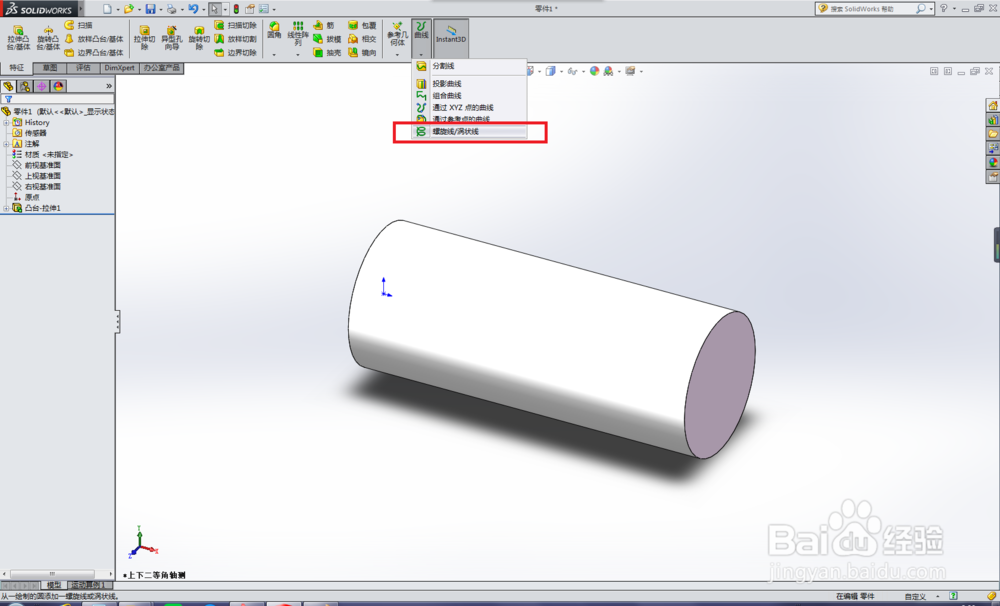

在工具栏中找到“曲线”，

然后点击它，

然后在出现的下拉菜单中找到“螺旋线/涡状线”，点击它

4/11

在弹出的“螺旋线/涡状线”对话框中，按照操作提示进行操作。

1、选择一个平面，绘制截面图，这个平面笔者选择圆柱体的上表面，见下图红色框选。

5/11

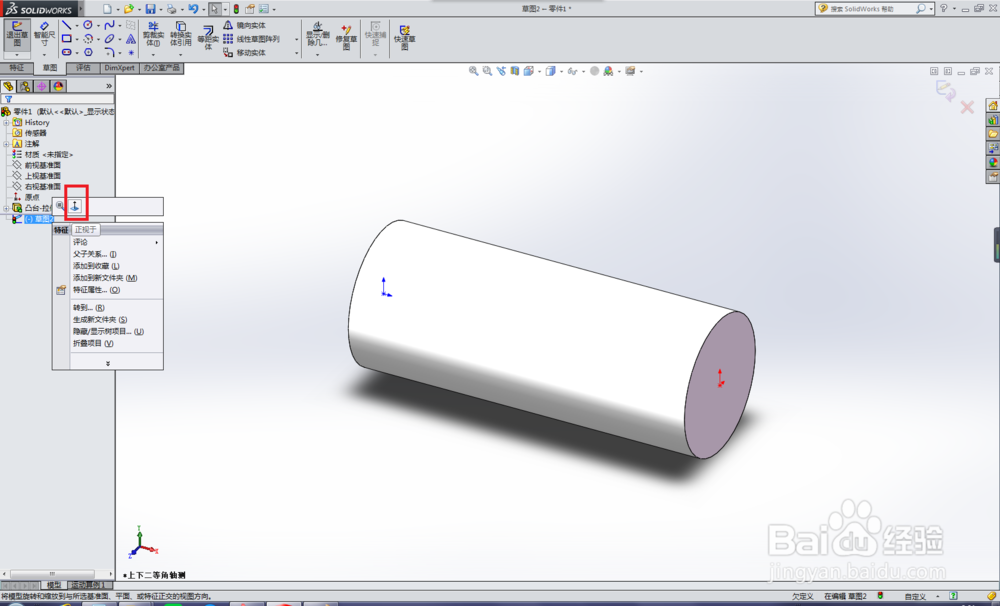

上一步选择平面结束，左边的树状图中就会出现“草图2”，右边的视图还是这个三维视图方向，画平面很不方便，然后就按照下图红色框选所示，进行视图的调整，使它正视于。

6/11

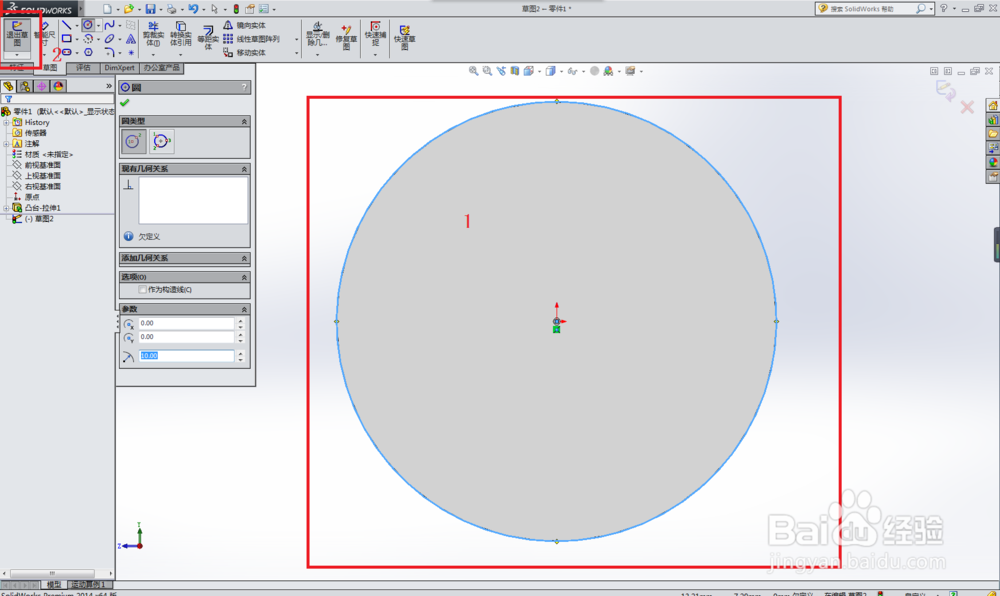

画一个直径20的圆。

因为圆柱体的直径就是20，螺纹也是M20x2，所以，你们懂得~~~

1、画ø20圆

2、退出草图

7/11

回到了“螺旋线/涡状线”对话框，进行参数设置。

1、定义方式：螺距和圈数

2、恒定螺距

3、螺距：2.0mm

4、圈数：20

5、反向（看着方向不对，赶紧反向）

6、√，完成参数设置

完成以上七步，仅仅是完成了螺旋线的创建，扫描切除还需要有截面图。

8/11

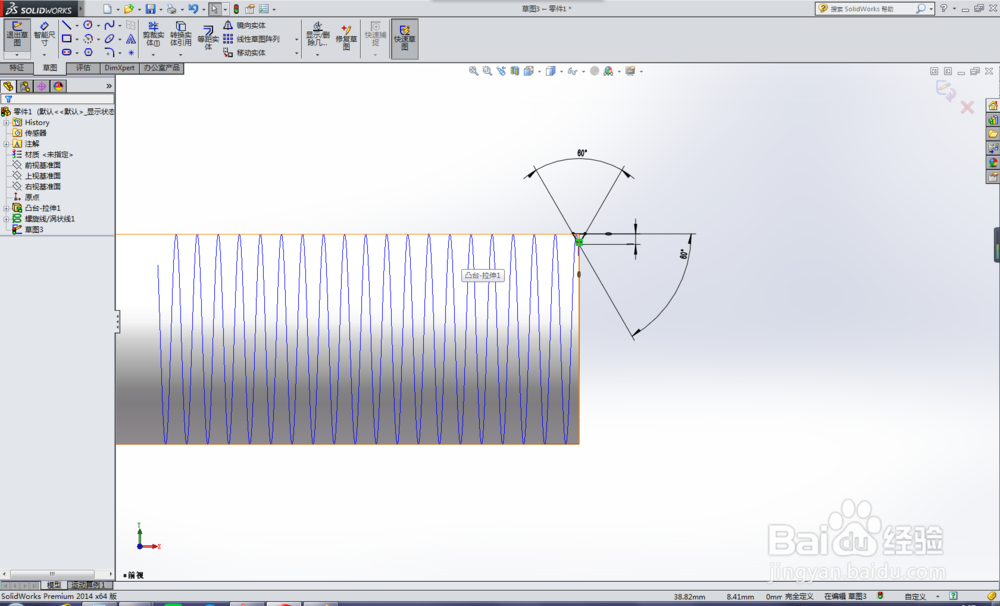

继续新建草图，画一个三角形。

1、三角形要求：高1mm，等边三角形

2、如下图所示，三角形的位置也是有严格要求的，底边与圆柱体侧表面（在下图所示的平面图上就是矩形的上边）平齐，三角形尖部方向要朝向圆柱体内部，同时，它的顶点要在圆柱体上表面（在下图所示的平面图上就是矩形的右边）上。

9/11

完成了三角形的绘制，就退出草图，然后在工具栏中找到“扫描切除”命令，激活它。

如下图所示，在弹出的对话框中，它自动默认了轮廓为“草图3”，也就是三角形。

10/11

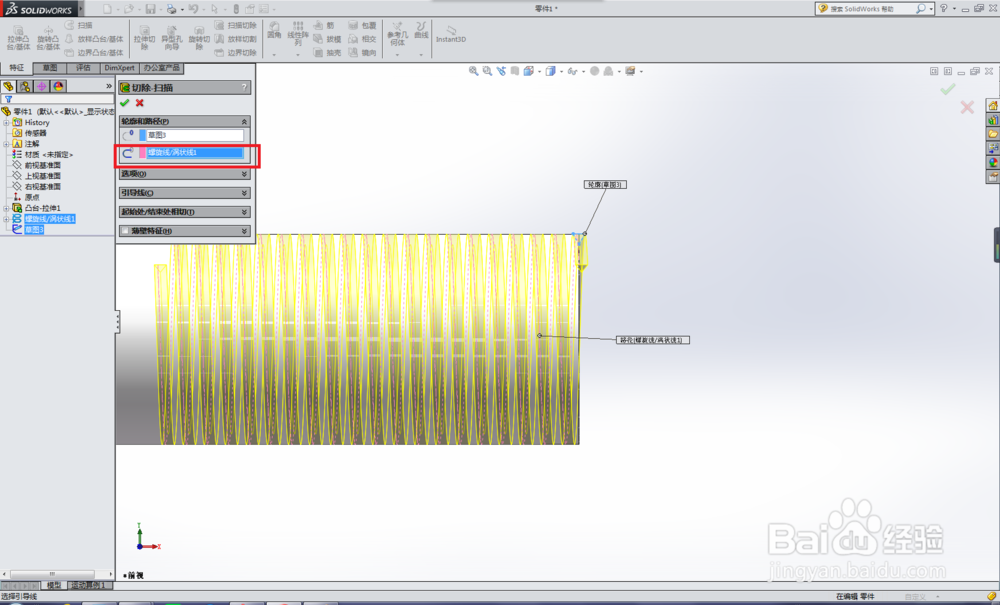

由于自动默认了轮廓，所以我们只需要选择路径，如下图所示，选择螺旋线。

完成路径的选择，就可以点击√，完成扫描切除操作。

11/11

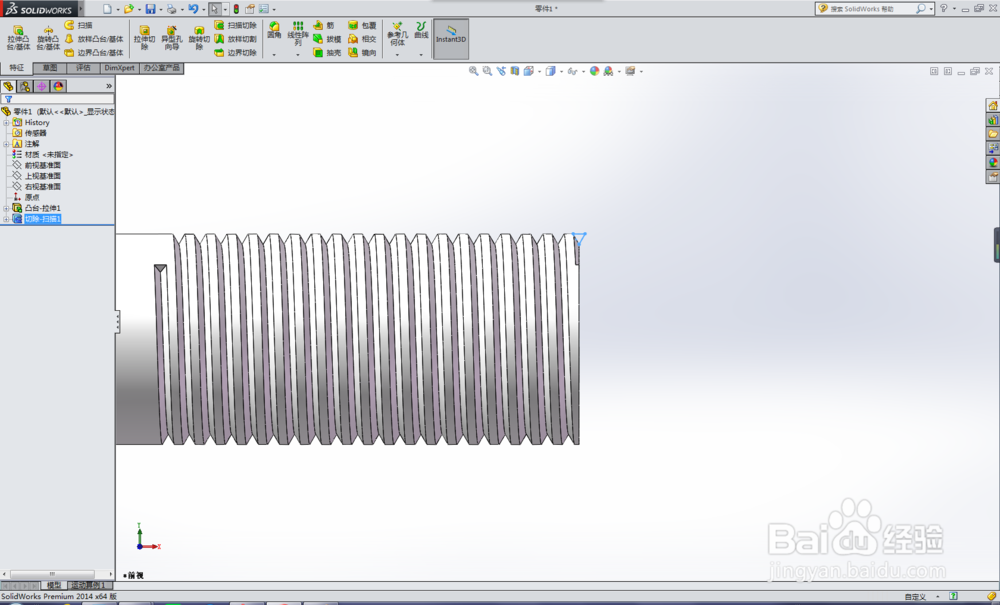

完成以上所有步骤，到这里就结束啦，如下图所示，M20x2的螺纹造出来了。

注意事项

用扫描切除造螺纹，关键有两点，轮廓和路径，换句话就是三角形和螺旋线。

截面三角形的大小及位置是有要求的，不是随意瞎画的，是根据螺纹的规格来的，三角形的大小由螺纹的大小来决定，三角形的位置由螺纹的长度来决定，有一点很重要，三角形一定是要画到圆柱里面的，也就是说，三角形的顶点必须朝内。
