在产品设计中，常会碰到接收第三方的三维数据做后续设计或生产，比如常见的x-t格式文件。通过文件导入操作后会生成一个部件文件（通过文件打开可生成装配体，但是多数情况下拆分有误），如果遇到要出单个工程图等情况需要将这个部件拆分成个体零件。本例介绍如何实现此拆图过程。品牌型号：联想 扬天系统版本：Windows10.0软件版本：UG（NX）8.5方法/步骤1/3分步阅读

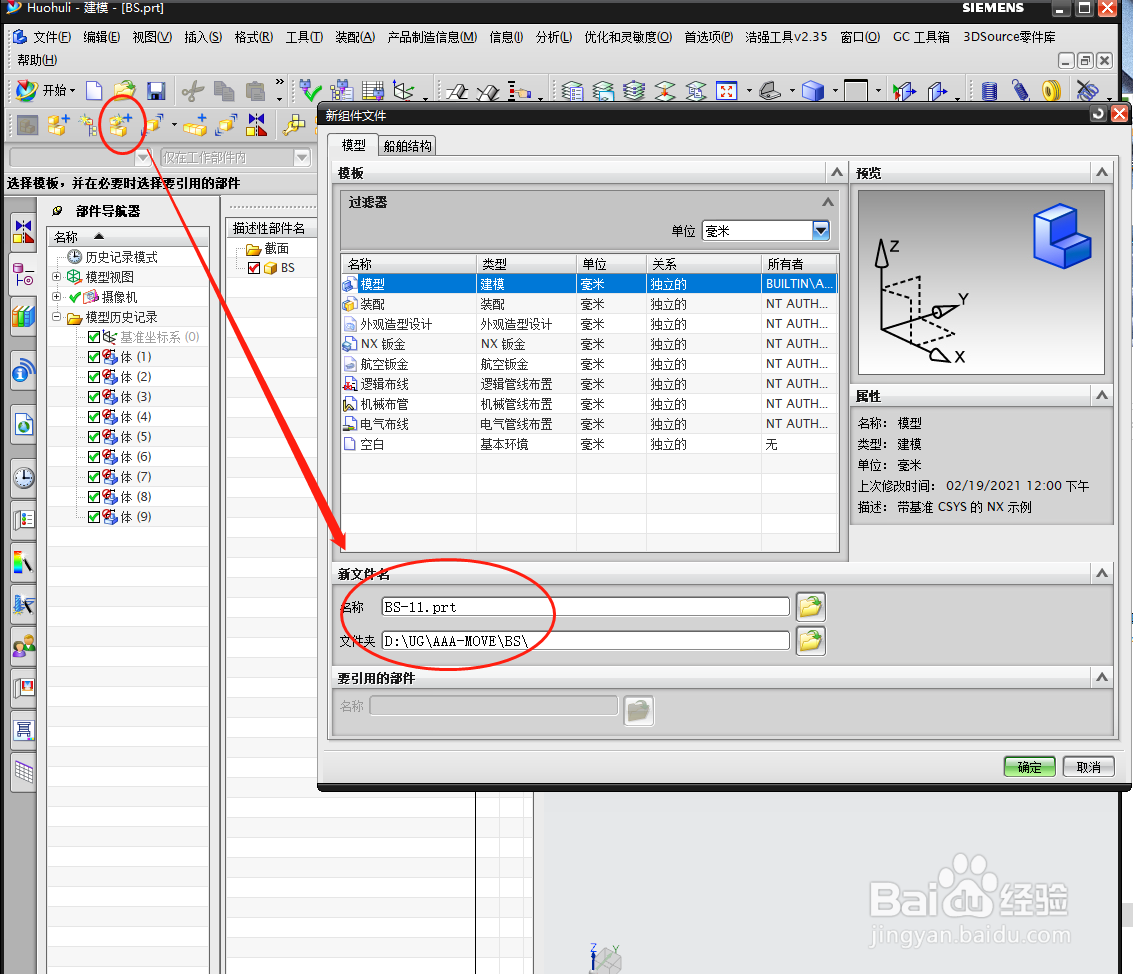

1.使用装配下新建组件命令，创建装配体。（导入x-t文件创建部件过程省略，该过程费此案例要讲内容）

2/3

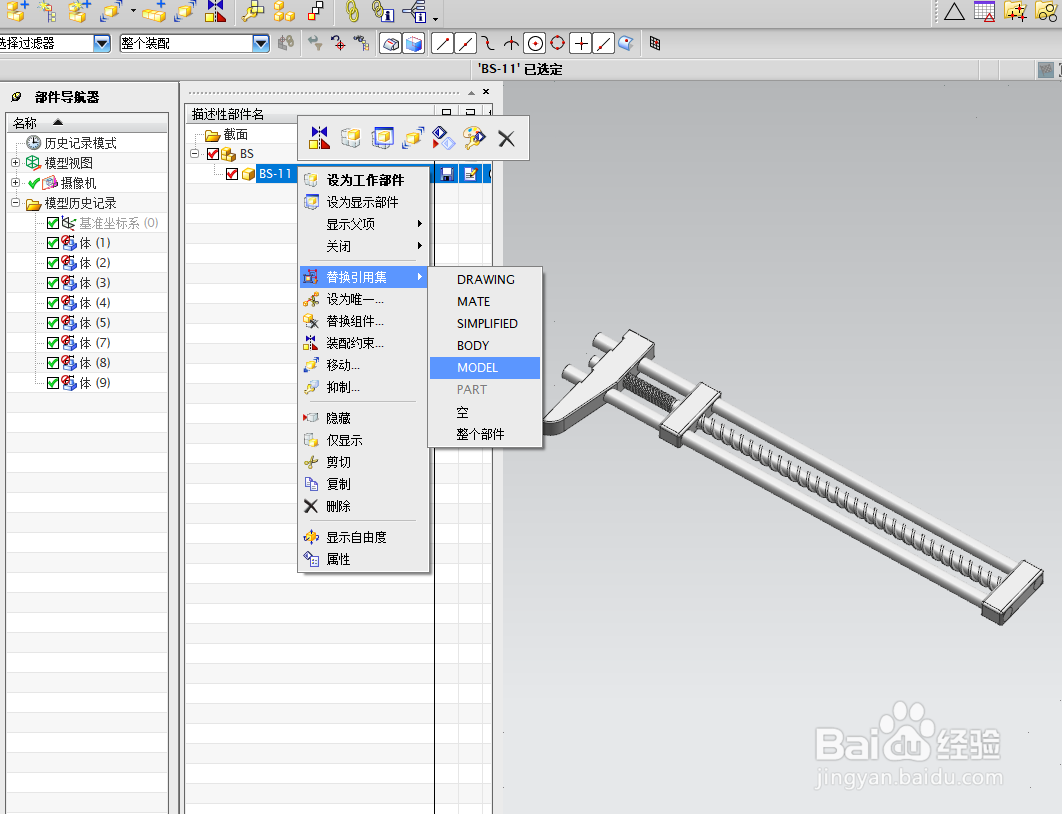

2.更改新创建的装配组件引用集，使其显示。

3/3

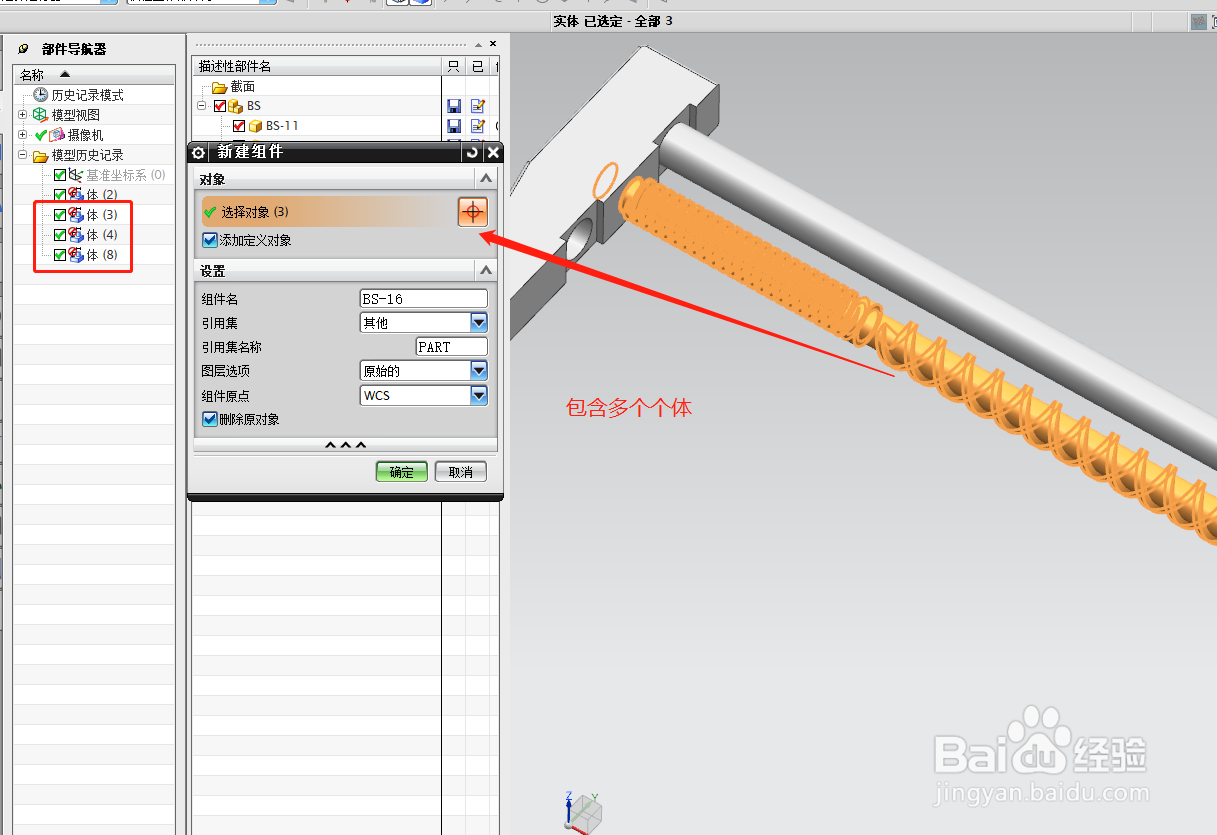

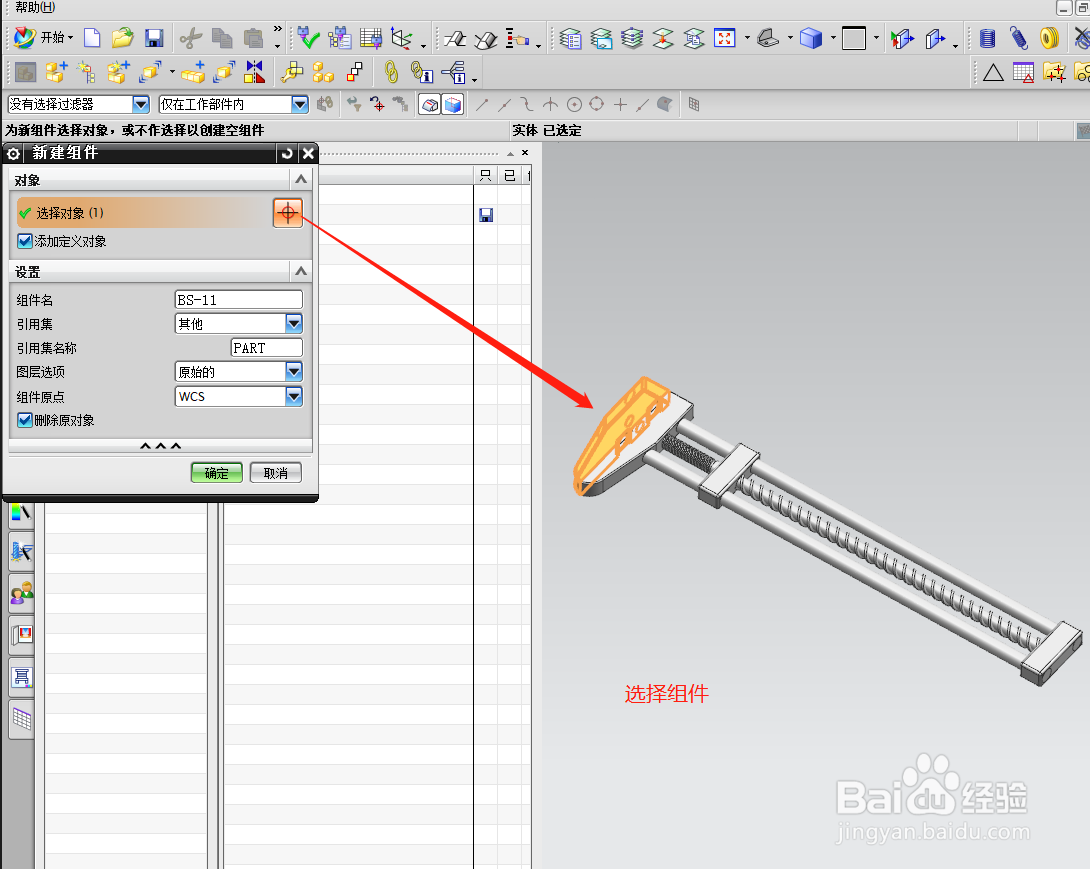

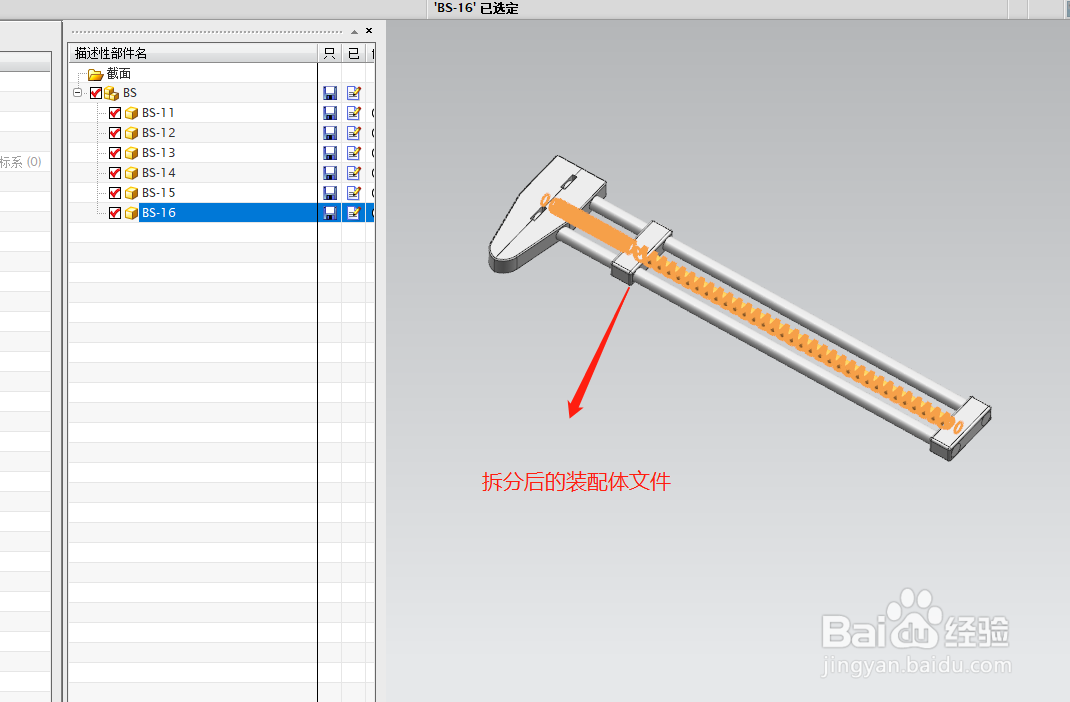

3.依次创建选择各需要拆分部件，（注意一些部件应包含多个特征实体）。完成后进行保存即可。
