订阅UG NX绘制变螺距螺杆的技巧
来源：网络收集 点击： 时间：2024-02-09【导读】：
在网上看见有人问在UG NX软件中如何绘制变螺距螺杆，于是做了这篇经验，其实在UG NX软件中，不像其它软件那么有针对性，但造型方面是多样化的。想研究透彻还是有一定的难度，这里简单讲一下如何去绘制变螺距螺杆。工具/原料more电脑UG NX软件方法/步骤1/4分步阅读
2/4
3/4
4/4
注意事项

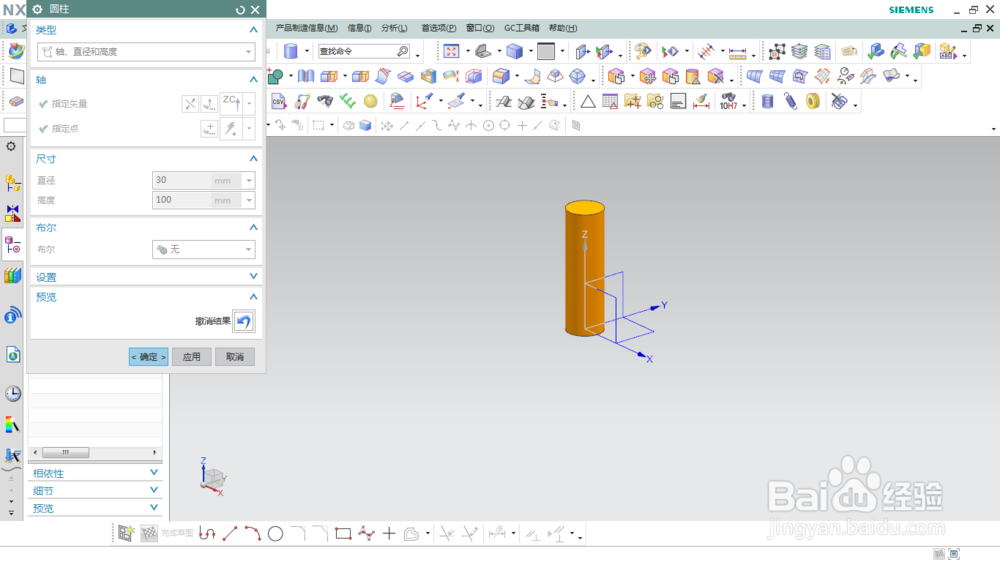

先创建一个圆柱体模型，使用圆柱体命令或拉伸命令。

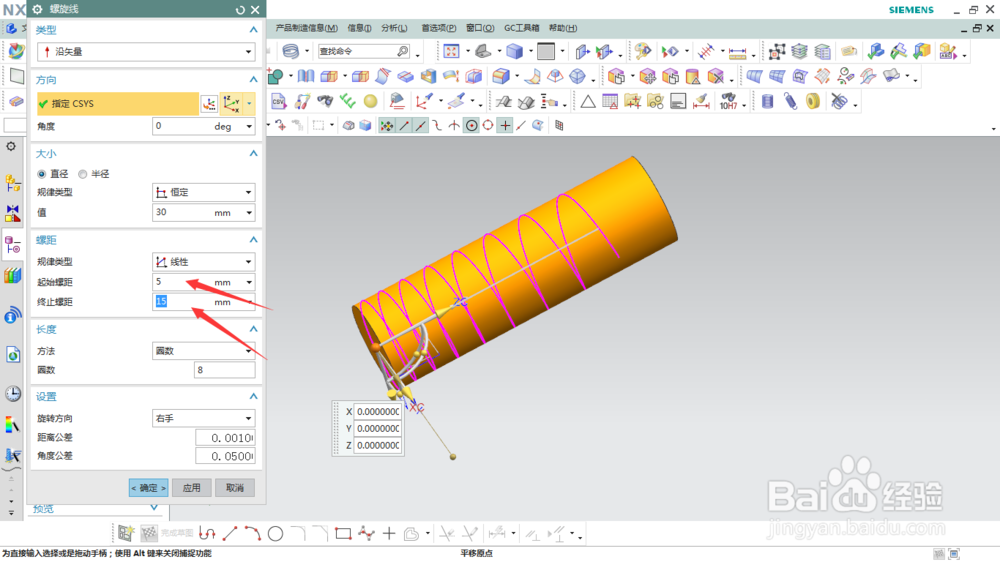

2/4选择插入/曲线/螺旋线，螺距选择为线性，输入起始和终止螺距，选择起点偏移10毫米，直径与圆柱体一致。

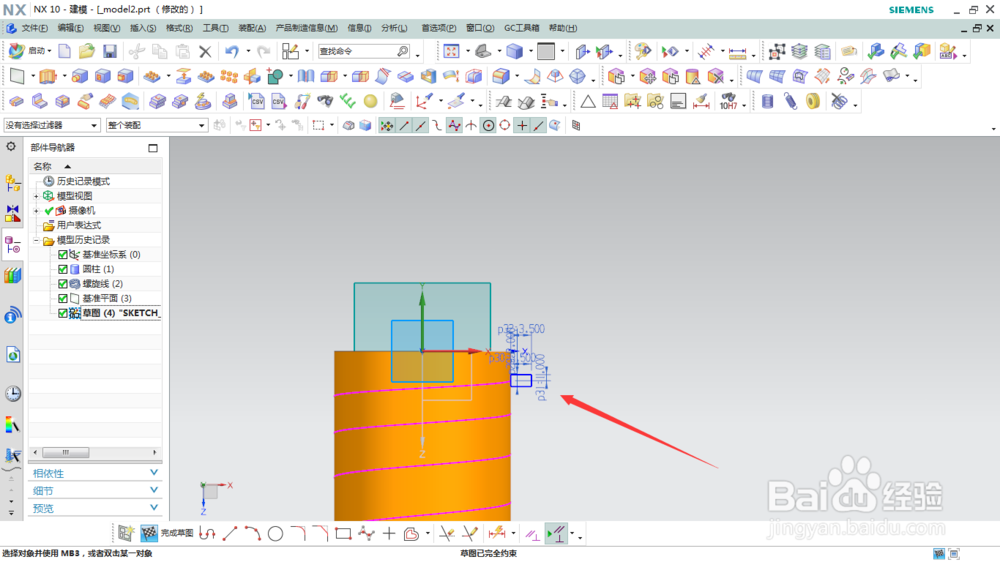

3/4选择螺旋线端点新建基准面绘制截面草图，我这里绘制的一个长方形。

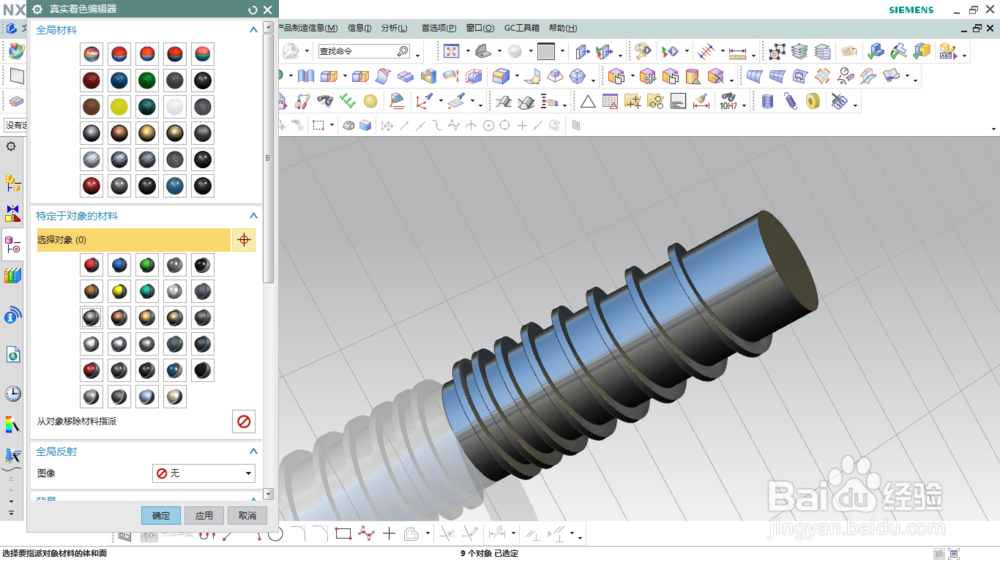

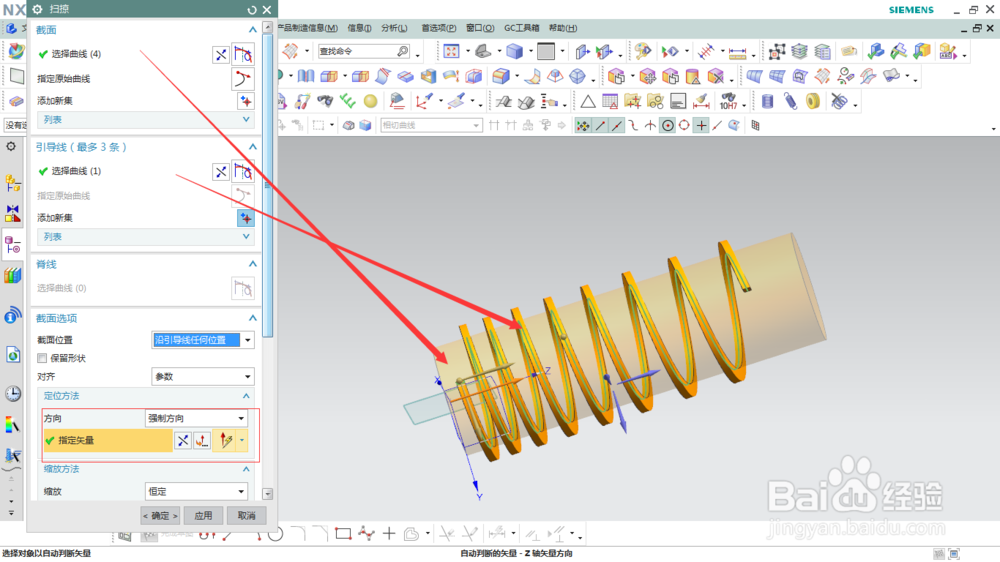

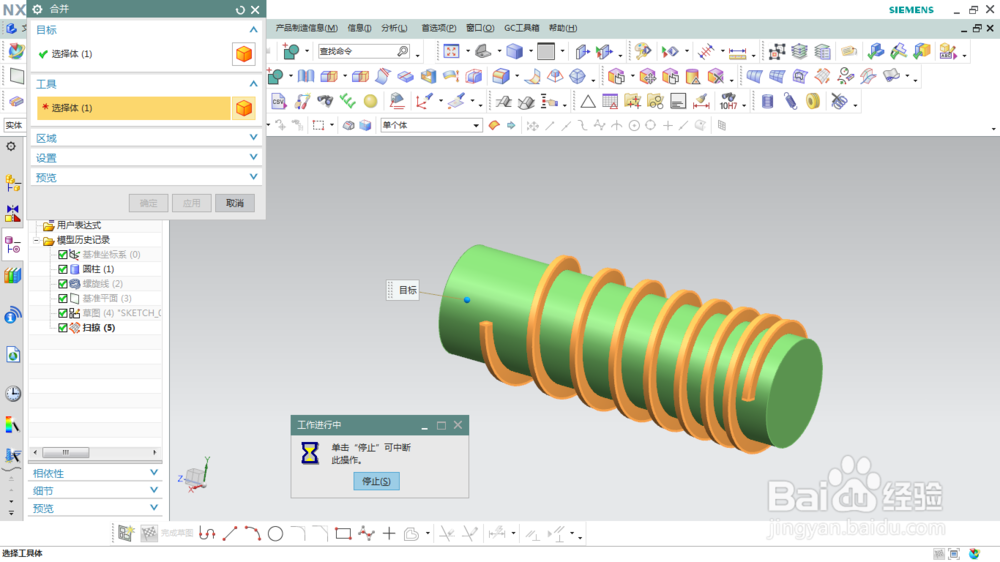

4/4选择扫掠命令，选取草图为截面线，螺旋线为引导线，选择固定方向扫掠，生成变螺距螺杆特征，求和后进行材料着色，效果如图。
注意事项注意扫掠时要选择固定方向，否则截面会随螺旋线扭转。
更多机械设计加工经验，敬请关注！
