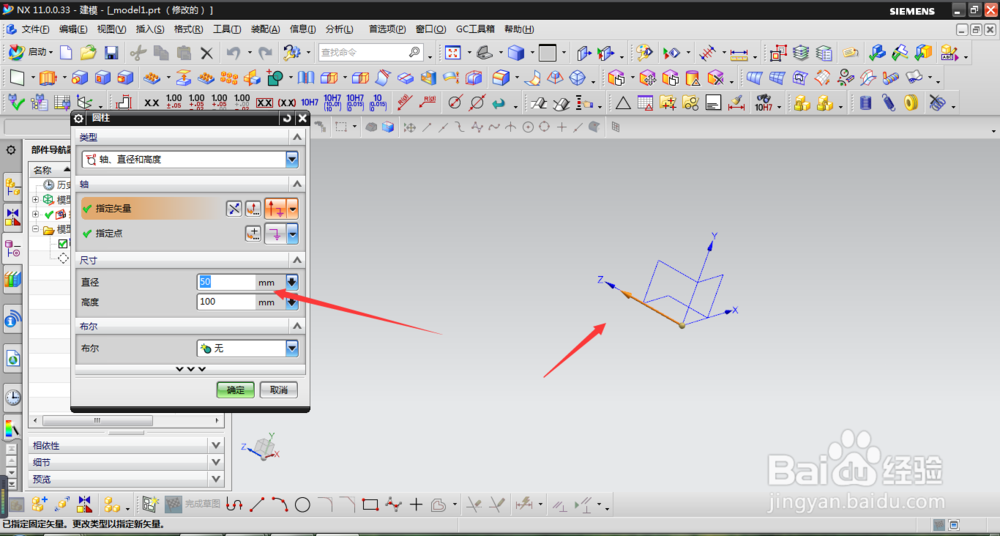

首先打开软件，我们以一个圆柱面分割为例。先创建一个圆柱体模型，直接使用圆柱命令，指定直径和高度尺寸，指定高度方向和中心原点。

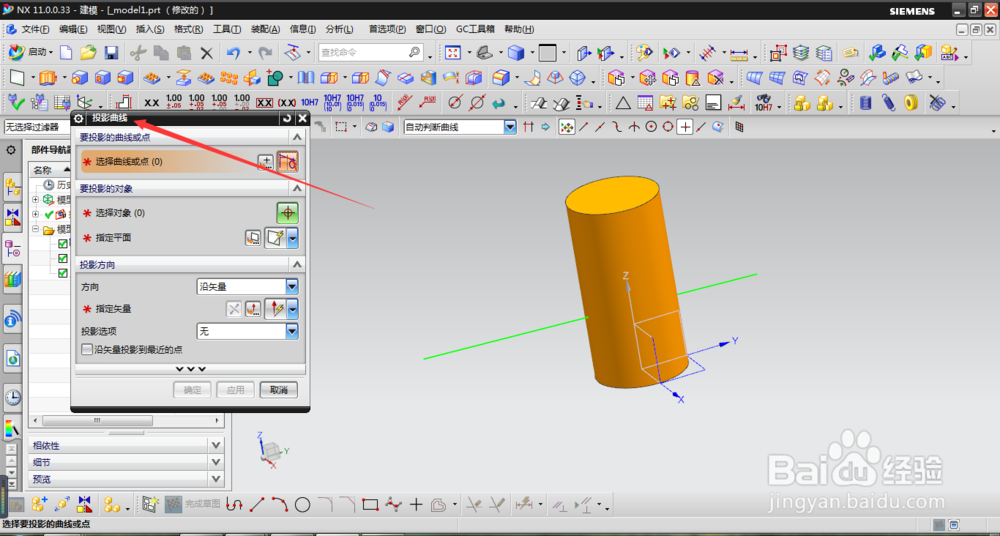

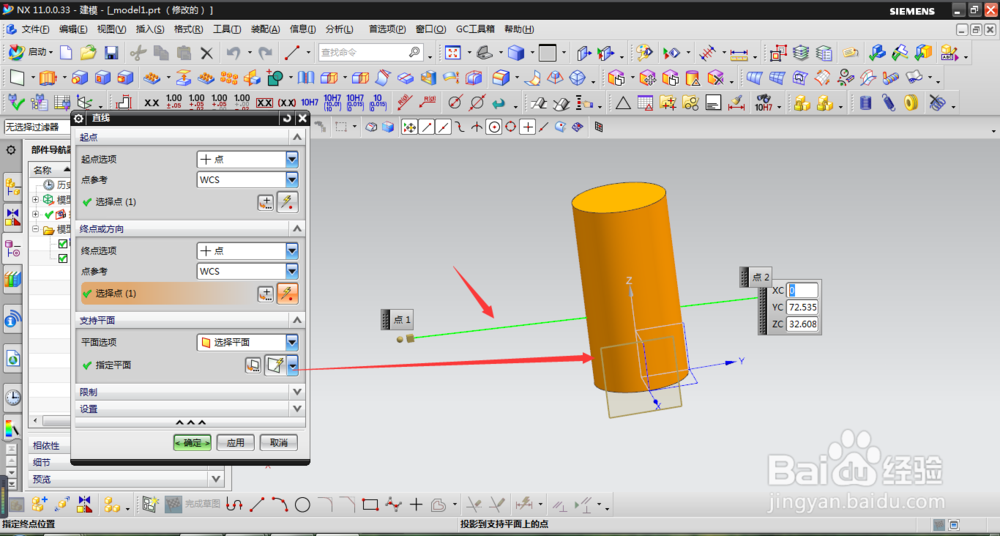

选择插入/曲线/直线命令，绘制一条直线，将坐标平面限制在纵向平面，如图所示。接着选择投影曲线命令，软件弹出投影曲线对话框。

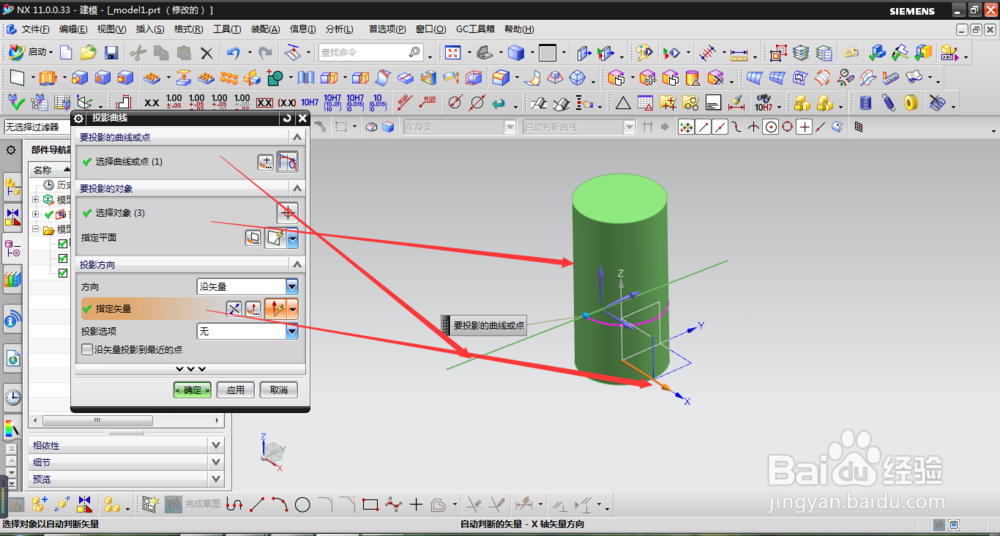

在投影曲线对话框中，选择直线为投影线，圆柱为投影面，将该线段投影到圆柱面上。完成后圆柱面上出现一条半圆线。

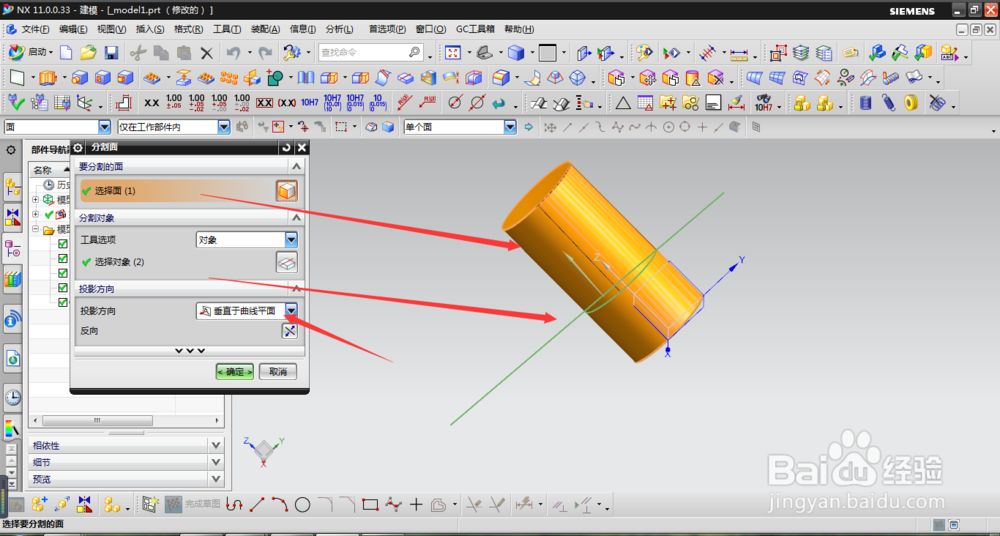

然后选择分割面命令，选取圆柱面为要分割的面，曲线为分割线，将圆柱面上的局部分割出来，如图所示。

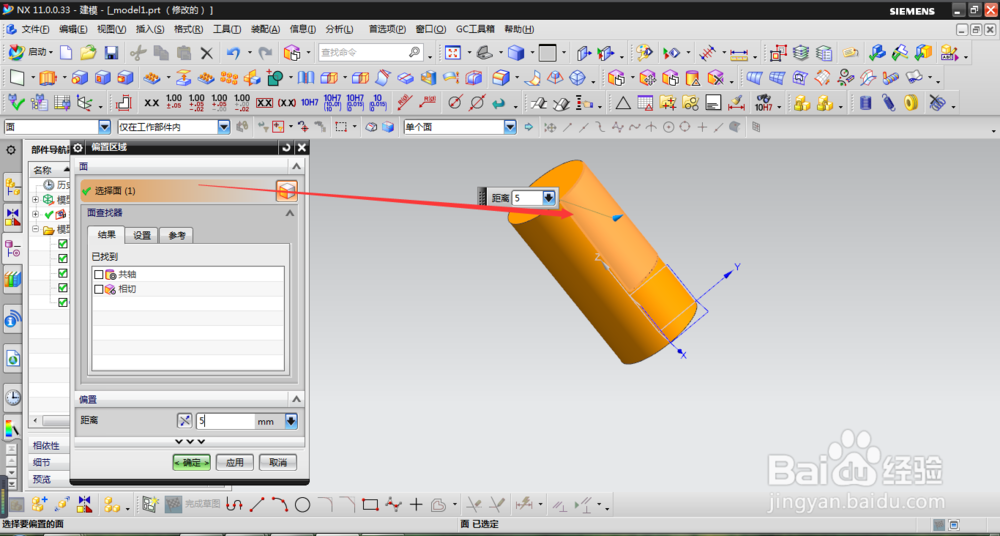

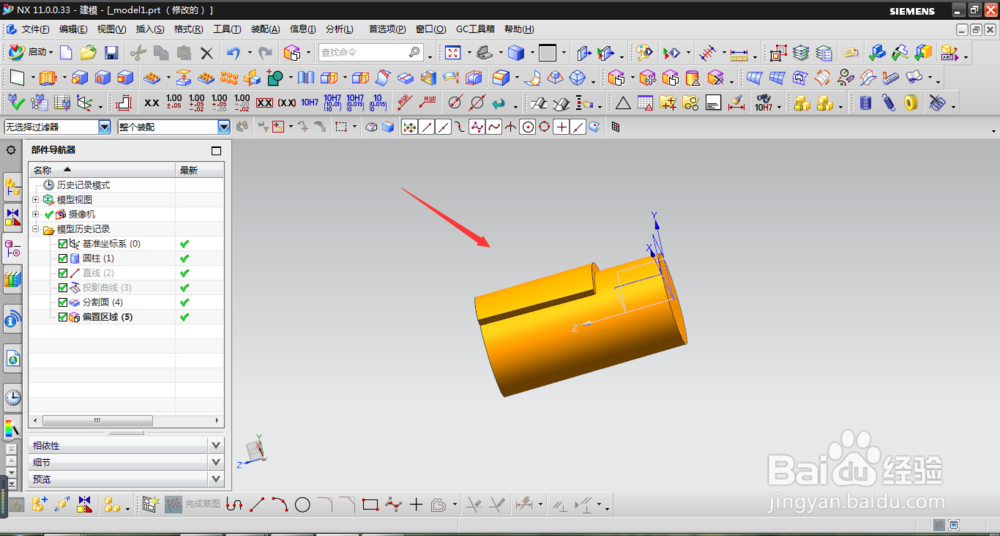

最后选择偏置区域，选取分割出来的面，指定距离进行偏置，完成异形体的创建。效果如图。

注意投影曲线的方向选择。
