订阅solidworks2018工程图中公差字体太大怎么调整
来源：网络收集 点击： 时间：2024-03-01【导读】：
使用solidworks绘制工程图标注公差时，其默认状态下公差字体很不协调，我们通过单独对公差字体调整来达到合适的比例工具/原料more电脑SolidWorks2018方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

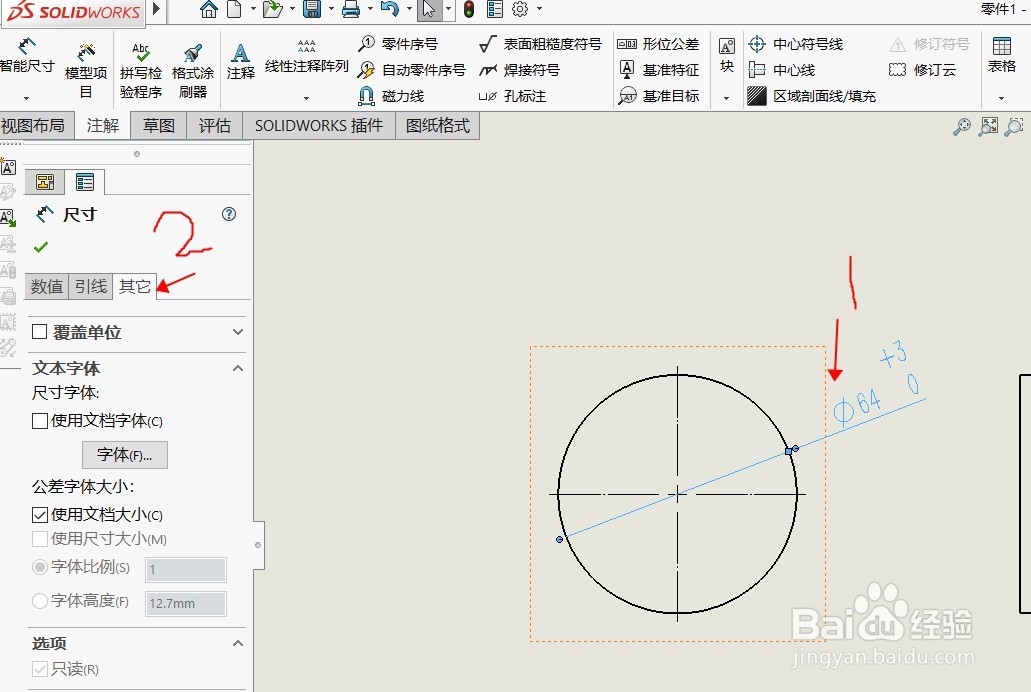

先选中要修改的尺寸，然后点击左侧“尺寸”勾选框中的“其他”

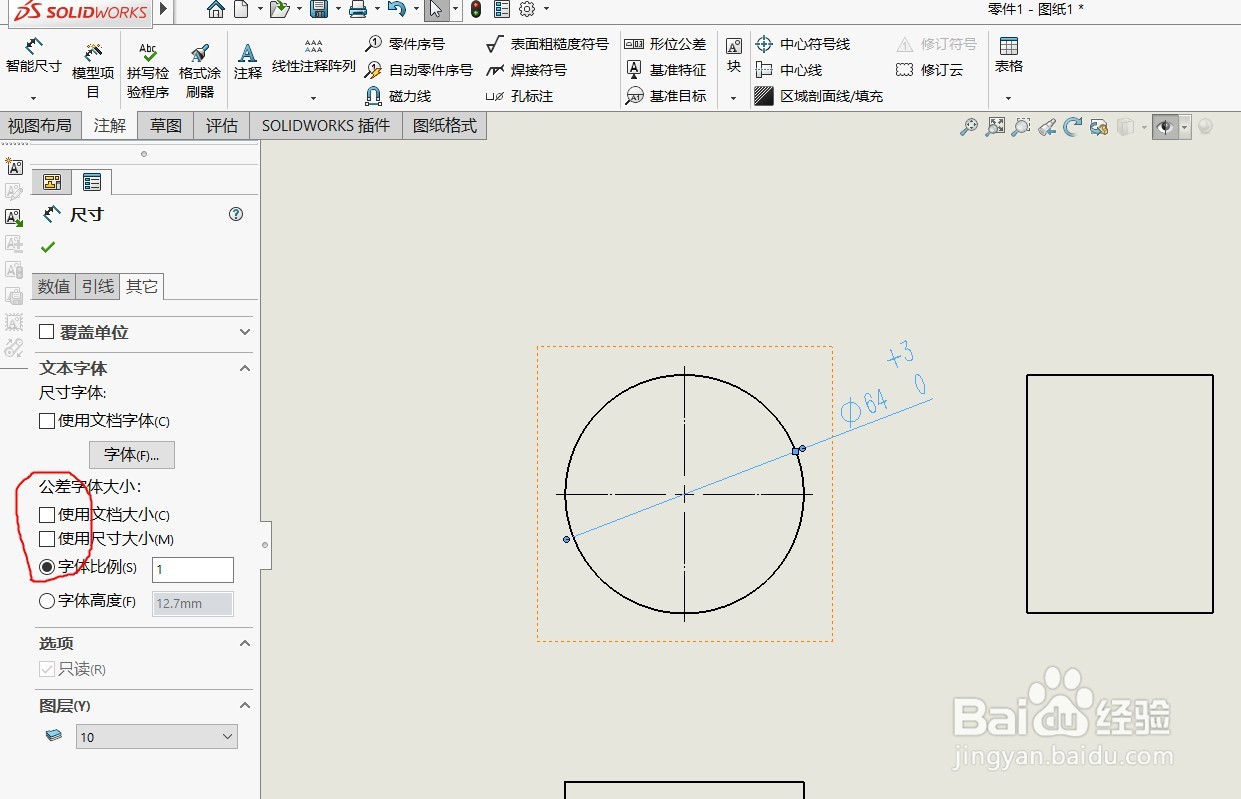

2/5勾选“公差字体大小”前的方框，呈图示状态

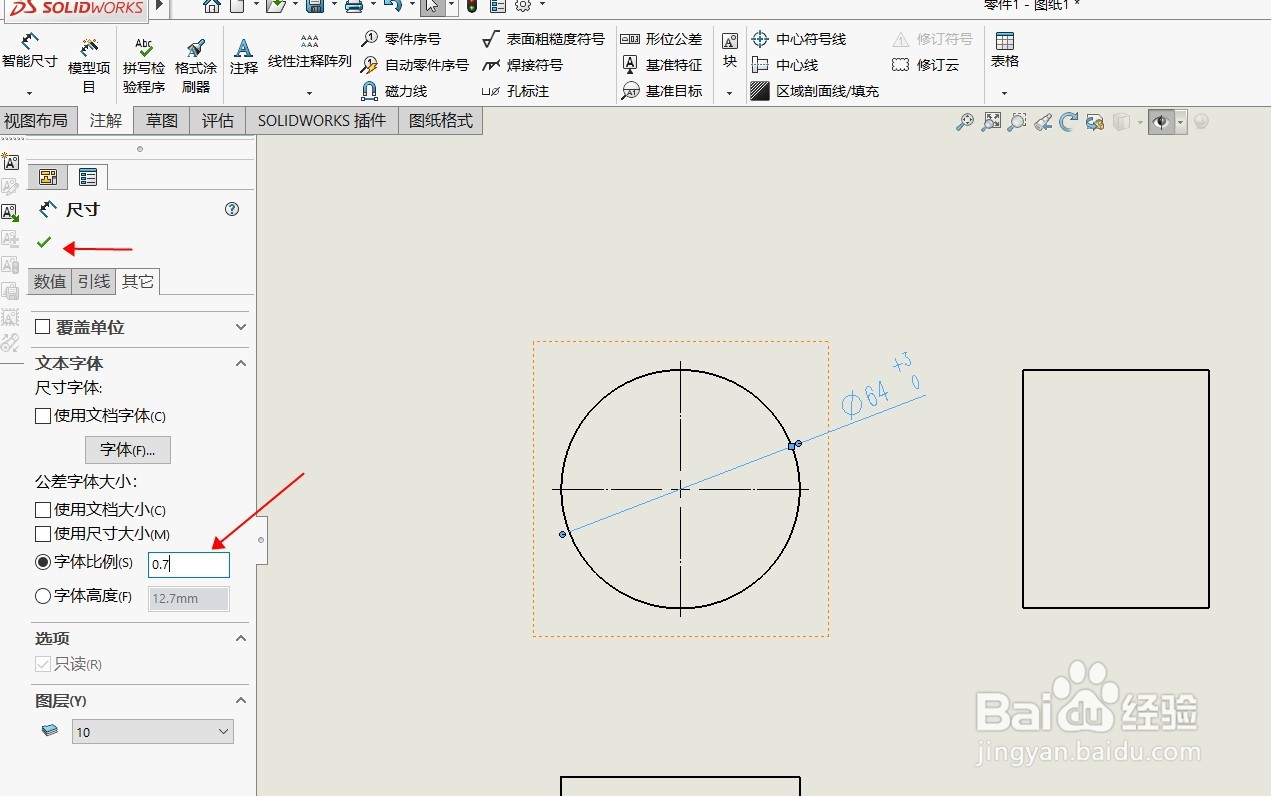

3/5将“字体比例”改为0.7，然后点击如箭头所示的确定符号
4/5则基本尺寸字体未变，公差字体大小变小，整体变得协调

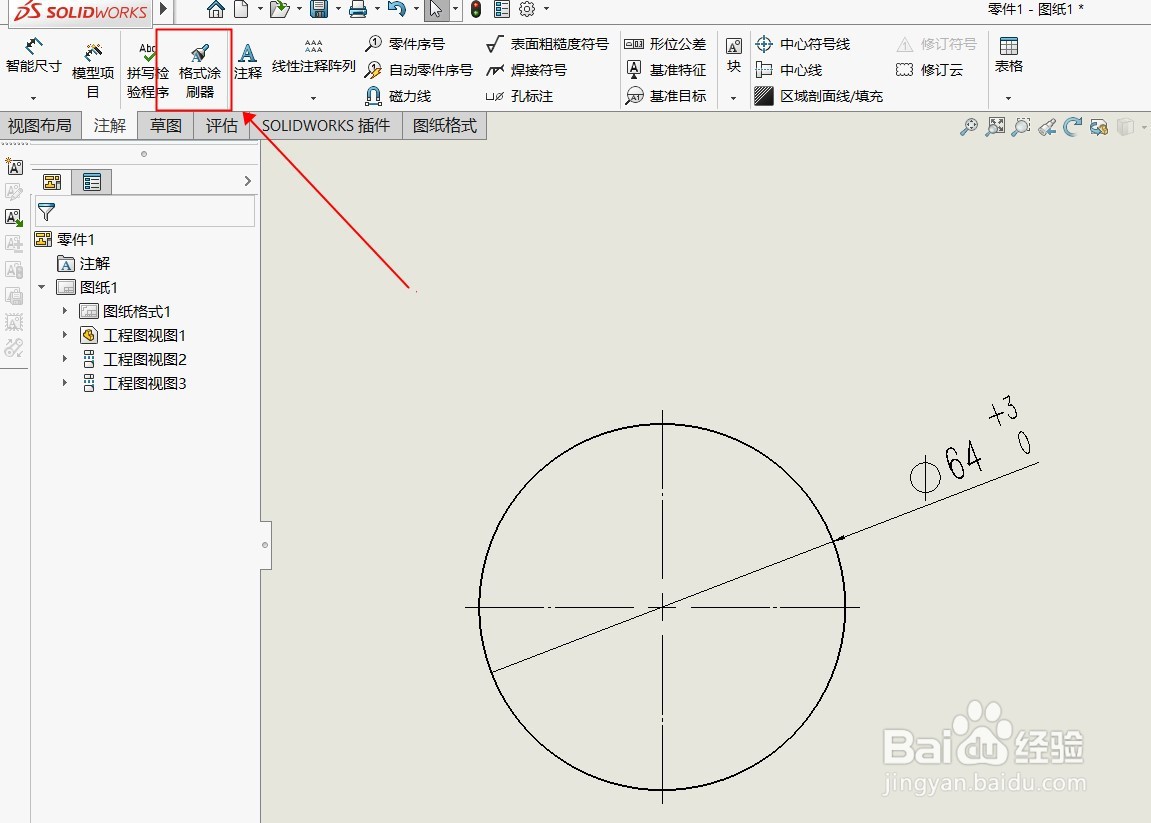

5/5如需要多个公差标准进行修改，可以使用“格式涂刷器”进行快速修改。
注意事项更改一个后，其他的可通过“格式涂刷器”批量修改。
公差字体大小，可设置不同比例进行调整，不局限于0.7
