在UG建模中，圆锥体不仅可以用旋转命令旋转出来，还可以直接使用圆锥体命令，该命令可以通过以下5种方式画出圆锥体，分别是直径和高度、直径和半角、底部直径，高度和半角、顶部直径，高度和半角以及两个共轴的圆弧工具/原料more电脑 Win 10 64位 专业版UG NX11.0软件方法/步骤1/11分步阅读

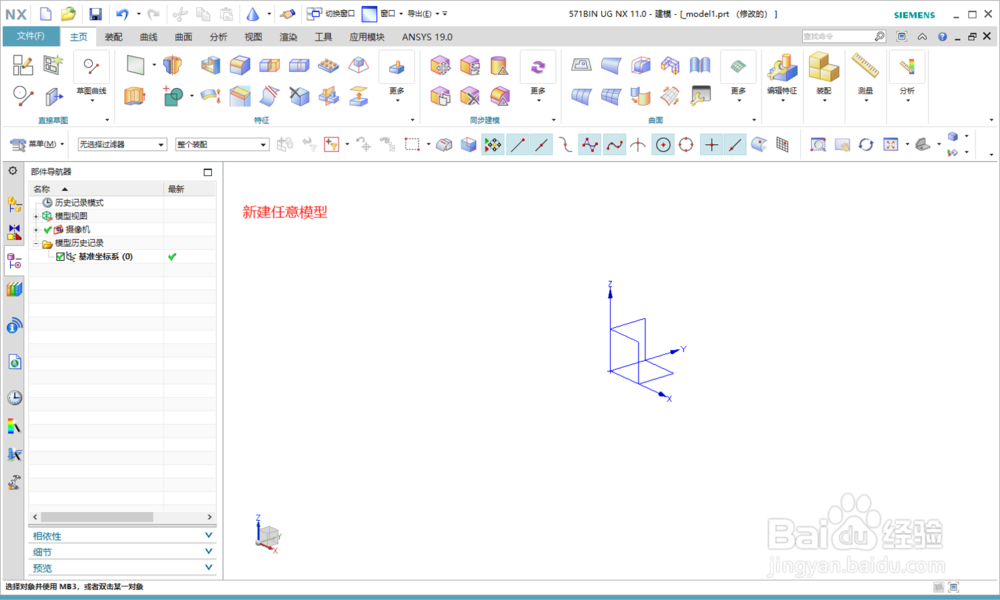

打开软件，新建任意一个模型

2/11

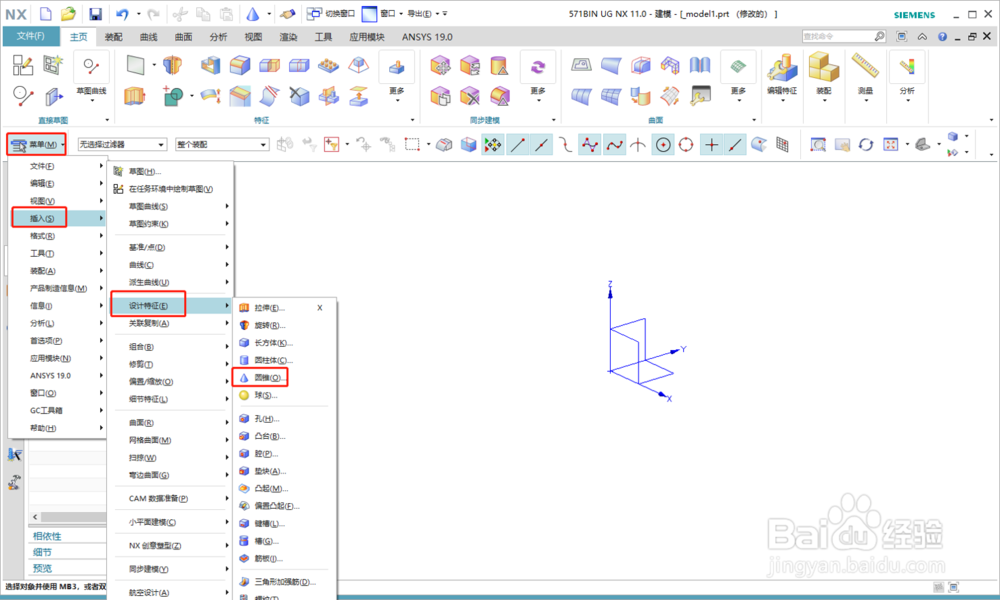

依次点击菜单、插入、设计特征、圆锥，或者在功能区特征栏下找到圆锥的图标

3/11

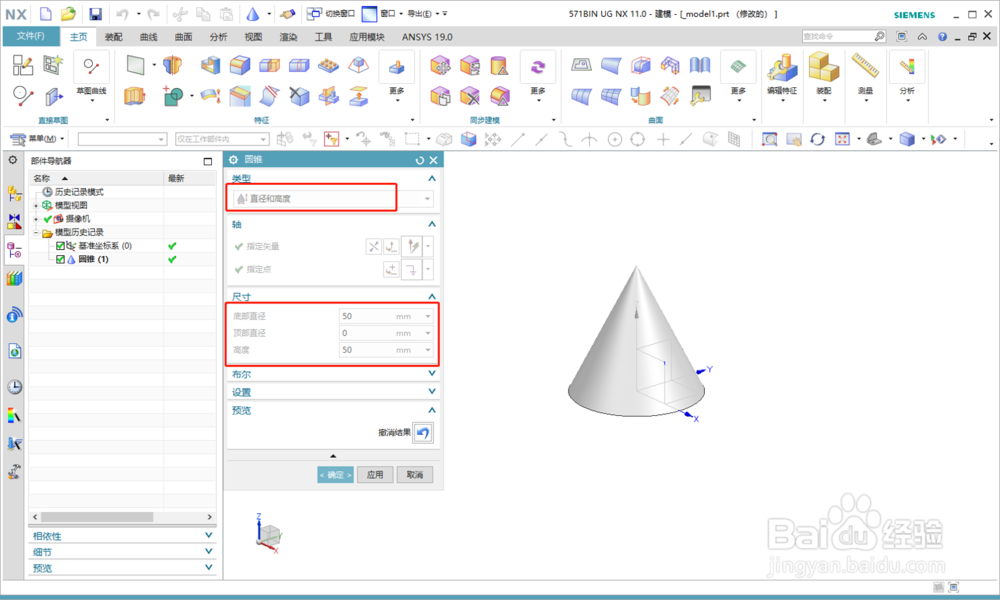

类型中选择直径和高度，指定轴选择+Z，指定点默认选择为原点 ，然后输入底部直径为50，高也为50，即可生成一个圆锥体，该种方式生成的圆锥体半角值是根据输入的尺寸来确定的

4/11

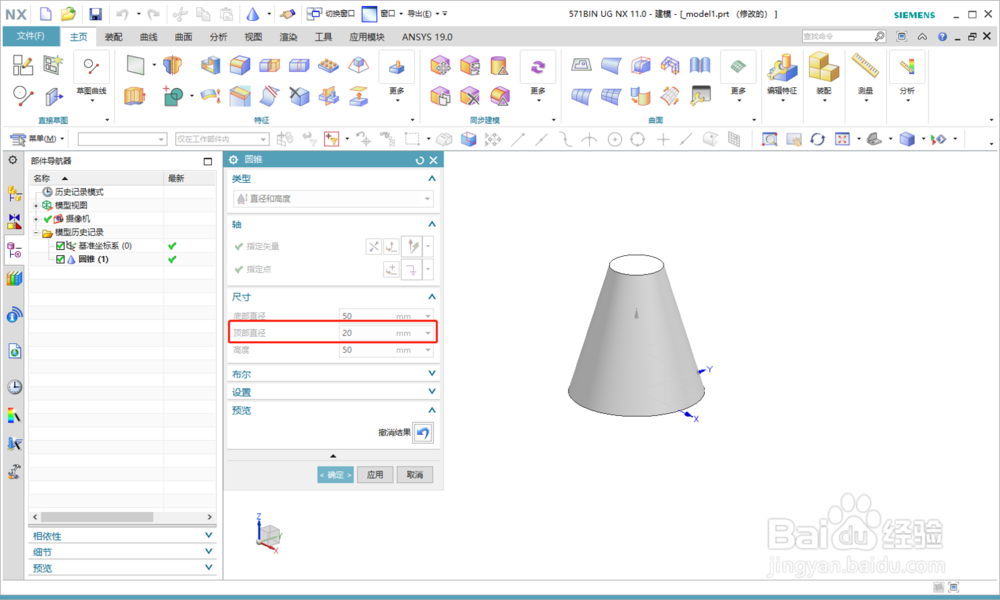

默认顶部直径是0，生成的圆锥体是尖的，把顶部直径输入一个数值，这里输入20，可以得到顶部也是一个圆面的圆锥体

5/11

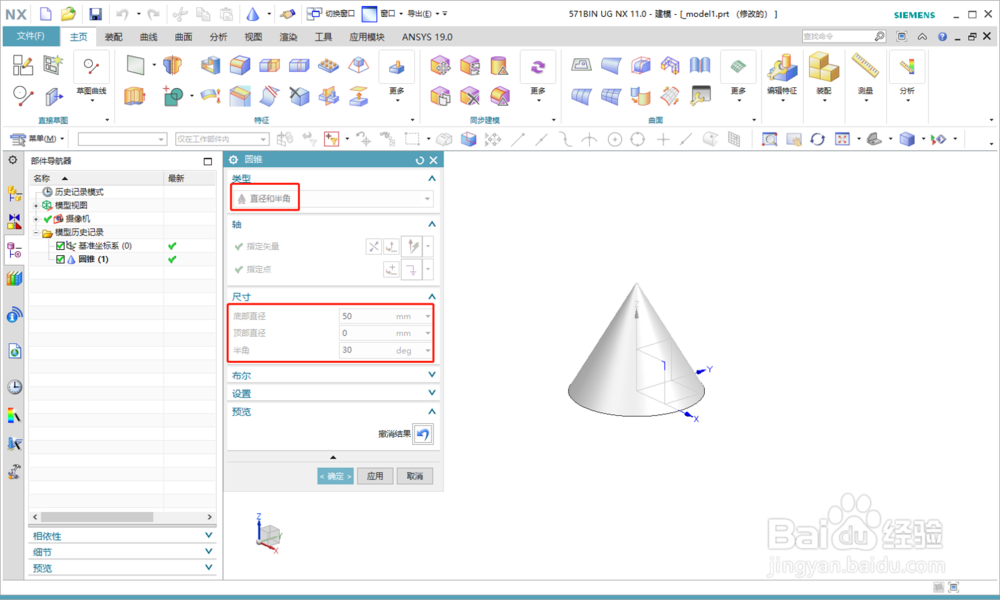

类型中选择直径和半角，底部直径输入50，顶部直径输入0，这里的半角指的是中心轴和圆锥斜边的夹角，这里输入30°，可以生成一个圆锥体，同样顶部直径输入非零数值，圆锥体由尖的变为平的，该种方式生成的圆锥体高度是由输入的尺寸确定的

6/11

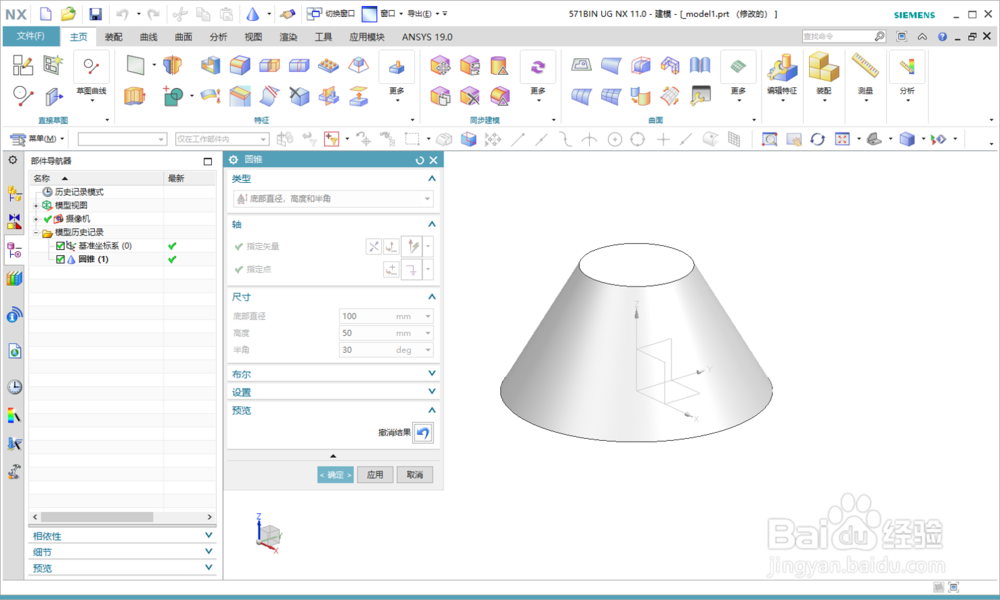

类型中选择底部直径，高度和半角，底部直径输入100，高度输入50，半角输入30°，也可以生成一个圆锥体，该种方式生成的圆锥体顶部直径是由输入的尺寸确定的，输入数值前需要进行简单的计算，否则可能无法生成圆锥体

7/11

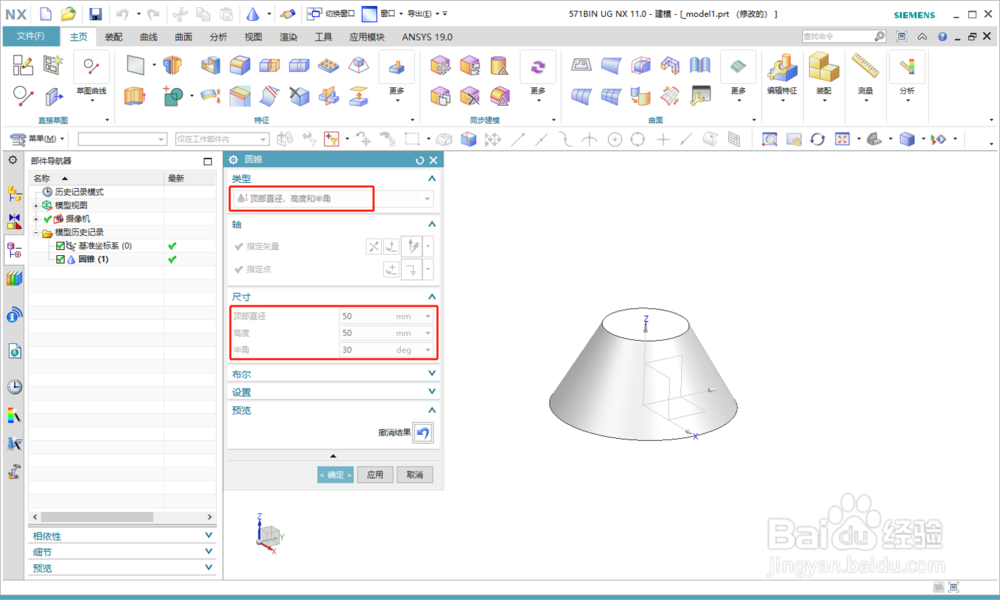

类型中选择顶部直径，高度和半角，顶部直径输入50，高度输入50，半角输入30°，也可以生成一个圆锥体，该种方式生成的圆锥体底部直径是由输入的尺寸确定的

8/11

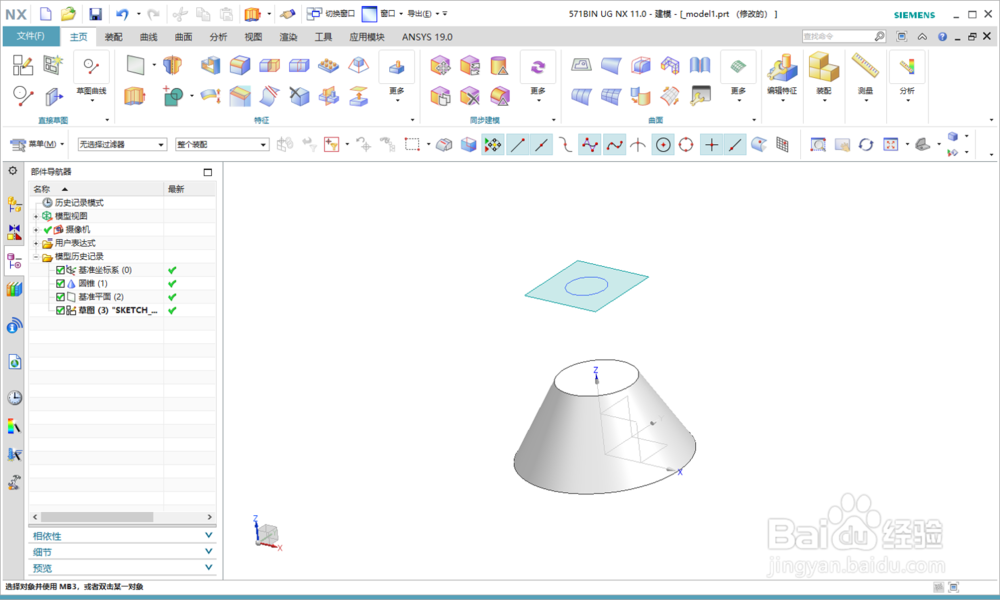

类型中选择两个共轴的圆弧，这就需要有现成的两个共轴圆弧，我们以一个圆锥的顶面做为一个圆弧，再在上方一定距离画出一个圆弧

9/11

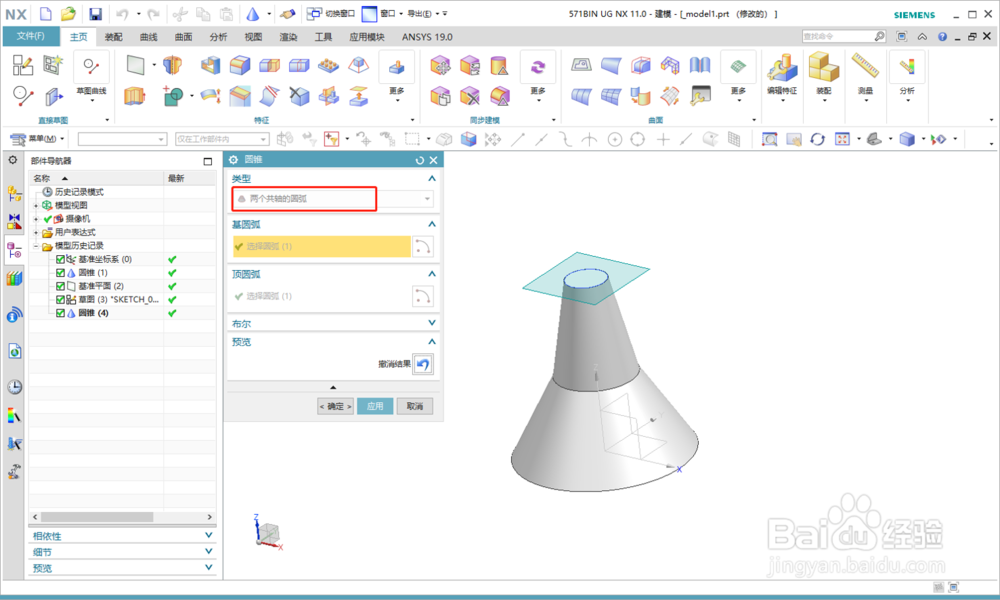

再打开圆锥对话框，类型中选择两个共轴的圆弧，再依次选择现有圆锥的顶面和草图画的圆弧，即可创建圆锥体

10/11

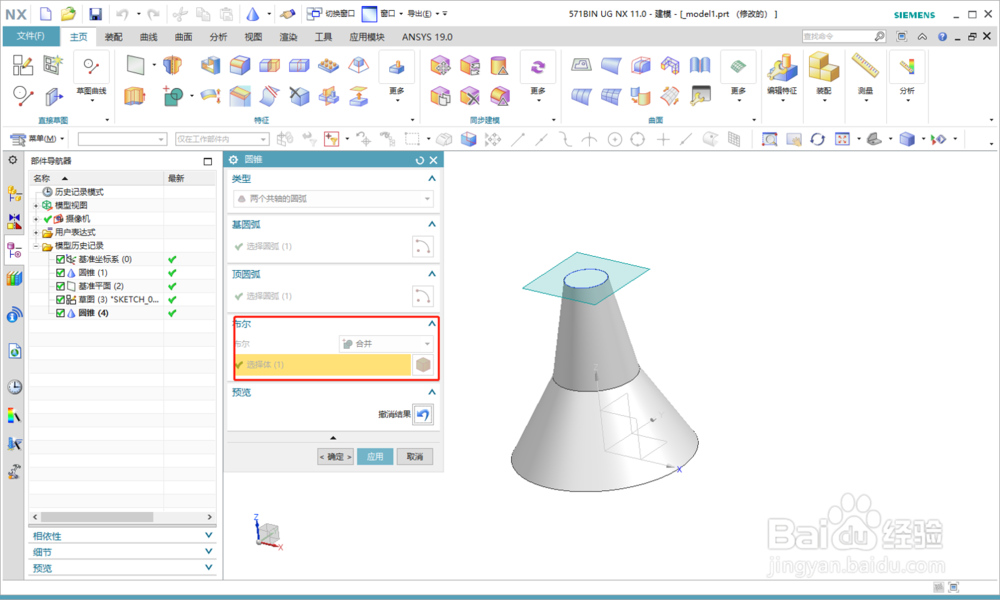

圆锥体命令中也集成了布尔运算，在布尔中选择合并，生成的圆锥体就和现有部件合并为一个体了

11/11

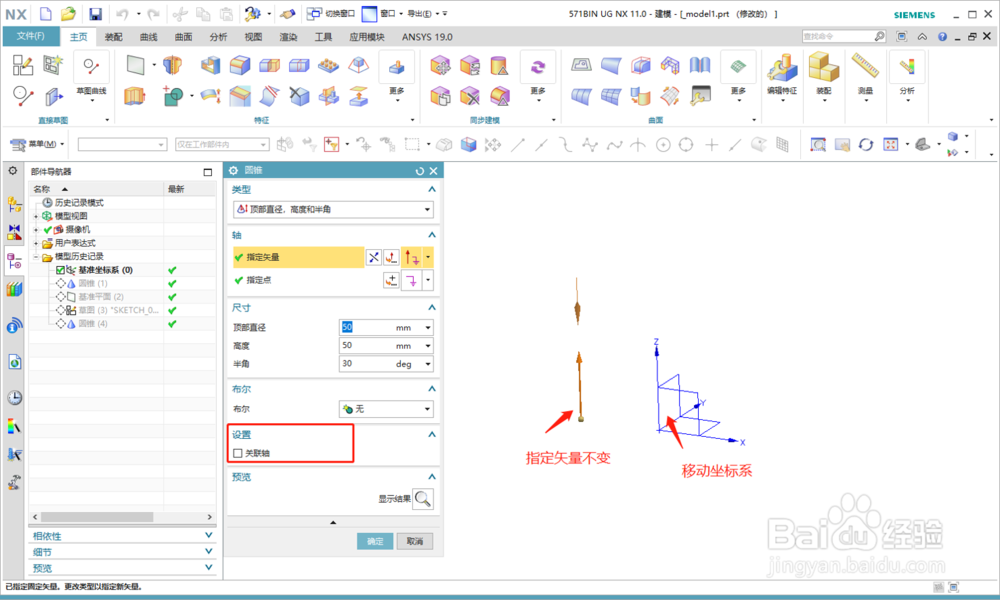

除了选择两个共轴的圆弧，都需要选择一个轴，同时也可以设置是否关联所选轴，我们在画第一个圆锥时是不勾选的，此时移动坐标系后，发现指定的矢量并没有发生变化，所以创建的圆锥体位置也是不变的

总结1/1

总结：

圆锥体有多种画法，也可以设置布尔以及关联：

1、新建一个模型

2、选择直径和高度创建圆锥体

3、选择高度和半角创建圆锥体

4、选择底部直径，高度和半角创建圆锥体

5、选择顶部直径，高度和半角创建圆锥体

6、选择两个共轴圆弧创建圆锥体

7、圆锥体内的布尔求差

8、圆锥体的关联轴

注意事项

需要根据需要选择不同的类型来创建圆锥体

类型中选择两个共轴的圆弧创建的圆锥体和草图的弧线有关，不能选择关联轴
