订阅二层透传功能实验
来源：网络收集 点击： 时间：2024-02-10【导读】：
华为两台交换机划分VLAN，直连的情况，比较简单，大家应该都比较熟悉。在两台交换机之间有一台交换机只是提供传递功能的情况怎么设置呢，今天就跟大家分享下，希望对大家有所帮助。工具/原料more电脑一台ENSP模拟器方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

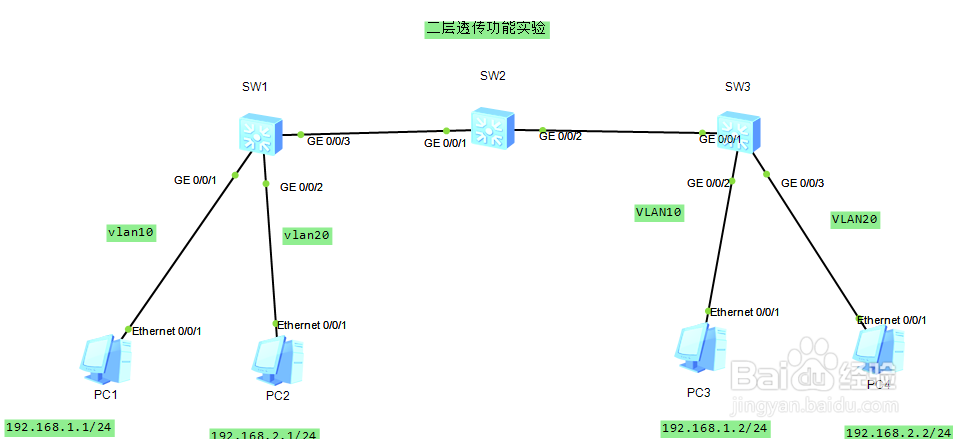

一、实验拓扑
2/7二、PCIP地址配羞块置

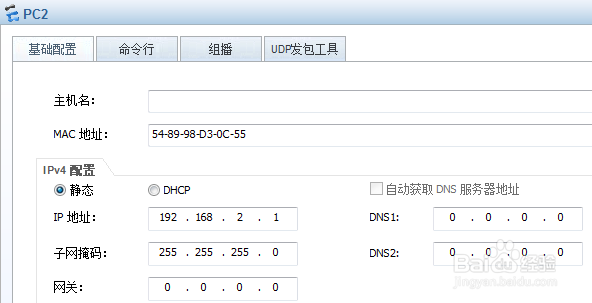

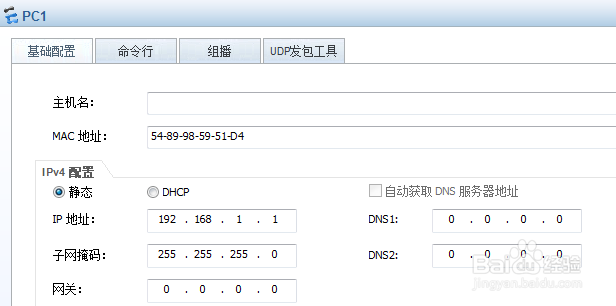

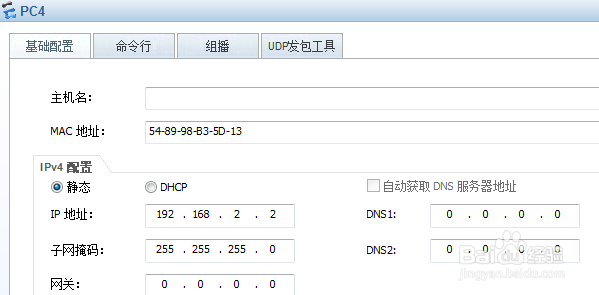

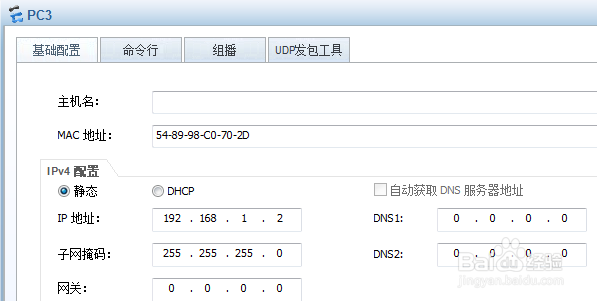

IP地址按照拓扑上面标哄仗注的进行配置，详细如下图
3/7三、交换机配置
首先讲欧秤矿述下与PC进行直连的两台交换机的配置。

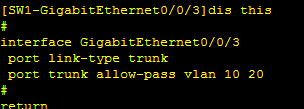

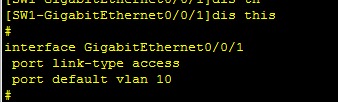

SW1配置：如下图
4/7SW3配置：如下图

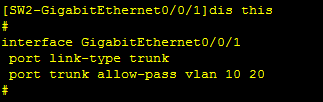

5/7重点是SW2上的设置，SW2只是进行透传VLAN数据，究竟需要不需要进行设置呢，答案是一定的，具体设置如下图
6/7四、验证

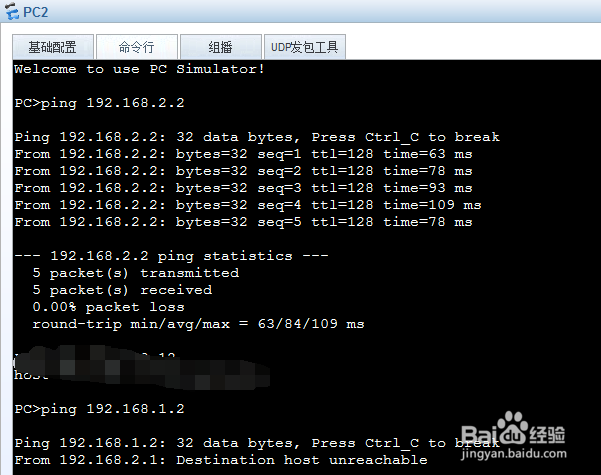

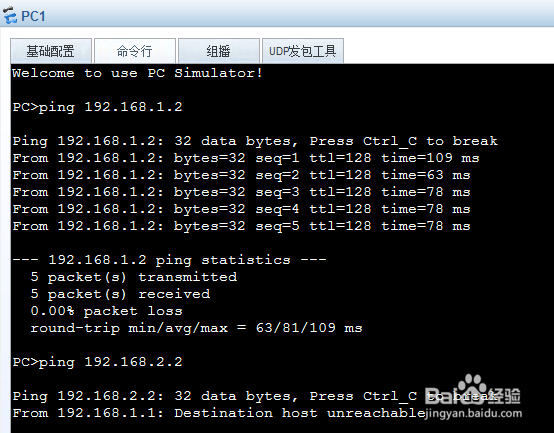

PC1与PC3、PC2与PC4之间通过ping进行测试连通性
7/7至此，透传实验就完成了。
注意事项VLAN透传拓扑中要注意中间设备的设置，华为交换机是需要在中间设备上进行添加透传VLAN的，其他厂商具体情况具体分析
