订阅caxa3D实体设计中的缩放体命令怎么使用？
来源：网络收集 点击： 时间：2024-02-10【导读】：
caxa3D实体设计中的缩放体命令怎么使用？简单粗暴的简介是否能留住你们的目光？工具/原料more电脑caxa3D实体设计2018软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
CAXA3D实体设计立体几何缩放体

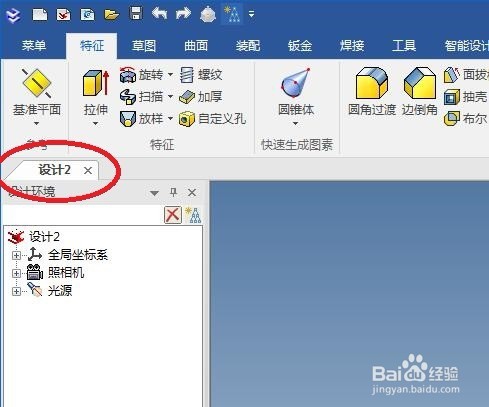

如下图所示，
打开CAXA3D实体设计2018软件，
新建一个新的空白模板的设计环境。

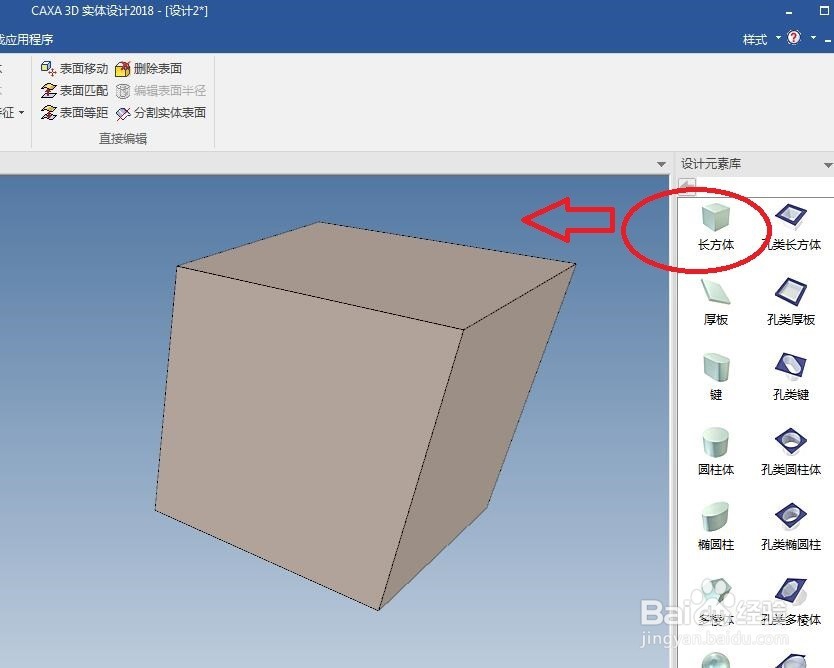

2/8如下图所示，
1、从右边设计元素库中拖一个长方体到三维区域，创建一个长方体，
2、点击长方体，在出现手柄之后修改成100x100x100的正方体。

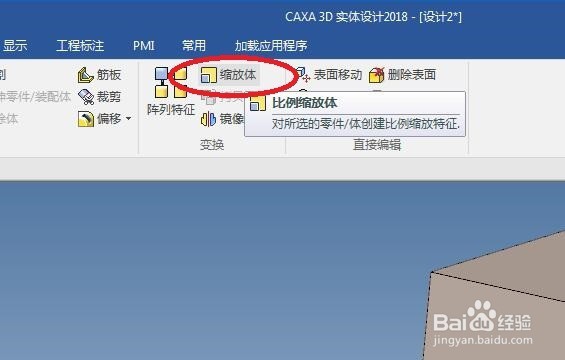

3/8如下图所示，
点击特征工具栏中的“缩放体”图标，激活该命令。

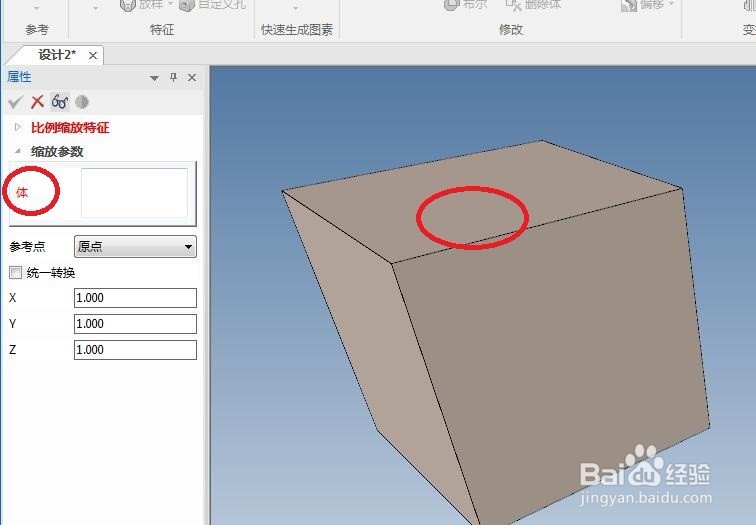

4/8如下图所示，
软件左边的属性栏出来了，
看着红色框选，
这是需要我们选择一个实体了，
我们只有点击这个正方体。

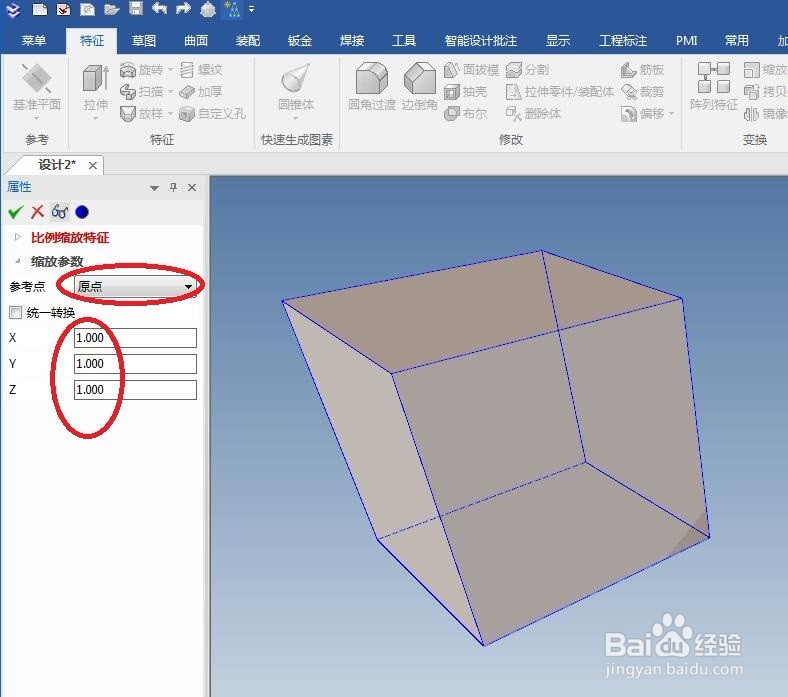

5/8如下图所示，
上一步我们刚刚点击完正方体，
属性栏中的内容就发生了变化，
看缩放参数，
这些都是要改的。

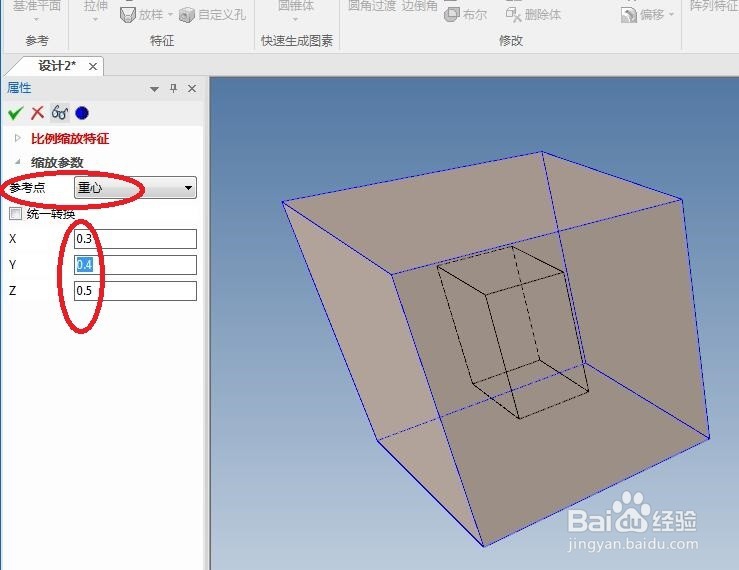

6/8如下图所示，
1、将参考点由“原点“改成“重心”，
2、将X、Y、Z轴的数字1分别改成0.3、0.4、0.5。
7/8如下图所示，
确定生成并退出。
8/8如下图示小一号的长方体就缩放成功了。
