垫块特征在UG中属于成型特征，可以直接插入。之前笔者没怎么用到这个功能，但是在这段时间写经验的时候，发现垫块和凸台很类似，看完这篇经验之后，不知你们是否也会有同感呢？工具/原料more电脑UG10.0软件UG中垫块特征方法/步骤1/15分步阅读

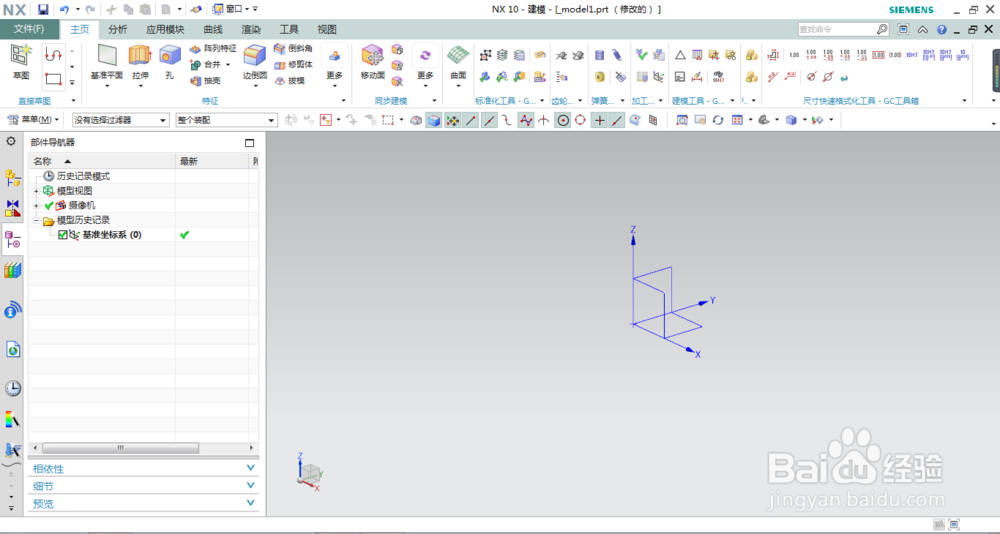

打开UG10.0软件，新建一个模型文件，使软件进入到三维建模工作状态。

2/15

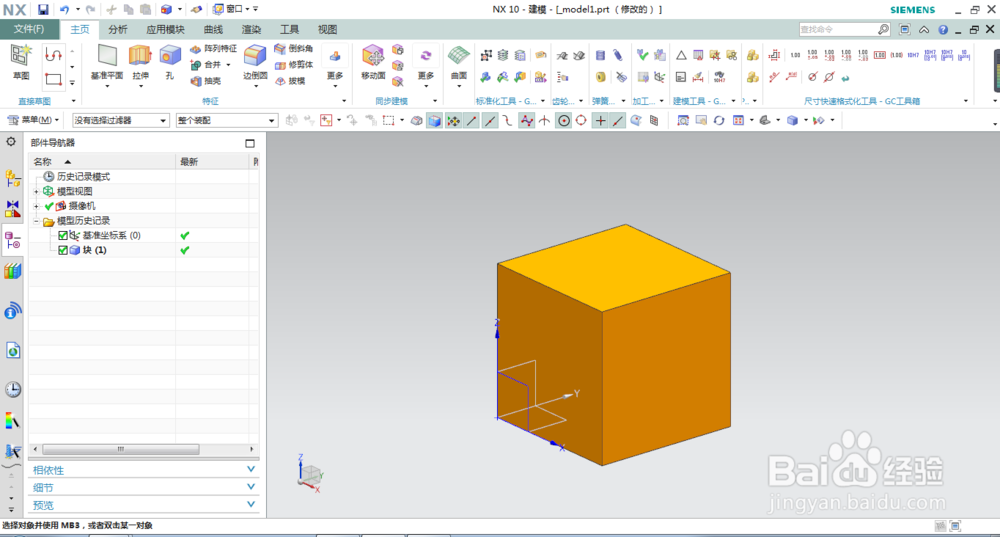

插入一个正方体作为演示所用

3/15

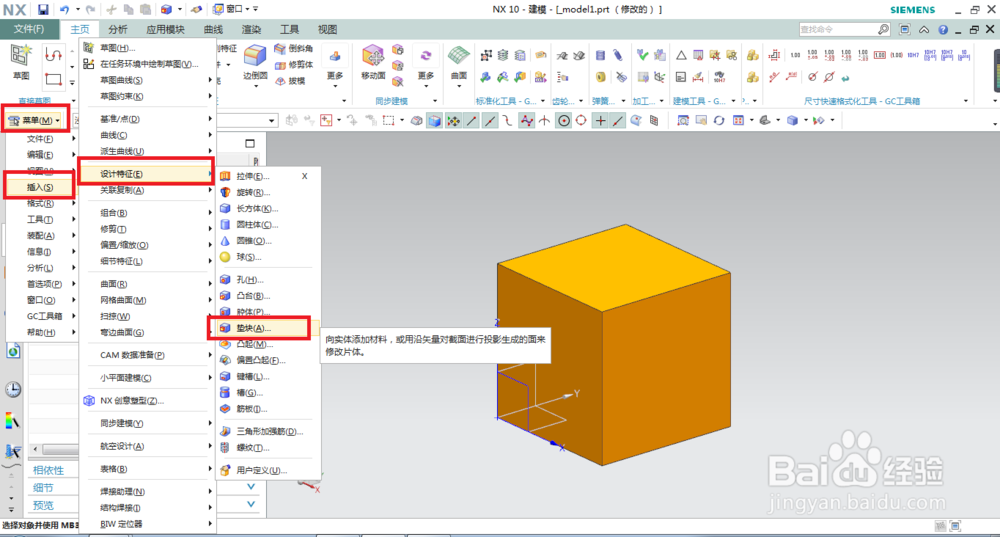

执行【菜单】-【插入】-【设计特征】-【垫块】，通过这些命令，激活垫块命令。

4/15

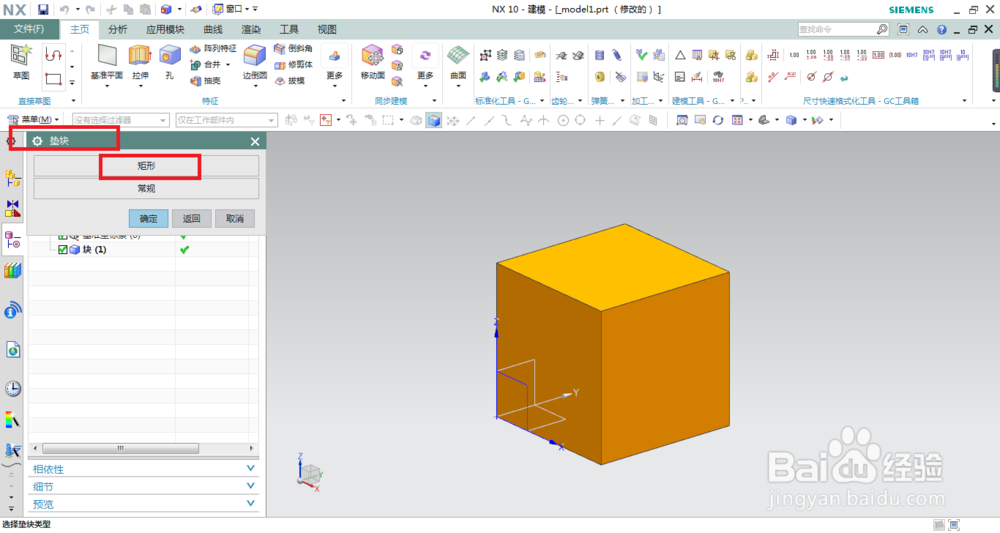

执行完第三步，会弹出下图中所示的对话框。这是“垫块”对话框，点击“矩形”按钮。

5/15

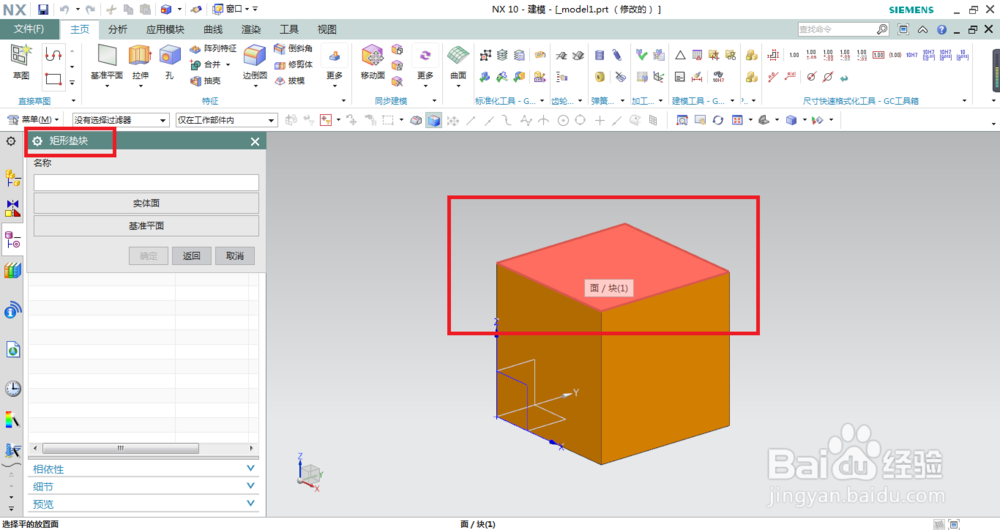

进入“矩形垫块”对话框，点击正方体的上表面。

6/15

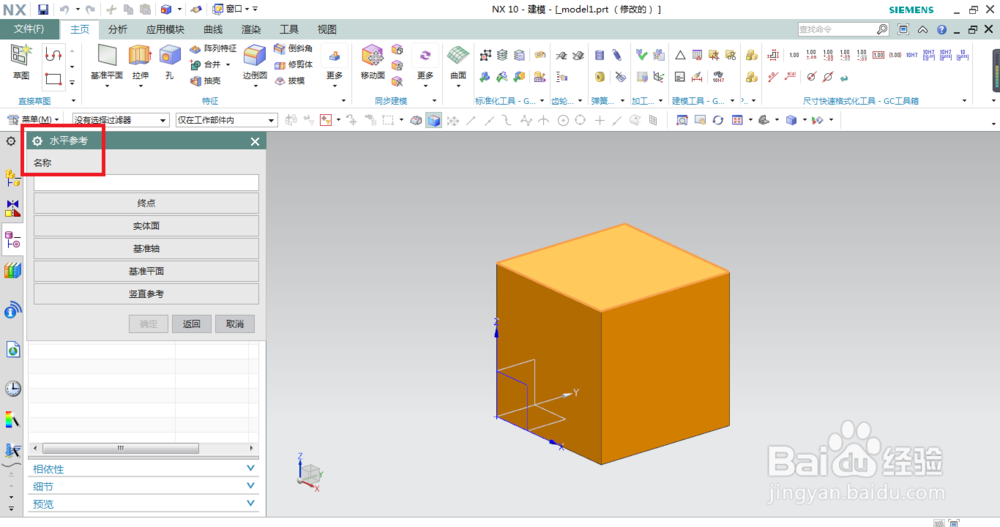

刚点完上表面，对话框就自动转换到“水平参考”对话框，如下图所示。

7/15

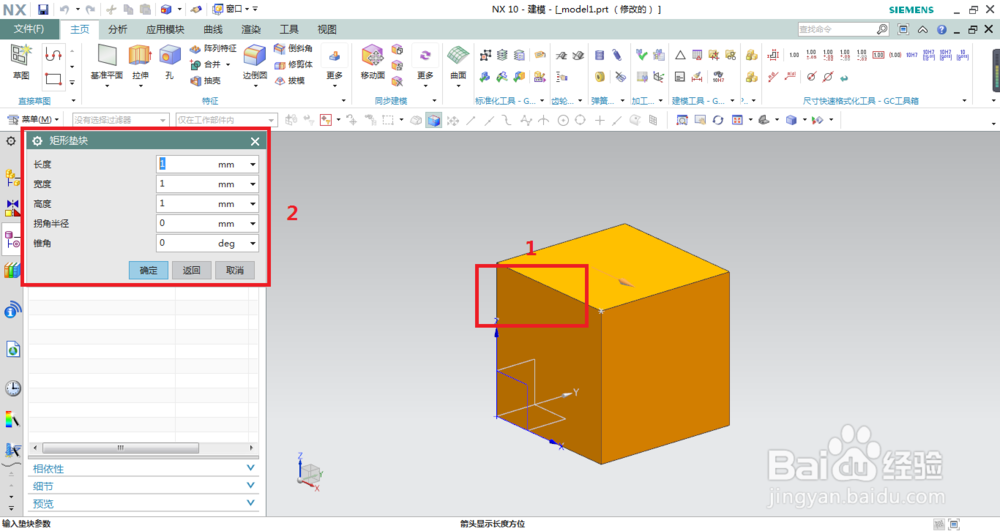

这一步见下图，

1号红色框选，点击这条边。

2号红色框选，自动转换到“矩形垫块”对话框，并多出了长宽高等参数，这些都是开始的默认参数。

8/15

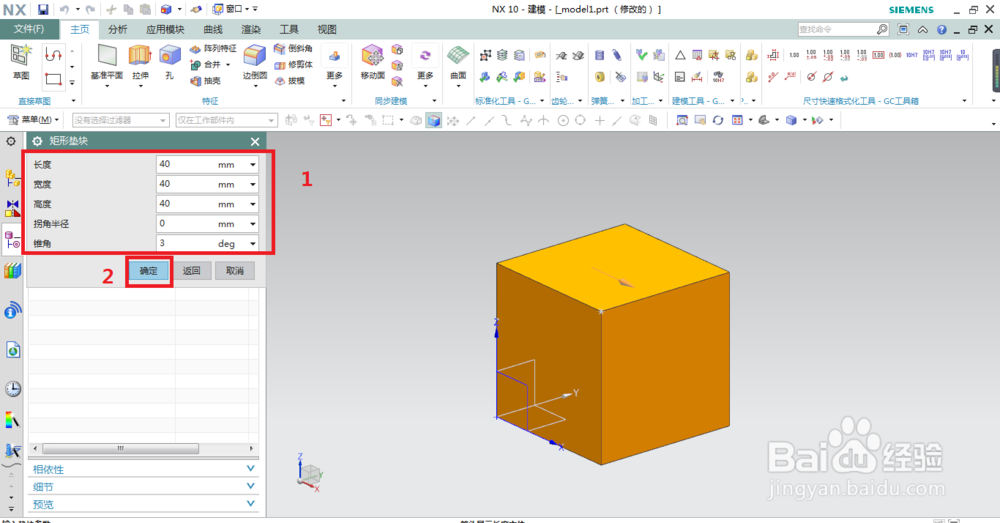

设置垫块参数，见下图。

1号红色框选，参数设置完毕，

2号红色框选，点击确定

9/15

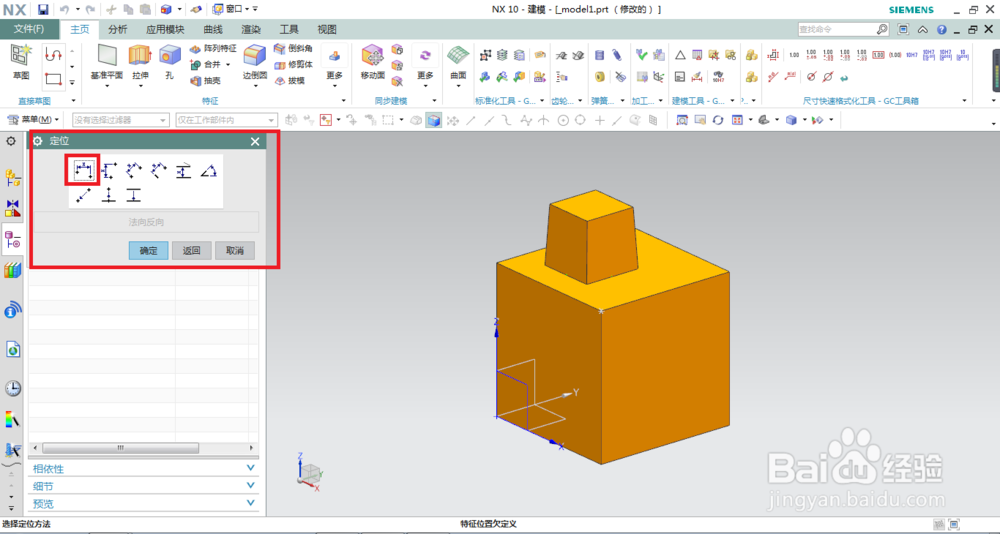

在第八步中点击确定之后，就转换到定位对话框。如下图所示，点击小一号的红色框选，它是水平定位的图标。

10/15

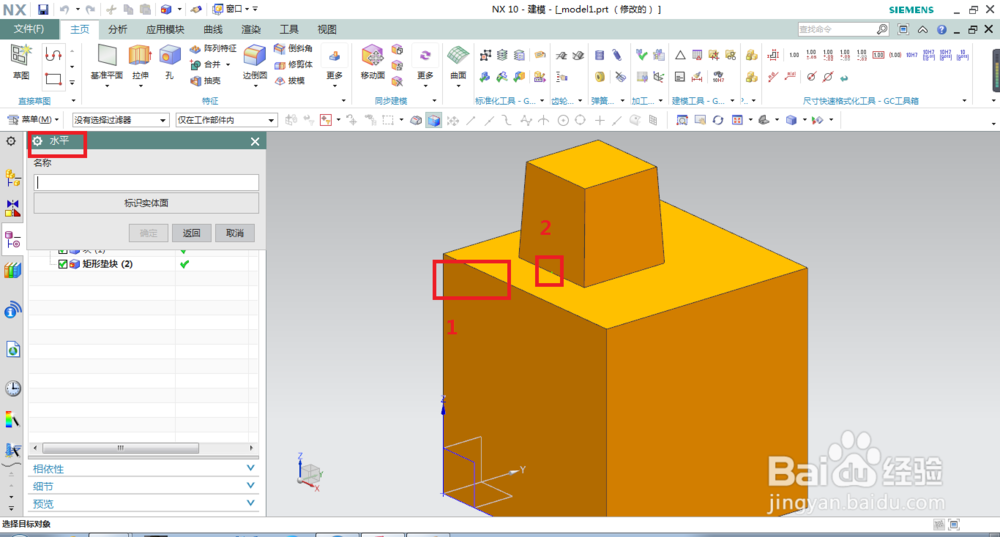

进入水平定位界面。

如下图所示，先点击1号红色框选的边，再点击2号红色框选的边。

11/15

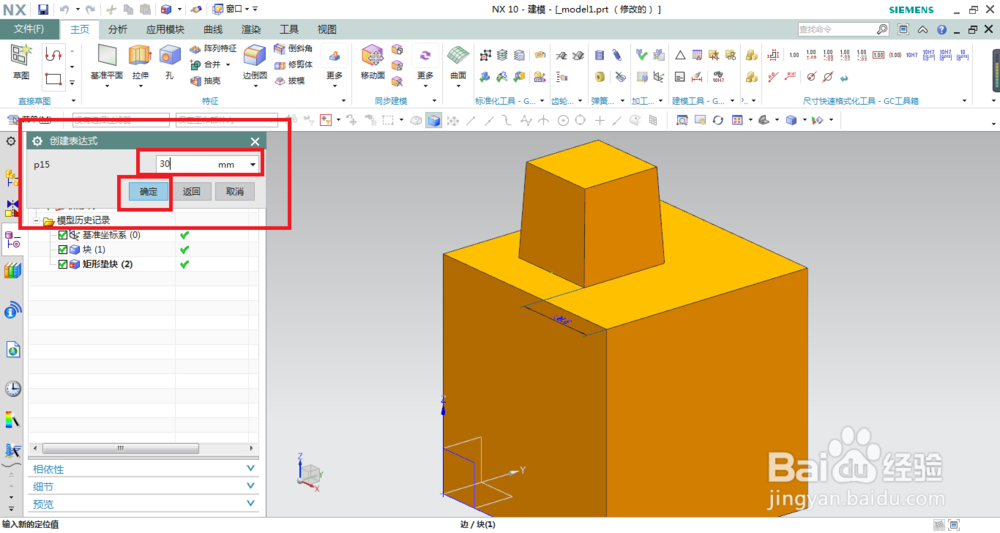

在第10步中先后选完两条边，就会出现下图中所示的界面，这是尺寸距离，笔者输入的是30，然后点击确定。

12/15

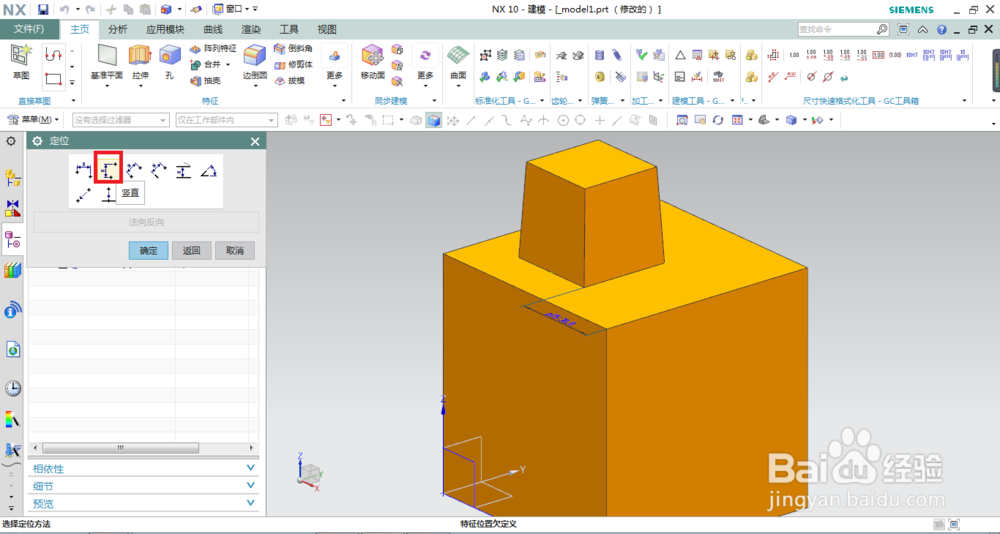

水平定位结束后，就回到了定位对话框，这次选择点击竖直定位图标，见下图

13/15

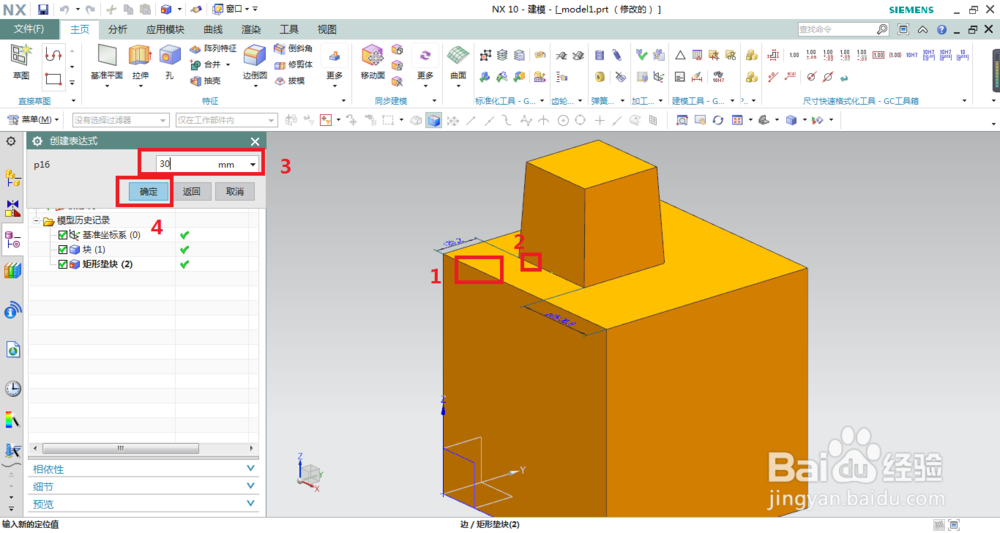

按下图红色数字的顺序操作。

1、点击边

2、点击边

3、输入30

4、点击确定

14/15

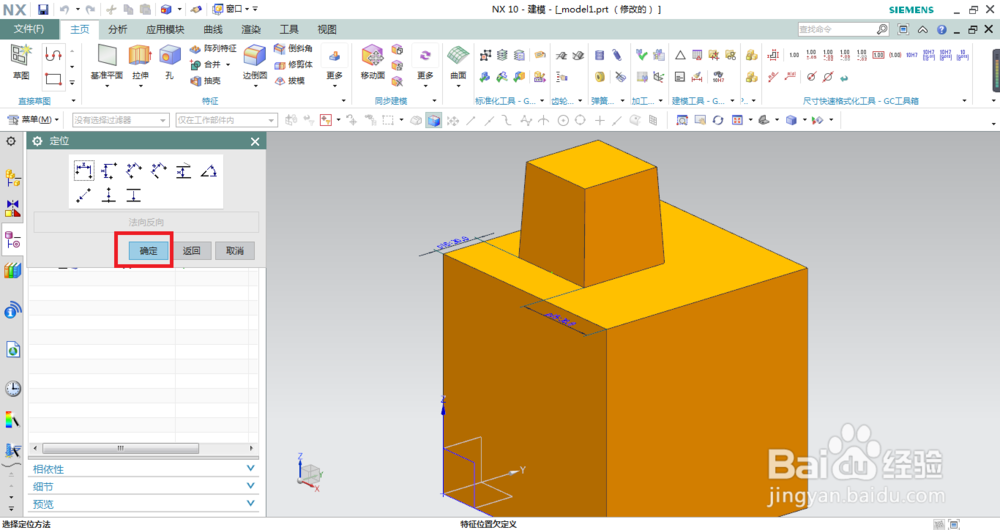

完成了竖直定位，就回到了定位对话框，现在可以点击确定按钮了。

15/15

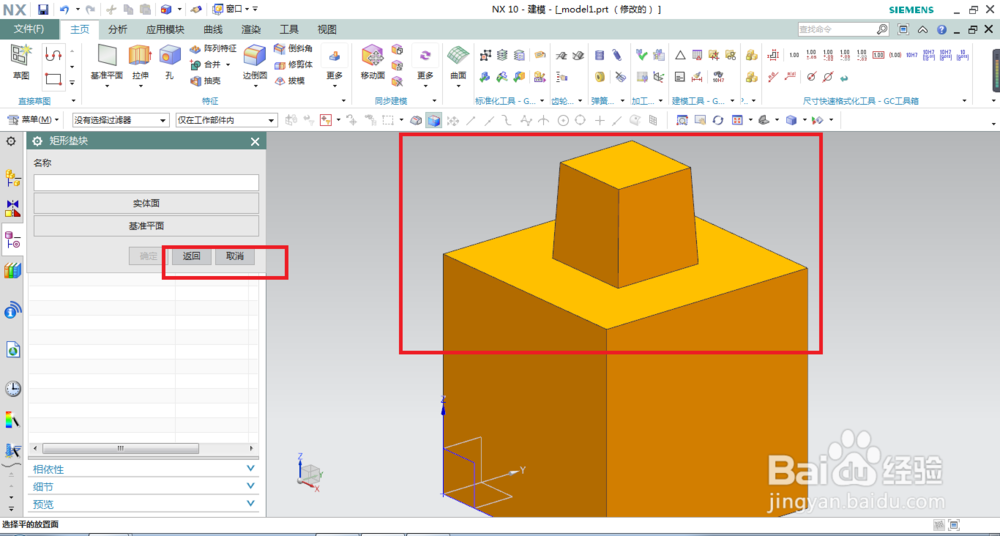

垫块插入成功。

如下图所示，回到了矩形垫块对话框，但是垫块已经插入成功了，所以现在可以取消或连续返回。

注意事项

个人感觉插入垫块和插入凸台的功能极度类似。
