订阅Proe螺旋扫描创建弹簧
来源：网络收集 点击： 时间：2024-03-01【导读】：
在Proe中有多种方法创建弹簧，以下我们通过螺旋扫描创建弹簧。工具/原料more电脑方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

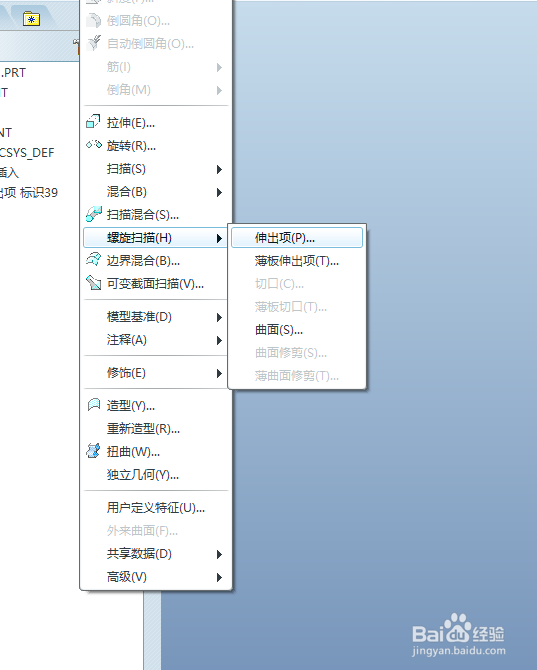

1.点击创建新文件，从菜单中选择【插入】-【螺旋扫描】-【伸出项】，如图。

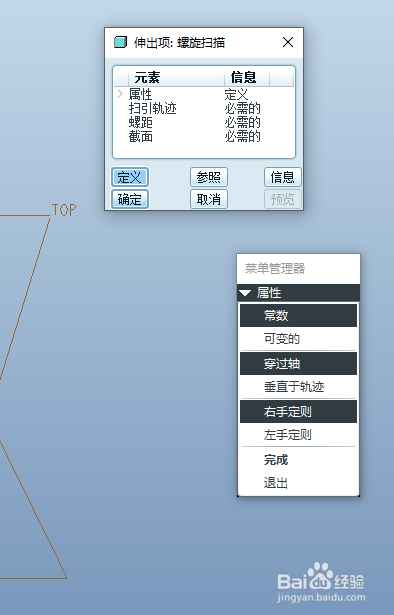

2/82.此时出现螺旋扫描的定义对话框，选择【常数】，【通过轴】，【右手定则】，确定，如图。

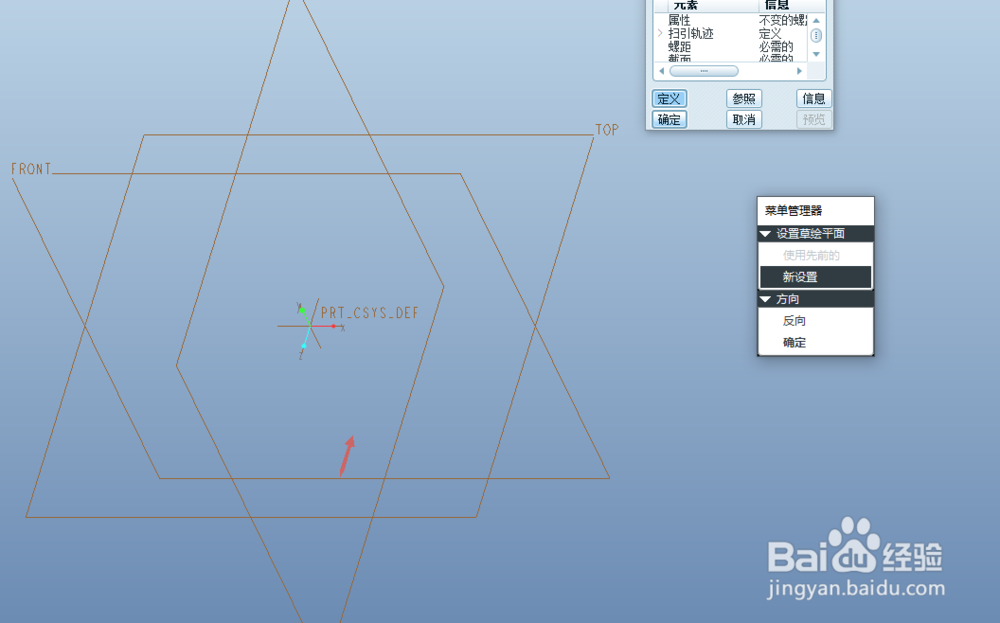

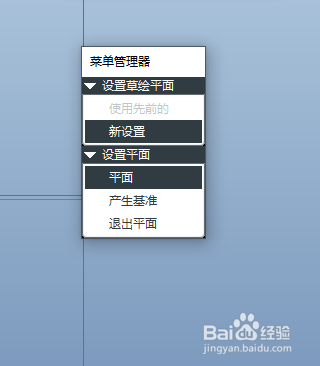

3/83.系统出现设置草绘平面对话框，这里我们选择FRONT 平面，点击确定。

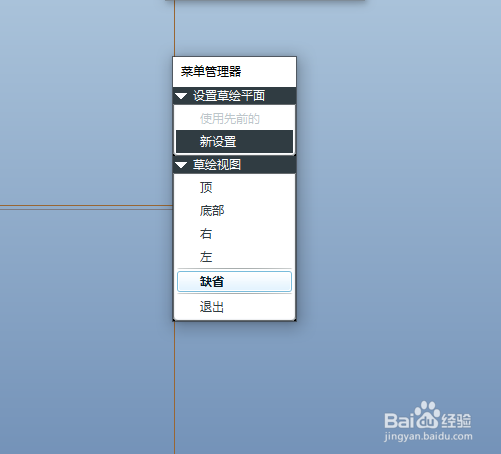

4/84.接下来，我们开始选择方向，点击确定，草绘视图选择缺省。

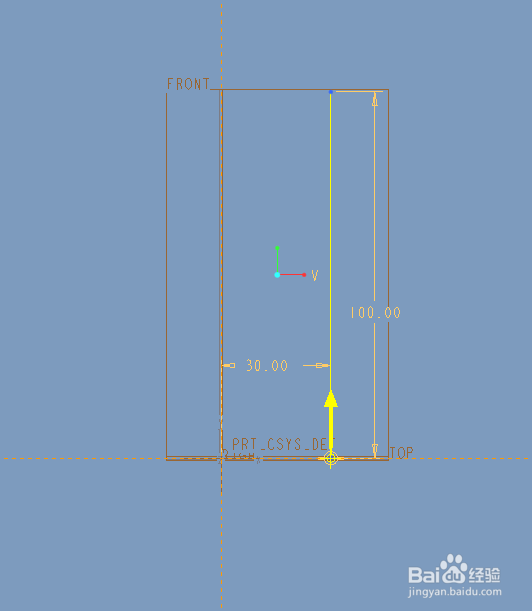

5/85现在进入草绘模式，按照下图绘制出弹簧的轮廓，点击勾号。

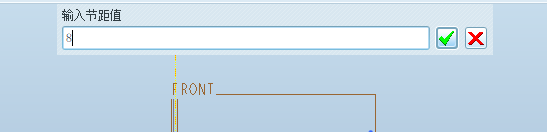

6/86.输入弹簧的截距值，这里我们输入8，点击勾号。

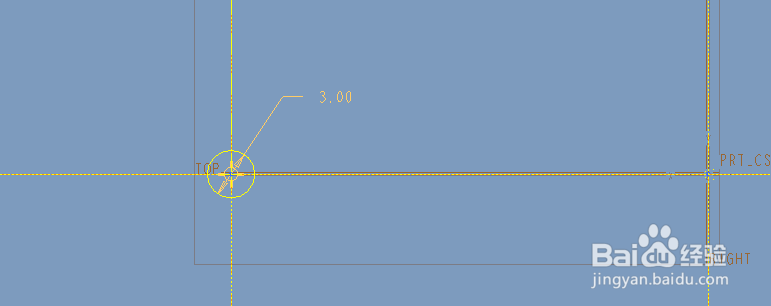

7/87.我们再次进入草绘模式，我们要草绘弹簧的簧丝直径，这里我们绘制一个6mm的圆，绘制完成后点击勾号。如图。
8/88.完成。
注意事项不懂 都可以关注我
