订阅如何用SolidWorks画双联齿轮模型，渐开线齿轮轴
来源：网络收集 点击： 时间：2024-03-01【导读】：
SolidWorks自身没有画双联齿轮的功能，即便是画一个渐开线齿轮，也是有难度的，本文介绍一种方法轻松实现齿轮轴的生成，渐开线双联齿轮的画法。工具/原料more三维软件（SolidWorks）KYTool（凯元工具）方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

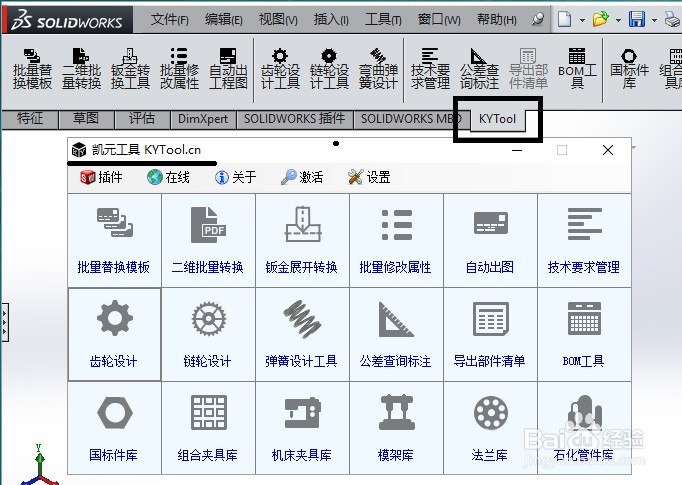

安装SolidWorks和KYTool插件，然后打开SolidWorks，找到KYTool插件的齿轮工具

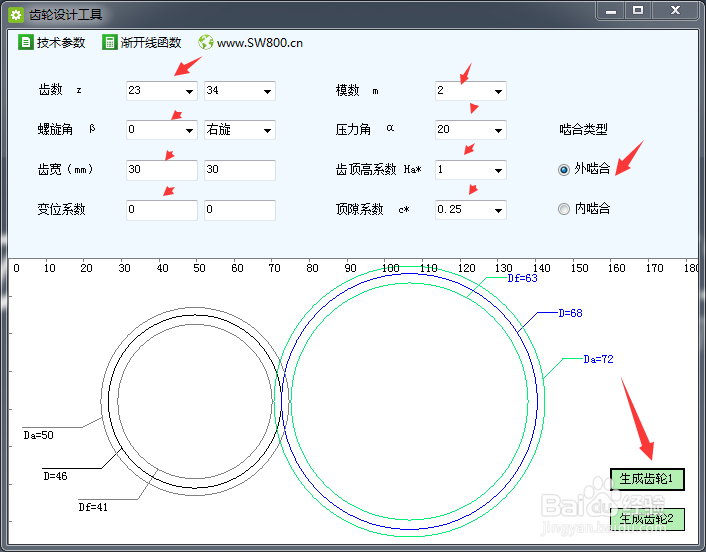

2/7在KYTool齿轮工具窗口中设定需要的齿轮参数化，如齿数，模数，压力角，螺旋角等，最后单击单击右下角的【生成齿轮1】按钮。

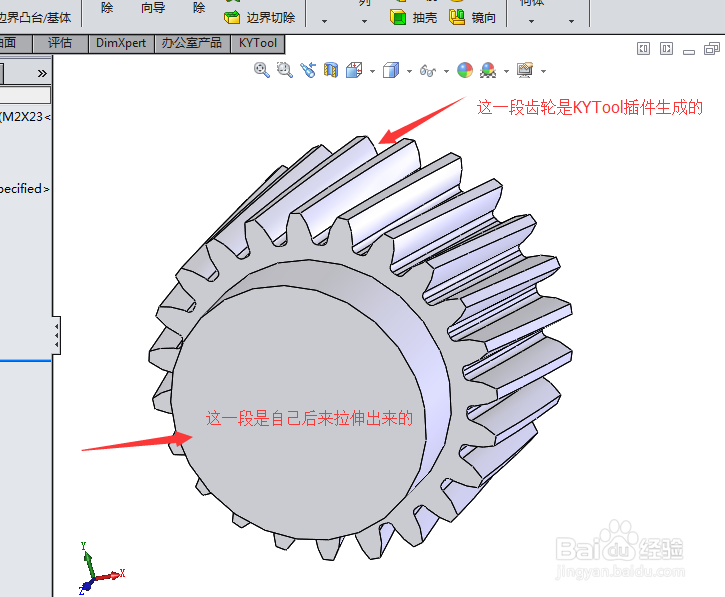

3/7在SolidWorks中会生成一段齿轮，可以在生成的齿轮左右两端绘制草图添加齿轮轴段（根据需求，也可以不添加），如下图：

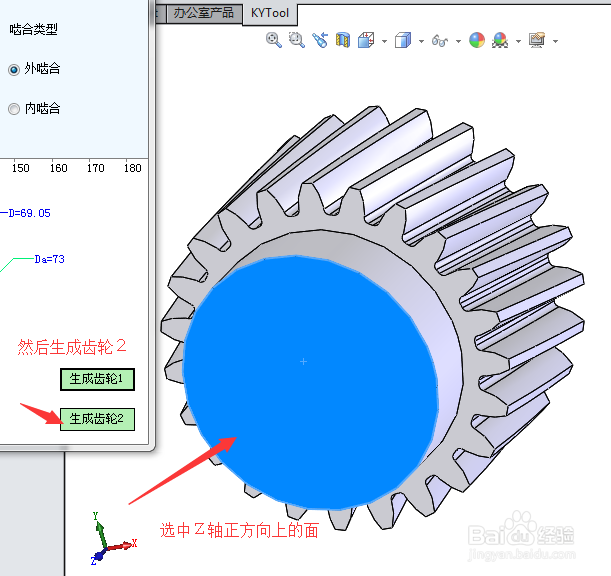

4/7继续添加第二个渐开线齿轮段：在模型中选择Z轴正方向上的面，如下图，然后单击KYTool齿轮工具窗口的【生成齿轮二】按钮：

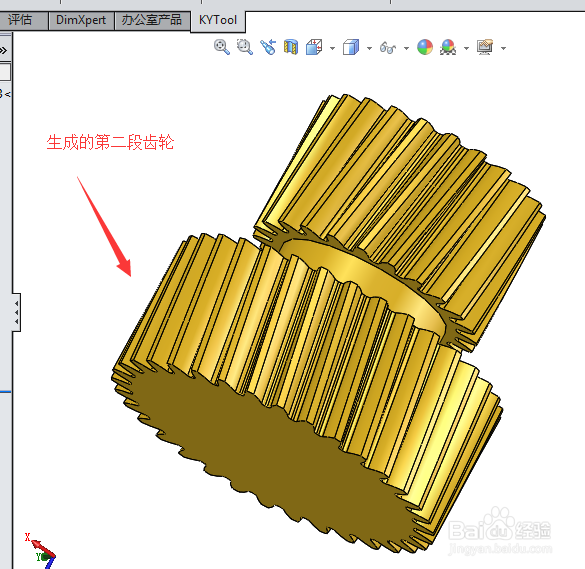

5/7接下来会询问是否在当前选中的面上创建齿轮，选是，KYTool自动在Solidworks中生成第二段渐开线齿轮，效果如下图：

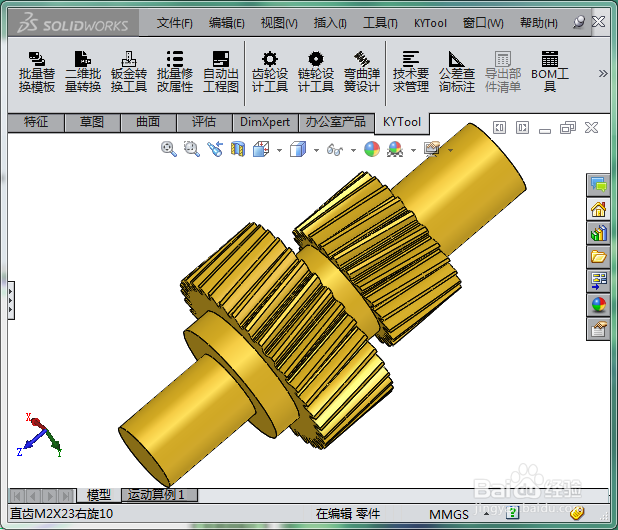

6/7根据需要，还可以继续选中前端的面添加齿轮段，或者添加齿圈，也可以手工编辑，添加圆柱段，最终效果如下图：

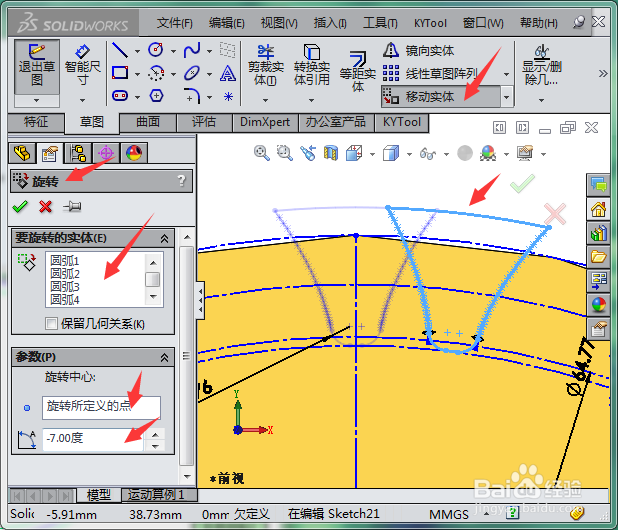

7/7如果需要调整两个渐开线齿轮段的角度，可以编辑任何一个齿轮的齿廓草图，使用草图工具中的旋转实体命令，将齿轮延中心点旋转任意角度，如下图所示：
注意事项注意一定要先生成第一个齿轮段，然后选择Ｚ轴正方向的面添加第二个齿轮段
生成完成后可以手工在Z轴负方向上继续编辑，添加轴段。
