在SolidWorks草图编辑状态里，分割实体命令是将一连续的草图实体分割为两个草图实体的命令。建立的分割点可被删除，删除后，一分为二的草图实体可恢复原状。操作示范如下。工具/原料more电脑SolidWorks绘图软件方法/步骤1/8分步阅读

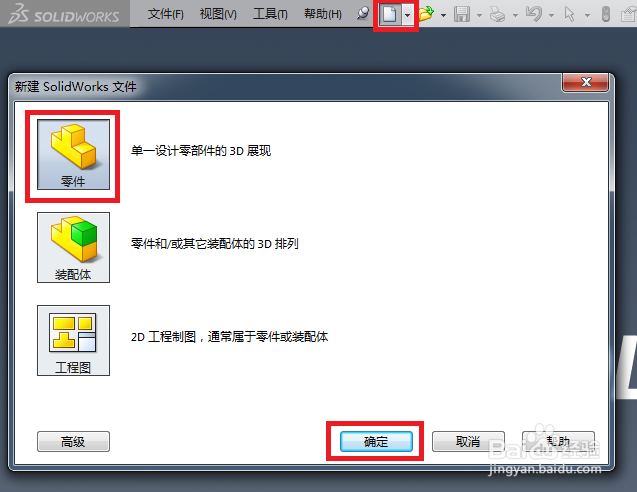

首先，新建或打开一个零件文件。

2/8

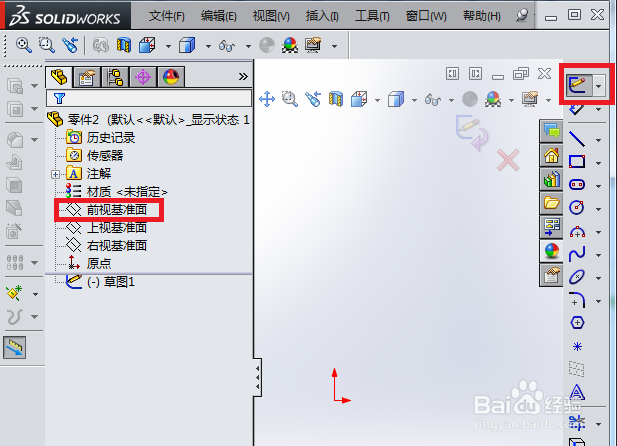

选择一个基准面，单击草图工具栏的“草图绘制”图标按钮，进入草图编辑状态。

3/8

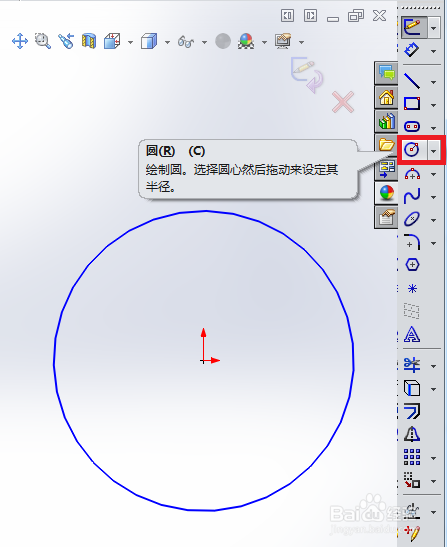

以分割圆为例。单击“圆”按钮绘制一个圆。

4/8

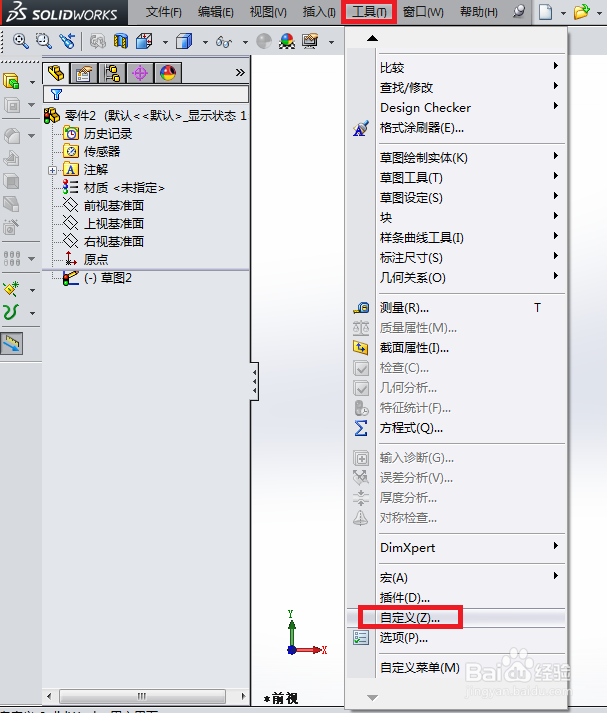

添加“分割实体”图标按钮到草图工具栏里。单击“工具”→“自定义”。

5/8

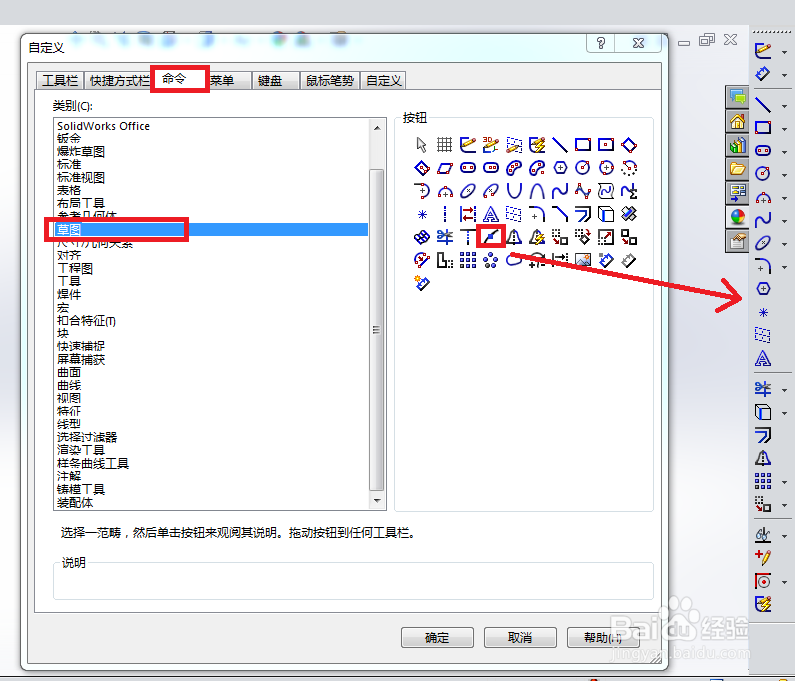

单击“命令”选项卡，在“类别”里找到“草图”，在右侧图标里找到“分割实体”图标按钮后，鼠标左键拖放到草图工具栏里，放置好后，退出“自定义”选项框。

6/8

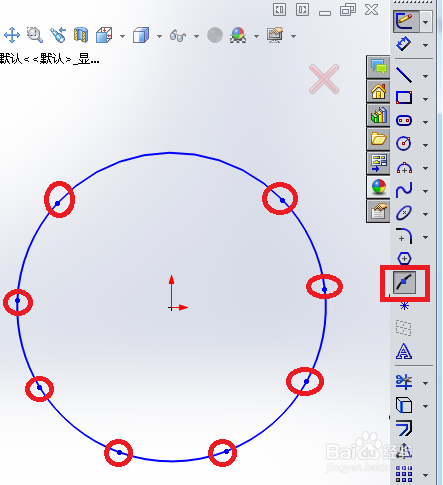

单击“分割实体”按钮，点击圆上的位置放置分割点。

7/8

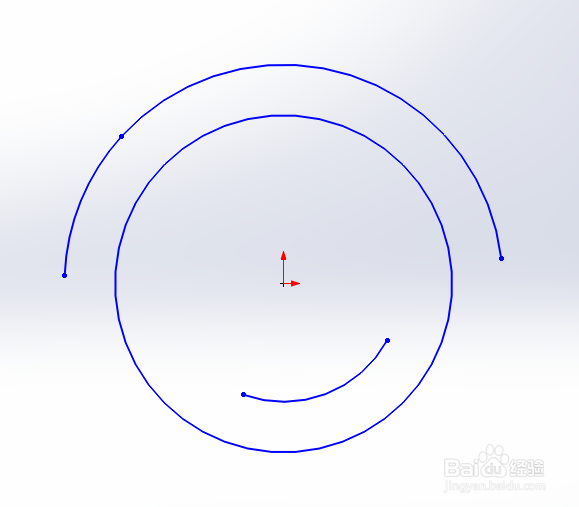

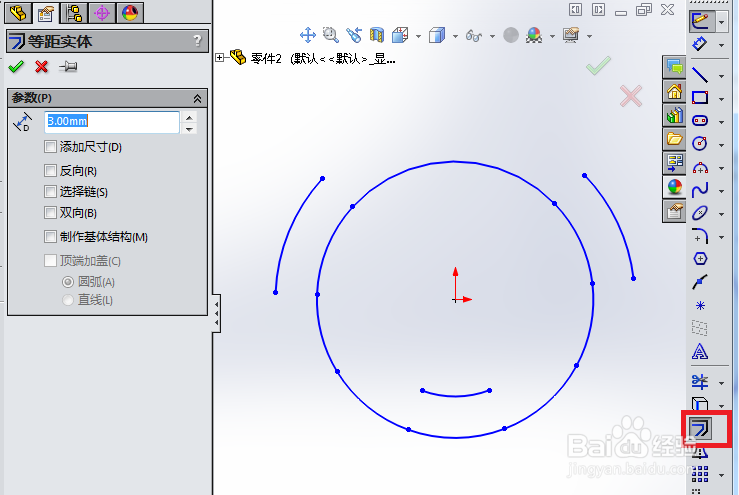

此时，分割点已将整圆分割成几段，可以单独对每段进行编辑，例如单击“等距实体”命令等距线段后，效果如下图。

8/8

若要恢复原状，可将分割点删除。删除分割点后，可能会影响到分割后的一些编辑效果，若能掌握分割点的删除顺序，也可不受影响。
