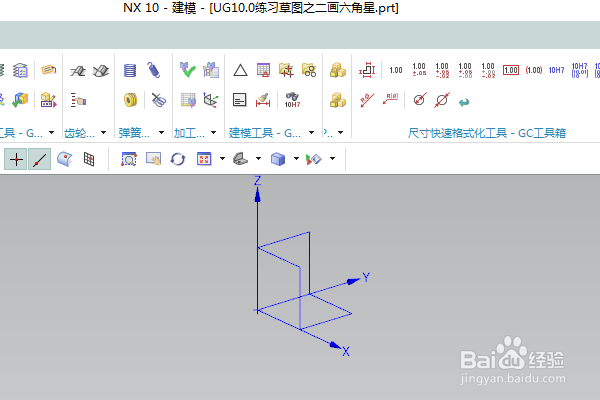

如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习草图之二画六角星

如下图所示，

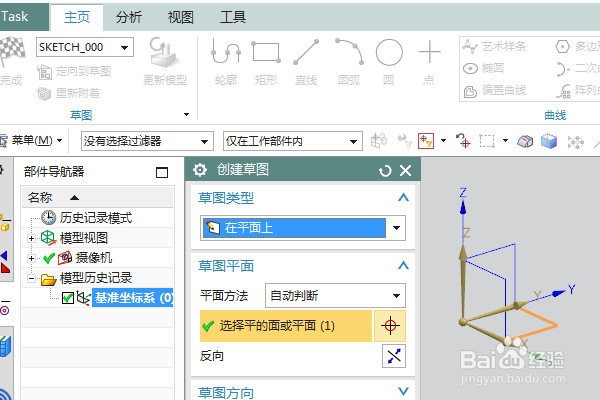

执行【菜单——插入——在任务环境中绘制草图——确定】，直接进入草图。

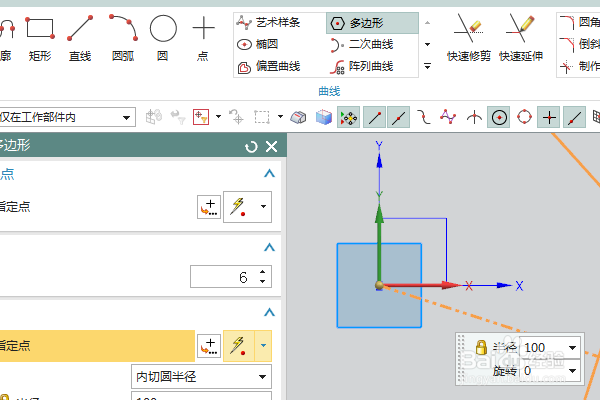

点击草图工具栏中的“多边形”命令，

弹出“多边形”对话框，

设置边数为6，指定点为坐标原点，设置半径为100，角度为0，

点击确定。

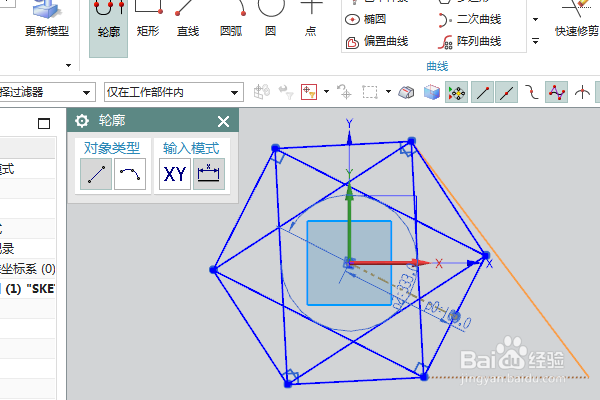

激活轮廓命令，连接正六边形的对角点，画出两个相交的三角形，

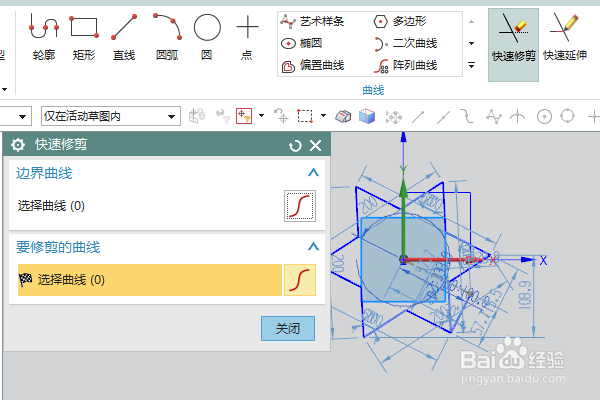

点击草图工具栏中的“快速修剪”命令，

修剪掉外边的大六边形和里边的小六边形，

然后“关闭”快速修剪对话框。

选中所有的尺寸标注，然后隐藏，

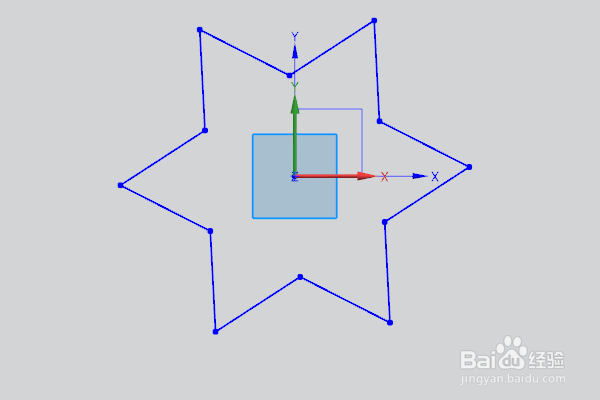

至此，

这个草图中只留下一个干净六角星，

本次UG练习草图结束。
