二极管正负极判断

1、普通二极管

普通二极管，有色端标识的一极为负极，另外一端则为正极。

2.、发光二极管

①长脚为正，短脚为负。

②如果脚一样长，发光二极管里面的金属极大点是负极，小的是正极。

③如果眼睛看不清，可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极;若读数为“1”，则黑表笔一端为正极。

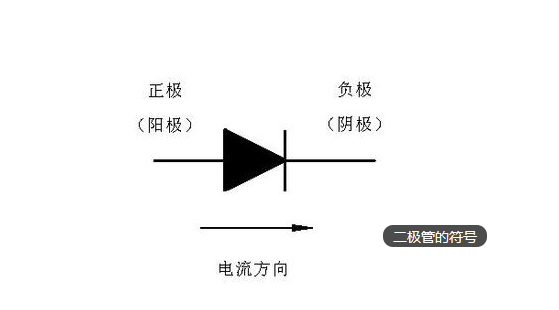

二极管在电路图中画法

先画一个三角形，再画一条直线穿过三角形，再在三角形角尖画一条短直线。

扩展资料

印制板中二极管正负极的判断

通常情况下，印制板中通过PCB板上丝印来判别二极管方向的方法：

(1)有缺口的一端为负极;

(2)有横杠的一端为负极;

(3)有白色双杠的一端为负极;

(4)三角形箭头方向的一端为负极;

(5)插件二极管丝印小圆一端是负极，大圆是正极;

(6)在立式焊接的情况下原件本体在正极圈里;

(7)插件发光二极管方孔为第一脚为正极。
