订阅在catia工程图中怎么设置剖面线
来源：网络收集 点击： 时间：2024-03-02【导读】：
在catia工程图中怎么设置剖面线，具体如下品牌型号：联想小新系统版本：windows7软件版本：catia1.2.1方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

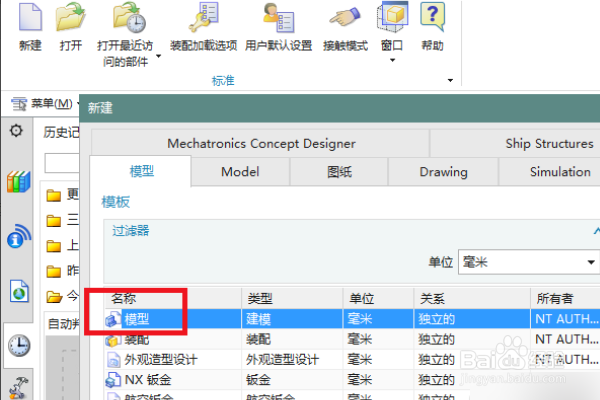

首先需要打开catia软件，新建一个空白的模型文件。
2/6新建一个图纸页，创建一个工程图，作为后面的演示所用。

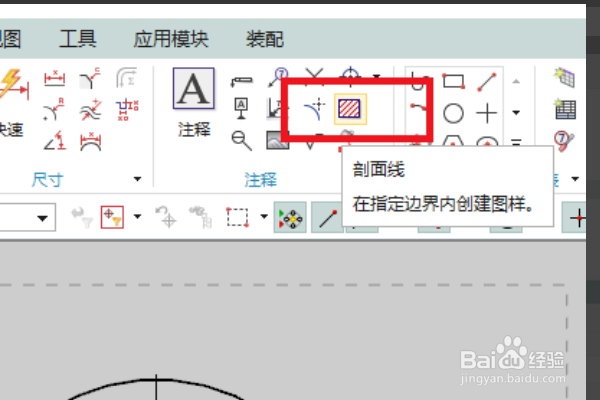

3/6点击工具栏中的“剖面线”图标，激活该命令。

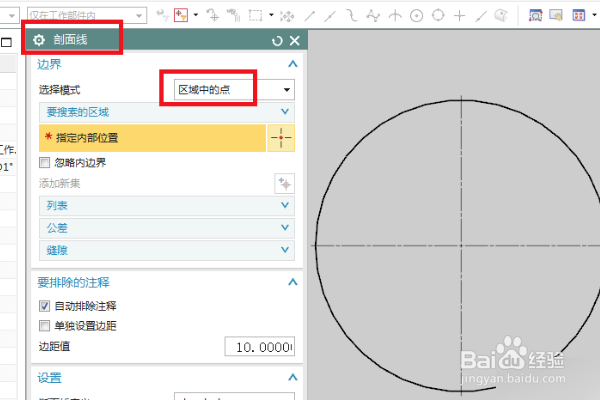

4/6软件中出现了一个“剖面线”对话框，“选择模式”选择“区域中的点”，这有可能会是默认的。

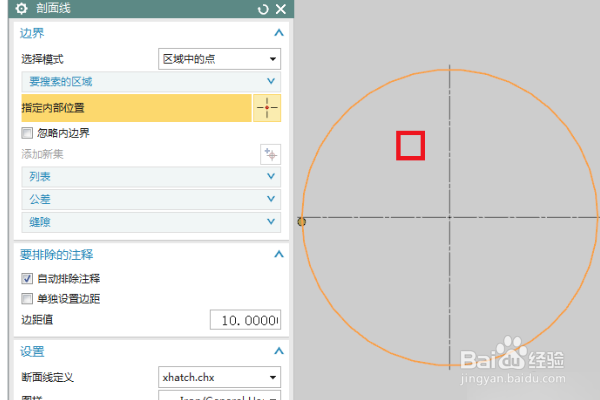

5/6在圆中间点击一下鼠标左键，就一切默认，点击确定。

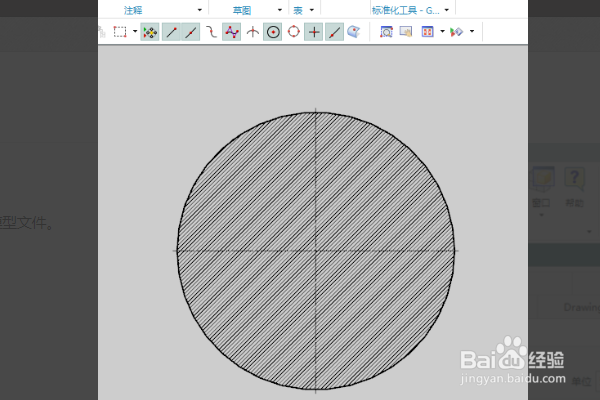

6/6然后这个圆中间就成功添加了剖面线。
