对于刚刚接触DXP的人来说双面板的制作在所难免，下面就给大家介绍双面板的打印过程工具/原料more我用的是AD09（英文版），其他的应该是同理的吧方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

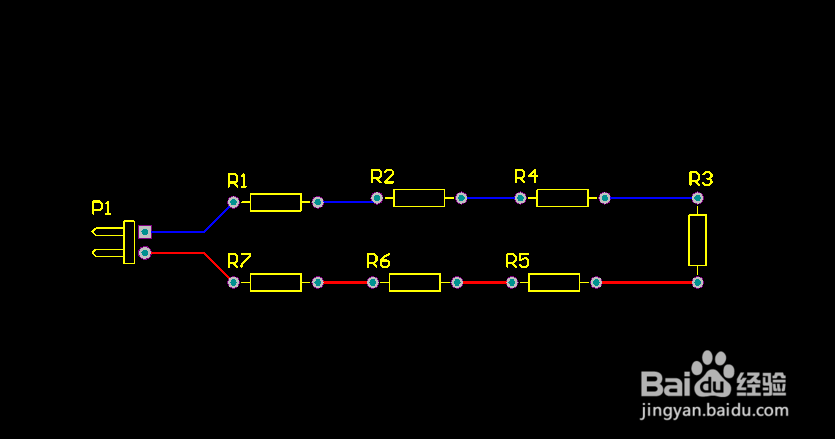

首先假设你手上有一个双面板
2/8因为是双面板，而打印机只能打印一层，于是这时我们可以这样操作，首先选中你的双面板的全部PCB图，然后Ctrl+C，在你的PCB图的左边或者右边（一般是右边，如果你的左右两边空间足够的话左右都可以）找一个地方单击鼠标左键（注意：当你单击后不能再移动鼠标，因为这样会导致两个图不是镜像的，到时候你做板时会很难对准，能对准的请随便），Ctrl+V，L，这时候你的双面板就会以鼠标的纵轴为对称轴翻转过去，如果L不行的话就试试L+方向键左或者右具体看你往哪边翻转，按回车键，然后就得到了这样的PCB
3/8最后是打印设置，首先点开打印预览
4/8右键鼠标一次，点击Page Setup（页面设置）

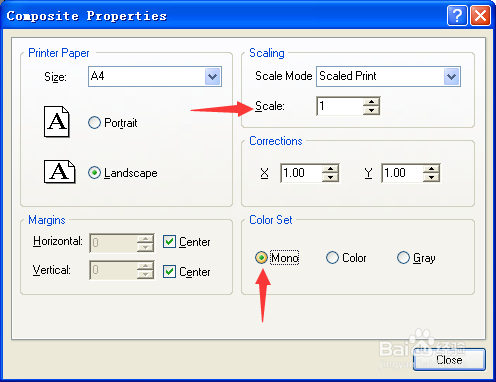

5/8于是见到这个页面，将Scale Mode（比例模式）设置为Scale Print（刻度打印），然后将Scale（比例）设置为1，再将Color Set（色集）设置为Mono（单色），关闭回到打印设置
6/8右键鼠标一次，点击Configuration（配置）
7/8于是见到这个页面，将Holes（孔）下面的方框勾选，然后将多余的层删除掉，只留下Top Layer（顶层）或者Bottom Layer（底层）个人习惯留底层，关闭页面回到打印预览

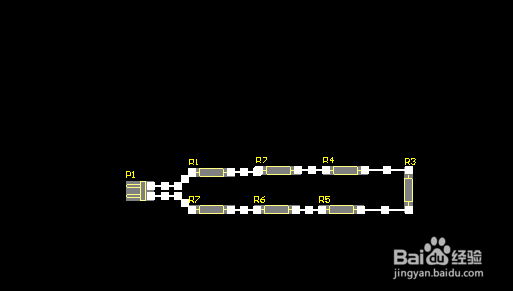

8/8最后就得到和你的实物一模一样的PCB图了
注意事项本人第一次制作，已经尽量小心避免出错了，如果有错误，欢迎交流！
