在做装配图时经常会加入某一参考零件，并不是此装配体中的零件，这时，我们可能需要在出工程图时将这一零件的重量减掉，并且不计入材料明细表中。工具/原料moresolidworks一个做好的装配体方法/步骤1/7分步阅读

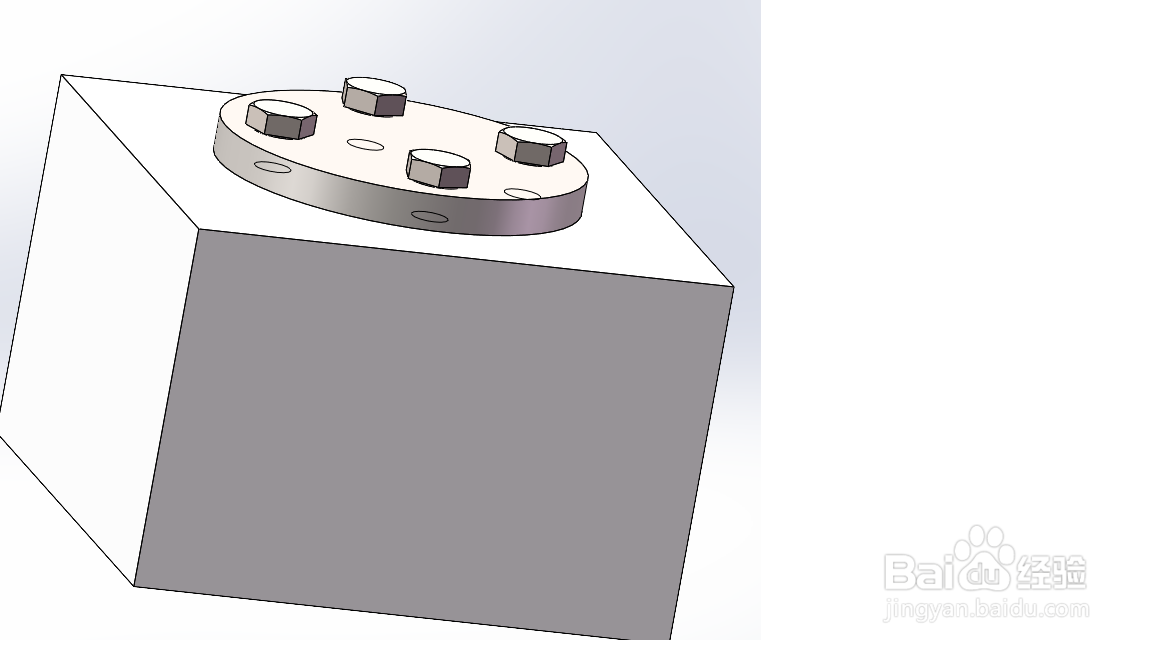

首先，我们做一个装配体，其中一个零件为我们的参考零件，如下，我建立了一个固定在地面的底盘的零件，其中零件2示意地面

2/7

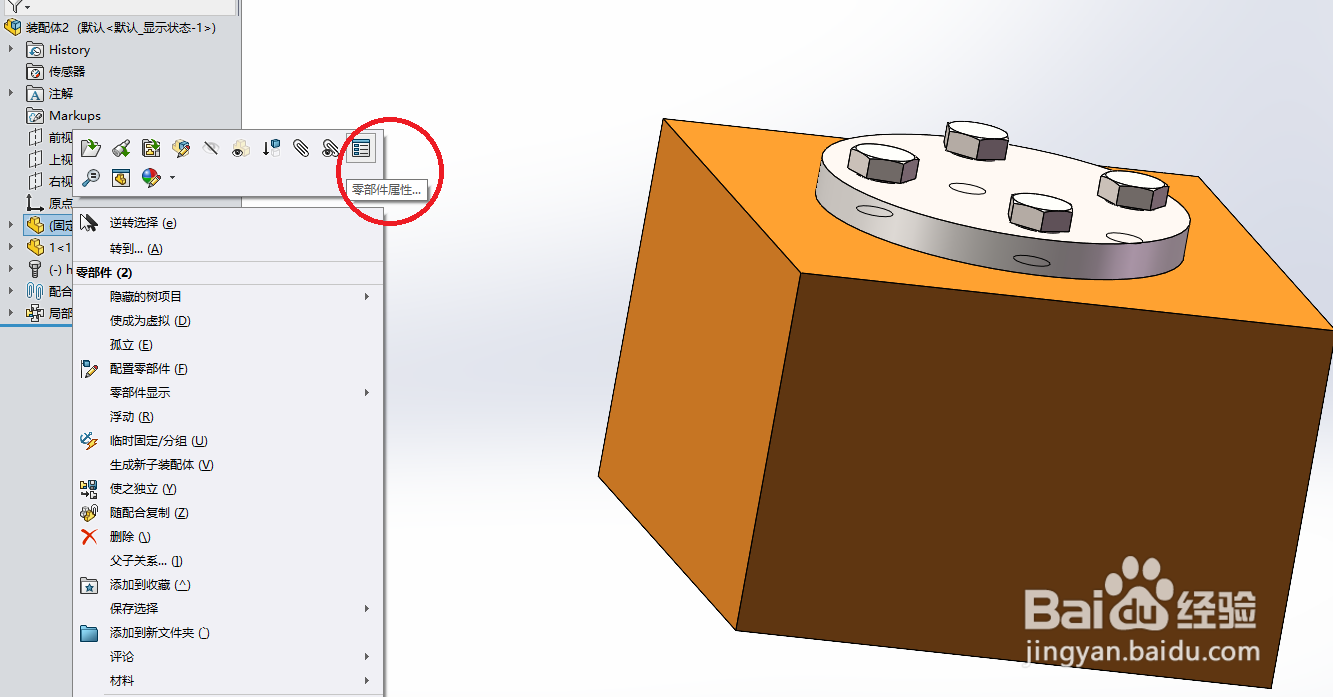

这时，我们做工程图时，会将这一部分的重量一起计入，可能会特别大，我们需要将其重量排除，需要用到“封套”命令，右击零件选择“零部件属性”，如下图所示：

3/7

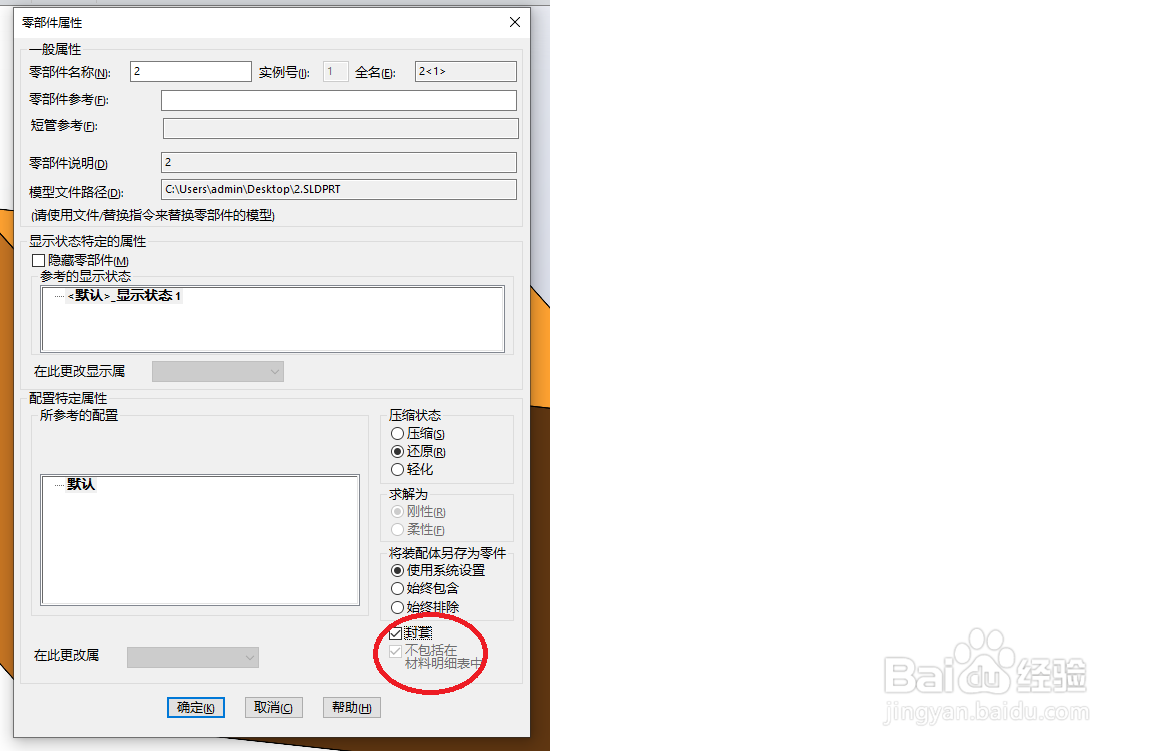

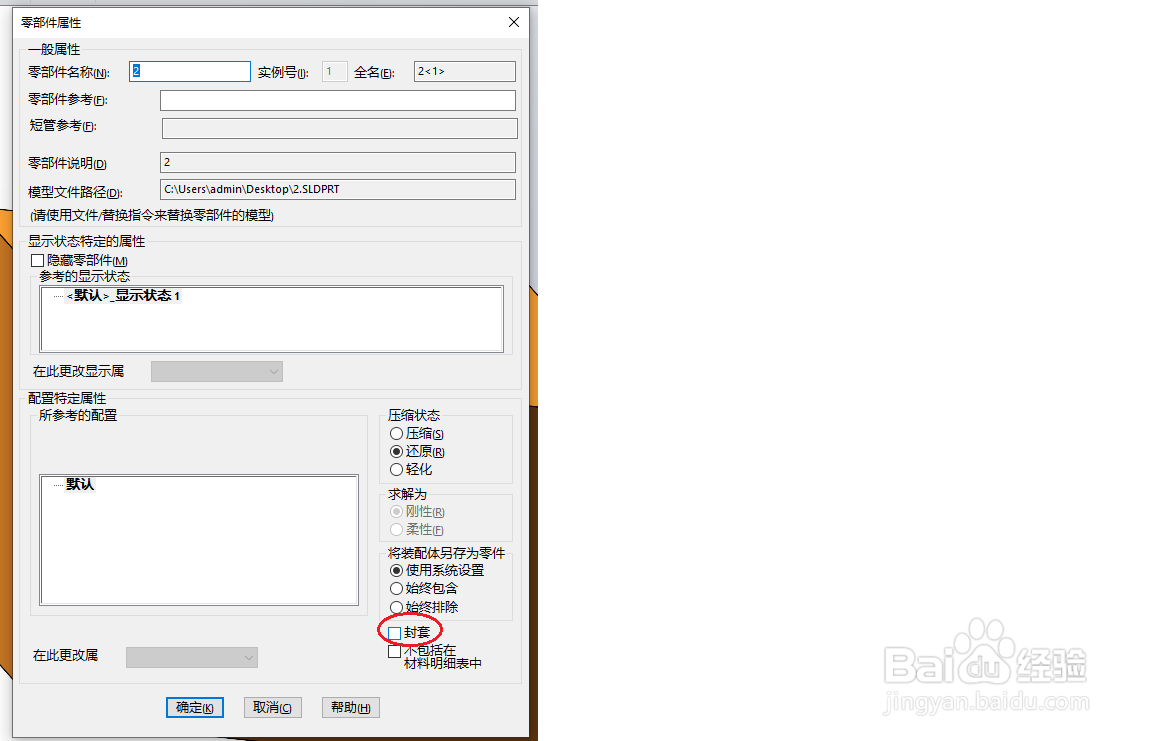

在右下角找到“封套”命令，勾选，你会发现此时“不包括在材料明细表中”选项同时被选中并为灰色。如下两图显示：

4/7

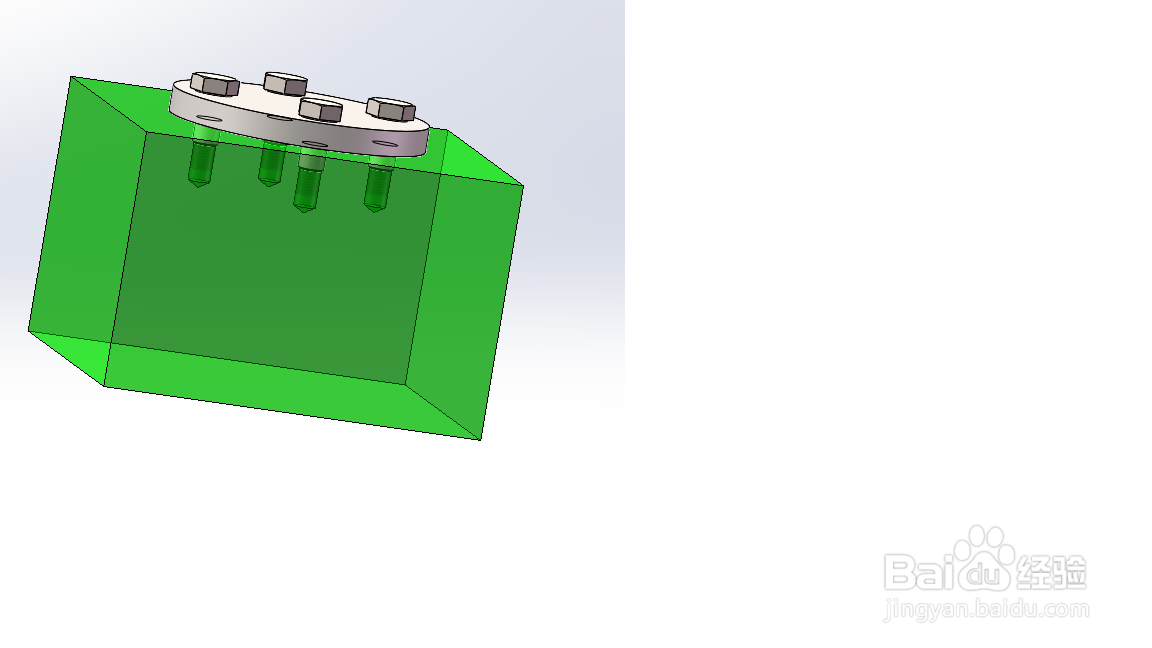

单击“确定”，发现零件2变为了绿色，如下图：

5/7

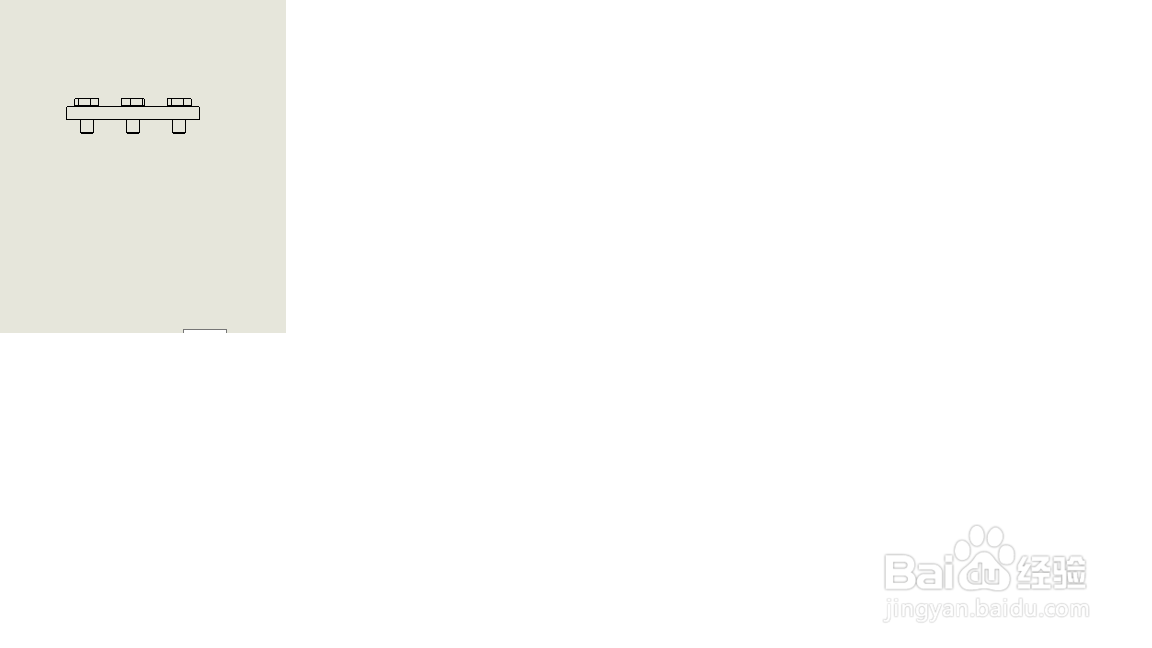

此时建一个工程图，会发现“封套”的零件没有显示，无法起到我们需要的参考作用，如下图：

6/7

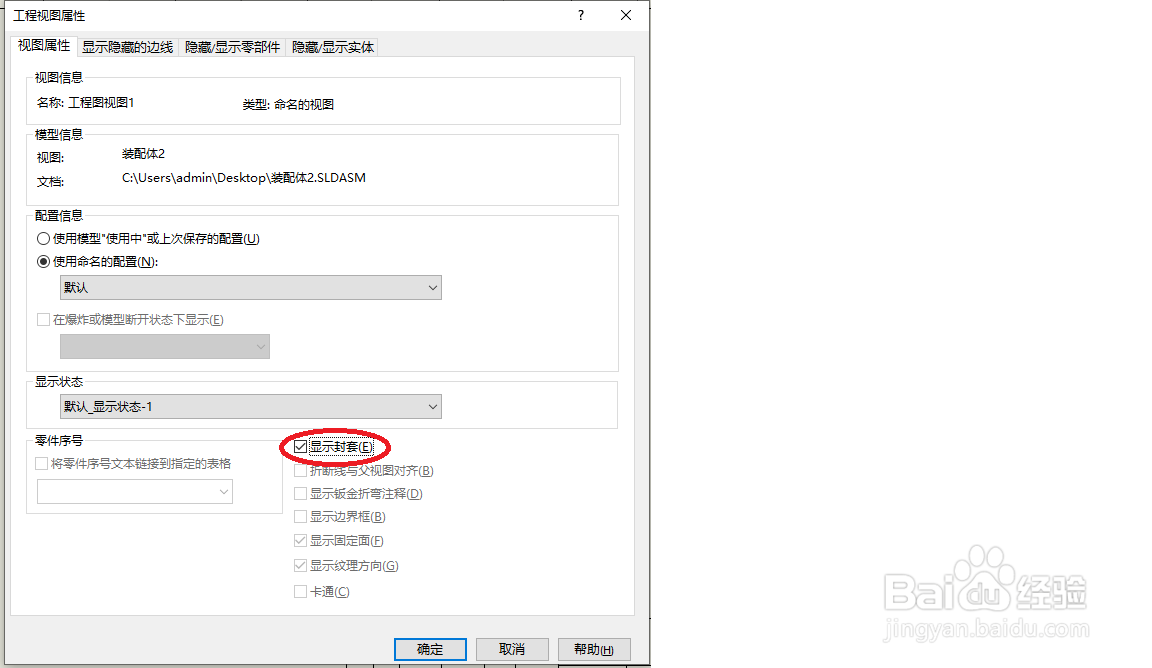

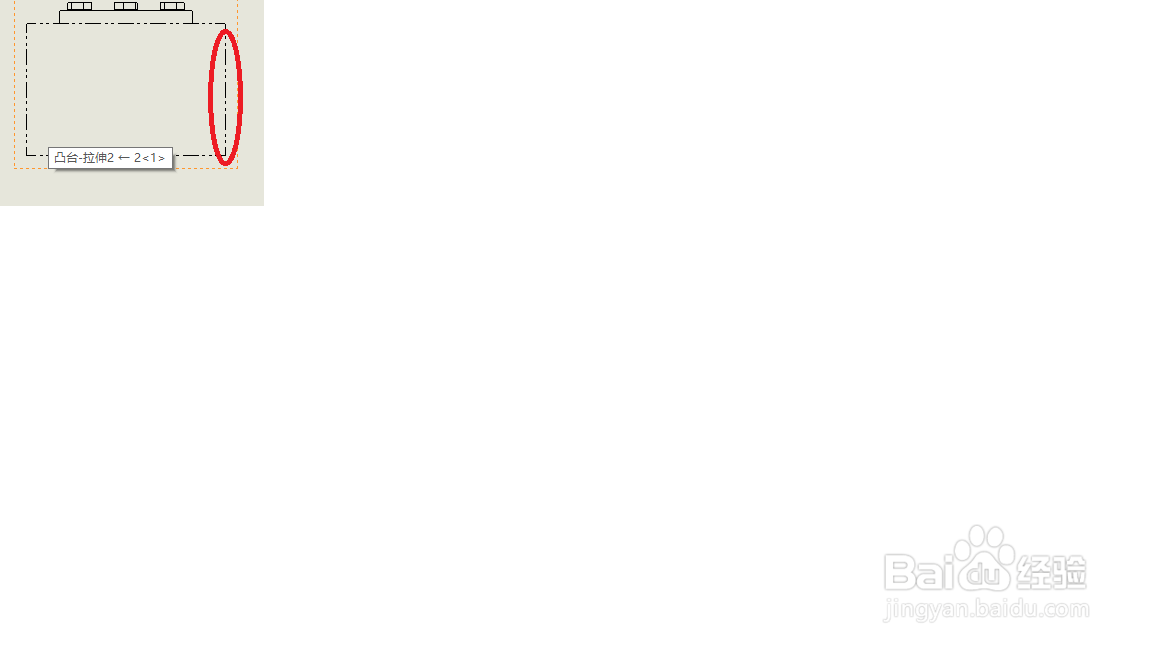

我们可以在工程图纸上右击，选择“工程图属性”，将“显示封套”勾选，此时，工程图显示了“封套”零件，并且零件为双点划线显示（可以改变成你需要的线型）。

7/7

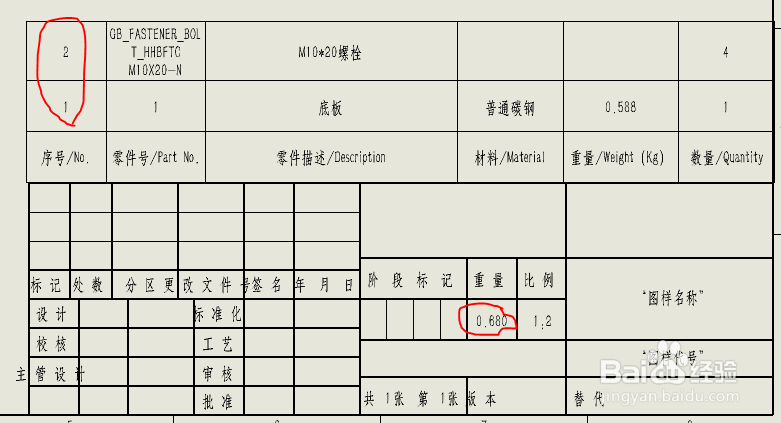

另外，你去看明细表会发现不显示零件2，总重也没有计入零件2的重量，达到了我们的最初要求。
