在学习使用CAD软件的时候，掌握一下CAD快捷键方式可以大大的提高制图的效率，一些经典的案例也可以起到事半功倍的效果，今天分享一下CAD象棋棋盘案例的制作，喜欢有用的点赞和分享，欢迎在下方留言讨论问题。工具/原料more电脑CAD方法/步骤1/8分步阅读

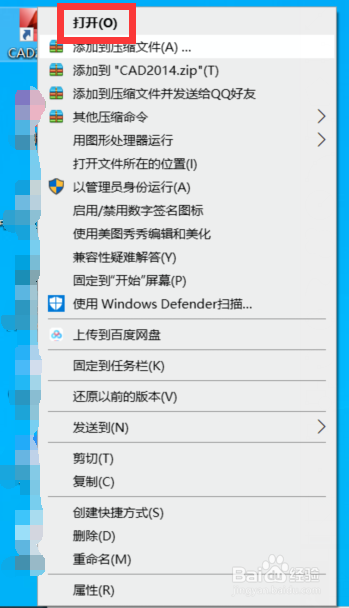

操作一：打开电脑，找到电脑上的CAD软件，打开软件，操作如下。

2/8

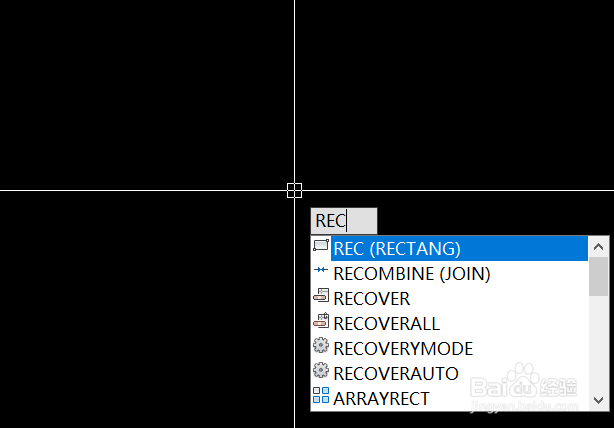

操作二：按下快捷键：Rec，画一个矩形，长为：525，宽为：600，按下o，向内偏移5，操作如下。

3/8

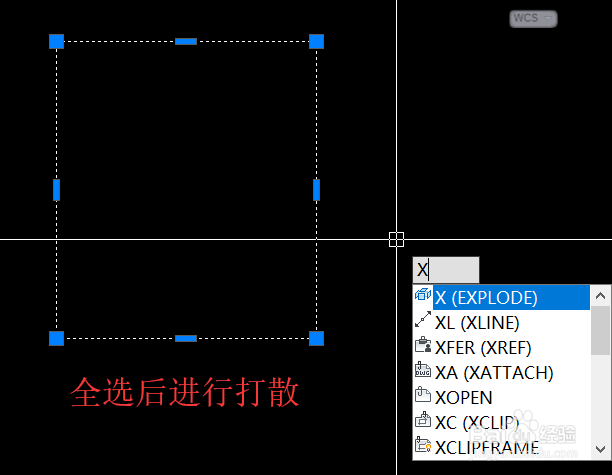

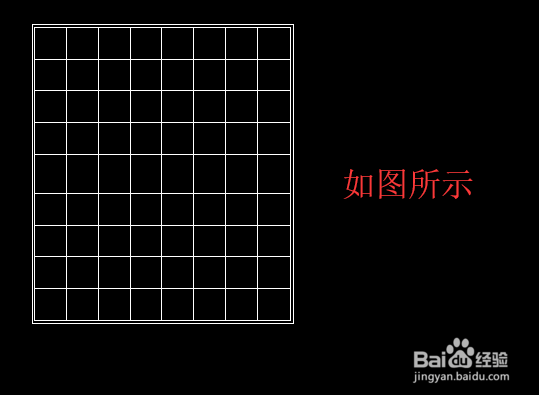

操作三：选中矩形后，按下快捷键：X将图形打散 ，按下快捷键：o左右上下偏移64，操作如下。

4/8

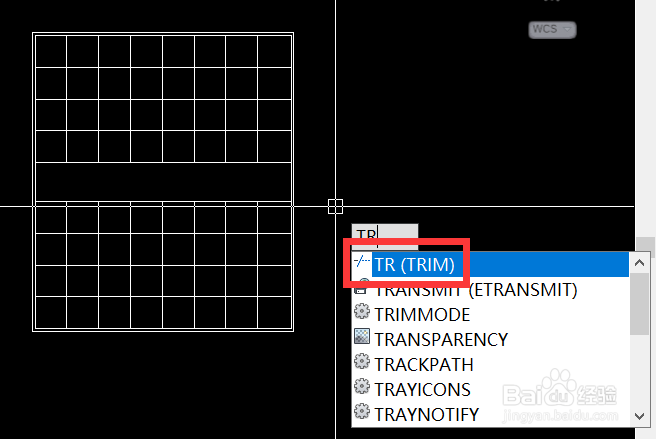

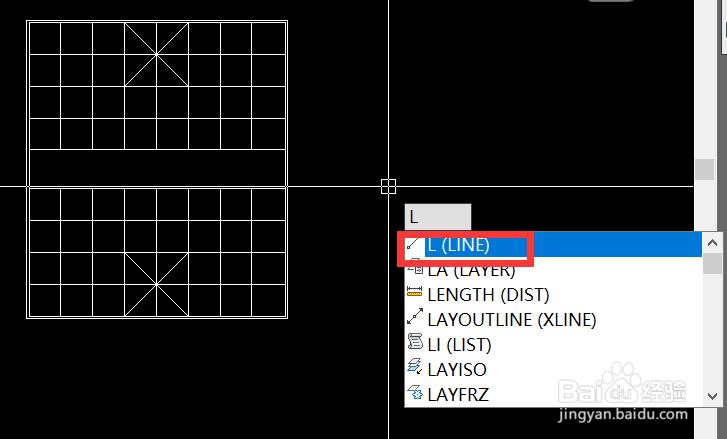

操作四：按下：TR键双击空格键两下，然后删除多余的线段，按下L键画士走的路线，操作图片如下。

5/8

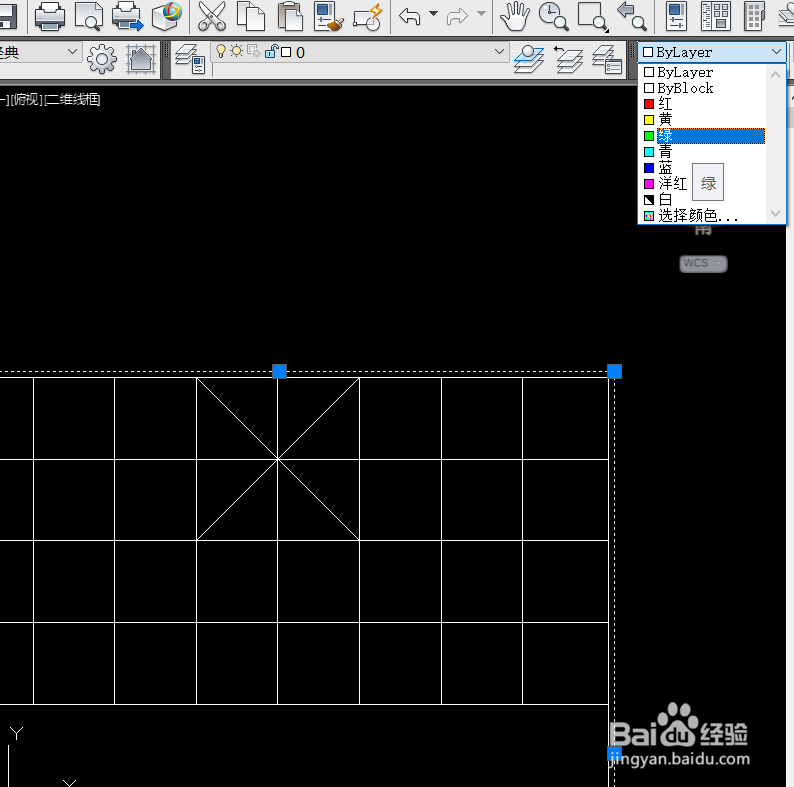

操作五：选中外框，点击修改外框的颜色，操作如下

6/8

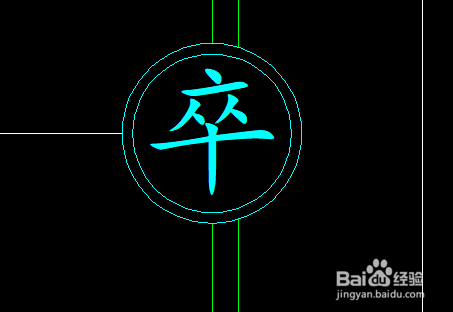

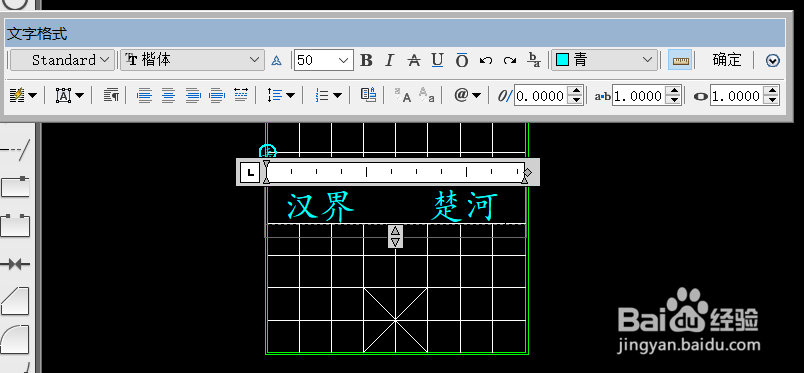

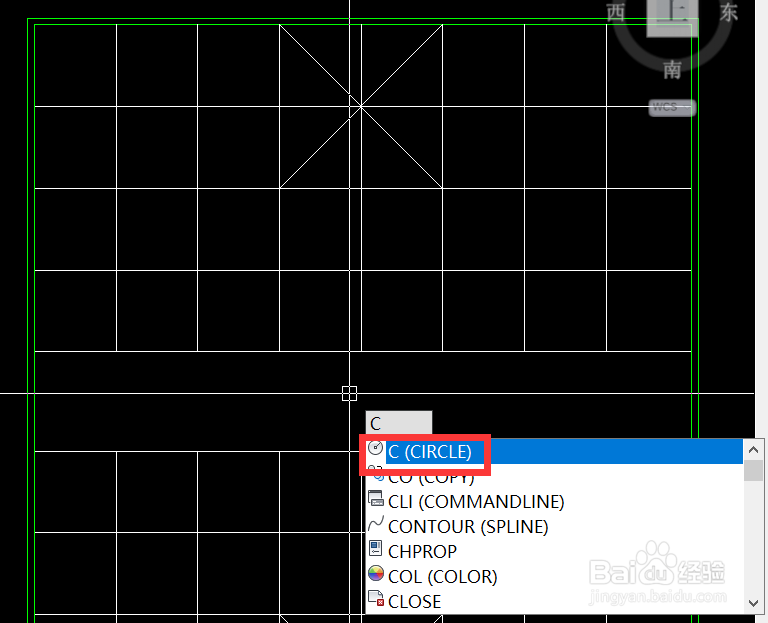

操作六：按下键盘C画棋子，画一个半径为17的圆，按下o偏移2，按下MT输入兵，字体调为楷体，字号18，操作如下

7/8

操作七：按下B将兵成为块，co依次复制，根据上一个步骤依次画出其他棋子，操作如下。

8/8

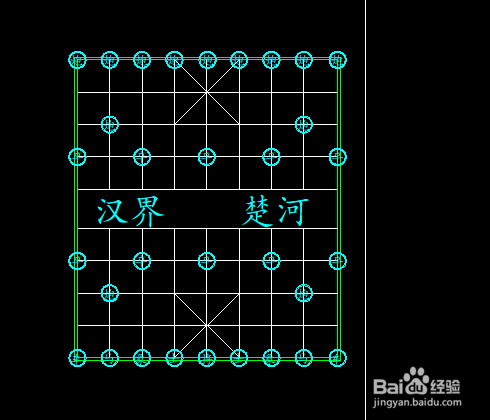

操作八：按下：TR键删除棋子中多余的线段，如图所示。

注意事项

以上就是CAD象棋棋盘案例的制作

喜欢有用的点赞和分享欢迎在下方留言讨论问题
