今天跟大家分享下，SolidWorks装配体如何镜像零部件，希望能帮到大家。工具/原料moreSolidWorks2016方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
SOLIDWORKS基础

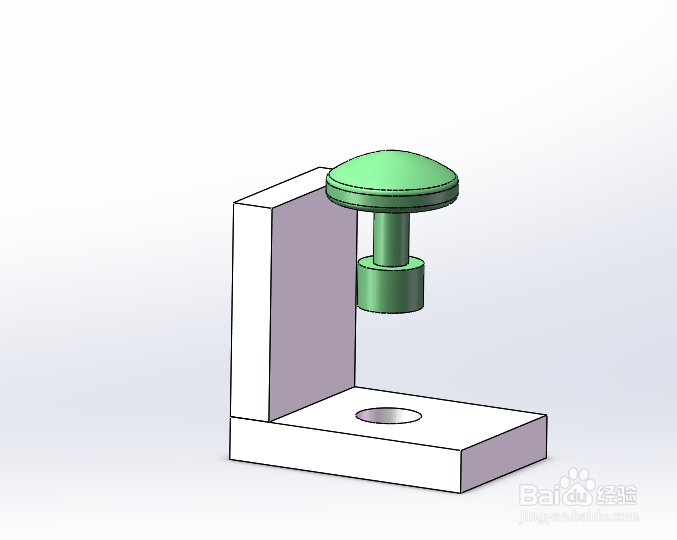

首先打开一个装配体；

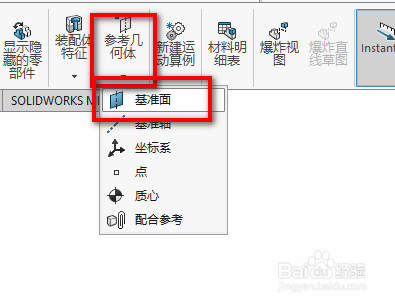

2/7然后查看是否有合适的镜像平面，如果没有，点击参考几何体，选择基准面；

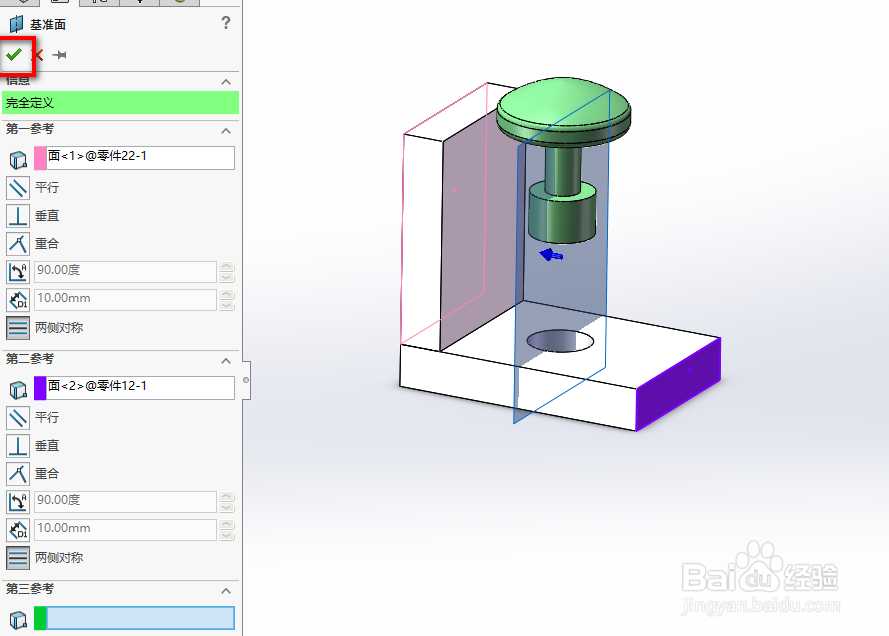

3/7然后创建一个合适的基准面；

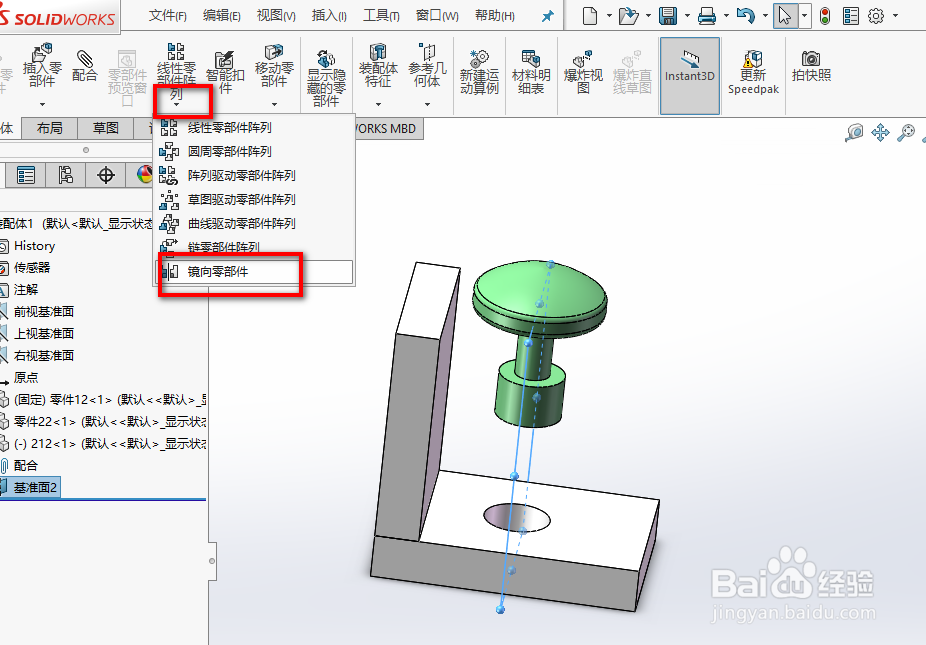

4/7接着点击工具条上线性零部件阵列下面的镜像零部件；

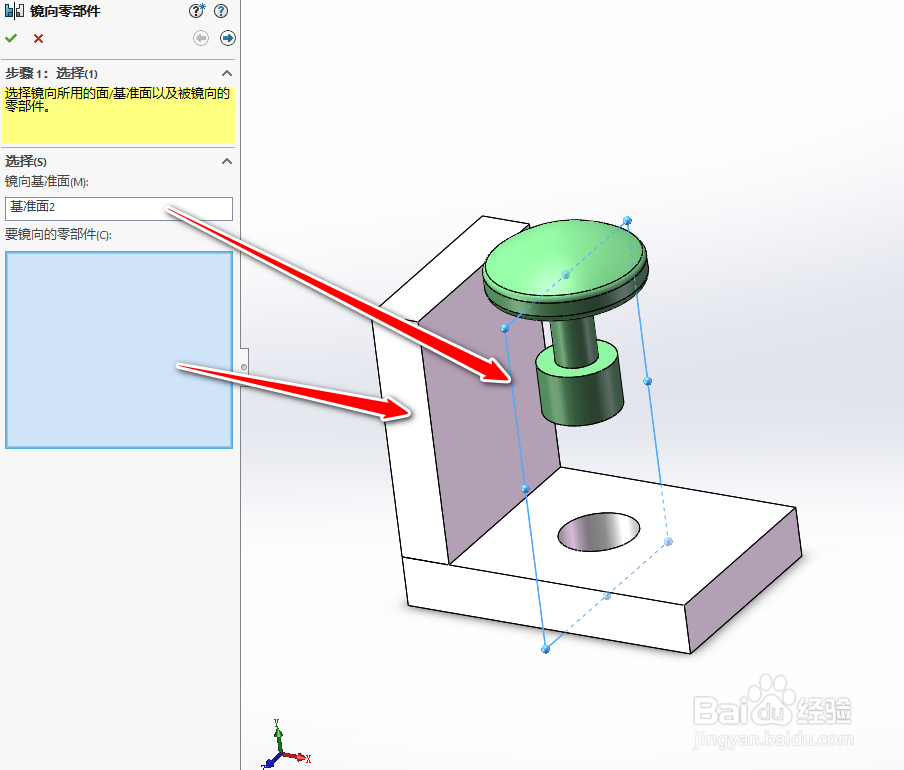

5/7弹出的面板上选择好镜像基准面和要镜像的零件；

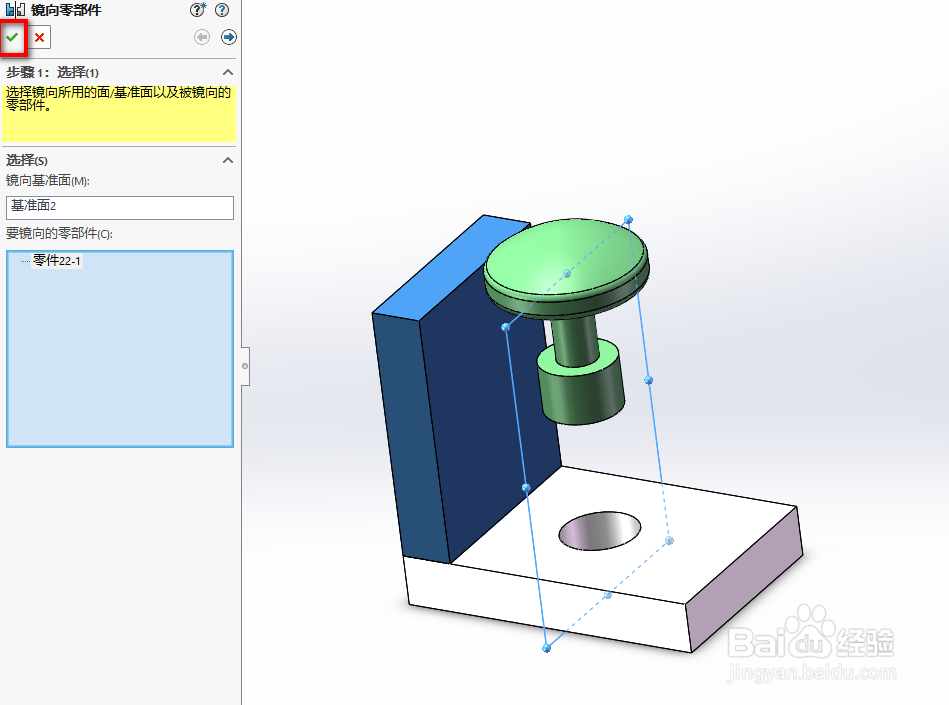

6/7选择完成后，点击左上角的对号结束命令；

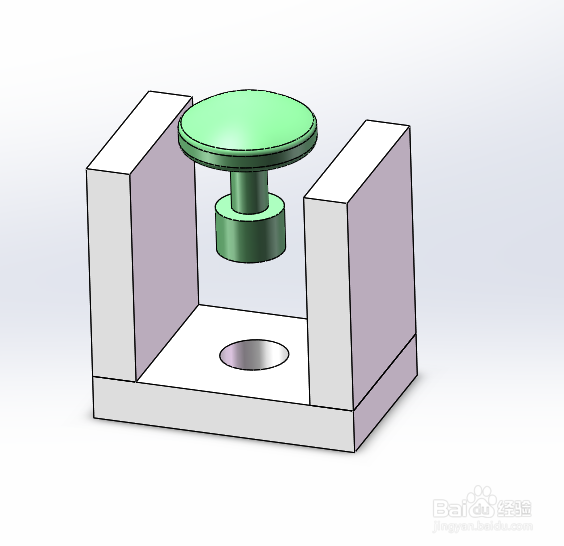

7/7完成的效果如下图所示。
