电子围栏系统（铝合金杆子）安装说明书工具/原料more冲击电钻、拉铆枪、钢丝钳、扳手、螺丝刀、电烙铁、登高梯、安全带等工具2．RS485信号控制线：RVSP2×1.0mm²圆形双绞线（强磁干扰场所应选用RVSP2×1.0mm²双绞屏蔽线；距离大于1200米时应加RS485中继器）；围栏控制器电源线：RVV2×1.5 mm²的护套线。 PVC穿线管（φ25）及其配件警示灯及“电子围栏 禁止攀登”警告牌若干方法/步骤1/8分步阅读

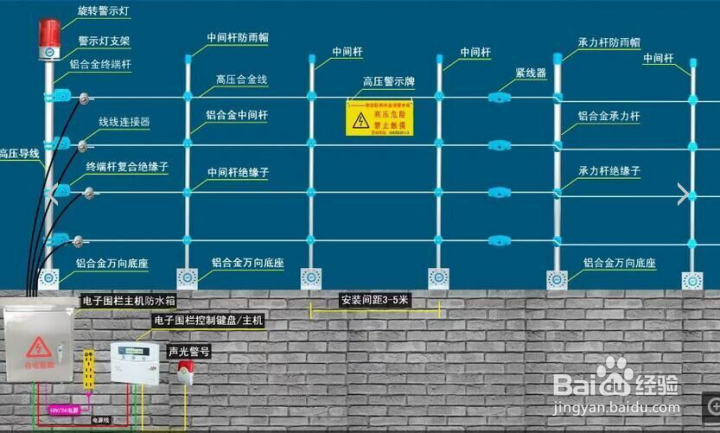

周界围栏杆子万向底座安装角度：（与墙顶面的夹角）

²根据现场的情况及甲方要求确定周界围栏角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）

²根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。

²根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。

2/8

承力杆安装方法：

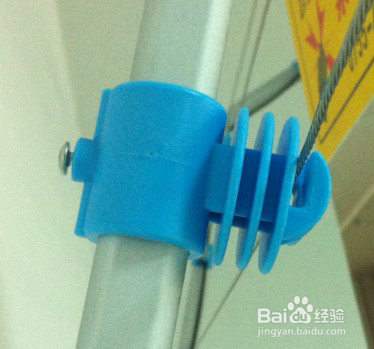

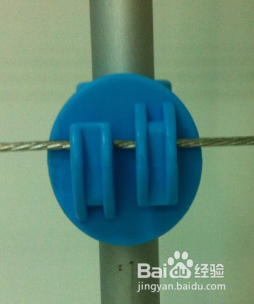

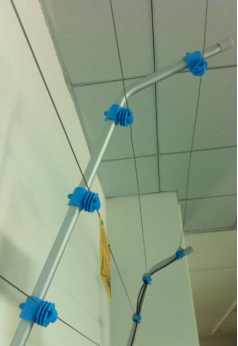

²将承力杆绝缘子套入中间杆，然后用M2自攻螺丝将绝缘子固定在杆子上。注意套入距离。保证每条线之间的距离200mm、最下一根线距墙顶为200mm（上海地区规定为150mm）,将围栏固定开口调整为同一方向然后旋紧。如下图：

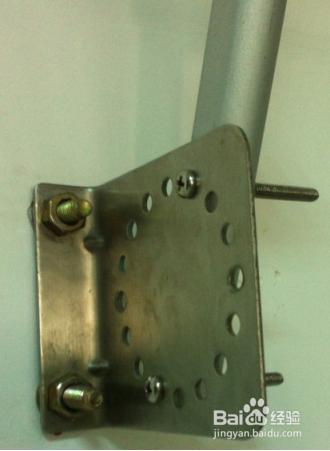

²承力杆用M5×40不锈钢螺栓将承力杆固定在万向底座上（注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合1项要求）

3/8

终端杆安装方法：

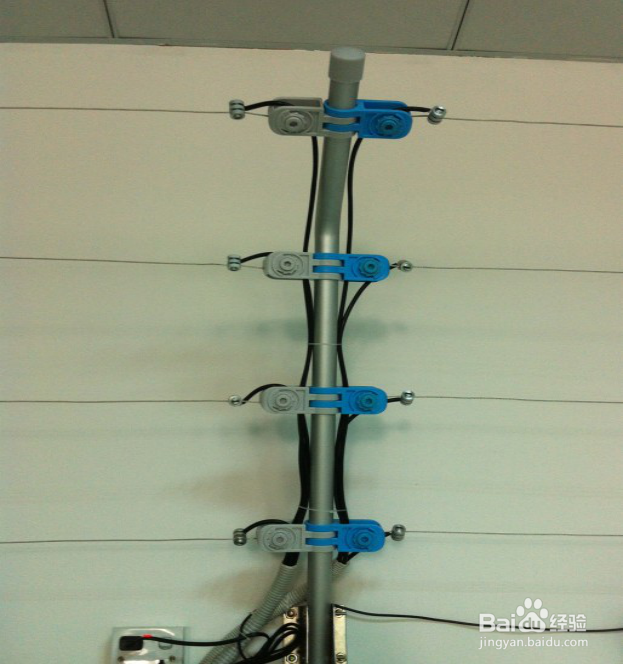

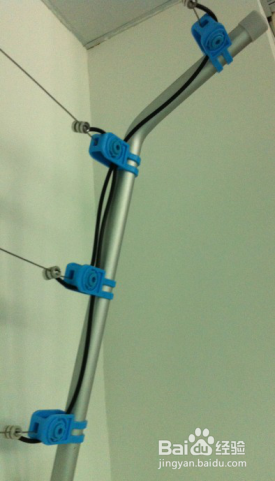

²如图：用M5×50螺栓将终端杆固定在两个万向底座之间。（注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合1项要求）。

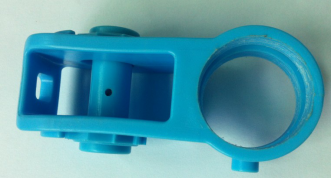

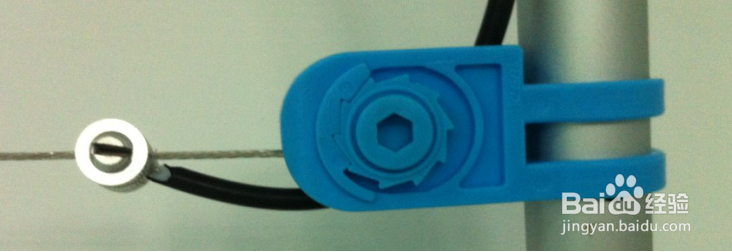

²将终端杆绝缘子套进终端杆中，然后用M3自攻螺丝将绝缘子固定在杆子上。注意套入距离。保证每条线之间的距离200mm、最下一根线距墙顶为200mm（上海地区规定为150mm）,注意螺丝的固定方向要一致的。

²每一个电子围栏主机的地方都应有一根终端杆，及避雷器（避雷器用L型支架安装在主机附近的墙体上）。

4/8

合金线安装：

²围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的网线分几次安装。

²展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。可以四根同时展放，但注意不要交叉。

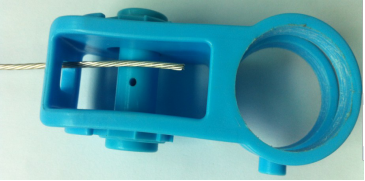

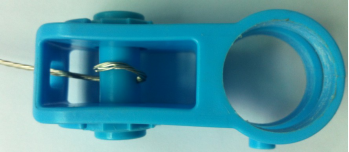

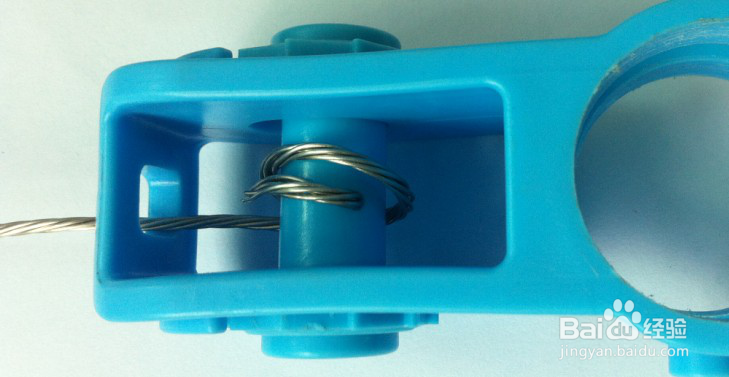

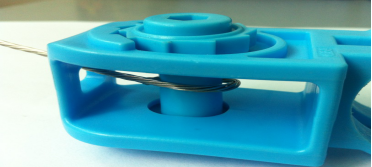

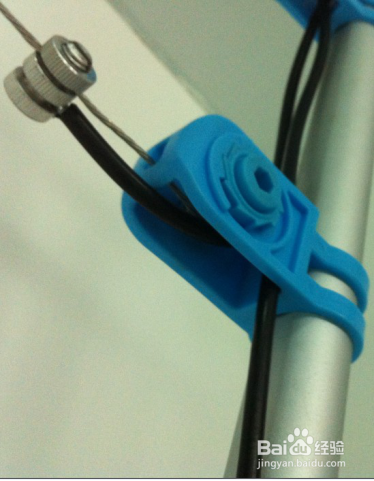

紧线：将合金线的一端传入终端杆绝然子中心轴的线孔中（如图1）；将穿入的合金线沿着中心轴缠绕一周（如图2）；将所有的合金线一次穿好之后，用内六角扳手拧动终端杆绝缘子收紧合金线。

5/8

接地体的制作

每个围栏控制器箱下必须打入两个接地体，接地体标准：大于50×50×5×1500mm（有M10以上的接地螺栓或孔）标准镀锌接地角铁，垂直打入地下，接地体与避雷器支架、围栏控制器箱接地端可靠连接，接地电阻10Ω。不够时可加入降阻剂。强电接地与弱电接地必须相互隔离，并且必须有4m的距离，还有一个接地就是在防区的开始或者是结束的地做一个总的485信号线屏蔽层接地，接地标准同上。

6/8

RS485信号控制线、围栏控制器电源线的铺设：

若有预埋管道则可直接利用，否则利用PVC管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：RS485信号控制线RVSP2×1.0mm²圆形双绞线、围栏控制器电源线RVV2×1.5mm²的护套线（从主机并接到每个围栏控制器上，距离超过600m需加大线经）。

7/8

警示牌的安装：

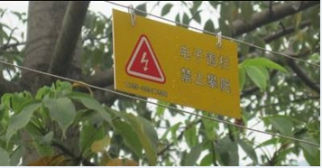

每隔10米安装“电子围栏 禁止攀登”警告标识牌一块，可以用合金线固定在围栏线上。

8/8

围栏控制器的安装：

a)将围栏控制器安装于围栏下方、围栏分区处，用膨胀螺栓固定于墙上。

b)将围栏控制器与接地扁铁作良好的连接。围栏控制器接地（弱电接地，于通讯线屏蔽层相连），与高压围栏接地（强电接地）相互隔离，避免干扰。

c)将围栏控制器的高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器（或自我缠绕）可靠连接。

d)RS485总线、报警输出线、及电源线与高压线分开，使用单独的配线管。

e)将高压避雷器可靠连接于周界围栏起始端与地线之间（注意防水方向）

注意事项

所有操作都需要断电进行

高压站，广播站等干扰源可能会照成电子围栏不稳定
