订阅如何在二维工程图中进行尺寸对齐
来源：网络收集 点击： 时间：2024-03-03【导读】：
我们在CATIA二维工程图中标注尺寸时，经常需要对所标注的尺寸进行对齐，这样尺寸会显得规整，方便审图人员对尺寸进行查看，那么我们如何在二维工程图中进行尺寸对齐呢？工具/原料moreCATIA尺寸线方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

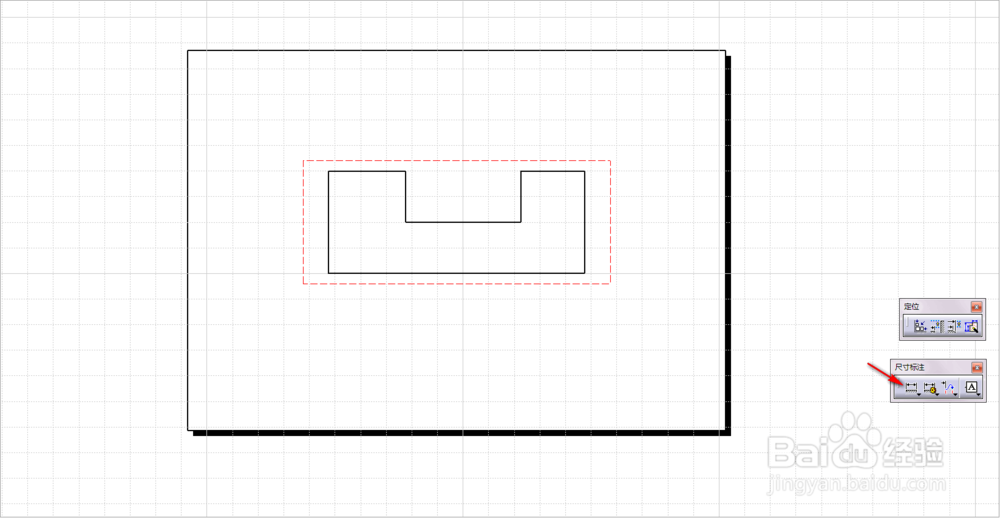

首先，我们在CATIA软件中打开一张二维工程图，可以看到这是一个凹台，未标注尺寸，我们在右侧工具栏中先找到尺寸标注工具集成面板；

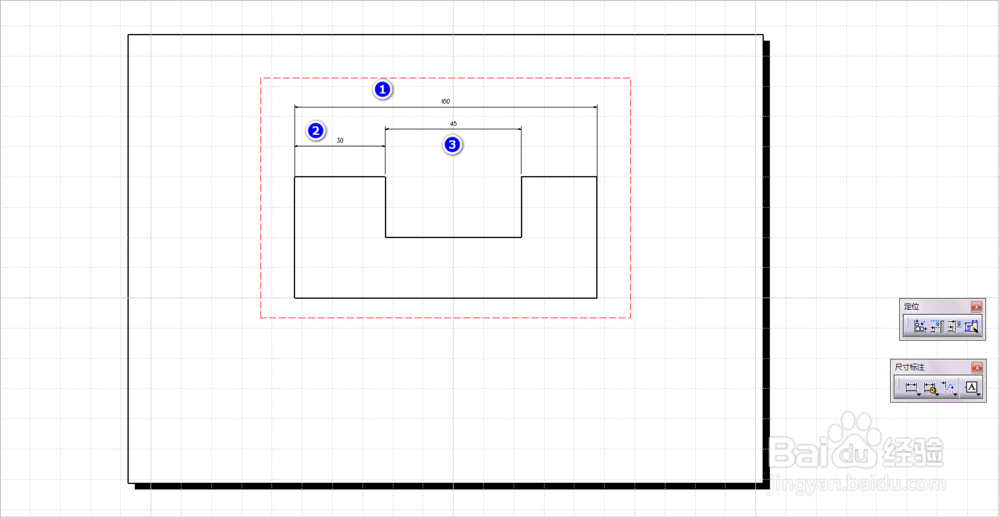

2/6单击尺寸标注按钮，以此对凹台的水平尺寸进行标注，尺寸分别为100mm、30mm和45mm，尺寸线之间并无对齐；

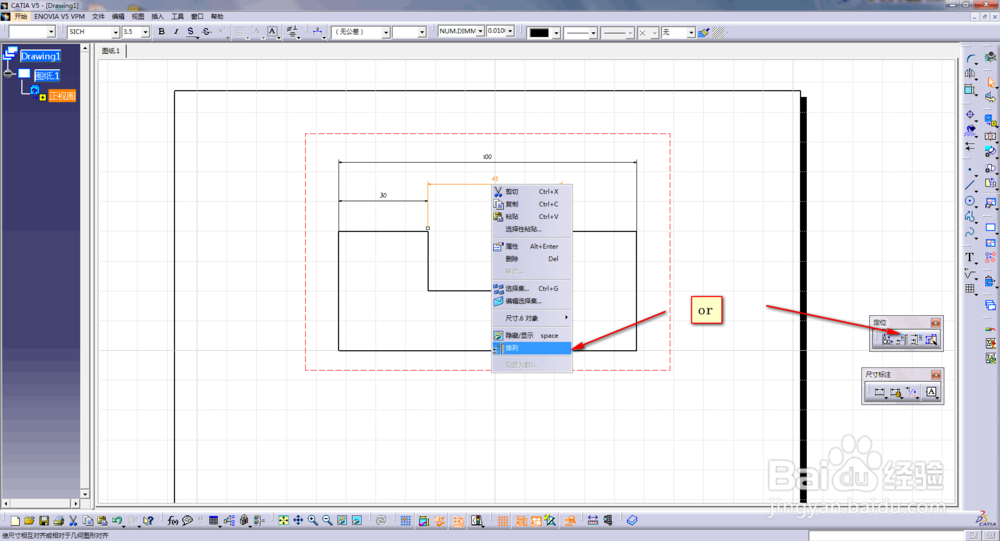

3/6鼠标左键选中45mm的尺寸线，右键单击弹出选项列表，或者在定位工具面板中单击排列，这是移动鼠标，箭头处会自动搜索基准点；
4/6单击基准点，弹出排列命令对话框，将参考的偏移值以及尺寸间的偏移分别设置为0mm，其他选项选择默认，单击确定；

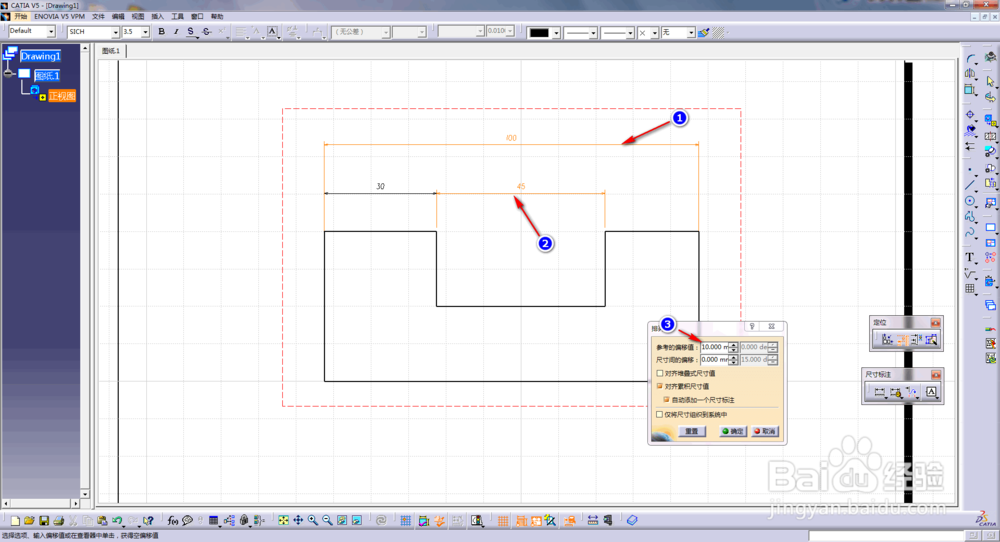

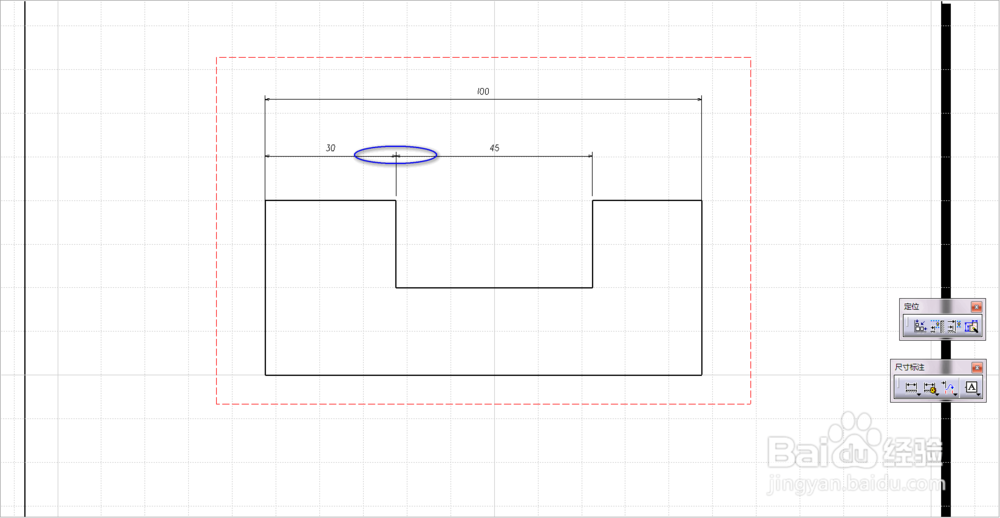

5/6在视图中查看结果，30mm和45mm尺寸线就会对齐，继续鼠标选中100mm尺寸线，右键单击在下拉列表中选择排列，在弹出的对话框中将参考的偏移值设置为10mm，单击确定，

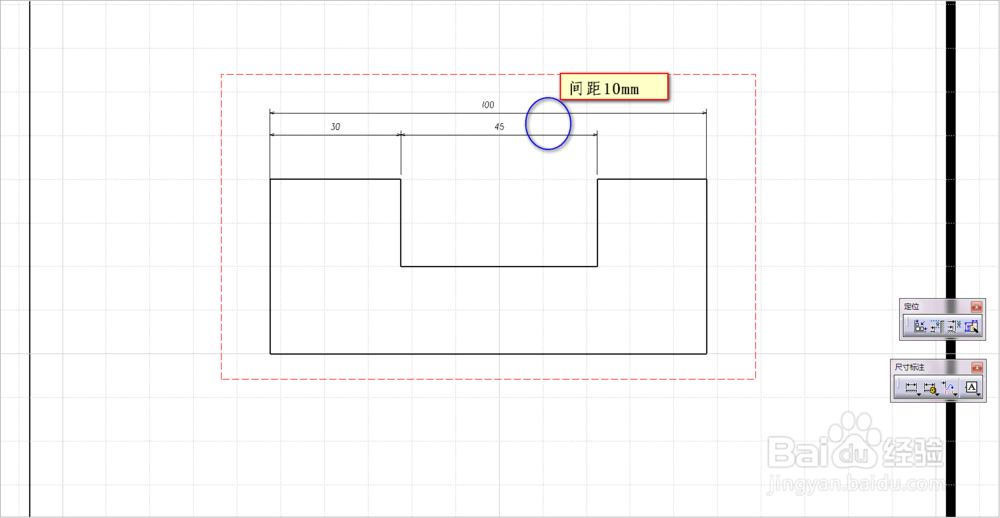

6/6在视图中我们可以看到，100mm尺寸线相对于45mm的尺寸线间距为10mm，这样我们通过在排列命令中调整尺寸参数来实现对尺寸线之间的对齐。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
