订阅UG10.0如何自动计算实体的质量？
来源：网络收集 点击： 时间：2024-03-03【导读】：
UG10.0如何自动计算实体的质量？要计算质量，首先得知道体积和密度，这里不多说，有兴趣的请看下面具体操作步骤。工具/原料more电脑UG10.0软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
菜单分析测量体特征实体密度编辑实体密度UG计算实体质量

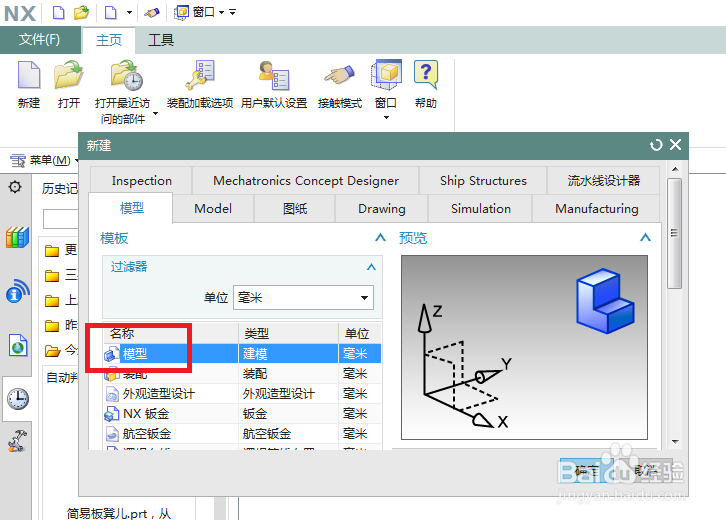

如下图所示，
打开UG10.0软件，
新建一个空白的模型文件。

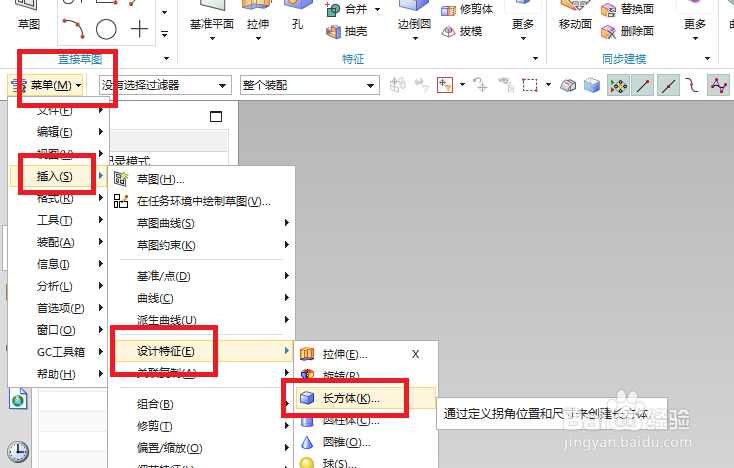

2/8如下图所示，
执行【菜单——插入——设计特征——长方体】，激活“长方体”命令。

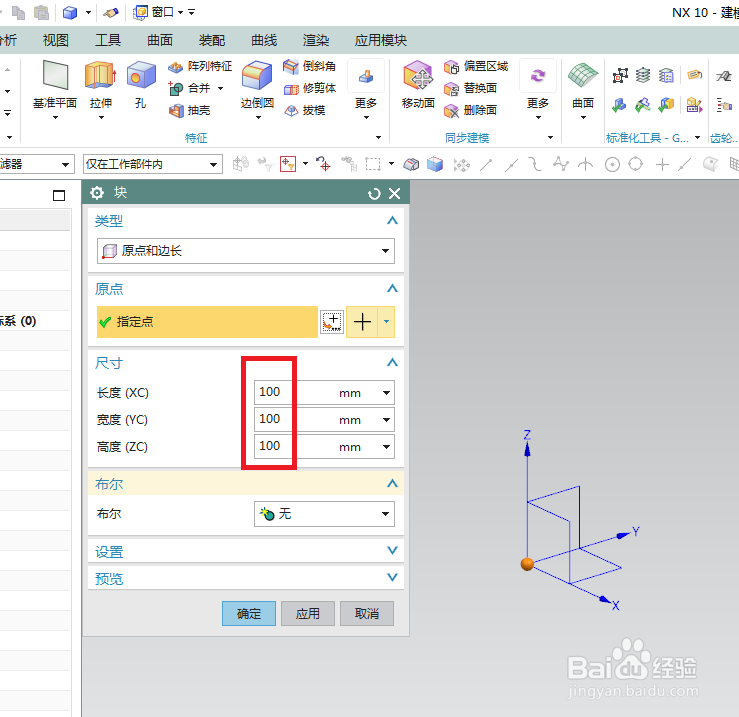

3/8如下图所示，
原点默认坐标原点，
输入尺寸100x100x100，
我们将这个长方体设置成正方体，方便后面验证。

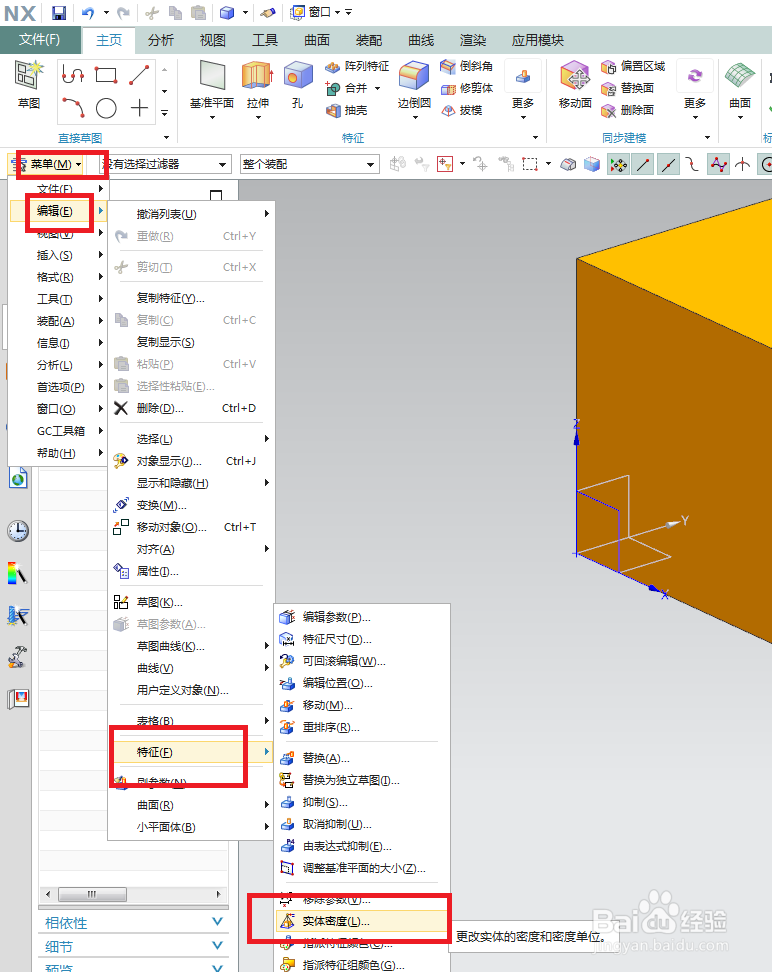

4/8如下图所示，
执行【菜单——编辑——特征——实体密度】，激活“实体密度”命令。

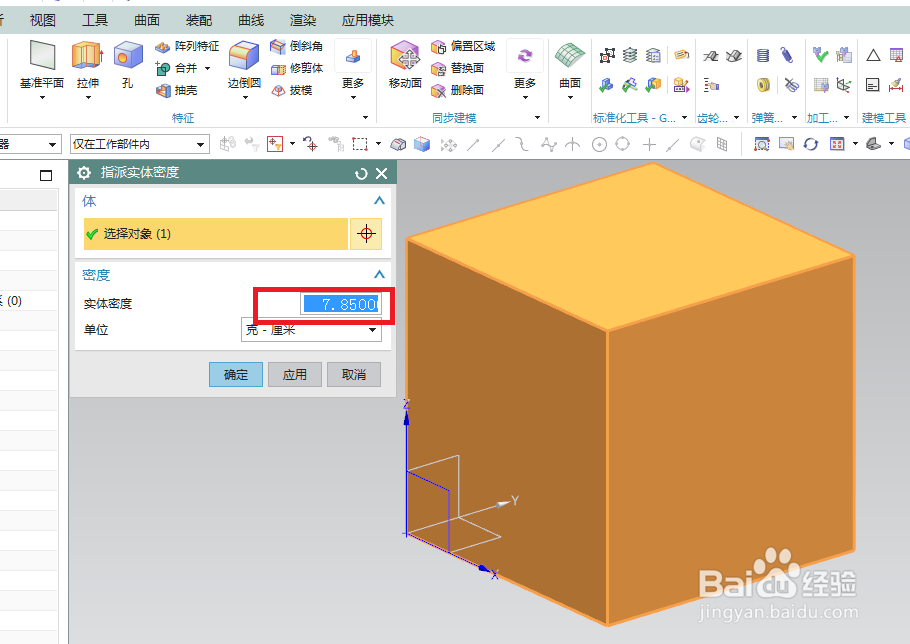

5/8如下图所示，
来到了“指派实体密度”对话框，
选择正方体，
单位改成笔者熟悉的“克-毫米”，
输入钢的密度7.85，
点击“确定”，
完成密度的更改。

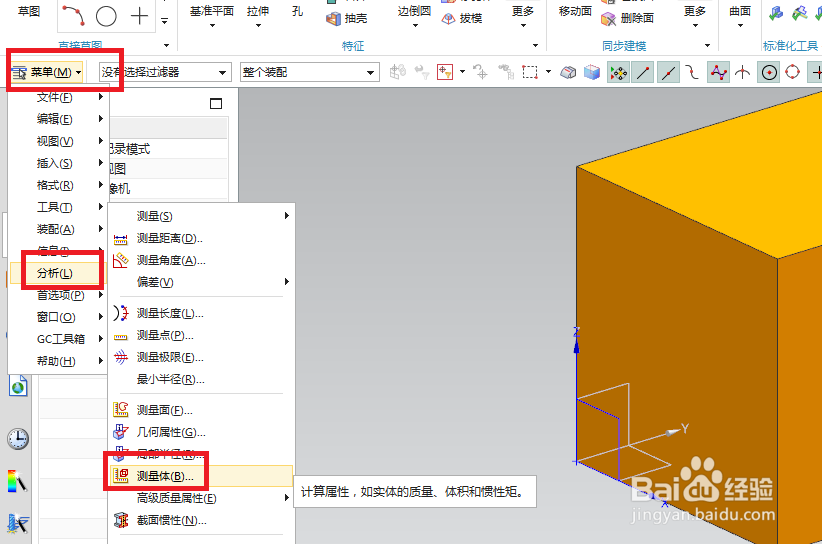

6/8如下图所示，
执行【菜单——分析——测量体】，激活“测量体”命令。

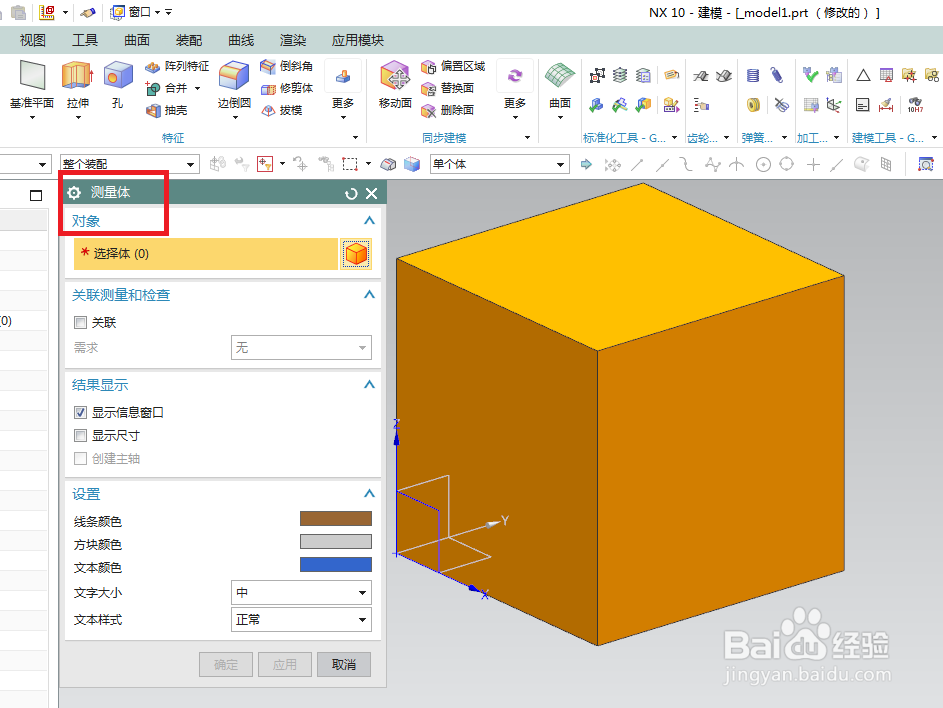

7/8如下图所示，
测量体对话框出现了，
然后我们要选择实体。

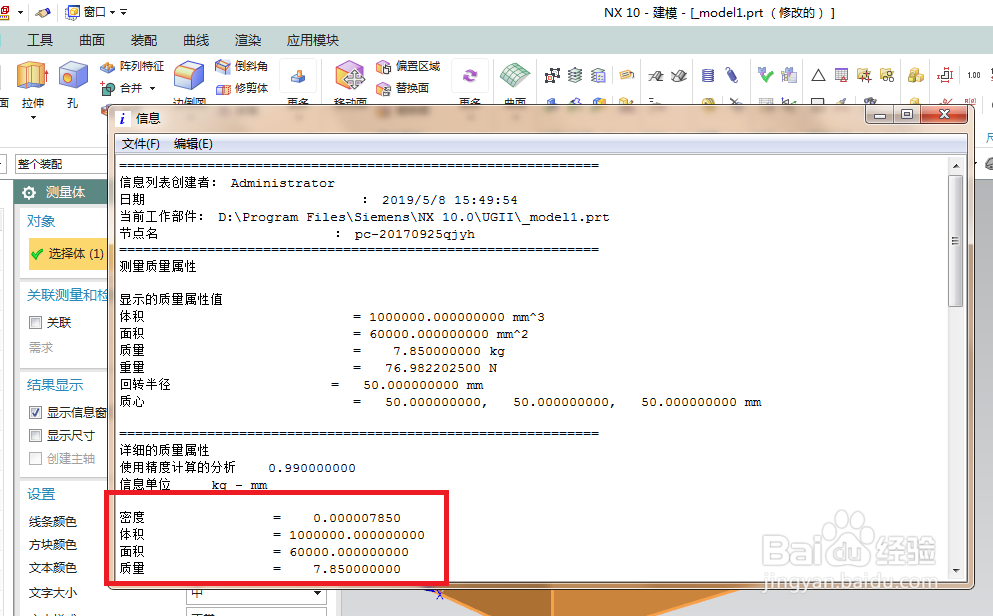

8/8如下图所示，
上一步中点击实体之后，
这里就出现了一个“信息”栏，
里面有这个实体的详细信息，
我们仔细看核对一下红色框选中的内容：密度、体积、面积、质量，同时注意这里的信息单位是“Kg-mm”，
没问题，
质量是可靠的。
UG10.0中成功计算出来了实体的质量。
