通常在绘制三维图的螺纹线时插入装饰螺纹线就可以了，但是偶尔需要画出真实的螺纹，本篇讲述如何绘制真实的螺纹。工具/原料more电脑solidworks软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

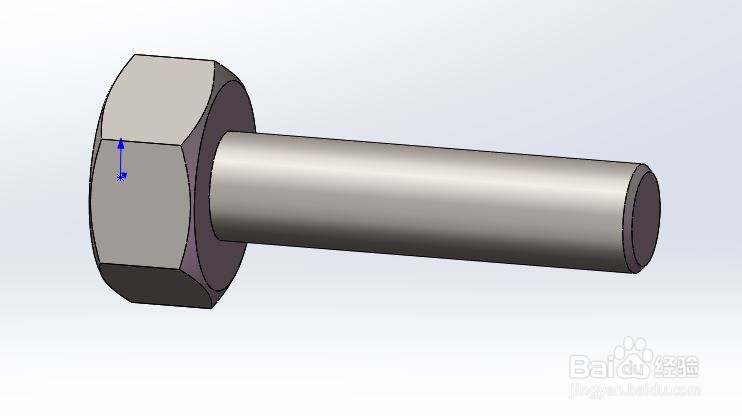

打开一个螺钉的文件。

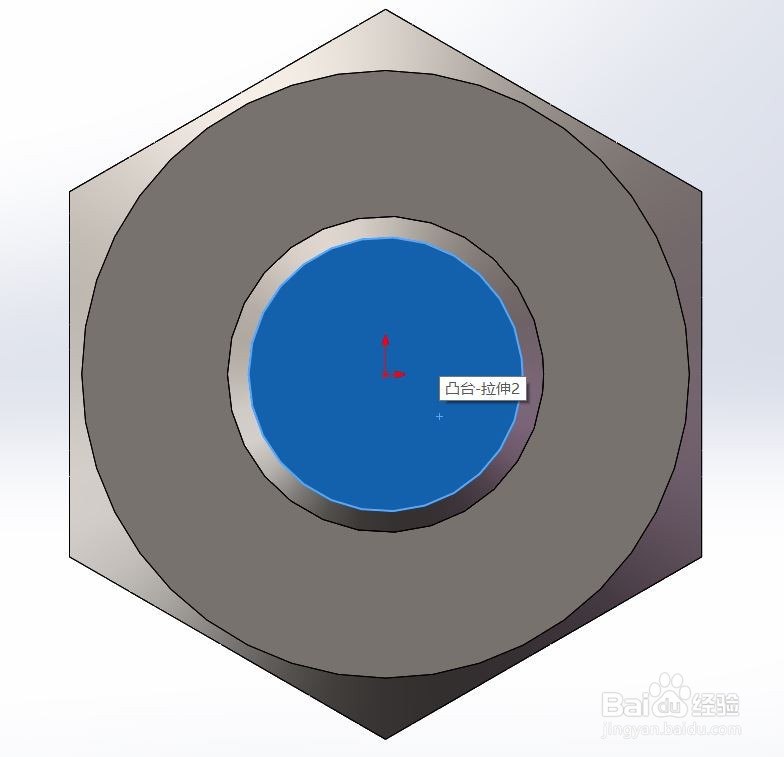

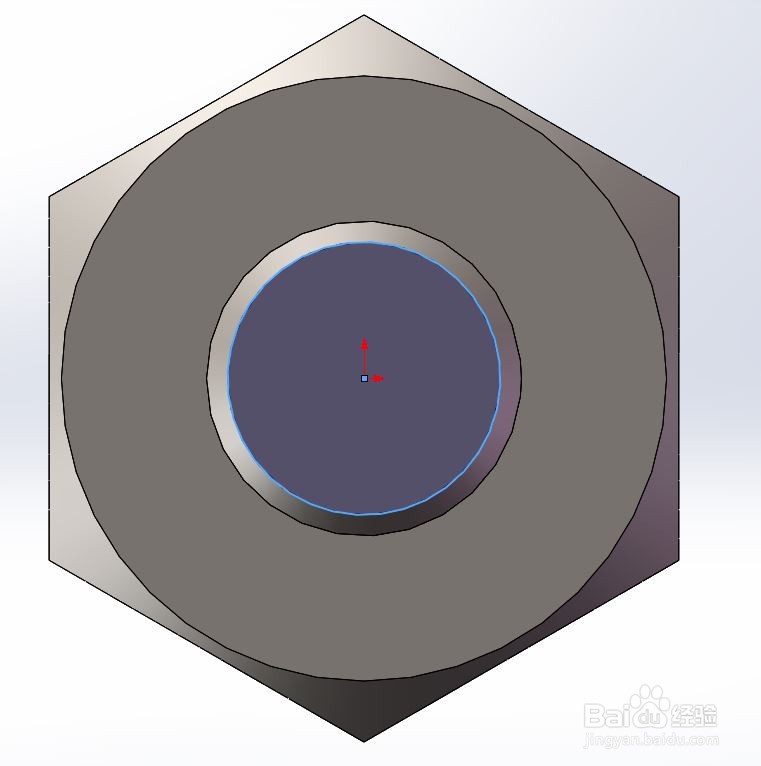

2/7以螺纹一头端面为基准面绘制圆圈，并退出草图。

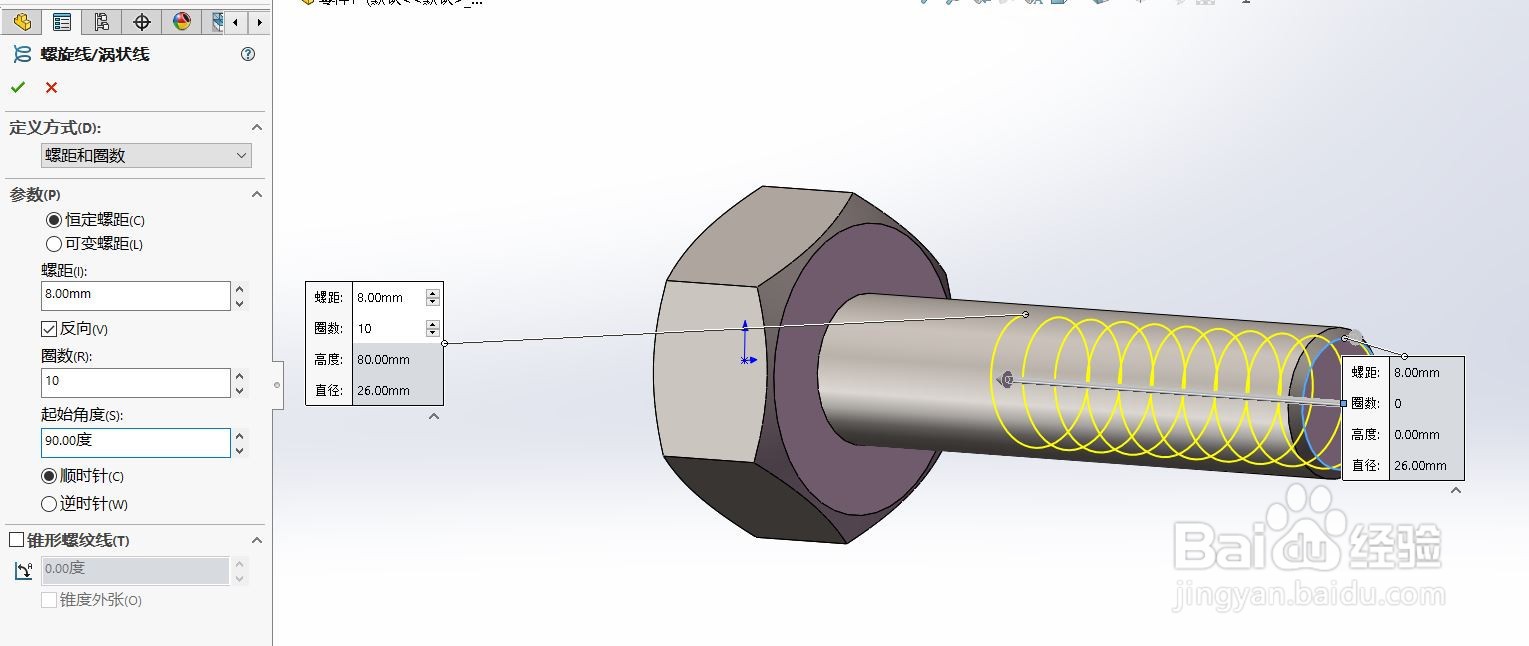

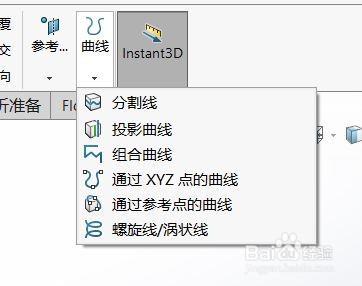

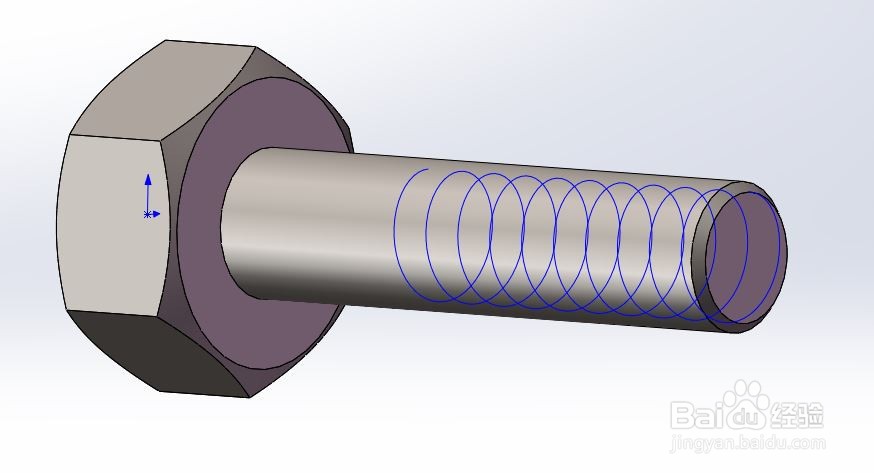

3/7单击刚才绘制的圆圈，然后在指令栏里选择曲线下的螺旋线/涡状线，会弹出螺旋线的参数窗口。根据需求设置螺距，方向，旋向等参数。点击确认，生成螺旋线。

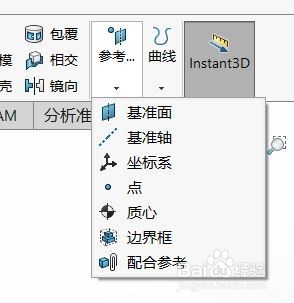

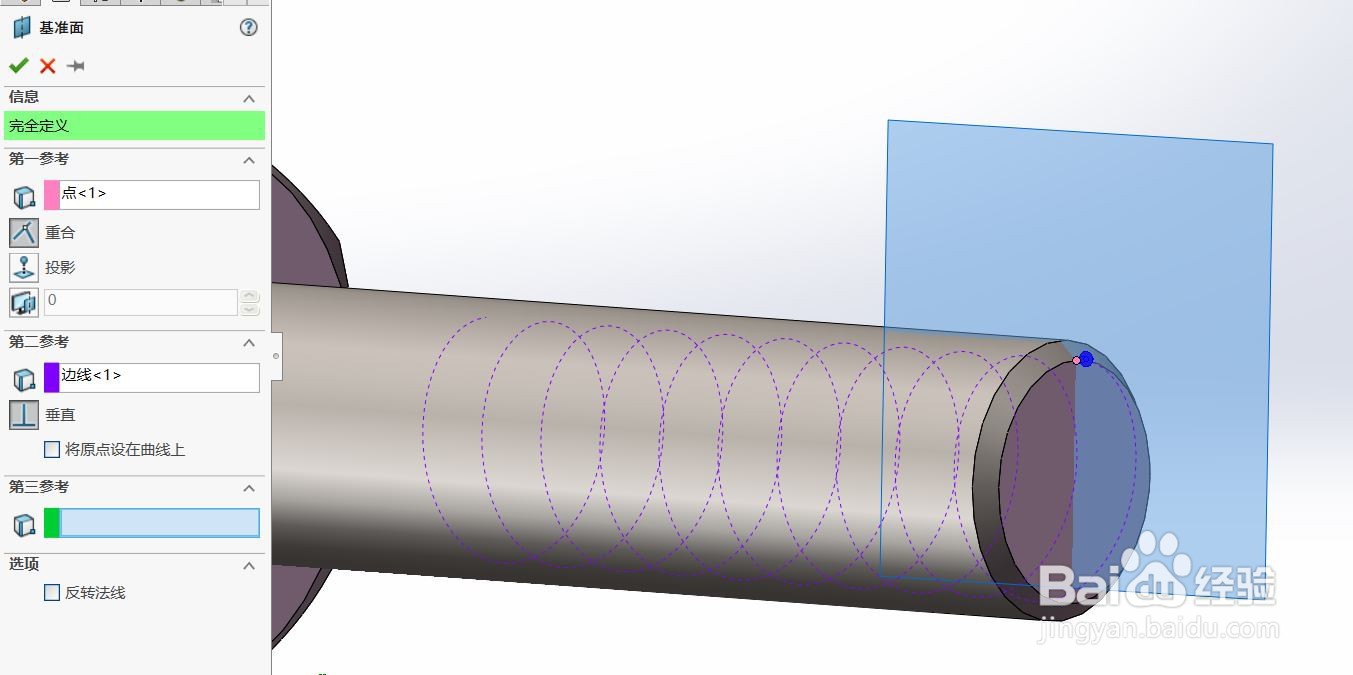

4/7在指令栏里选择基准面命令，在建立基准面的第一参考选择螺旋线的端点，第二参考选择螺旋线本身。点击确定，生成一个经过螺旋线端点并垂直于螺旋线的参考面。

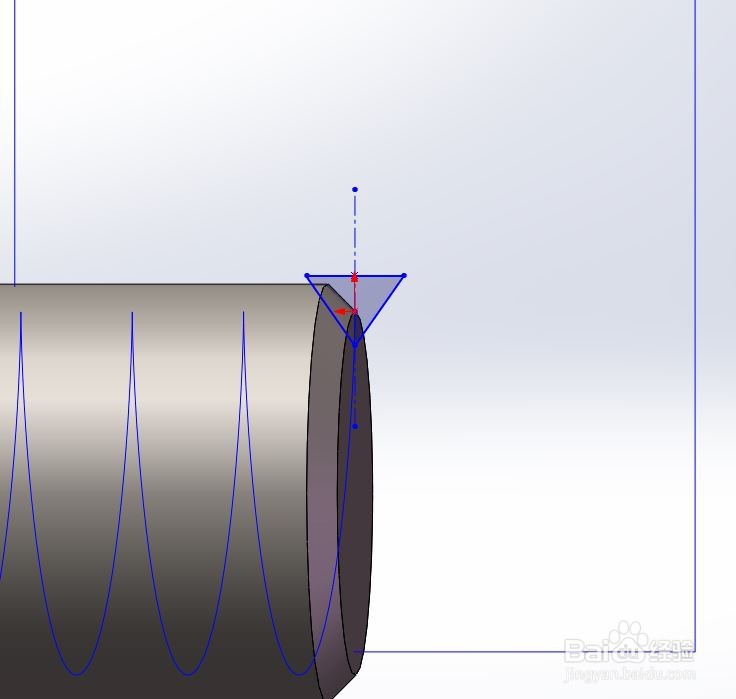

5/7点击刚才建立的基准面，正视于基准面并在基准面上绘制草图。以端点为中心绘制螺纹牙形，渐开线或直线自己确定。

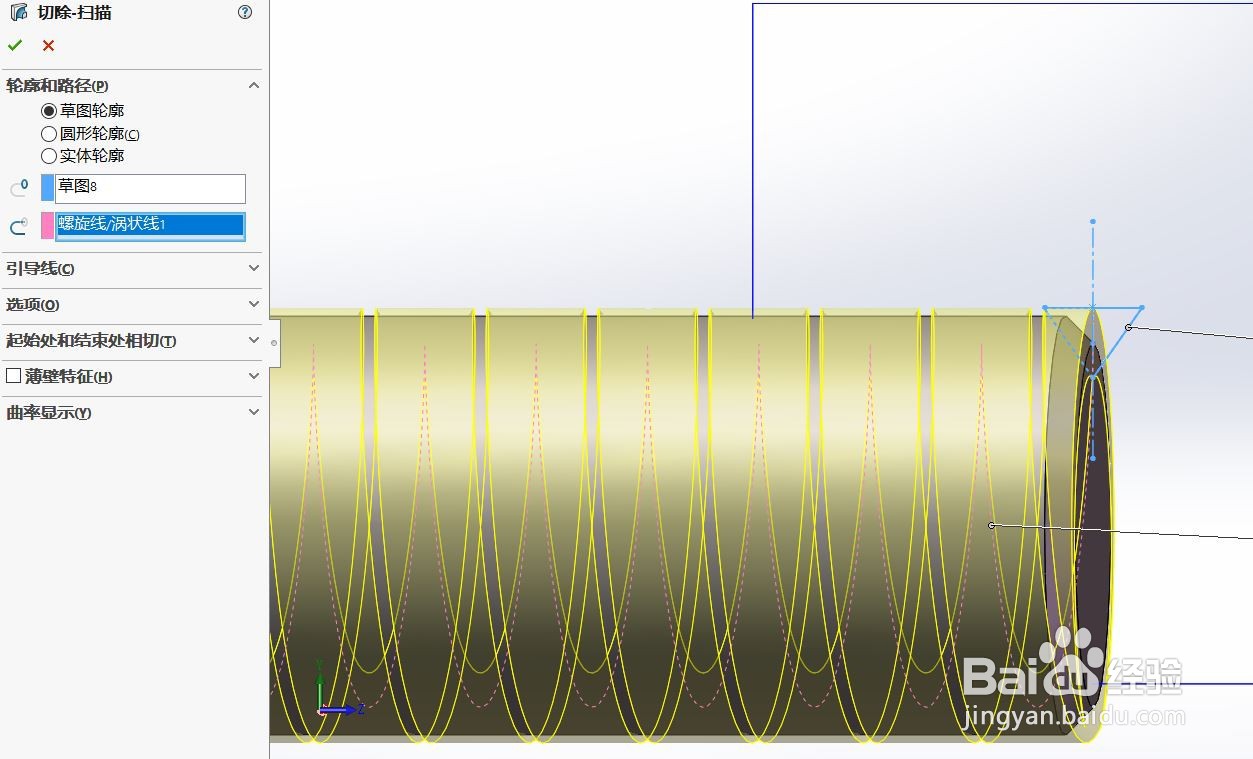

6/7在指令栏里选择扫描切除命令。左侧参数里，“轮廓”选择刚才绘制的牙形，“路径”选择前面绘制的螺旋线。点击确定，生成切割后的螺纹。

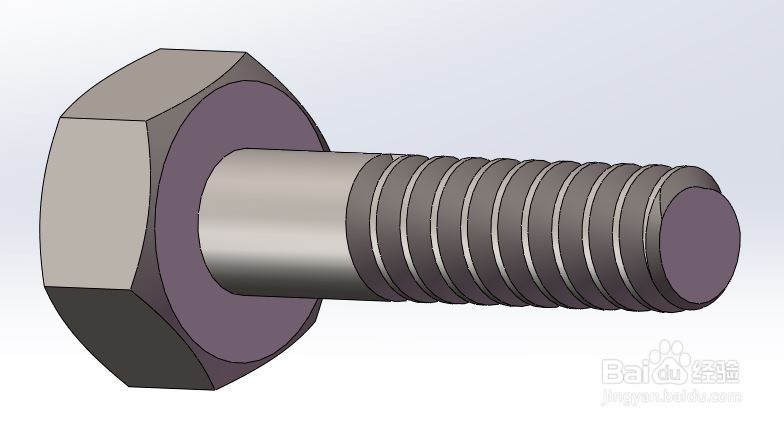

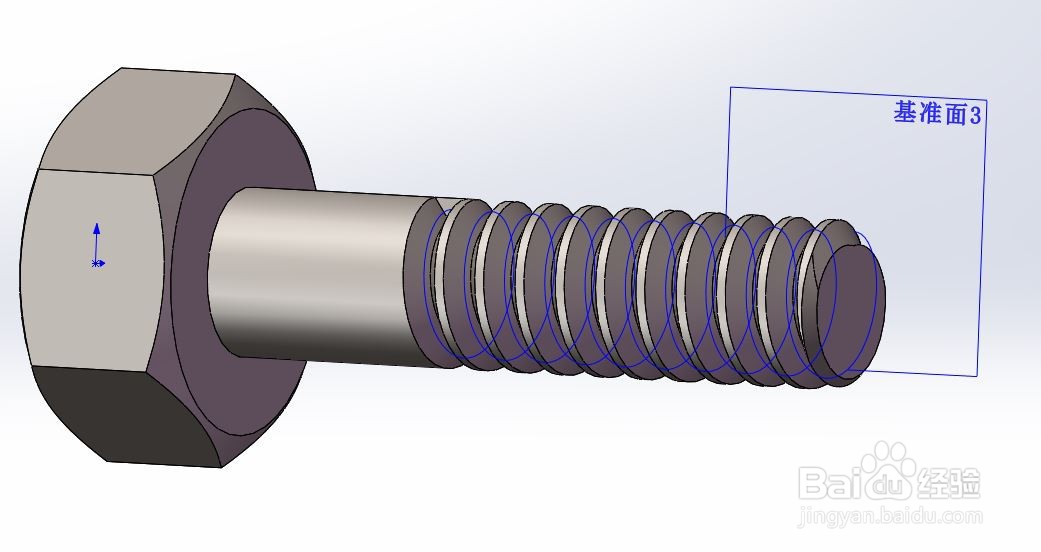

7/7隐藏基准面、螺旋线等辅助参考，则螺钉绘制完成。（这里的螺纹也并不完善，自己根据情况再修饰和调整）
注意事项这样绘制的螺纹会非常占内存，电脑会很卡，所以大型装配图中尽量不要出现这种螺纹。
