订阅用SolidWorks设计一个很细的把手
来源：网络收集 点击： 时间：2024-02-11.在前视基准面上草绘图形。（半径12的圆心后面要两次用到）

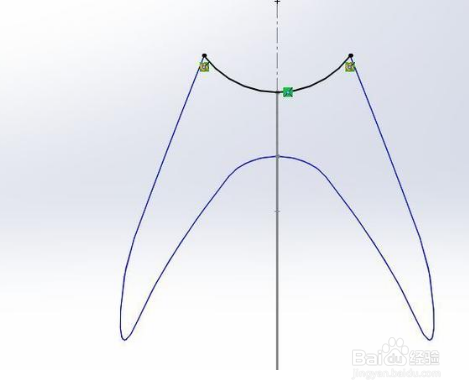

2/23.在上视基准面上草绘图形。

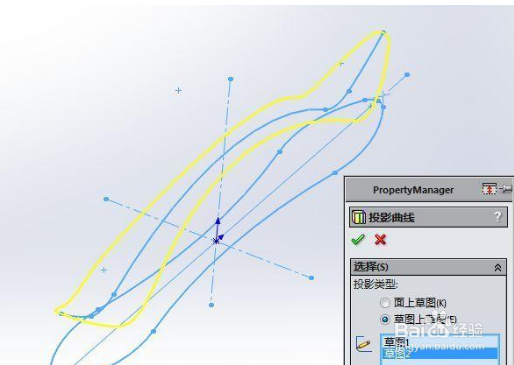

3/23.投影曲线，草图上草图。

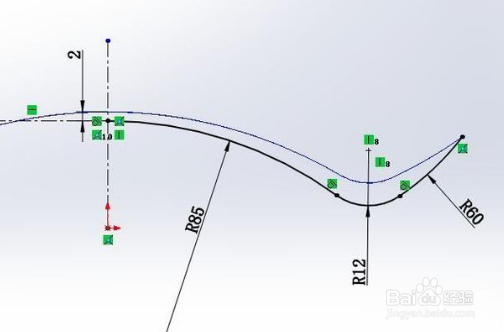

4/23.在前视基准面上草绘图形，这次草绘一半就行，可以镜像，也可以不镜像。注意左边的相切关系。（曲面放样的引导线）

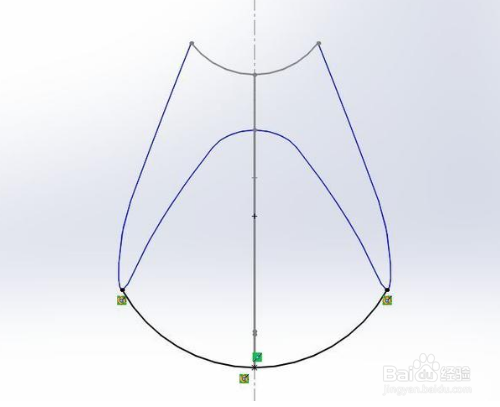

5/23右视基准面上草绘圆弧，两端与投影曲线穿透，中间与上一步的圆弧重合。（曲面放样的轮廓）

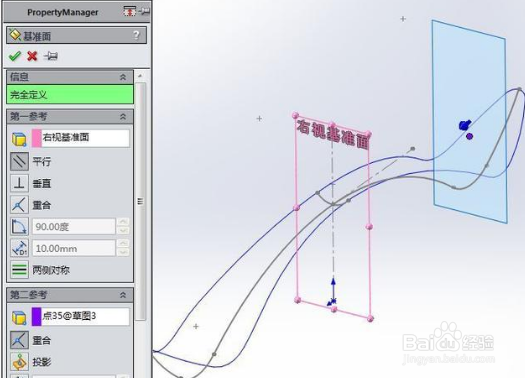

6/23.新建基准面，参考右视基准面和圆弧的圆心（草图1半径12的圆弧。）
7/23在上一步的基准面上草绘圆弧，两端与投影曲线穿透；在圆弧中点画一个点，点与圆弧穿透。（曲面放样的轮廓）

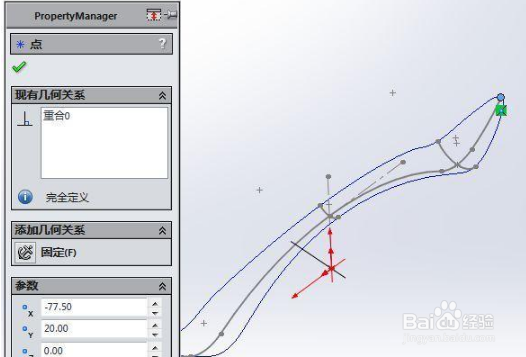

8/23进入3D草绘状态（草图绘制下拉菜单里），在右上端草绘一个点。（这也是曲面放样的轮廓，共3个轮廓，已画完）

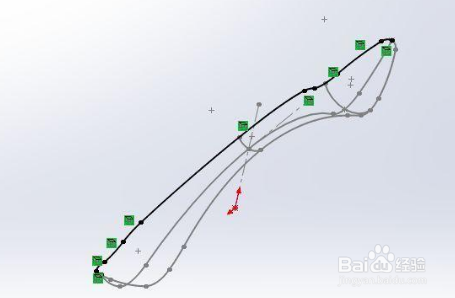

9/23再次进入3D草绘，转换实体引用投影曲线，删掉左半边，退出草图。（曲面放样的引导线）
10/23继续进入3D草绘，转换实体引用投影曲线，删掉右半边，退出草图。（曲面放样的引导线，共3条引导线，已画完）（隐藏投影曲线）
11/23.曲面放样，选中3个轮廓，两个圆弧和3D草图的点（这个点下次放样还要用一边），起始约束：垂直与轮廓 。

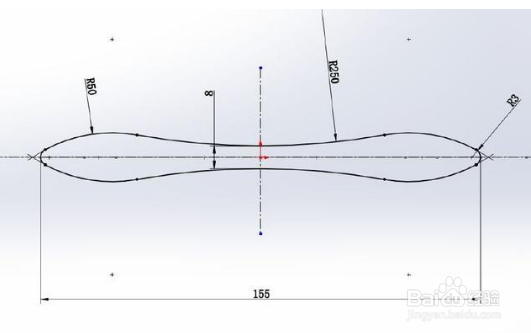

12/23前视基准面草绘图形，不需要镜像，注意左侧相切关系。（引导线）

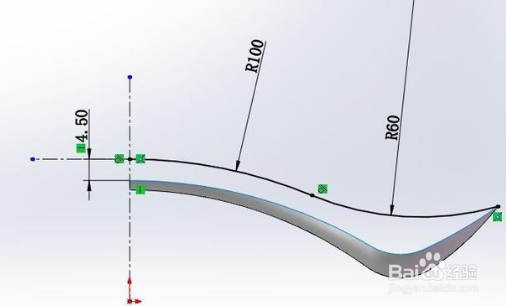

13/23.右视基准面草绘圆弧和斜线，两端依然穿透。

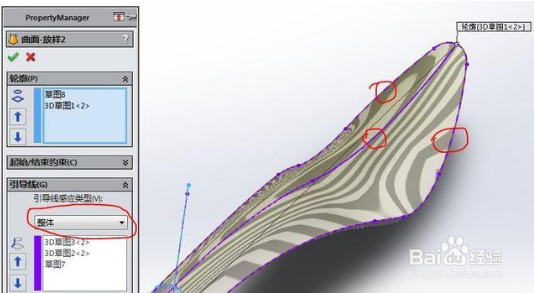

14/23曲面放样，轮廓选上一步的图形和3D草图点。开始约束选垂直于轮廓，是为了在曲面镜像后衔接更好。
15/23左右两侧的引导线还是重复使用了曲面放样1的两个3D草图
16/23镜像。

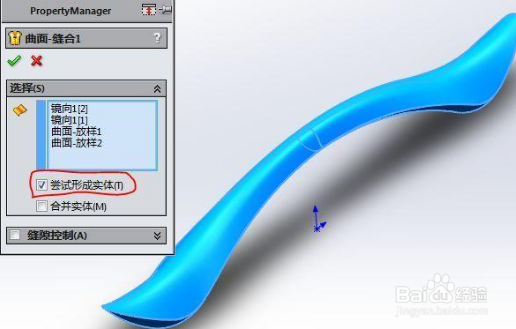

17/23曲面缝合，形成实体。

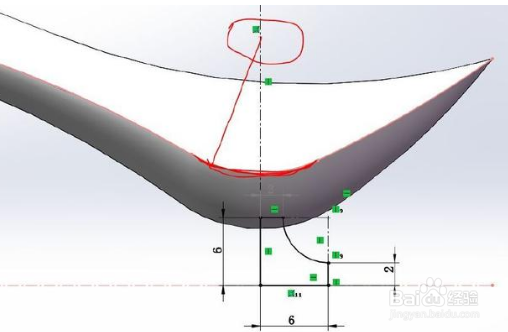

18/23前视基准面上草绘图形，先显示草图1，要用到草图1圆弧的圆心。

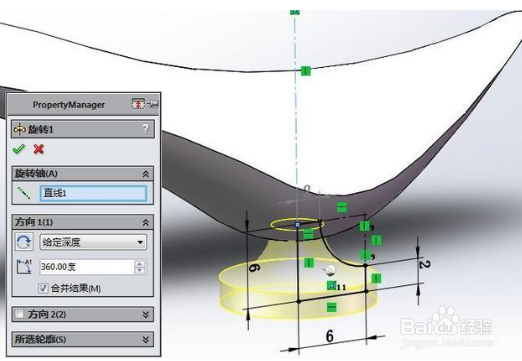

19/23旋转。

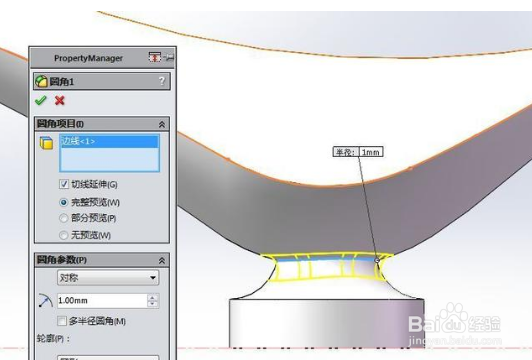

20/23圆角，半径：1

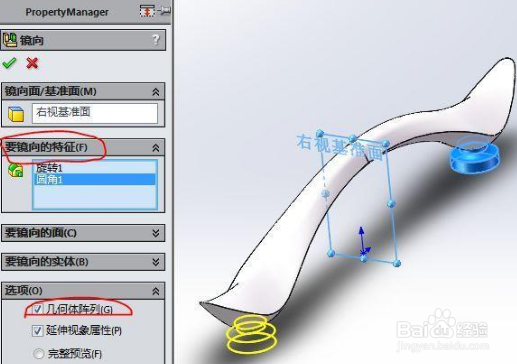

21/23镜像特征，几何阵列打勾。

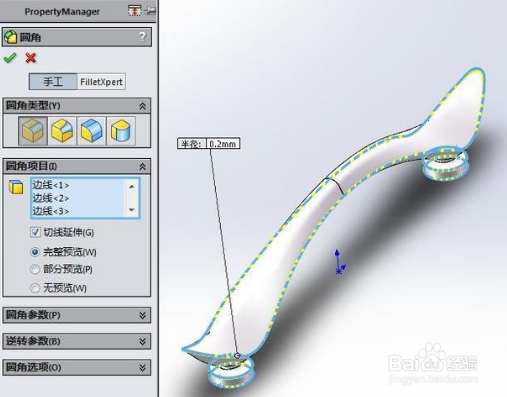

22/23圆角，半径：0.2 ，这一步电脑反应很慢，可以省略。
23/23.完成。
