在使用GrADS进行画图时，可以使用1 latlon，2 scaled，3 nps或sps，4 mollweide，5 robinson，6 lambert，7 orthogr这七种方式进行投影。地图投影，即map projection，也就是利用数学方法把地球表面投影到平面上，无论哪种投影方式都会产生形变，这个毋庸置疑。但是根据实际需要，可以选择最佳的投影方式。工具/原料moreGrADS了解地图投影，map projection方法/步骤1/10分步阅读

GrADS中设置投影的语句。

set mproj xxxx，xxxx可以是以下

latlon 默认的是这种投影方式，用固定投影角进行latitude/longitude投影。

scaled 用不固定投影角进行latitude/longitude投影。

nps/sps 极射投影（北半球极地投影nps，南半球极地投影sps）。

mollweide 摩尔魏特投影（下面的图就是mollweide投影）。

robinson 一种投影方式（经度不能设置为0-360，只能设置为-180~180）。

lambert 兰伯特投影 （纬度必须设成0到90或者-90到0之间）。

orthogr 一种投影方式 （经度设置成0到180或-180到0，纬度设置-90到90）。

off 同scaled一样填充绘图区但不画地图，坐标轴也不代表lat/lon。

总结而言，robinson要求经度设置，lambert要求纬度设置，orthogr要求经纬设置，其它的您随意设置。

2/10

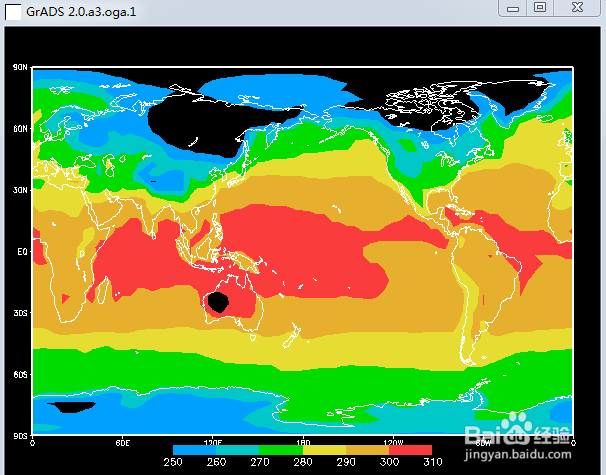

使用latlon投影方式。即set mproj latlon，画出的地图投影如下。

3/10

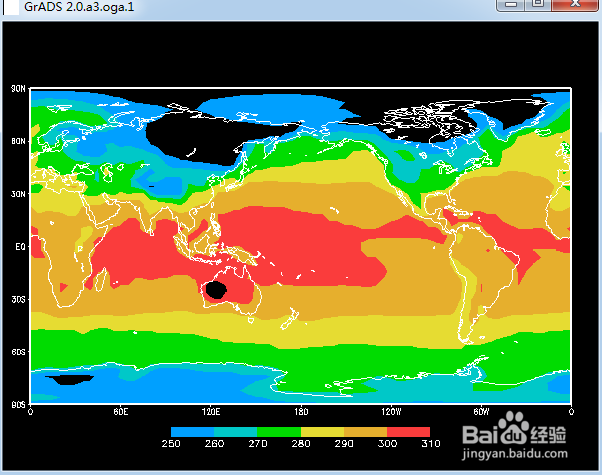

使用scaled方式，即set mproj scaled，投影充满整个绘图区。

4/10

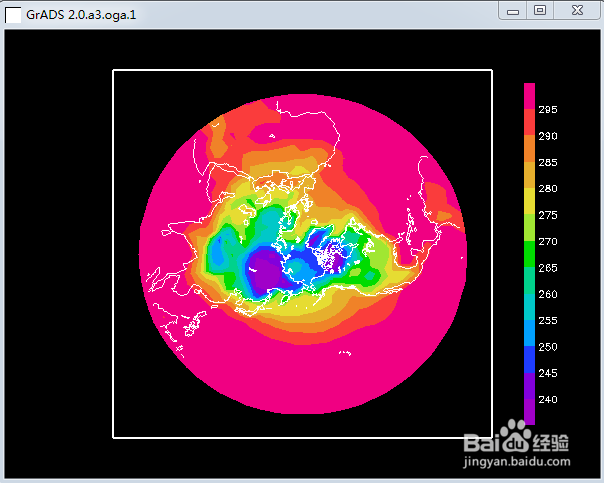

使用极射投影，这里选用北极极地投影，即set map nps。注意，这里设置了极射投影的经度和纬度范围，

set lon -180 180

set lat 0 90

set mpvals 0 360 -10 90

set mproj nps

画出的图如下：

5/10

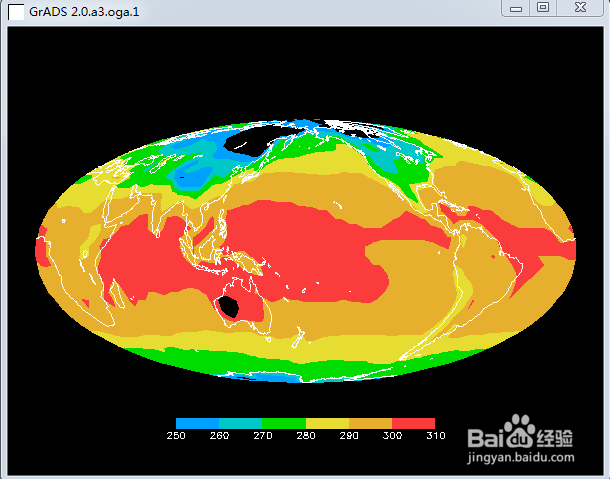

使用mollweide投影方式，即set mproj mollweide。画出的地图投影如下。

6/10

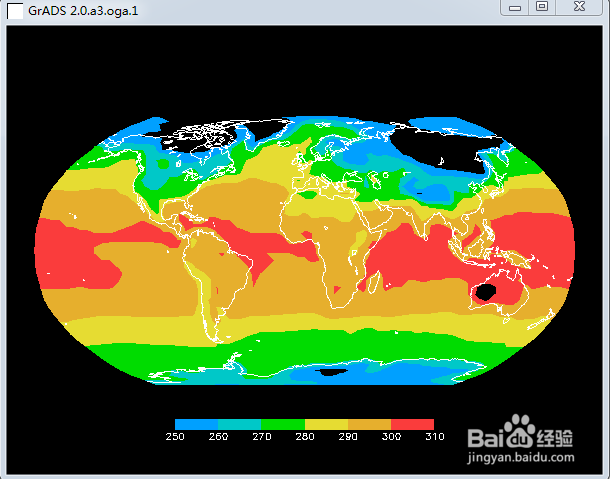

使用robinson投影方式，即set mproj robinson。但是一定要设置经度范围为set lon -180 180。

7/10

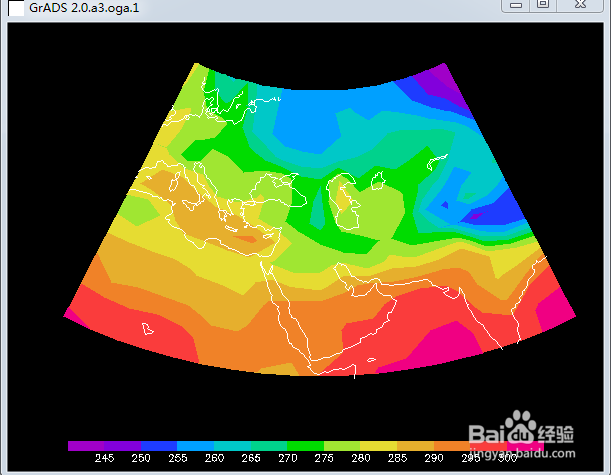

使用lambert投影方式，即set mproj lambert。注意，这里的纬度必须设成0-90或-90到0之间的值，如set lon 0 90，set lat 10 60。

8/10

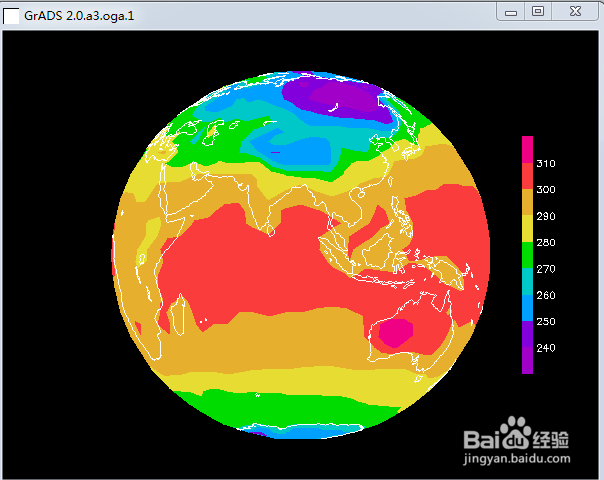

使用orthogr投影方式，即set mproj orthogr。注意，这里经纬度要设置：经度设置为set lon 0 180或set lon -180 0；纬度设置为：set lat -90 90。

9/10

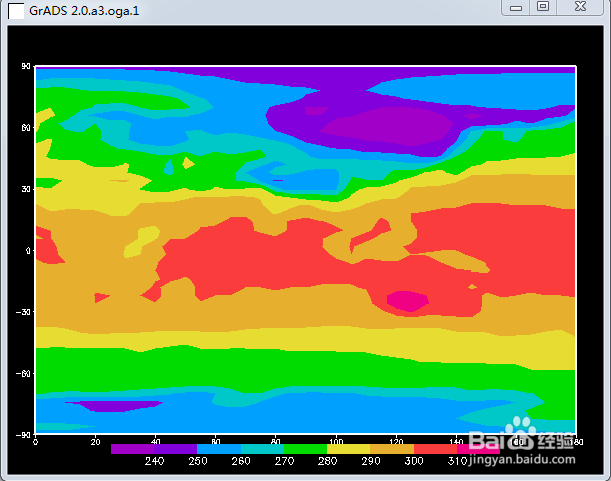

使用off，即set mproj off。和set mproj scaled一样充满整个绘图区，但不画地图。

10/10

总结而言，latlon投影方式是最常用也是默认的。robinson投影要注意经度设置，lambert投影要注意纬度设置，orthogr投影要注意经度和纬度设置。

robinson投影在气候上用到的比较多一点。其实，极射投影使用时也要设置一下经纬度（见上述过程）。
